LCD1602 16x02 LCD Yeşil Arka Işık (KK123)

0,00
Marka : Kompent
Fiyat : ₺13,88  + KDV
KDV Dahil : ₺16,38

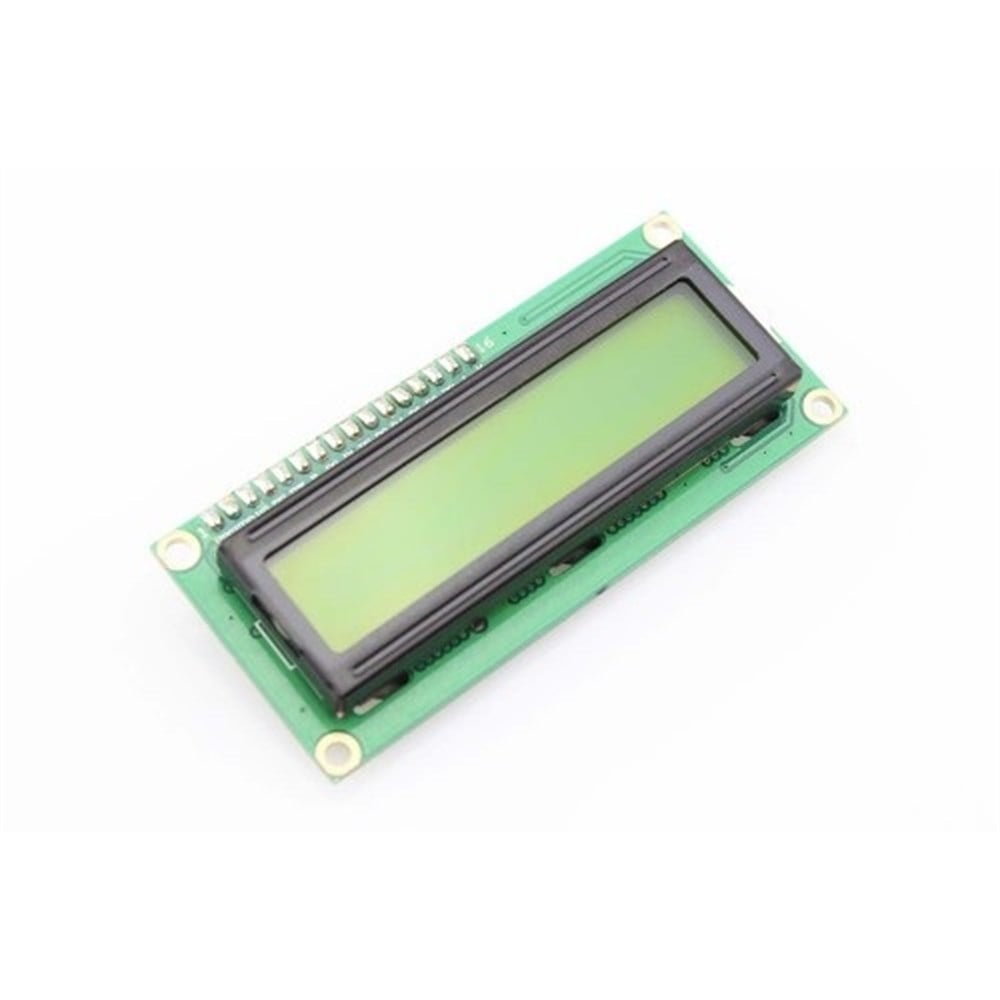

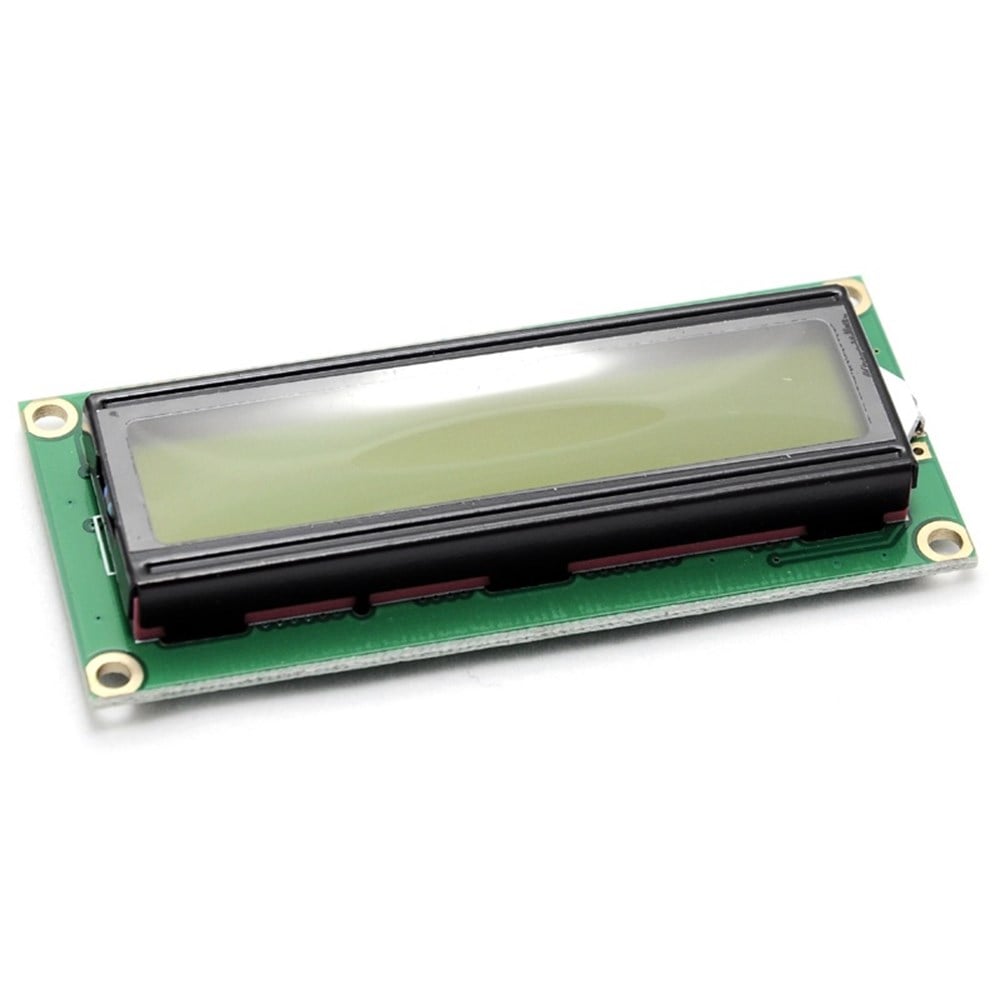

16x2 LCD Ekran, Yeşil Arka Işık


Geniş ekran ve yüksek kontrast


Görüş Alanı 69.5x14.5 mm





16x2 LCD Ekran, Yeşil Arka Işık



  • 16x2 LCD Ekran
  • 2 Hat, 16 Karakter Yapı
  • Yeşil Arka Işık
  • Geniş ekran ve yüksek kontrast
  • HD44780 ile eşdeğer LCD Kontrolcüsü
  • 5 V DC Çalışma Voltajı (±10%)
  • 0 ile 50°C arasında çalışma
  • Görüş Alanı 69.5x14.5 mm
  • Boyut : 80.0x36.0x1.6 mm



Pin İşlevleri;


No

Sembol

Level

Özellik

1

Vss

--

GND



Güç Girişleri

2

Vdd

--

+ 5V

3

V0

--

LCD / Kontrast Ayarı

4

RS

H/L

Register Pini

5

R/W

H/L

H Read L Write

6

E

H,H-L

Enable

7

DB0

H/L







Data Bus Pinleri

Sırasıyla 0 ile 7

8

DB1

H/L

9

DB2

H/L

10

DB3

H/L

11

DB4

H/L

12

DB5

H/L

13

DB6

H/L

14

DB7

H/L

15

BLA

--

Arka Işık +5V

16

BLK

--

Arka Işık GND 0V



Güç Bağlantı Şeması;




   Boyutlar  ;



   Karakter Boyutları ;







 Data Yapısı;










Arka Işık
Yeşil
