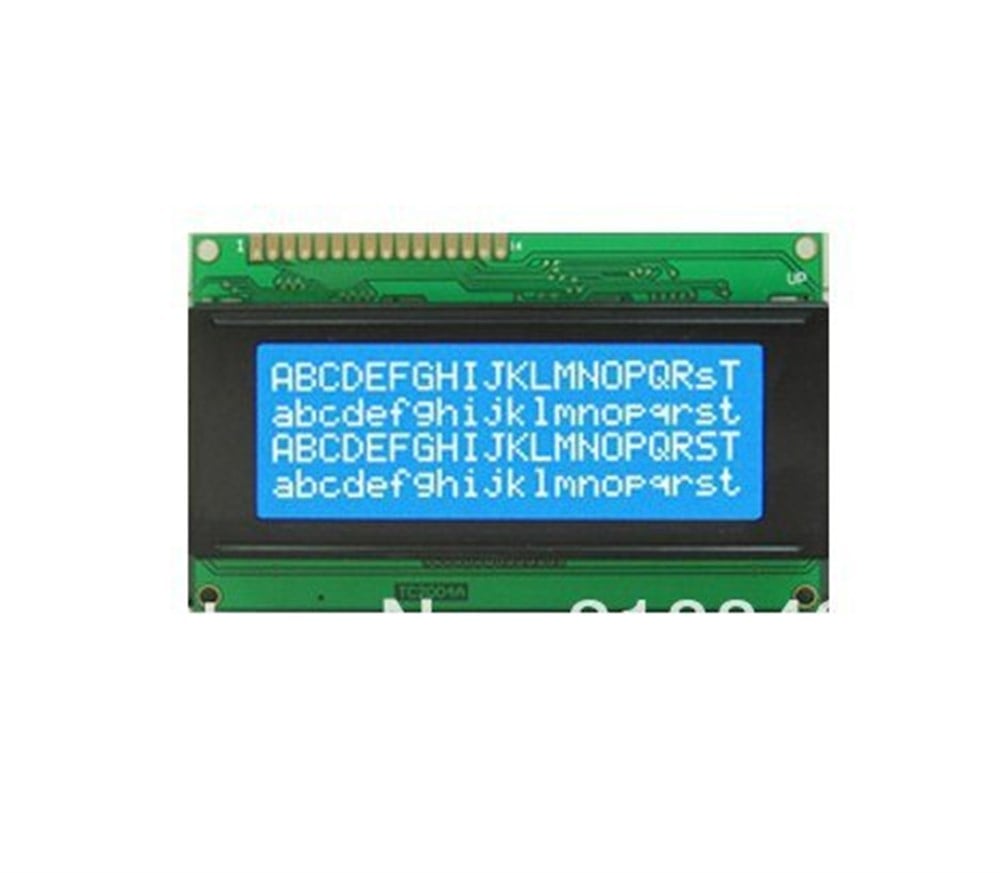

LCD2004 20X04 LCD Mavi Arka Işık (KK126)

Marka : Kompent
Fiyat : ₺31,27  + KDV
KDV Dahil : ₺36,90
Kompent Hızlı Teslimat

20x04
Mavi Arka Işık
40mA toplam çalışma akımı

LCD2004 20X04 LCD Mavi Arka Işık


LCD2004 Ekran, 20 karakter, 4 hatlı toplam 80 karaktere sahip bir ekrandır.  R
otary encoder modülü kullanıldığı zaman karakter kolaylıkla değiştirilebilmektedir.


LCD 20x04 Ekran, mavi arka ışık ve beyaz karaktere sahiptir. 16 çıkış pinine sahip olan ekran header lehimsiz bir şekilde sağlanmaktadır.


LCD20x04 ekran I2C arayüz modülü ile tam uyumludur. Arkasına I2C Modülü takılabilmektedir. Bu sayede sadece 2 pin ve güç girişleri ile kontrol edilebilmektedir.

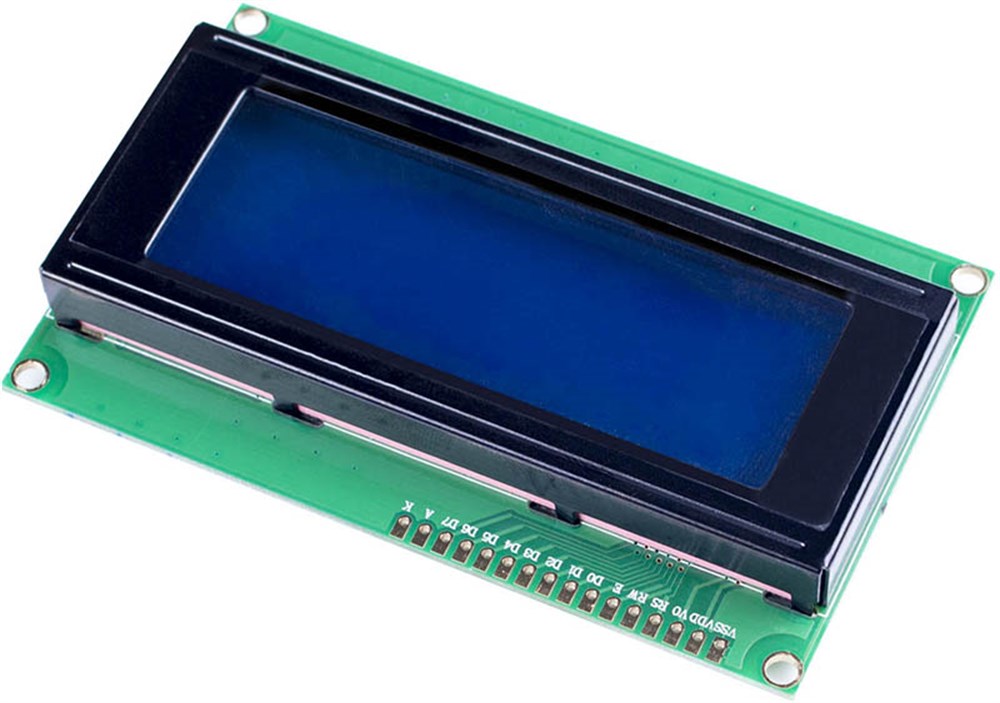

LCD2004 Modül Bağlantıları


LCD 2004 16 Pine sahiptir. Pin bağlantıları aşağıdaki gibidir ;



  • VSS : Sistem toprağına bağlanır. Mikrodenetleyici kart ile ortak toprak hattına bağlanabilir.
  • VDD : 5V girişi. Mikrodenetleyici üzerinden gelen 5V yada harici güç kaynağı kullanabilir.
  • Vo : Ekran kontrastı. Yaklaşık 20K potansiyometre 5V, toprak ve bu pine  bağlanırsa ekran kontrastı ayarlanabilmektedir. 5V beslemeli bir potansiyometre bağlanmalıdır. Aksi takdirde metin gözükmeyebilir.
  • RS : Register Select. Arduino üzerinde D8’e bağlanabilir
  • RW : Read/ Write. Ekran yazma (write) modunda bir cihazdır. Bu yüzde ekranı her zaman yazma modunda tutmak için topraklanmıştır
  • E : Enable Pini. Arduino üzerinde D9’a bağlanabilir. Bu pin LOW modunda ekrana yazılmaya başlanır
  • D0 ile D7 arası : Data Pinleri. 8-bit modda D0 ile D7 pinleri kullanılır. 4bit modda D4 ile D7 pinleri kullanılır
  • A : Anot arka ışık. 5Volta bağlanmalıdır.
  • K : Katod arka ışık Toprak hattına bağlanmalıdır.


LCD2004 Parelel Arayüz


LCD2004 4 bit yada 8bit modunda çalışabilmektedir. 8-bit modunda D0 ile D7 pinleri arasındaki pinler  , 4-bit modunda D4 ile D7pinleri arasındaki pinler kullanılmaktadır. Pratik uygulamalar için 4bit modu daha yaygındır. Çünkü 4bit modunda Arduino gibi mikrodenetleyici kartlarda sadece 4 pin kullanılmaktadır. Bu sayede Mikrodenetleyici pinleri diğer uygulama işlemleri işte boşta kalmış olur. 4bit mod ile 8bit modunda bağlantı kodları farklıdır.



LCD2004 Özellikleri


  • 20x04 Ekran
  • 20 karakter, 4 hat
  • Mavi Arka Işık
  • Beyaz Karakter
  • 4bit ve 8bit paralel arayüz
  • 40mA Toplam çalışma akımı
  • 30mA arka ışık çalışma akımı
  • 99x60 mm PCB boyutu
  • 97x40 mm ekran çerçeve boyutu.
  • 12mm Ekran yüksekliği
  • 5V altında çalışma
