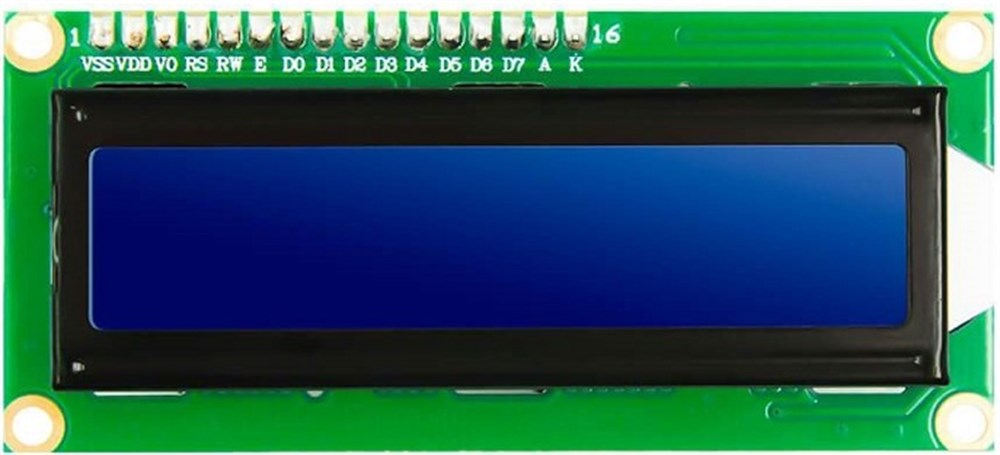

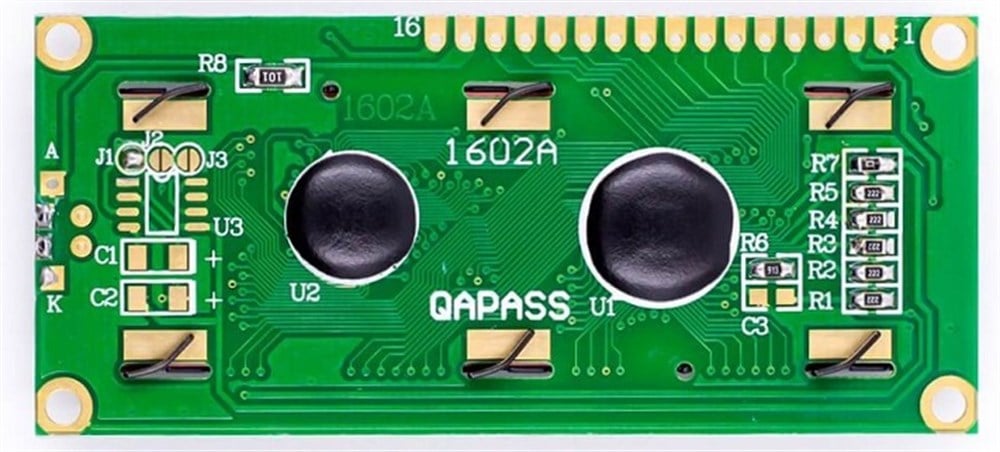

LCD1602 2x16 LCD Mavi Arka Işık (16x02 LCD Ekran) (KK122)

Marka : Kompent
Fiyat : ₺12,57  + KDV
KDV Dahil : ₺14,84
Kompent Hızlı Teslimat

2x16 LCD Ekran, Mavi Arka Işık, Beyaz Karakter
Geniş ekran ve yüksek kontrast
Görüş Alanı 69.5x14.5 mm

2x16 LCD Ekran, Mavi Arka Işık, Beyaz Karakter

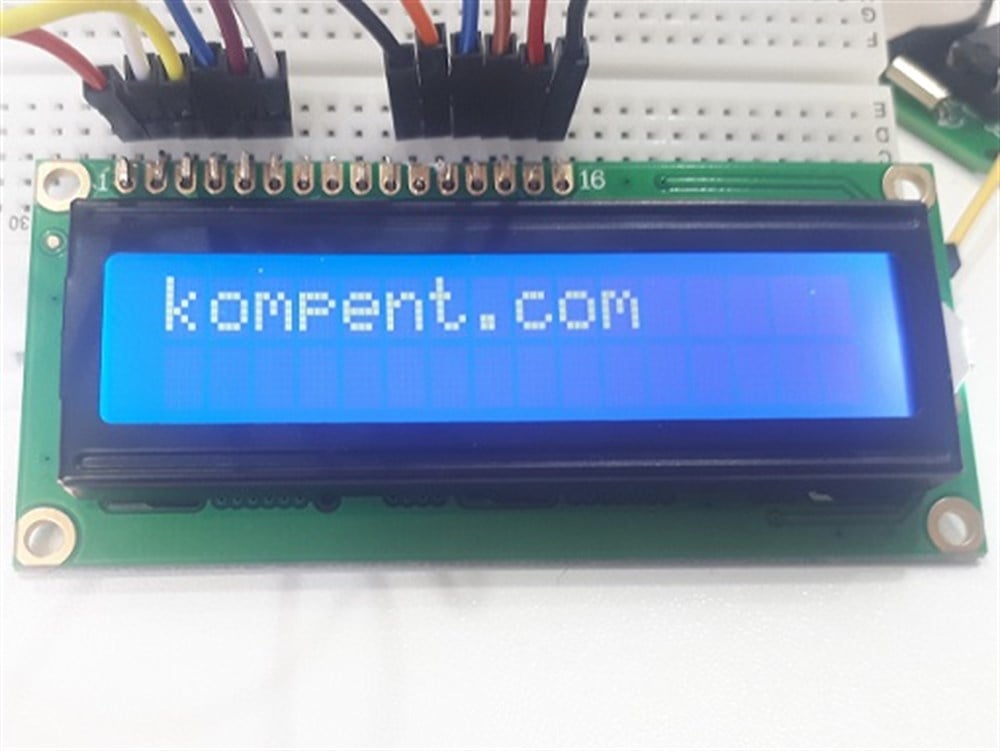

2x16 LCD Ekran, Mavi Arka Işık ve Beyaz Karaktere sahiptir. I2C arayüz modülü ile tam uyumludur ve Arduino, Raspberry Pi kartlar ile beraber kullanılabilen kullanışlı bir ekran modelidir.  I2C LCD Ekran modelinde I2C arayüz modülü hazır lehimlenmiş şekildedir.

  • 2x16 LCD Ekran
  • 2 Hat, 16 Karakter Yapı
  • Mavi Arka Işık
  • Beyaz Yazı karakteri
  • Geniş ekran ve yüksek kontrast
  • HD44780 ile eşdeğer LCD Kontrolcüsü
  • 5 V DC Çalışma Voltajı (±10%)
  • 0 ile 50°C arasında çalışma
  • Görüş Alanı 69.5x14.5 mm
  • Boyut : 80.0x36.0x1.6 mm




2x16 LCD Ekran Pinout;



No

Sembol

Level

Özellik

1

Vss

--

GND



Güç Girişleri

2

Vdd

--

+ 5V

3

V0

--

LCD / Kontrast Ayarı

4

RS

H/L

Register Pini

5

R/W

H/L

H Read L Write

6

E

H,H-L

Enable

7

DB0

H/L







Data Bus Pinleri

Sırasıyla 0 ile 7

8

DB1

H/L

9

DB2

H/L

10

DB3

H/L

11

DB4

H/L

12

DB5

H/L

13

DB6

H/L

14

DB7

H/L

15

BLA

--

Arka Işık +5V

16

BLK

--

Arka Işık GND 0V




2x16 LCD Ekran Güç Bağlantı Şeması;

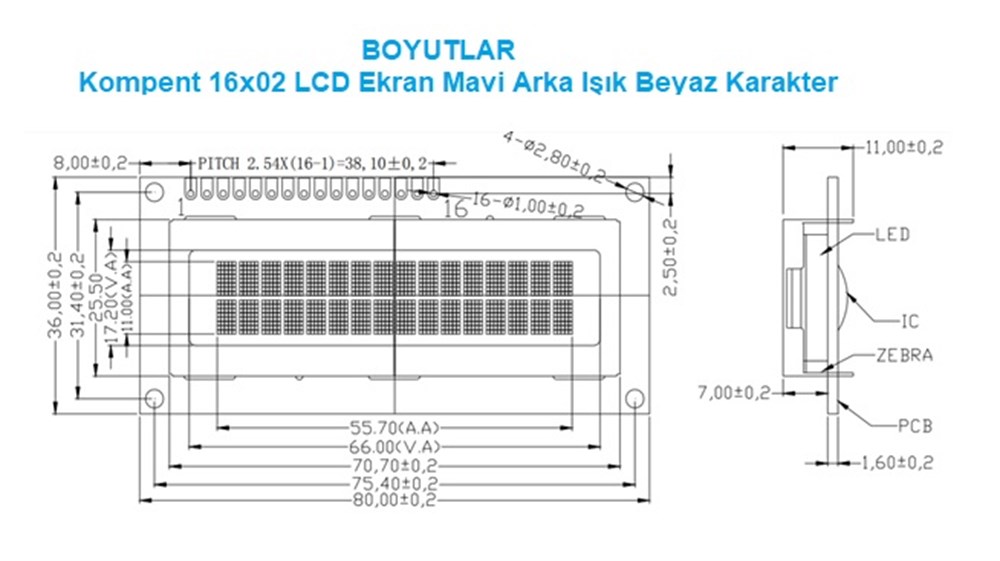

2x16 LCD Ekran Boyutlar  ;



   2x16 LCD Ekran Karakter Boyutları ;







2x16 LCD Ekran Data Yapısı;








Arka Işık
Mavi
