LCD1602 16x02 I2C LCD Ekran Mavi Arka Işık (KK124)

0,00
Marka : Kompent
Fiyat : ₺96,10  + KDV
KDV Dahil : ₺115,32

Lehimlenmiş I2C Arayüzü
Mavi Arka Işık
2x16 LCD

LCD1602 16x02 I2C LCD Ekran Mavi Arka Işık



LCD1602 16x02 I2C LCD Ekran, 16 karakter, 2 hatlı ve I2C arayüzüne sahip, kolaylıkla mikrodenetleyici kartlar ile kontrol edilebilen bir LCD ekran modelidir.


LCD1602 16x02 I2C LCD Ekran, mavi arka ışığa ve beyaz karakter yapısına sahiptir. LCD Ekran arkasında bulunan potansiyometre ile kontrast ayarı yapılabilmektedir.


LCD1602 16x02 I2C LCD Ekran, I2C arayüzüne sahiptir. I2C arayüzü LCD ekranın arkasına takılıdır ve LCD Ekranı mikrodenetleyici kartlar üzerinden sürmek için sadece 2 pin bulunmaktadır.













16x02 I2C LCD Ekran Özellikler



  • Ayarlanabilir arka ışık ve kontrast
  • 5V altında çalışma
  • Mavi Arka Işık
  • Toplam 30 mA çalışma akımı
  • 25mA arka ışık çalışma akımı
  • Arka ışık olmadan 5mA çalışma akımı
  • 80x36 mm PCB Boyutu
  • 72x25 mm Ekran Boyutu
  • 16x02 LCD
  • I2C arayüzü



16x02 I2C LCD Ekran Kullanım İpuçları



LCD1602 16x02 I2C LCD Ekran arkasında bulunan I2C arayüzünde bulunan potansiyometre ile manuel olarak ekran kontrast değeri ayarlanmaktadır. Fakat kontrast değeri I2C arayüzü üzerinden doğrudan kontrol edilemez.

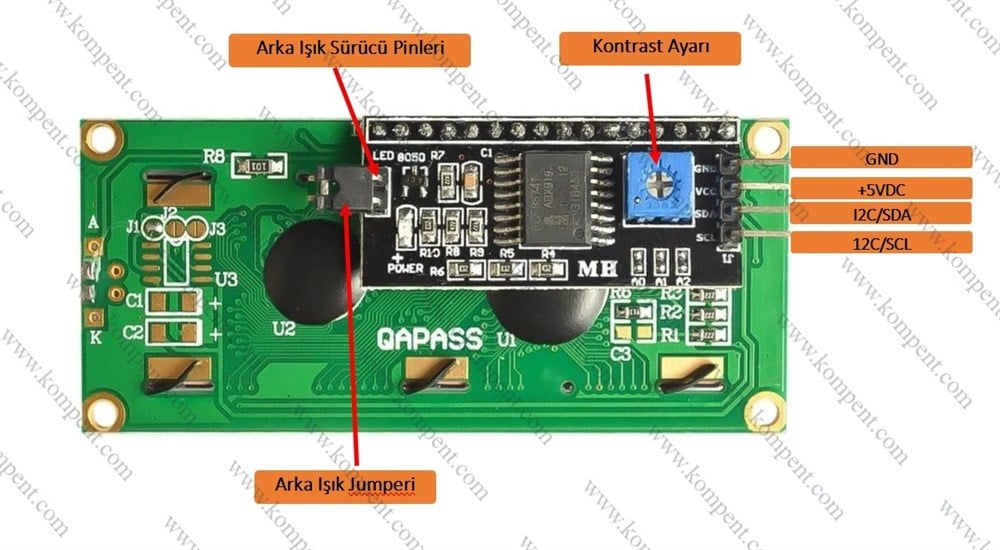

Aşağıdaki resimde görüleceği üzere I2C kartına takılmış bir jumper bulunmaktadır. Bu jumper çıkartıldığında harici bir besleme ile arka ışık gücü sağlanabilmektedir.

LCD Arka ışık yaklaşık 3 Voltun altında sönmektedir. LCD arka ışığını sürmek için maksimum 5V kullanılması tavsiye edilmektedir. 5V değerinde arka ışık yaklaşık 20mA akım çekmektedir. Bu sebeple mikrodenetleyici kartlarının PWM pinleri arka ışığın parlaklığı yazılım üzerinden ayarlanabilir.

I2C arayüzü olmadan ekran modelleri de mevcuttur fakat IC arayüzü olmayan bir LCD Ekran ile mikrodenetleyici kartları bağlamak için bir çok pin kullanılmaktadır. Bu yüzden ve kolaylık bakımından I2C arayüzlü LCD Ekran kullanımı kolaylık sağlamaktadır.

!!!LCD Ekranın arkasında elektronik devreler bulunmaktadır. Bu yüzden metalik bir yüzeye yerleştirilmek istenildiğinde kısa devreleri engellemek için özenle yerleştirilmelidir!!!. Metalik bir kasaya yerleştirilecekse kapton bantlar ya da daha farklı materyaller ile metal yüzey ile izolasyon sağlanması tavsiye edilmektedir.
