Orijinal DRV8825 Step Motor Sürücü Modülü (4K117)

Marka : Kompent
Fiyat : ₺13,21  + KDV
KDV Dahil : ₺15,59
Kompenthizliteslimat

Orijinal DRV8825 Sürücü Entegresi

Altın Kaplama Bacak Pimleri

Yüksek Kalite PCB Katmanı

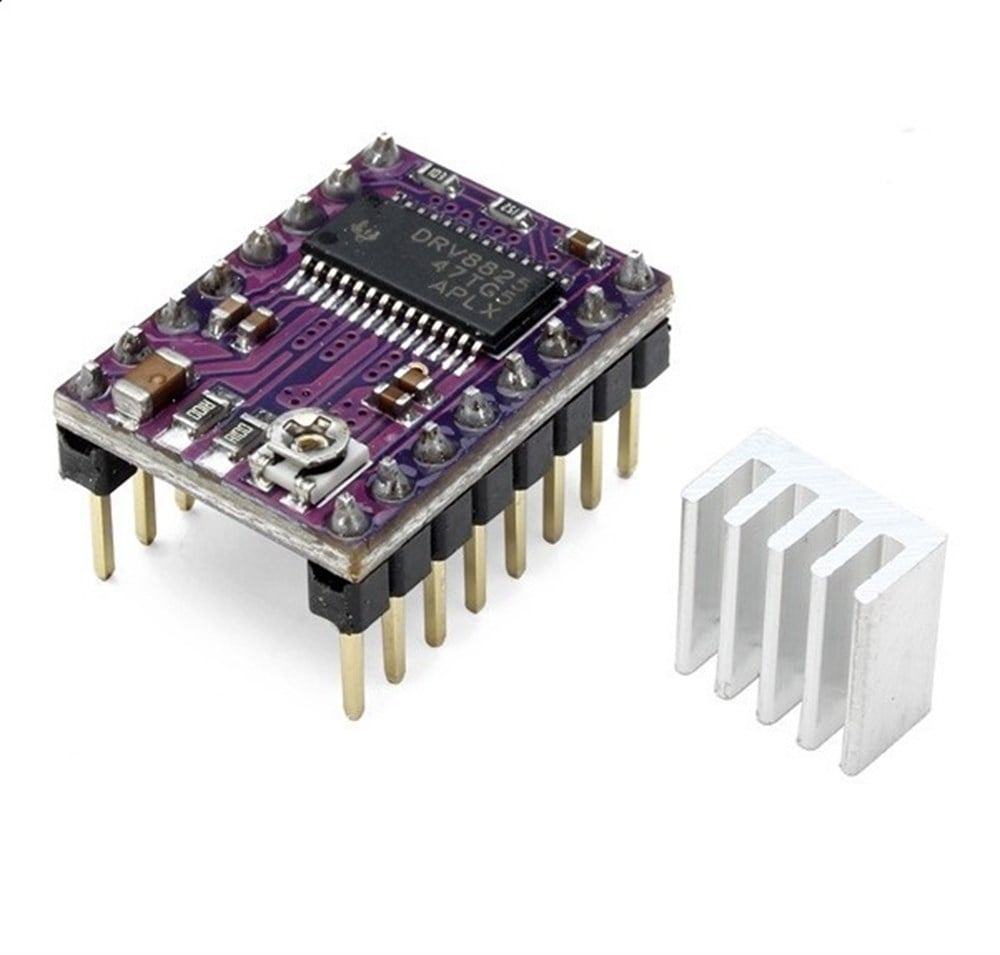

Orijinal DRV8825 Step Motor Sürücü Modülü





Orijinal DRV8825 Step Motor Sürücü modülü üzerinde orijinal Texas DRV8825 step motor sürücü entegresi bulunmaktadır. Piyasa bulunan diğer klon DRV8825 step motor sürücü modüllerinin aksine kompent.com tarafından sunulan Orijinal DRV8825 Step Motor Sürücü Modülünde daha fazla PCB katmanı bulunmaktadır ve altın kaplamalı bağlantı pimlerine sahiptir. Bu sayede daha uzun süre ve güvenle kullanılabilmektedir.


KompentDRV8825Modulu


Orijinal DRV8825 Step Motor Sürücü Modülü heatsink olmadan 1.5 Ampere kadar bipolar step motor sürebilmektedir. Orijinal DRV8825 Step Motor Sürücü Modülü ile beraber sağlanan heatsink ve düşük hava akımı ile 2.2 Ampere kadar step motor sürebilmektedir. Modül üzerinde orijinal Texas DRV8825 sürücü entegresi kullanılmıştır. DRV8825 Entegresi 2.5 Ampere kadar çıkabilmektedir fakat 0.1 ohm akım sense direnci 2.2 Ampere limitlemektedir.


Orijinal DRV8825 Step Motor Sürücü Modülü 8.2V ile 45V arasında çalışmaktadır.

Orijinal DRV8825 Step Motor Sürücü Modülü aktif akım sınırlamasına sahiptir. Modül üzerinde bulunan potansiyometre ile akım sınırlaması ayarlanabilmektedir. Sürücünün akım sınırlaması genelde motorun akım değerinde ve daha altında olacak şekilde ayarlanmalıdır.

Orijinal DRV8825 Step Motor Sürücü tam, ½, ¼, 1/8, 1/16 ve 1/32 adımlarda step motor sürebilmektedir.


DRV8825 Adım Çözünürlüğü


Adım Çözünürlüğü aşağıdaki tabloda gösterilmiştir. Mod seçici girişleri kullanarak adım çözünürlüğü ayarlanmaktadır. Bu irişlerde 100K pull-down direnç bulunmaktadır. Bu nedenler bağlantı olmadığı takdirde DRV8825 sürücüsü varsayılan olarak tam adım çözünürlüğünde çalışmaktadır.



MOD 0

MOD 1

MOD 2

Adım Çözünürlüğü

0

0

0

Tam Adım (varsayılan)

1

0

0

Yarım Adım

0

1

0

1/4 Adım

1

1

0

1/8 Adım

0

0

1

1/16 Adım

1

0

1

1/32 Adım

0

1

1

1/32 Adım

1

1

1

1/32 Adım


Not : VMOT boyunca 100uF yada daha büyük bir elektrolit kapasitörün yerleştirilmesi ve modüle yakın topraklanması tavsiye edilmektedir. Bu kapasitör modül ve step motor arasındaki bağlantı kablo uzunluğu arttıkça daha önemli hale gelmektedir. Bu sayede ani voltaj yükselmelerine karşı sürücü entegresi korunmaktadır.




DRV8825 Step Motor Sürücüsü Özellikler


  • 8.2 ile 45V DC araşı çalışma voltajı
  • Orijinal Texas DRV8825 Sürücü Entegresi
  • Altın Kaplama Bağlantı pimleri
  • Üzerinde bulunan potansiyometre ile akım sınırı ayarlaması
  • Heatsink olmadan 1.5A akım
  • Heatsink ile 2.2 Ampere kadar akım
  • Tam,  ½, ¼, 1/8, 1/16 ve 1/32 Adım Çözünürleri
  • 20x15 mm boyutlarında
