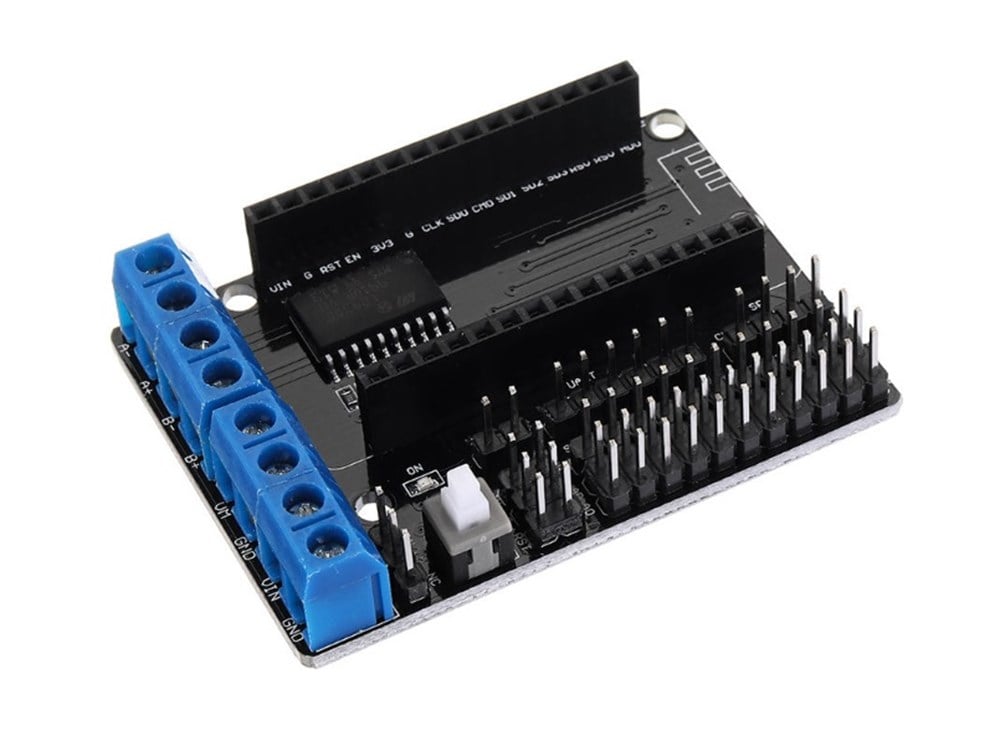

L293D NODEMCU ESP8266 Motor Shield (KK474)

0.0
Marka : Kompent
Fiyat : ₺76,95  + KDV
KDV Dahil : ₺92,34

WIFI ile uzaktan motor kontrolü

Nodemcu ESP8266 Vesiyon 2 Kartlar ile uyumlu soket

2 adet DC Motor Kontrolü



L293D NODEMCU ESP8266 Motor Shield

Not : Eski Sürüm ESP8266 Nodemcu Versiyon 2 kartlar ile uyunmludur, yeni versiyon olan ESP8266 Nodemcu V3.0 kartlar ile uyumlu değildir.

Uyumlu model olan Nodemcu kartını buradan inceleyebilirsiniz.

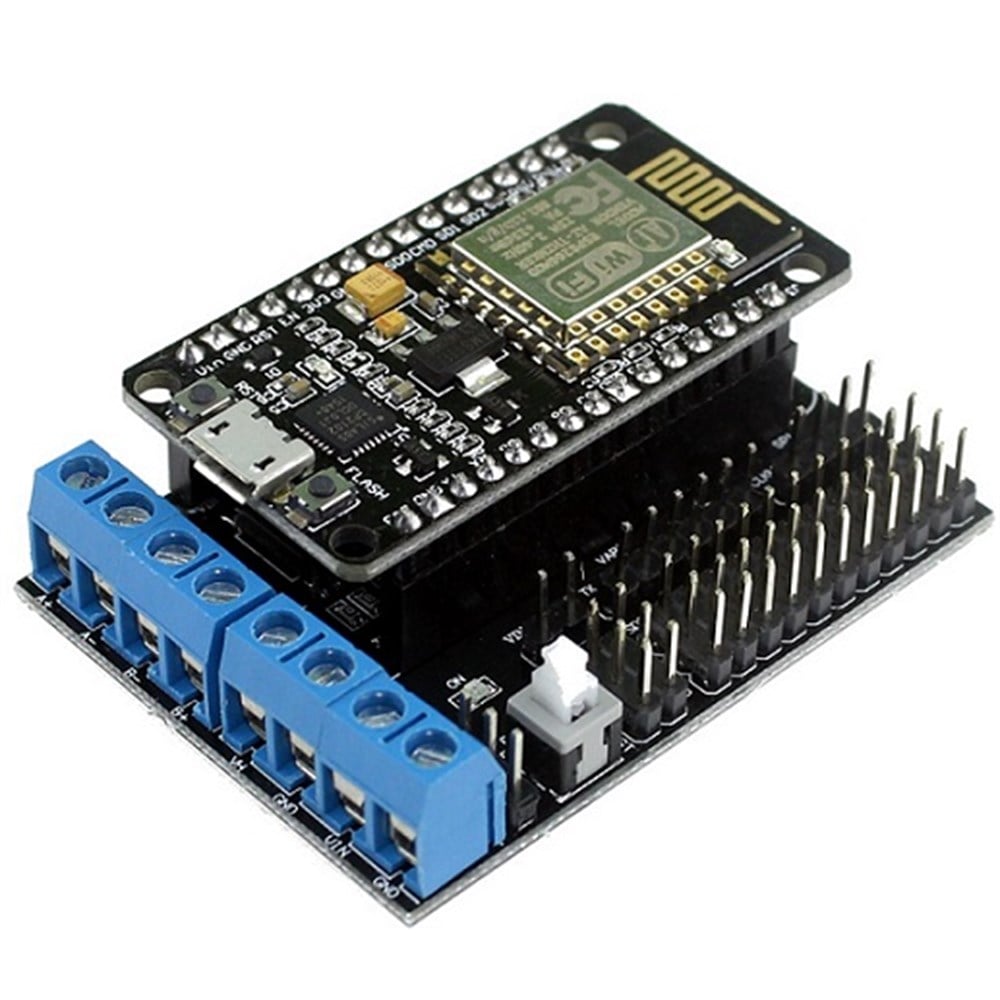

WIFI bağlantı ile motorları uzaktan kontrol etmenize yarayan L293D Nodemcu Motor Shiled üzerinde Nodemcu ESP8266 WIFI kartlarının takılabileceği taban soketi bulunmaktadır.


L293D Nodemcu Motor Shield 2 adet DC Motoru yada 1 adet step motoru sürebilmektedir. Sürücü motor akımı 1.2 Ampere kadar çıkabilmektedir.


Nodemcu ESP8266 WIFI Kartlar ile beraber kullanılarak WIFI Kontrollü araba yada motor kullandığınız her bir uygulamada kullanılabilmektedir.

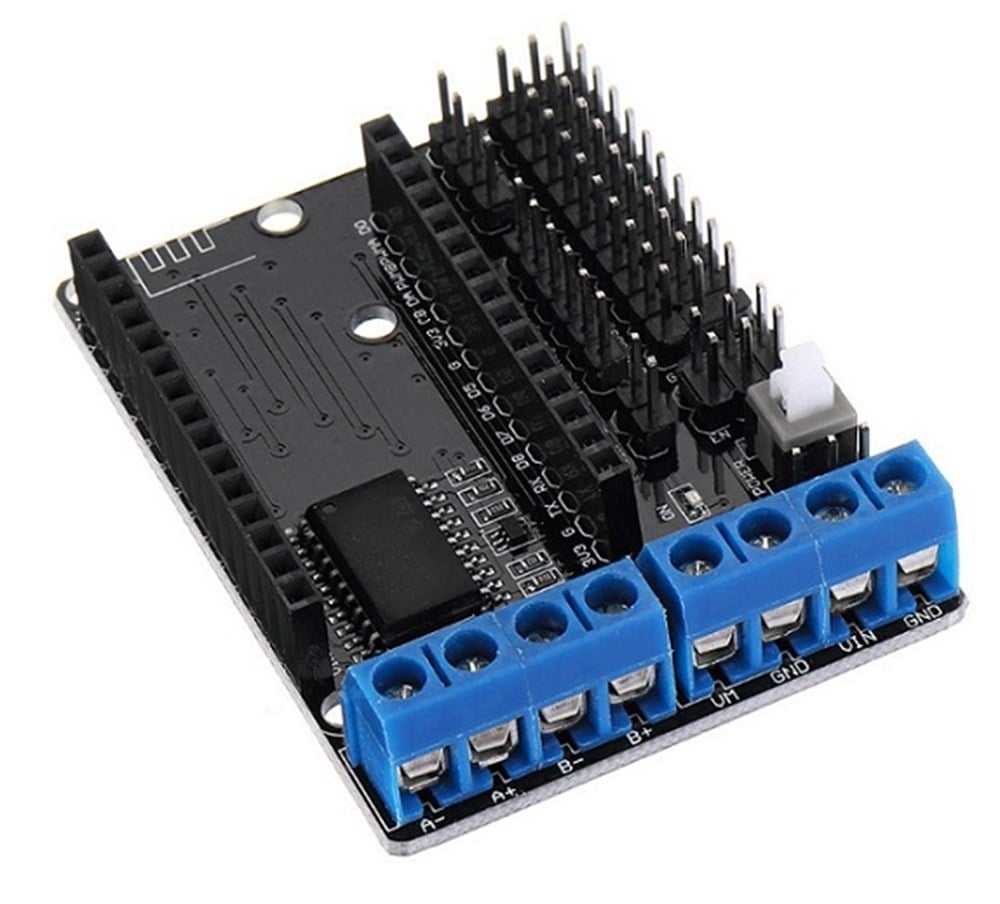

L293D Nodemcu Motor Shield üzerinde bulunan VM ve Vin pinlerini kısa devre yapıldığı zaman tek bir güç girişinden hem motor gerilimi hem de kontrol gerilimi sağlanabilmektedir.



UYARI;  Tek bir güç kaynağı üzerinden besleme yapılmak istenildiği zaman VM ve Vin pinleri kısa devre yapılmalıdır. Bu işlem yapıldığı zaman maksimum 10Volta kadar desteklemektedir. Daha yüksek voltaj değerleri L293D Nodemcu Shield kartınıza zarar verebilmektedir.





Özellikler


  • Ayrı olarak sağlanabilen 4.5V ile 36V arası motor gerilimi
  • 4.5V ile 9V arası kontrol gerilimi (10V Maks.)
  • Tek güç kaynağı üzerinden hem motor hemde kontrol gerilimi sağlama imkanı (Maksimum 10V)
  • Lojik Çalışma akımı Iss: ≤60mA (Vi = L), ≤22mA (Vi = H);
  • Maksimum motor sürücü akımı 1.2A
  • Kontrol sinyali giriş voltajı 2.3V<=VIH<=VIN (high), -0.3V<=VIL<=1.5V (low)
  •  -25 °C ile 125°C arası çalışma sıcaklığı
  • H bridge sürücü tipi
  • 58x43 mm Boyutlarında
