Mini Nodemcu ESP8266 Witty Cloud ESP-12F WIFI Modül Kartı

Marka : Kompent
Fiyat : ₺29,07  + KDV
KDV Dahil : ₺34,31

Lehim yapmaya Gerek Kalmadan ESP-12F Kullanımı ve Programlanması, Flash ve Reset Butonu, USB Arayüzü ile PC Bağlantısı ve Micro USB güç girişi.

Optimize edilmiş PCB anteni

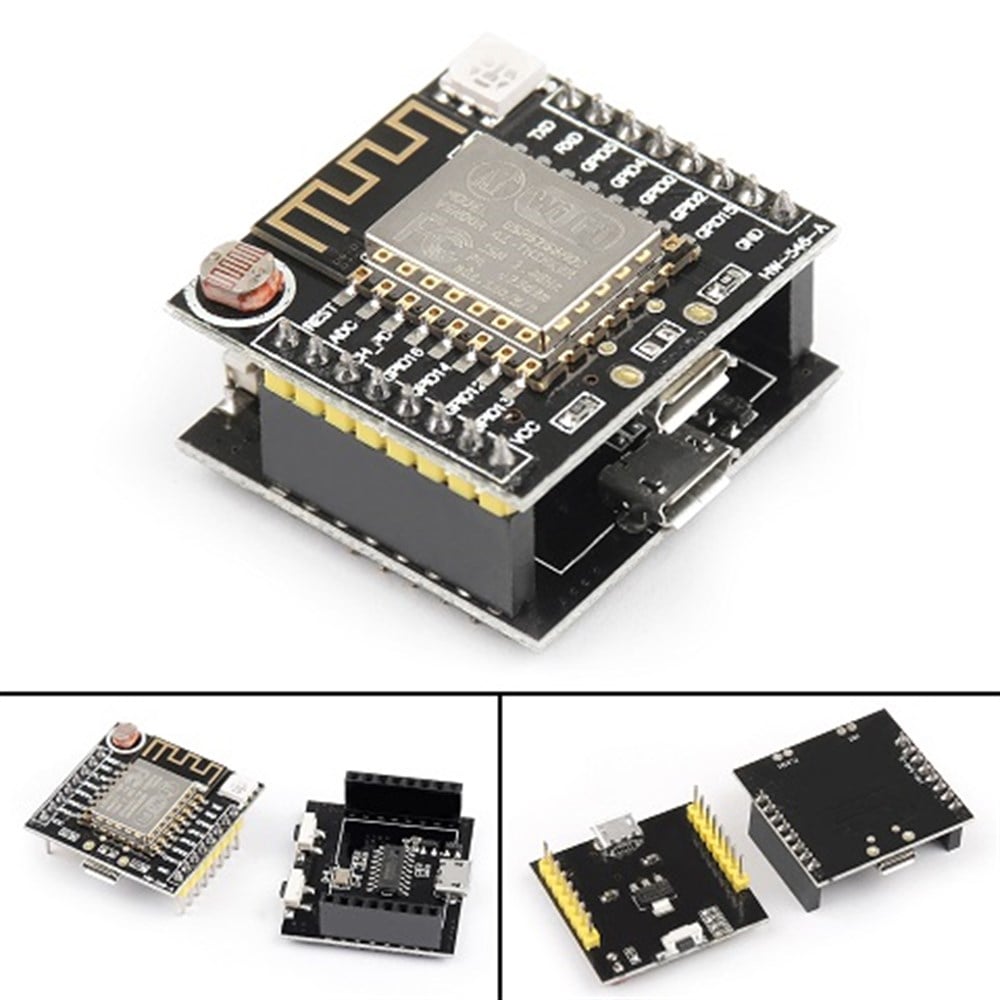

Mini Nodemcu ESP8266 Witty Cloud ESP-12F WIFI Modül Kartı



Mini Nodemcu Witty Cloud ESP-12F WIFI Modül Kartı, USB arayüzü sayesinde programlanabilir, kompakt yapıda ve dahili RGB LED, LDR ve butonları ile tek başına kullanılabilen bir karttır.



ESP8266 Witty Cloud ESP-12F WIFI Modül Kartı, ESP 8266 Nodemcu ESP-12E modelinden daha küçük yapıda ve ESP-12F modülüne sahiptir. ESP-12F modülü, ESP-12E modülüne göre optimize edilmiş PCB anteni bulunmaktadır, bu yüzden daha geniş alanda WIFI haberleşmesi sağlayabilmektedir.



ESP8266 serisi modüller ekonomik fiyatları ile WIFI özellikleri sayesinde ev otomasyonu, IOT gibi uygulamalar için mükemmel bir çözüm sunmaktadır. Hem mikrodenetleyici kartlar hem de tek başlarına kullanılabilmeleri dolayasıyla NRF24L01 yerine kullanılabilmektedirler.



ESP8266 Witty Cloud ESP-12F WIFI Modül Kartı, WIFI özelliğinin yanı sıra üzerindeki mikroişlemci Arduino mikrodenetleyici kartlar ile kıyasladığında 4MB Flash hafıza ve 80 MHz saat hızı ile daha yüksek performans gösterebilmektedir. Ayrıca 80Mz saat hızı isteğe bağlı olarak overclock yapılarak 160MHz’e kadar çıkartılabilmektedir.



ESP8266 Witty Cloud ESP-12F WIFI Modül Kartı üzerinde RGB Led ve LDR ile butonlar bulunmaktadır. Tek başına kullanılmasını kolaylaştıran bu özellikler sayesinde ESP Witty Cloud ESP-12F Modül kartı, Arduino IDE üzerinden ya da Nodemcu Geliştirme kartları gibi LUA yazılım dili üzerinden programlanabilmektedir.

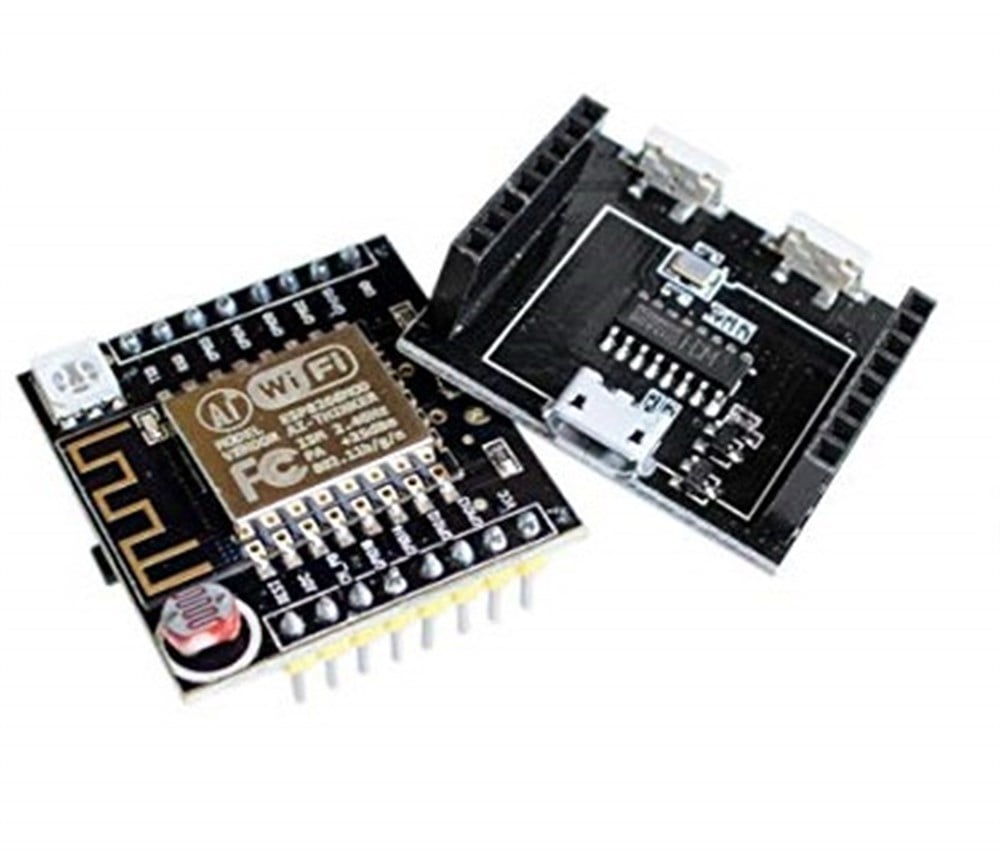

ESP8266 Witty Cloud ESP-12F Modül kartı, birbirlerine takıp çıkartılabilen iki kartdan oluşmaktadır. Pin soketi ve altda bulunan kart ESP-12 F modülünü programlanmak için kullanılmaktadır. Üzerinde ki USB girişi hem güç ihtiyacı hem de bilgisayar ile haberleşme için kullanılmaktadır. Kart üzerinde CH340 USB entegresi bulunmaktadır. Kartın arkasında iki adet basma butonu bulunmaktadır. Bu butonların sol tarafındaki sistemi flash moda almakta, sağ taraftaki buton ise resetlemektedir.

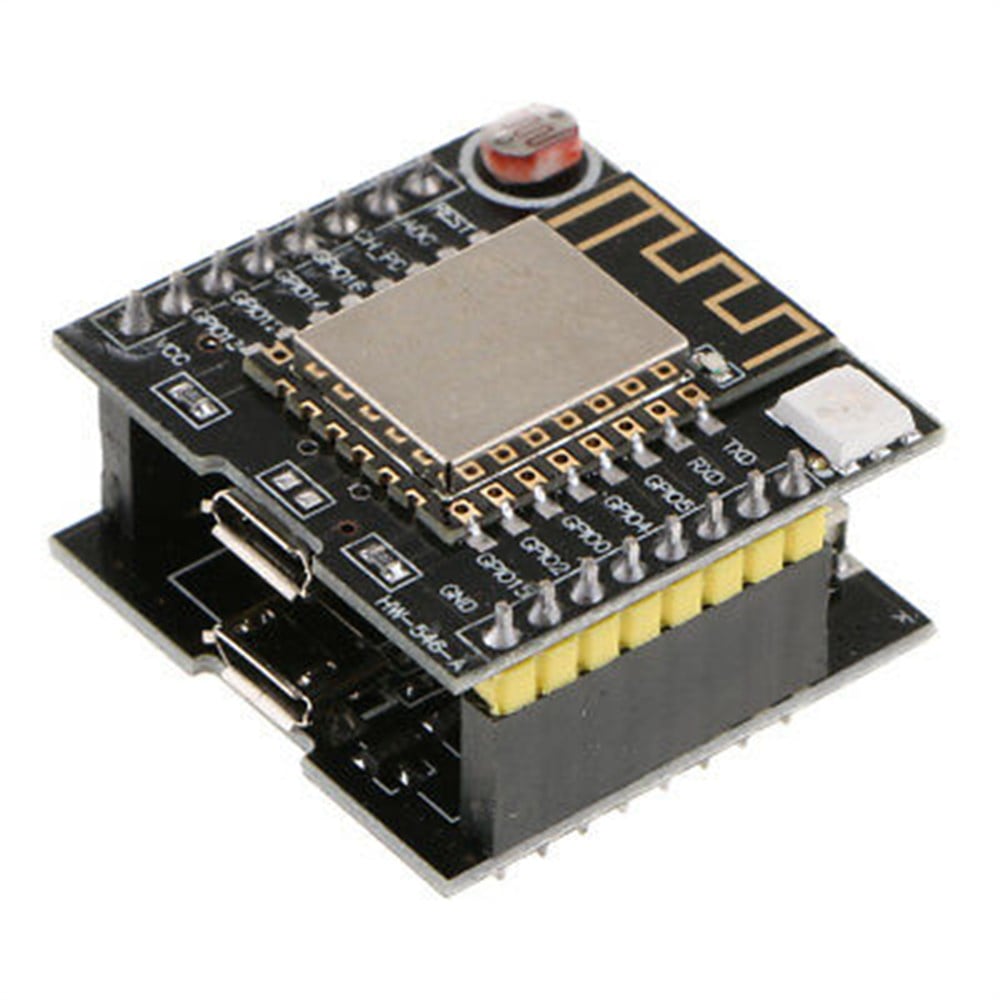

ESP8266 Witty Cloud ESP-12F Modül kartının üstündeki kartda  ESP-12F modülü, RGB LED, LDR, optimize edilmiş dahili PCB anteni, mavi led, voltaj regülatörü, genel amaçlı basma butonu(GPIO4 pini ile bağlantılı) ve micro usb girişi bulunmaktadır. Üsteki kartdaki micro usb girişinden sadece güç ihtiyacı karşılanmaktadır, bilgisayar bağlantısı için alttaki kartta bulunan usb arayüzü kullanılmalıdır.







ESP8266 Witty Cloud ESP-12F Modül kartı dahili voltaj regülatörü bulunmaktadır, bu sayede ESP8266 için gerekli 3.3V, 5Volta sahip Arduino gibi mikrodenetleyici kartlar ile beraber kullanılabilmektedir.



ESP8266 Witty Cloud ESP-12 Modül kartının, ESP-12F modülünü Arduino IDE ya da diğer yazımlardan programladığınız zaman breadboarda bağlayarak lehim yapmadan kullanmaya başlayabilirsiniz.


Arduino Uno R3 Bağlantısı



ESP-12F

Arduino

İşlem

REST

Reset

ADC

A0

Analog Giriş, LDR’ye bağlıdır

CH_PD

Çip Güç Kapama

GPIO16

D0

GPIO, serbest kullanım (PWM)

GPIO14

D5

GPIO, serbest kullanım (PWM/SCK)

GPIO12

D6

GPIO, RGB LED için yeşil kanal (PWM/MISO)

GPIO13

D7

GPIO, RGB LED için mavi kanal (PWM/MOSI)

VCC

+5V güç girişi

TXD

TX

Seri Arayüz

RXD

RX

Seri Arayüz

GPIO5

D1

GPIO, serbest kulanım (PWM/SCL)

GPIO4

D2

GPIO, basma butonuna bağlıdır (Üst kartdaki buton)(PWM/SDA)

GPIO0

D3

GPIO, Alt kartdaki Flash butonuna bağlıdır, ESP12-F modülü alt karta takıldığı zaman aktif olur

GPIO2

D4

GPIO, Modül üzerindeki mavi LED’e bağlıdır (PWM)

GPIO15

D8

GPIO, RGB LED için kırmızı kanal (PWM/SS)

GND

Ground





ESP8266 Witty Cloud ESP-12F Modül kartı 11 digital I/O pin bulunmaktadır. Bu dijital pinlerin 2 adeti seri haberleşme kullanılması için TX/RX hattına aittir. Geriye kalan 9 dijital I/O pinlerinin bazıları kart üzerindeki RG LED ve LDR’ye bağlıdır. Fakat bu pinler başka amaçlar içinde kullanılabilmektedir.



Özellikler



·        İki PCB, birbirleri üzerine takıp çıkartılabilen soketler

·        ESP8266 32Bit Mikroişlemci

·        ESP-12F modül

·        80MHz saat hızı (Overclock ile 160MHz saat hızı)

·        CH340 USB Çevirici

·        2 adet USB girişi (Alt kartta bulunan USB girişinden bilgisayar bağlantısı ile programlama yapma özelliği)

·        5V giriş voltajı

·        Dahili voltaj regülatörü

·        3.3V çalışma gerilimi

·        Üst kart üzerinde RGB LED, Mavi LED ve LDR

·        3 adet basma butonu (2 tanesi alt kartta, bir tanesi üst butonda)

·        Alt karda bulunan basma butonlar ile Flash mod ve Reset imkanı

·        Üst karta bulunan basma butonun genel amaçlar için kullanılma imkanı (GPIO4 pini ile bağlantılı))

·        Maksimum 12 mA I/O pin başına DC Akım

·        10 PWM I/O pini (Digital I/O pinleri ile paylaşımlı)

·        4 MB Flash Hafıza

·        11 Dijital I/O Pin

·        1 Analog Giriş (10 Bit)

·        Seri, SPI, I2C ve 1-Wire yazılım kütüphanesi iletişim

·        Dahili 802.11 b/g/n WIFI

·        96 Kbytes Data RAM

·        AP, STA, AP+STA modlarını desteklemektedir

·        AP Mod: WIFI network gibi davranma, ağa bağlanan cihazlar ile karşılıklı haberleşme modu

·        STA Mod: Mevcut bulunan WIFI ağına bağlanma, ağda bulunan cihazlar ile haberleşme

·        32x32x17 mm boyutlarında
