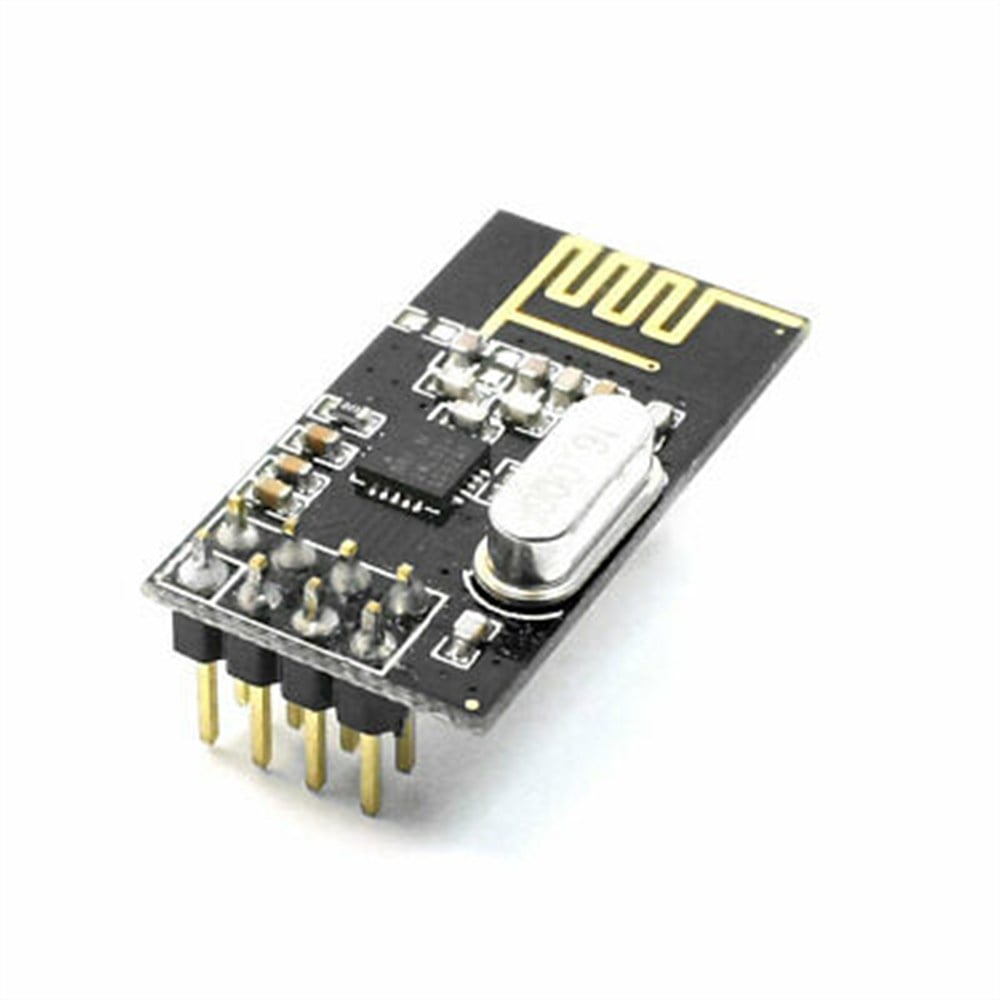

NRF24L01 Wireless Kablosuz Modul (KK211)

Marka : Kompent
Fiyat : ₺6,14  + KDV
KDV Dahil : ₺7,25
Kompent Hızlı Teslimat

100 metreye kadar çalışma
2.4 GHz Bandı
125 RF Kanal

nRF24L01 Wireless Modülü


nRF24L01 Wireless Modülü ile 100 metreye kadar wireless iletişimi sağlanmaktadır.


nRF24L01 Wireless Modülü 1.9V ile 3.6V arasında çalışmaktadır. 3.3V power pini üzerinden çalıştırılmalıdır ya da nRF24L01 adaptör kullanılarak 5V üzerinden de çalıştırılabilmektedir. nRF24L01 adaptörü ayrı olarak satılmaktadır.


I/O pinleri 5V toleransa sahiptir, bu sayede Arduino gibi mikrodenetleyici kartlar ile bağlantılarında herhangi bir lojik dönüştürücüye gerek kalmadan direkt olarak bağlanabilmektedir.


nRF24L01 Modülü Pin Yapısı


nRF24L01 Modülünde güç ve toprak pinlerine ek olarak 5 sinyal pini bulunmaktadır. SPI veri yolu ile nRF24L01 Modülü ile iletişim sağlanabilmektedir. SPI veri yolu MOSI,MISO,SCK pinlerinden oluşmaktadır. Bu pinler mikrodenetleyici kartında ki aynı SPI pinlerine bağlanmaktadır.



nRF24L01 modülünü aktif / bekleme modunda kullanılmasını sağlamasının yanı sıra iletim veya komut modları arasında geçiş yapmak için kullanılan diğer 2 pin CSN ve CE, mikrodenetleyici üzerinde herhangi iki dijital pine bağlanabilir. Ayrıca genelde kullanılmayan kesme pini bulunmaktadır.


Bu pinler modül üzerinde önceden lehimlenmiş 2x4 header ile beraber bulunmaktadır.


Gnd : Toprak. Mikrodenetleyici ile aynı toprak hattına bağlanır

VCC : 1.9v ile 3.6V arasındadır. Mikrodenetleyici kart üzerindeki 3.3V çıkışına bağlanmalıdır. Eğer mikrodenetleyici 5V çıkışı varsa nRF24L01 adaptör kullanılmalıdır yada voltaj düşürücü modül/devre kullanılmalıdır

CE : Modül aktif. RX yada TX Modu

CSN : SPI seçimi

SCK : SPI saat

MOSI : SPI Slave Data girişi

MISO : SPI Slave Data Çıkışı (Genel olarak kullanılmaz)

nRF24L01 Arduino Kartlar ile bağlantı


Geliştirme Kartı

SPI (SCK)

SPI (MOSI)

SPI (MISO)

CE (RX veya TX mod)

CSN (Chip Select)

Uno R3

13

11

12

Herhangi bir Dijital Pin

Herhangi bir Dijital Pin

Mega

52

51

50

Nano

15

16

14


nRF24L01 Özellikler



  • 2.4GHz çalışma bandı
  • 100 mtreye kadar çalışma alanı
  • 125 RF kanal
  • 250Kbps -2 Mbps Data Hızı
  • 3.3V çalışma Gerilimi
  • 29x15mm boyutlarında
