LCD I2C Arayüz Dönüştürücü Modülü (KK245)

Marka : Kompent
Fiyat : ₺5,56  + KDV
KDV Dahil : ₺6,56
Kompent Hızlı Teslimat

16x2 ve 20x4 LCD Ekranlar ile uyumlu

I2C / IIC Arayüz Modülü

Sadece 2 Pin ile Arduino Kartlarına data aktarımı

LCD I2C Arayüz Dönüştürücü Modülü


LCD I2C Arayüz Dönüştürücü kartı ile, standart paralel arayüze sahip 16x02 ve 20x04 LCD Ekranlarınızı I2C uyumlu hale getirilebilmektedir.

16x02 LCD Ekran ile 20x04 LCD Ekranı sürmek için 4 yada 8 paralel data hattı gerekmektedir. Bu yüzden
Arduino Uno R3 ve benzer mikrodenetleyici kartlarında LCD Ekranı bağlamak için çok fazla çok fazla pin kullanılmaktadır.

LCD I2C Arayüz kartı kullanıldığında ise diğer I2C arayüze sahip modüllerle ortak kullanabilecek sadece 2 pin yeterli olmaktadır, bu sayede mikrodenetleyici kartlarında fazla pin kullanılmasına gerek kalmamaktadır.  Güç giriş pinleride Arduino gibi mikrodenetleyici kartlarınız üzerinden diğer modüller ile ortak kullanılabilmektedir.



Sadece 2 pin ile kolayca mikrodenetleyici kartlara bağlantı imkanı sağlamaktadır.


LCD I2C arayüzü kartında bulunan potansiyometre ile manuel olarak ekran kontrast değeri ayarlanmaktadır. Fakat kontrast değeri I2C arayüzü üzerinden doğrudan kontrol edilemez.

LCD I2C Arka Işık Nasıl Ayarlanır ?

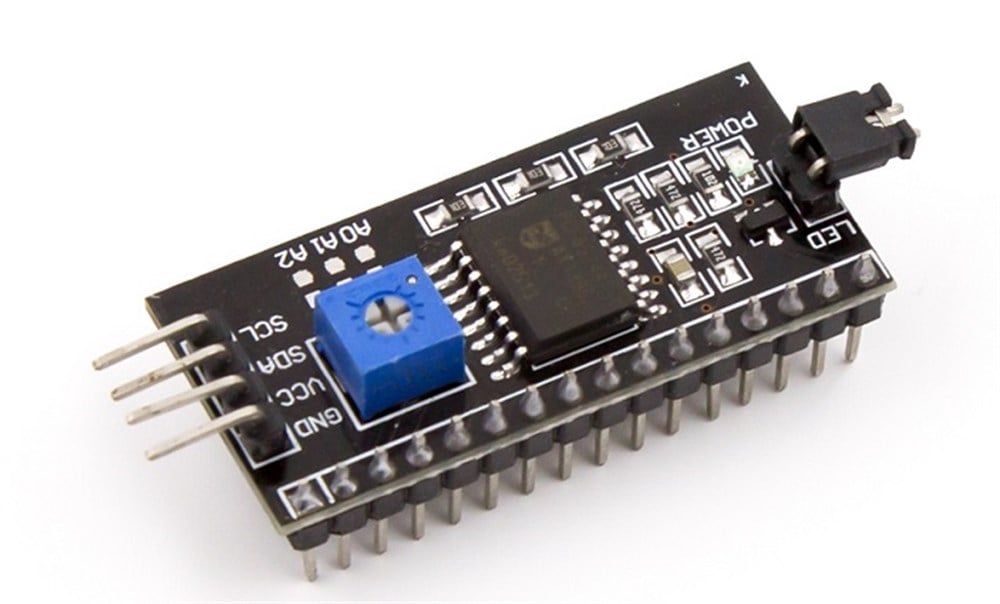

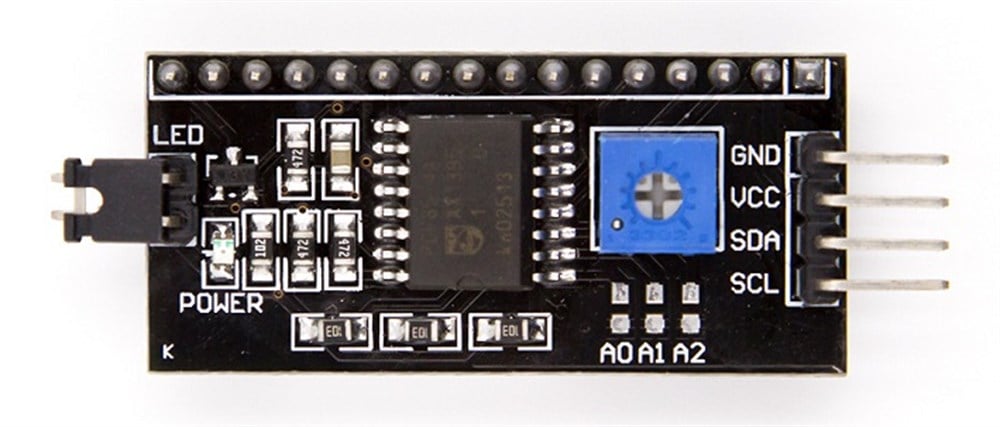

Aşağıdaki resimde görüleceği üzere I2C kartına takılmış bir jumper bulunmaktadır. Bu jumper çıkartıldığında harici bir besleme ile arka ışık gücü sağlanabilmektedir.


I2CLCD




LCD Arka ışık yaklaşık 3 Voltun altında sönmektedir. LCD arka ışığını sürmek için maksimum 5V kullanılması tavsiye edilmektedir. 5V değerinde arka ışık yaklaşık 20mA akım çekmektedir. Bu sebeple mikrodenetleyici kartlarının PWM pinleri arka ışığın parlaklığı yazılım üzerinden ayarlanabilir.



LCD I2C Arayüz Dönüştürücü Modülü Özellikler


  • LCD Ekranlar için I2C arayüz kartı
  • Paralel data aktarımını I2C üzerinden sağlamaktadır
  • 16x02 Ekran ve 20x04 Ekranlar ile uyumlu
  • Kontrast ayar potansiyometresi kart üzerinde bulunmaktadır.
  • Mikrodenetleyici kartlar ile bağlantı için 4 Pin (VCC, GND, SDA, SCL)
  • LCD Ekran bağlantısı için 16 Pin
  • 2.5 V ile 6V arasında çalışma (5V önerilmektedir.)
  • 42x19 mm boyutlarında
