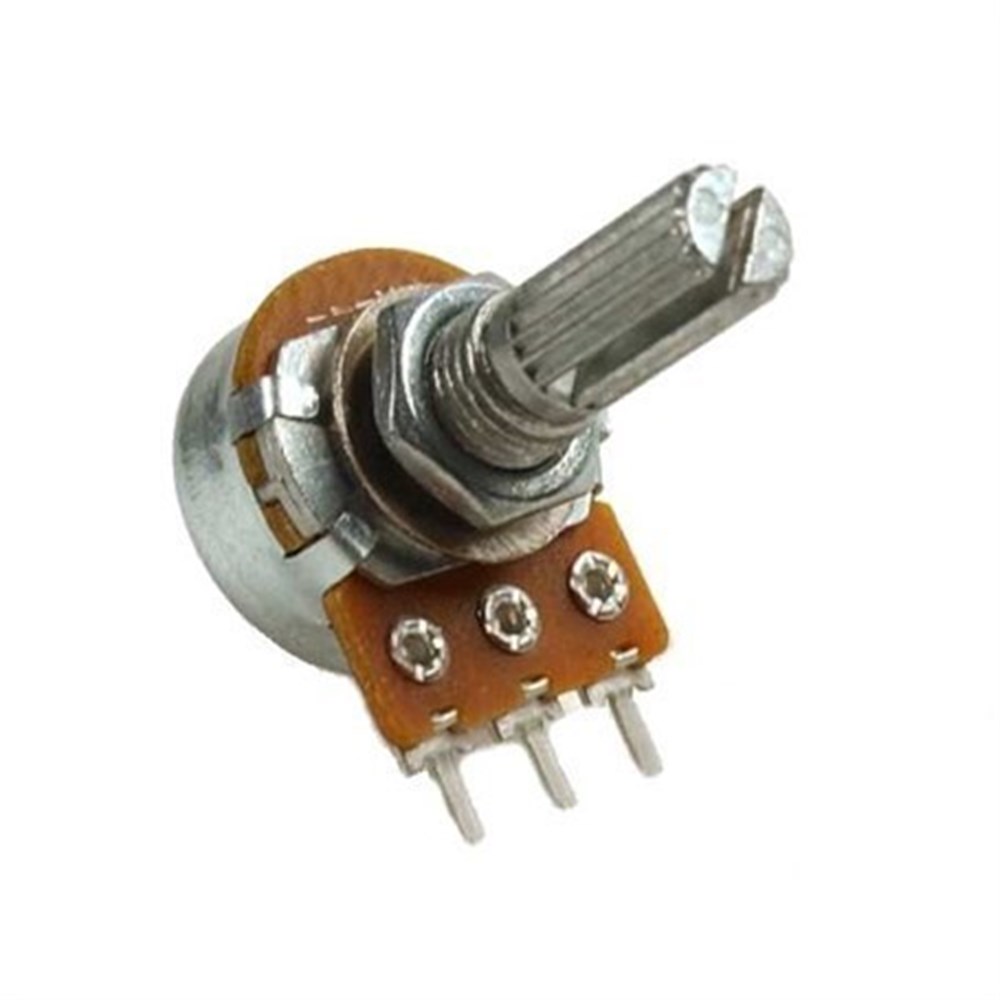

20K Potansiyometre
Potmetre ya da Potans olarak da bilinen potansiyometreler, 3 terminalli ayarlı dirençtir.
Direnç değeri 0 ile 20K arasında üzerindeki mili çevrilerek ayarlanmaktadır. Üzerindeki mil tek tur olarak sağa ya da sola çevrilebilir. Sağ ve soldaki terminaller potansiyometrenin içindeki direnç elementinin iki sonuna bağlıdır. Ortadaki terminalde üzerindeki mile bağlıdır. Üzerindeki mil çevrildikçe orta terminalin sağ ve sol terminal ile arasındaki direnç değeri değişmektedir. Ortadaki terminalin sağ ve soldaki terminal arasındaki direnç değerlerinin toplamı potansiyometrenin maksimum direncidir. Ortadaki terminal sağ ya da sol terminal arasındaki değer 0 ise diğer terminal ile arasındaki direnç değeri maksimumdur.
Tek tur olan klasik potansiyometrelerin üzerindeki mil 270 derece, tam turun ¾ ü kadar tek tur olarak döndürülebilmektedir.
Potansiyometreler birçok uygulamada kullanılmaktadır. Örnek olarak kontrol girişi, pozisyon kontrolü, akım kontrolü, ADC devreleri, ses devreleri gibi bir çok uygulamada kullanılmaktadır.
Özellikler
· 20K Potansiyometre
· -10 °C ile 110 °C arasında sıcaklık aralığı
· 200V maksimum çalışma voltajı (Önerilen 150V)
· ±%20 tolerans/doğruluk değeri
· Tek Tur
· Minimum 270 derece mil dönüş açısı
· 10.000 dönüş kullanım ömrü
· 6 Kgf.com mil durdurma kuvveti
· Maks. 235 °C ± 5 °C lehimleme sıcaklığı (3 saniyeden az)
· Direnç terminali Karbondur
· Metal Milli
