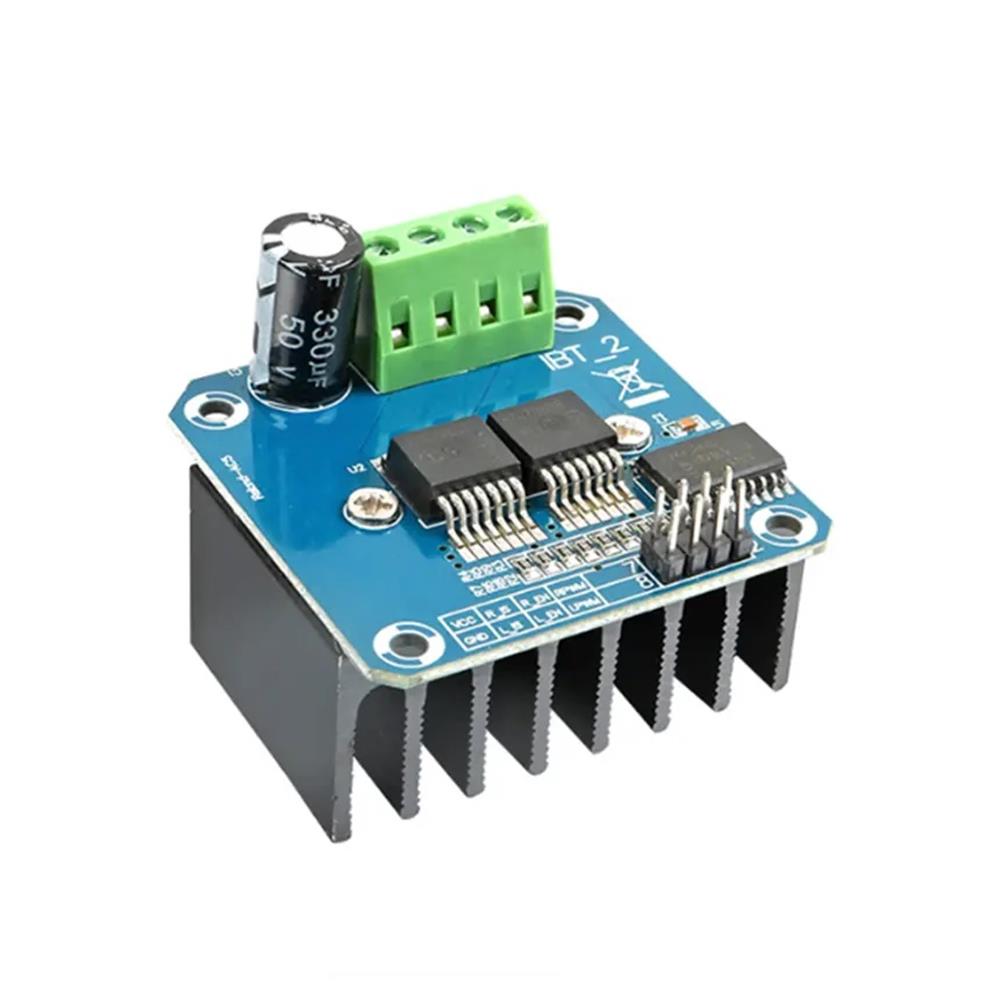

BTS7960B Motor Sürücü Kartı (SK216)

Arduino gibi mikrodenetleyici kartlar ile kolaylıkla kullanılan BTS7960B Motor Sürücü Kartı lojik seviye girişleri, akım algılaması, dönüş hızı ayarı, aşırı sıcaklık algılama, aşırı gerilim algılama ve kısa devre koruması gibi özelliklere sahiptir.


Pik akımı olarak 43A’e kadar çıkabilen BTS7960B Motor sürücü kartı altında bulunan pasif soğutucu sayesinde harici bir soğutma yapmadan 20A sürekli akım değerine kadar motor sürebilmektedir.


• 6 ile 27V DC giriş (27.5V limit voltajıdır )
• Çift BTS7960B H köprüsü uygulaması
• 43 Amper’e kadar pik akımı
• 20 Amper’e kadar sürekli motor sürme
• Kart altında pasif soğutucu
• 25 kHz’e kadar PWM kabiliyeti
• 3.3V ~ 5V kontrol giriş seviyesi
• PWM veya level kontrol modu
• 0 ile %100 duty çevrim
• Yüksek Voltaj altında kilitlenme özelliği
• Düşük voltaj altında kapanma özelliği

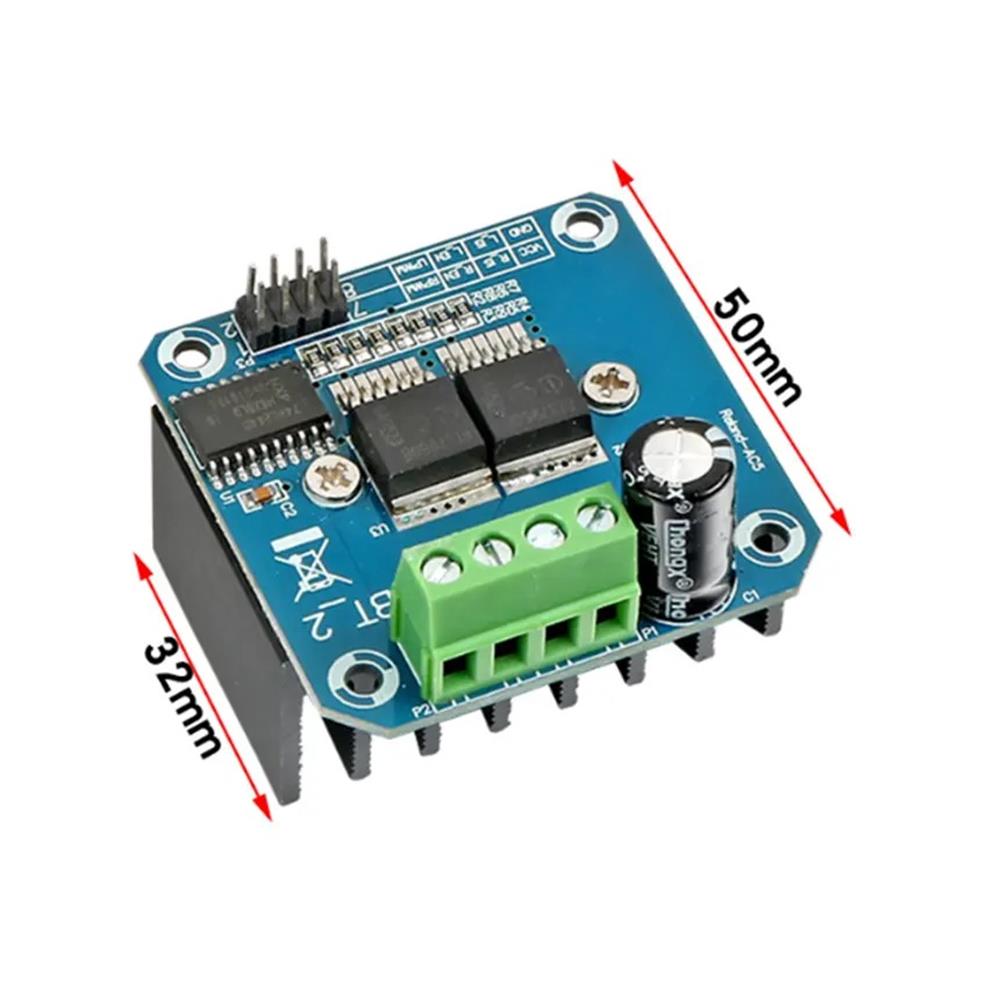

• 50x50x43 mm boyutlarında
• 66 gr ağırlığında

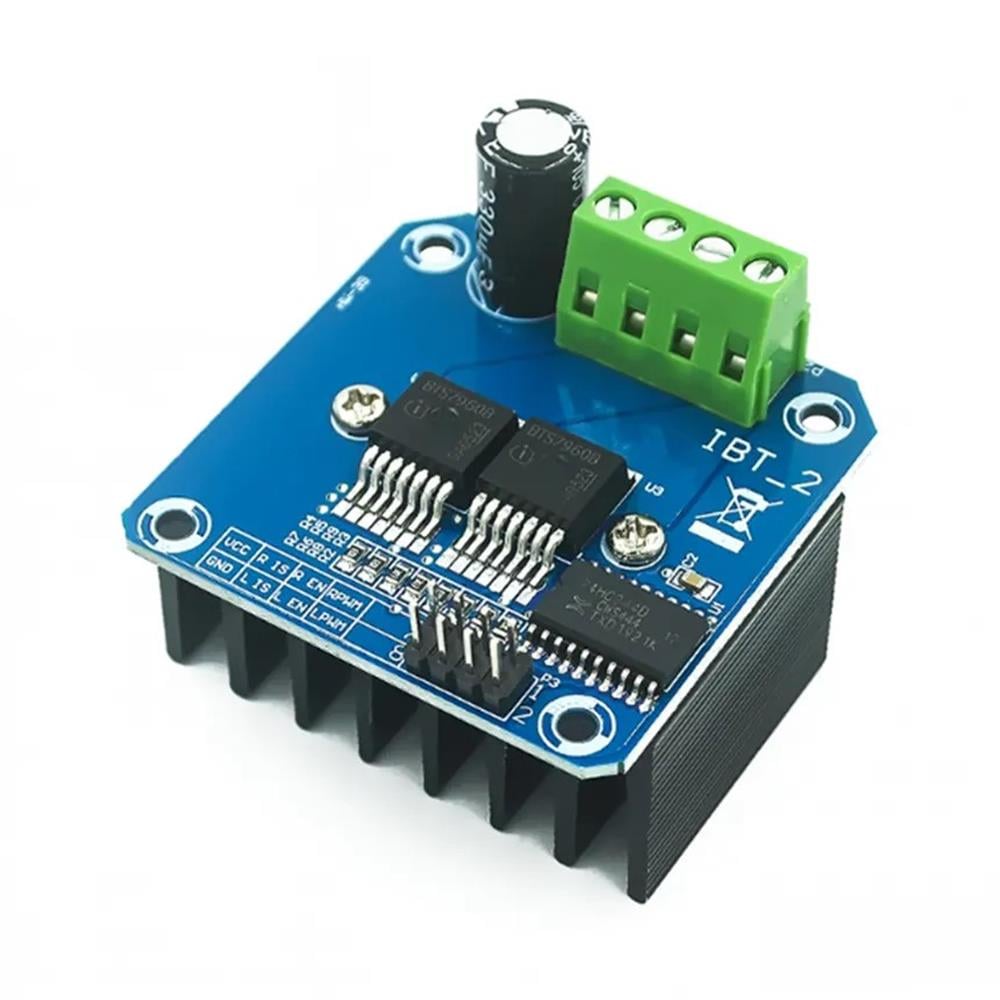

1.RPWM : İleri Sürme veya PWM sinyali (High aktif)

2.LPWM : Geri Sürme veya PWM sinyali (High aktif)

3.R-EN : İleri Sürüş Etkinleştirme Girişi (High aktif, Low devre dışı) (Enable pini)

4.L-EN : Geri Sürüş Etkinleştirme Girişi (High aktif, Low devre dışı) (Enable pini)

5.R_IS : İleri sürüş sense pini, alarm çıkışı

6.R_IS : Geri sürüş sense pini, alarm çıkışı

7.Vcc : +5V Güç mikrodenetleyici

8.GNd : Mikrodenetleyici ground pin


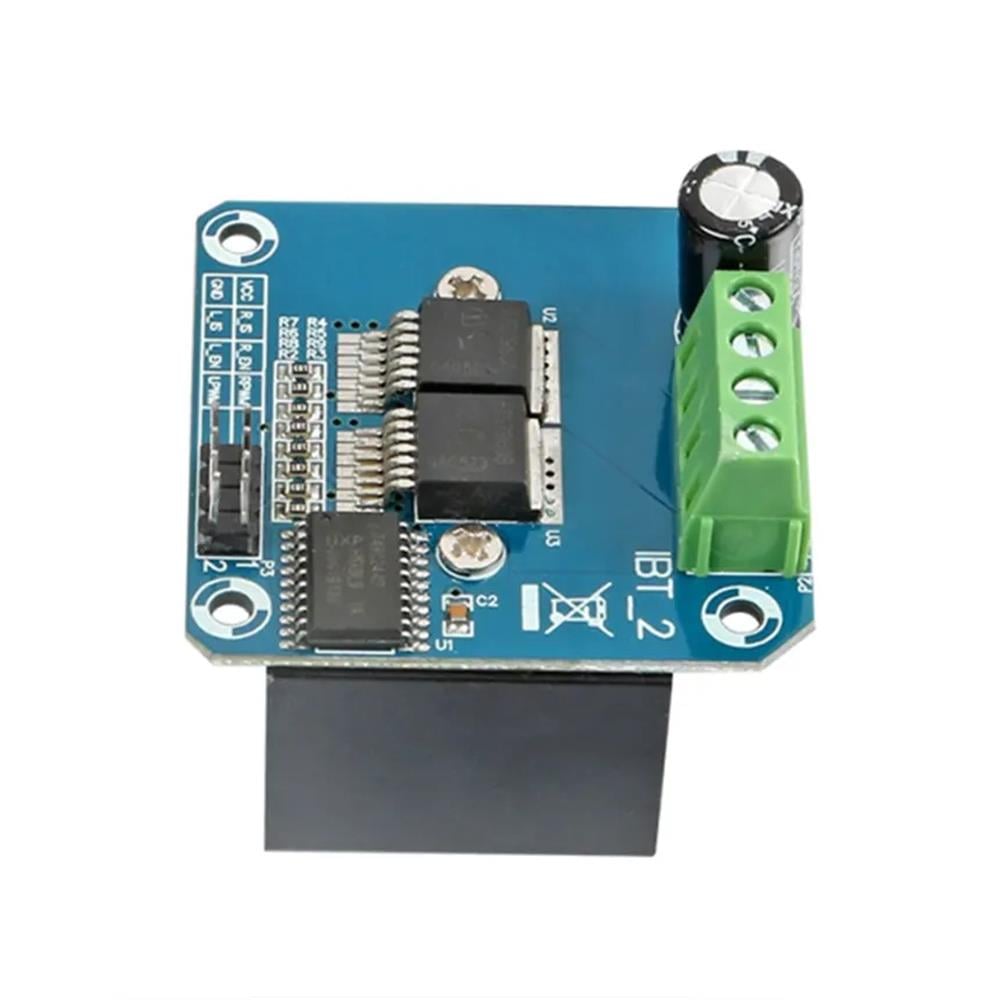

• B+ : Motor Güç Bağlantısı Pozitif : 6 ile 27V DC arası
• B- : Motor Güç bağlantısı Negatif (Toprak)
• M+ : Motor Çıkışı Pozitifi
• M - : Motor Çıkışı Negatif

• RPWM : Arduino Uno D5 pini
• LPWM : Arduino Uno D6 pini
• R-EN : Arduino 5V pini
• L-EN : Arduino 5V pini
• R-Is : Boş
• L-Is : Boş
• VCC : Arduino 5V
• GND : Arduino GND
• B+ : Güç Kaynağı Pozitif Girişi
• B : Güç Kaynağı Negatif Girişi ve Mikrodenetleyici kartınızla ortak grounda bağlanmalıdır
• M+ : Motor Pozitif Girişi
• M- : Motor Negatif Girişi
