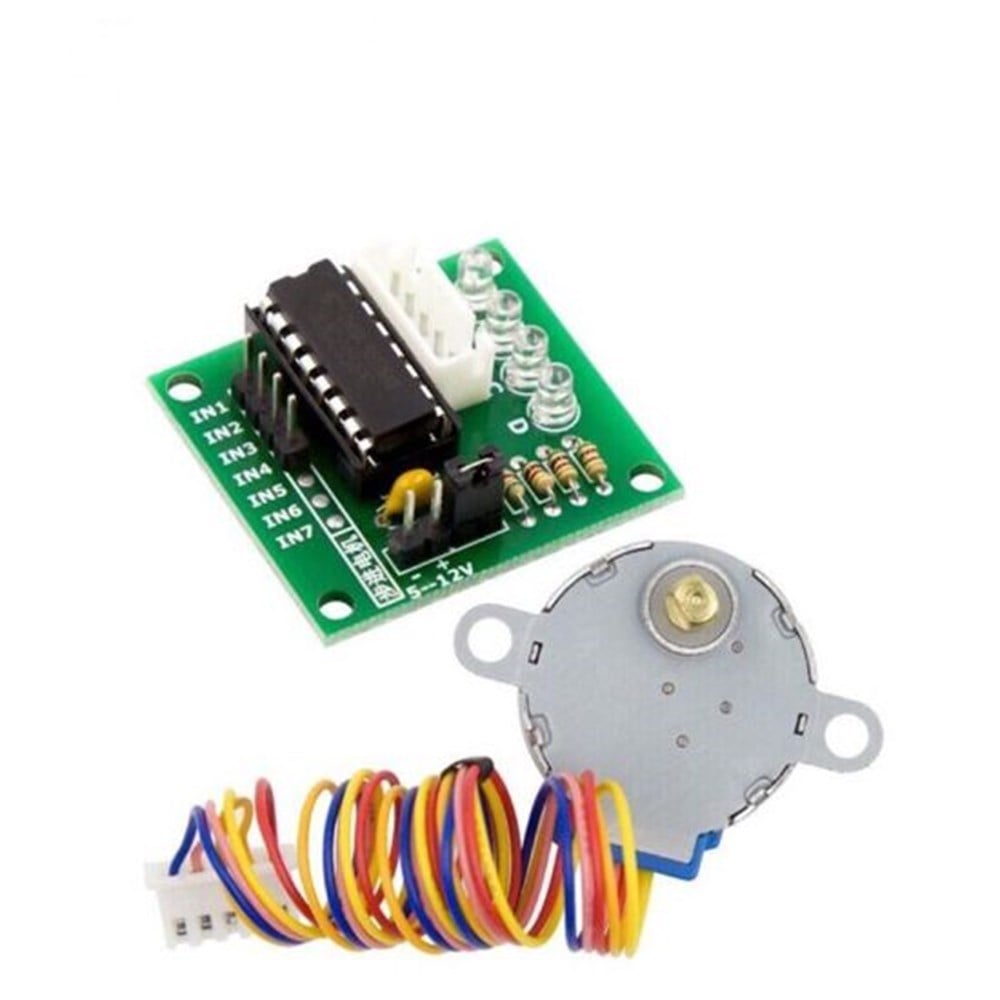

5V Step Motor ve ULN2003A Sürücü Kartı Seti

Marka : Kompent
Fiyat : ₺11,08  + KDV
KDV Dahil : ₺13,07

28 BYJ-48 Redüktörlü Step Motor
ULN2003A Step Motor Sürücü Kartı
4 Faz durum gösterge LED

5V Step Motor ve ULN2003A Sürücü Kartı Seti


Step Motorlar adından anlaşılacağı üzere adım adım hareket eden motorlardır, uygulanan elektriksel darbelerini, şaftlarının dönme aralıklarındaki artışlara dönüştürerek çalışırlar.



Step Motor 4 fazlıdır ve 4 kontrol giriş gerektirmektedir. Girişlerin darbelenmesi sonuç motor üzerinde birkaç etkiye sebep olmaktadır



Uygulanan darbelerinin dizisi ile motor şaftının dönüş yönü belirlenir


Giriş darbelerin frekansı ile motor hızı belirlenir


Darbe sayısı motorun ne kadar döneceği belirlenir


28 BYJ-48 5V Step Motor ödev, uygulama projeleri gibi elektronik uygulamalarınızda kullanabileceğiniz uyumlu bir step motordur.


28 BYJ-48 5V Step Motor ile beraber gelen ULN2003A Step Motor Sürücü Kartı ile 28 BYJ-48 5V Step motor Arduino gibi mikrodenetleyici kartlar ile beraber kontrol edilebilmektedir.



ULN2003A step Motor Sürücü kartı üzerinde 4-faz LED bulunmaktadır. Bu sayede step motorun durumu kart üzerinden gözlemlenebilmektedir.

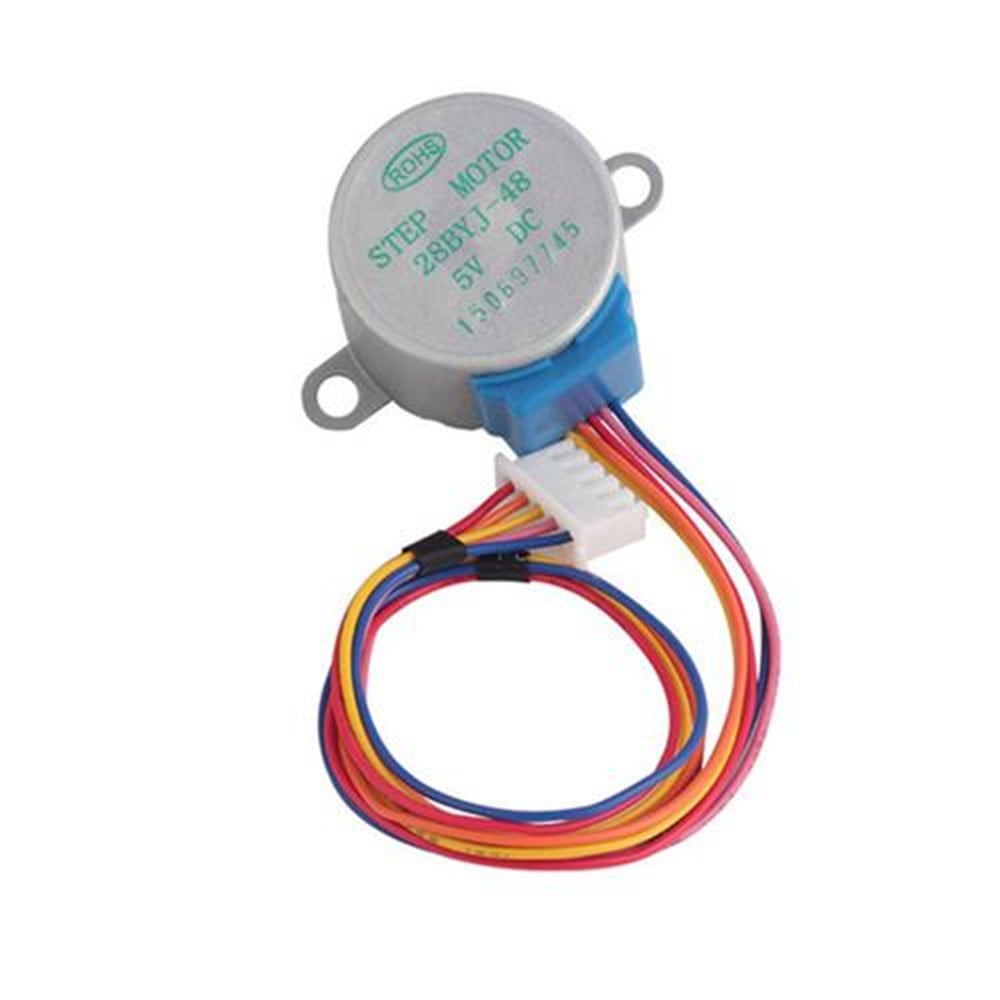

28 BYJ-48 5V Step Motor Özellikleri



·        28 BYJ-40 Step Motor Modeli

·        5 VDC voltaj

·        240 mA akım

·        4 faz

·        64:1 Gear oranı

·        24 cm kabo uzunluğu

·        28mm Motor Yuva Çapı

·        20mm Motor Yüksekliği (Şaft dahil değil)

·        42mm motor yuvası uzunluğu bağlantı bölmeleri dahil

·        8mm şaft uzunluğu

·        5 mm şaft çapı (Düz taraf 3mm)

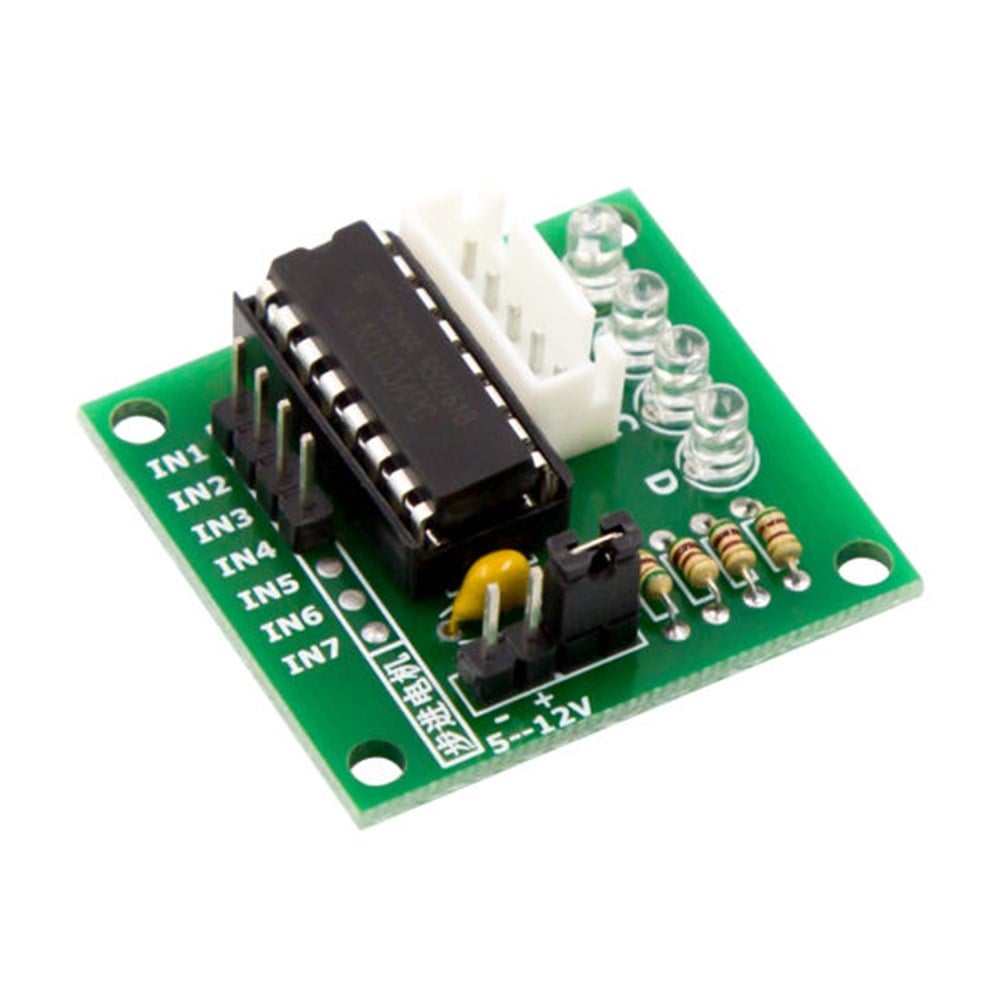

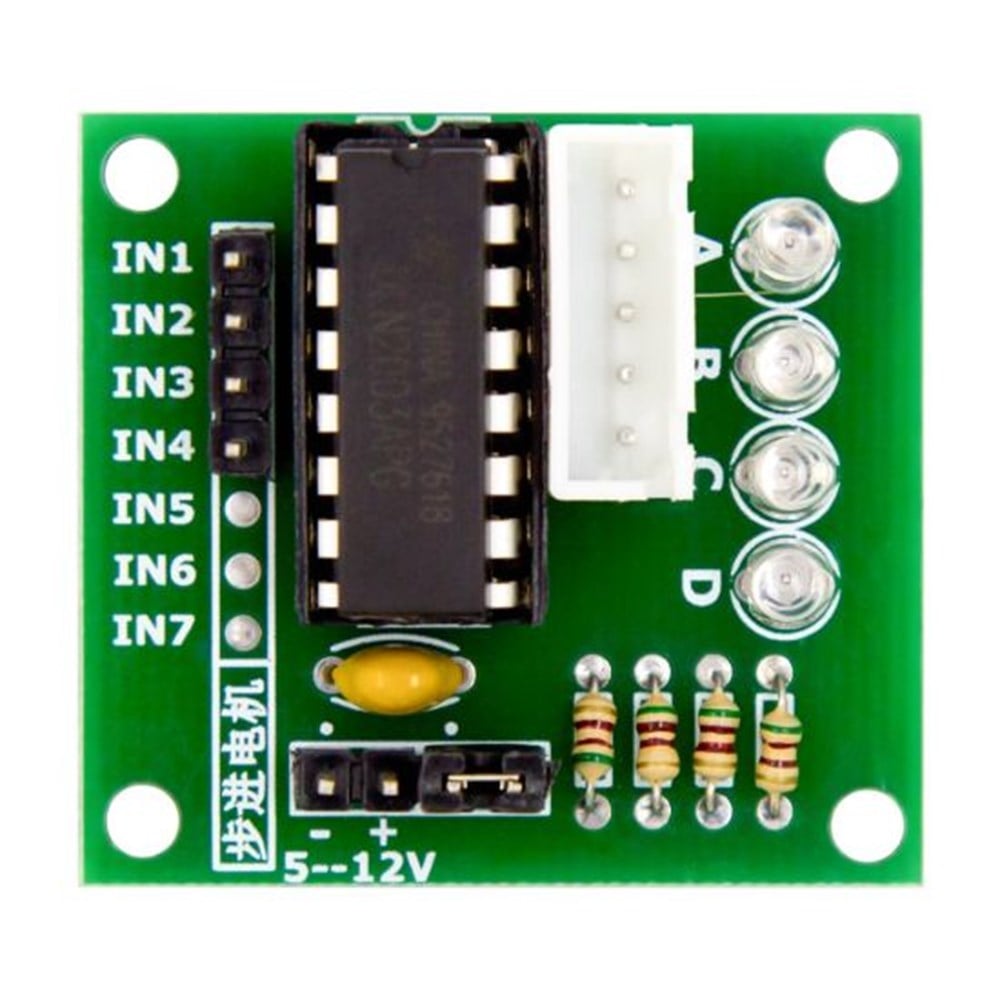

ULN2003A Step Motor Sürücü Kartı Özellikleri



·        Step Motorlar ile kolay bağlantı

·        A, B, C, D 4 faz durum gösterge ledleri ile step motor durum gözlemlenmesi

·        5V ile 12V arası giriş

·        35x32 mm boyutlarında
