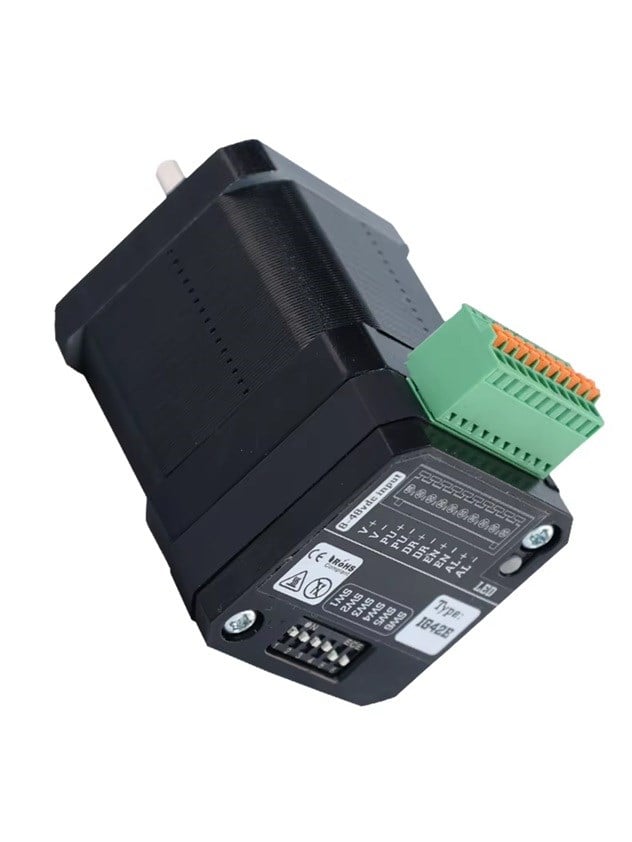

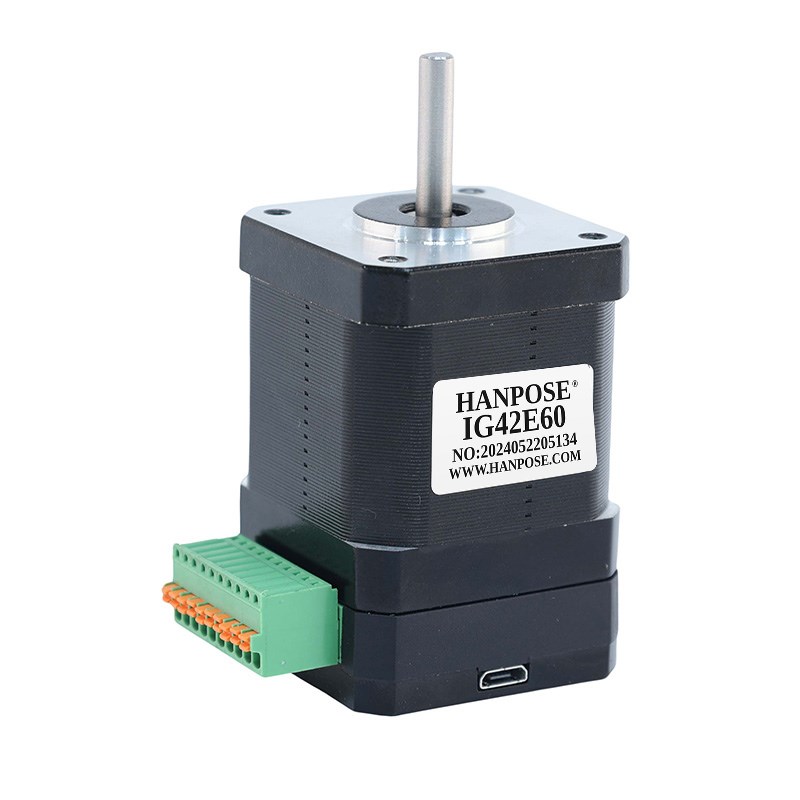

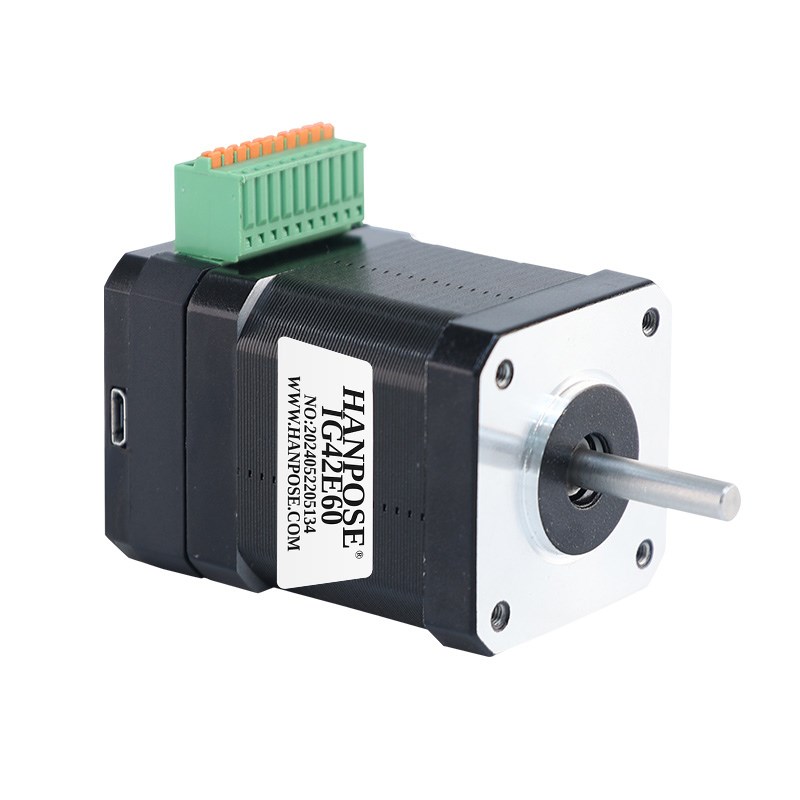

IG42E60 TTL Kapalı Çevrim Step Servo Motor
IG42E60, motor, encoder ve sürücü elektroniğini tek gövdede birleştiren entegre kapalı çevrim step servo motordur. NEMA 17, 42 mm gövde sınıfındaki bu model; CNC makineleri, robotik sistemler, lineer hareket mekanizmaları, 3D yazıcılar ve hassas otomasyon uygulamalarında kullanılmak üzere tasarlanmıştır.
IG42E60’ın en önemli avantajı, harici bir step motor sürücüsüne ihtiyaç duymamasıdır. Motorun arka bölümündeki entegre sürücü kartı, motor akımını ve encoder geri bildirimini kendi içinde yönetir. Arduino, ESP32, STM32 ve benzeri mikrodenetleyiciler yalnızca 5 V TTL seviyeli STEP, DIR ve isteğe bağlı ENABLE kontrol sinyallerini gönderir.
Harici Sürücü Gerektirmeden Mikrodenetleyici Kontrolü
Motorun dahili sürücüsü sayesinde TB6600, DM542 veya CL57 gibi harici bir step motor sürücüsü kullanılmadan doğrudan mikrodenetleyici kontrolü yapılabilir. Arduino ve benzeri kartlar motoru beslemez; yalnızca STEP, DIR ve ENABLE sinyallerini üretir. Motorun ana enerjisi ayrı ve uygun bir DC güç kaynağından sağlanmalıdır.
Bu yapı; pano alanını azaltır, kablolamayı sadeleştirir ve prototip kurulumunu hızlandırır. Özellikle eğitim, robotik ve kompakt otomasyon projelerinde harici sürücü ihtiyacının ortadan kalkması önemli bir kullanım avantajıdır.

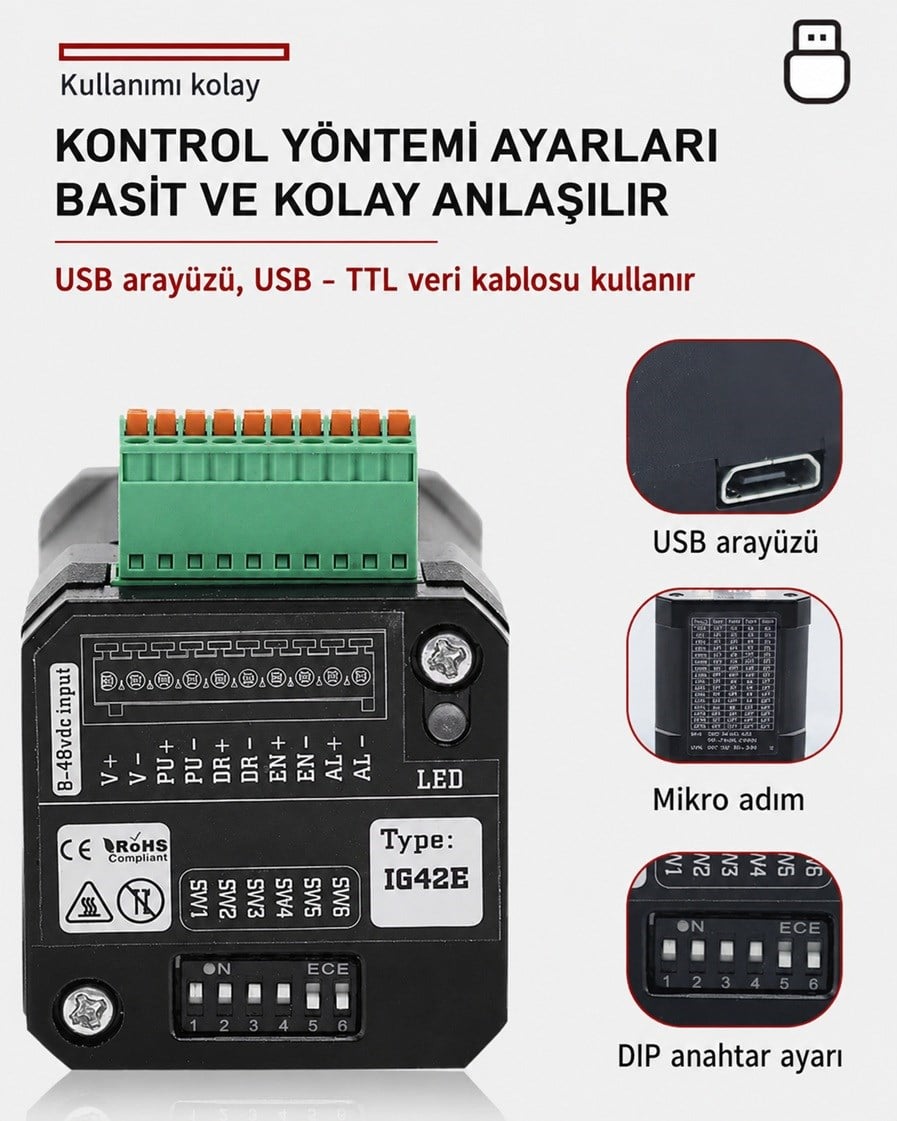

USB-TTL Haberleşme Desteği
IG42E60 üzerinde ayrıca USB-TTL bağlantı arayüzü bulunur. Uygun bir USB-TTL dönüştürücü kablo kullanılarak motorun entegre kontrol kartıyla TTL seviyesinde seri haberleşme kurulabilir. Bu bağlantı, desteklenen komut protokolüne göre hız, konum, çalışma modu veya parametre ayarları için kullanılabilir.
Kapalı Çevrim Step Servo Teknolojisi
IG42E60 üzerindeki encoder, rotor konumunu entegre sürücüye geri bildirir. Sürücü, komut edilen hareket ile gerçek rotor konumunu karşılaştırarak motor akımını ve hareketini düzenler. Böylece klasik açık çevrim step motorlarda görülebilen adım kaçırma riski azaltılır.
Kapalı çevrim yapı; hızlanma, ani yük değişimi ve yüksek devir çalışma sırasında daha kararlı hareket, daha düşük titreşim ve daha güvenilir konumlandırma elde edilmesine yardımcı olur.
Desteklenen Kontrol Yöntemleri
- STEP/DIR Kontrolü: Mikrodenetleyiciden pulse ve yön sinyaliyle hız, yön ve konum kontrolü
- Çift Pulse Kontrolü: CW ve CCW için ayrı pulse girişleriyle hareket kontrolü
- ENABLE Kontrolü: Motor çıkışını etkinleştirme veya serbest bırakma
- USB-TTL Haberleşme: Uygun dönüştürücü ve komut protokolüyle seri veri iletişimi
- Alarm Çıkışı: Harici kontrol sistemine hata veya takip durumu bildirimi
- DIP Anahtarı Ayarları: Mikroadım, pulse modu ve dönüş yönü seçimi
Arduino ile Doğrudan Kontrol
PU, DIR ve EN girişlerinin TTL uyumlu olması sayesinde Arduino Uno, Mega ve benzeri mikrodenetleyiciler motorun entegre sürücüsüne doğrudan kontrol sinyali gönderebilir. Araya ayrıca bir step motor sürücüsü koymaya gerek yoktur.
Tipik bağlantıda Arduino’nun dijital çıkışlarından biri PU/STEP girişine, biri DIR girişine ve isteğe bağlı olarak biri EN girişine bağlanır. Arduino GND ile sinyal eksi uçları ortaklanır. Motorun V+ ve V− besleme terminalleri ise uygun ayrı DC güç kaynağına bağlanır.
Önemli: Motor Arduino’nun 5 V pininden beslenmez. Arduino yalnızca düşük güçlü kontrol sinyallerini sağlar; motor akımı entegre sürücü ve harici güç kaynağı üzerinden sağlanır.
Açık Çevrim Sistemlere Göre Avantajları
- Encoder ile gerçek zamanlı rotor konumu takibi
- Adım kaçırma riskinin azaltılması
- Harici step motor sürücüsü gerektirmeyen entegre yapı
- Arduino ve benzeri mikrodenetleyicilerden doğrudan kontrol
- USB-TTL üzerinden seri haberleşme desteği
- Daha az kablolama ve daha kompakt sistem tasarımı
- 3000 rpm seviyesine kadar yüksek hız desteği
- Daha düşük titreşim ve gürültü
Hanpose IG42E60 Kullanım Alanları
- Arduino ve mikrodenetleyici tabanlı hareket projeleri
- CNC router ve küçük freze eksenleri
- 3D yazıcı ve özel baskı sistemleri
- Robotik kol ve hassas hareket mekanizmaları
- Lineer kızak, vidalı mil ve kayış tahrikli sistemler
- Kamera hareket ve konumlandırma platformları
- Dozajlama, etiketleme ve paketleme makineleri
- Üniversite, Ar-Ge ve eğitim projeleri
Hanpose IG42E60 Öne Çıkan Özellikleri
- NEMA 17, 42 mm gövde sınıfı
- 0,7 N·m tutma torku
- 1,8° adım açısı
- 2,5 A faz akımı
- 60 mm motor gövde uzunluğu
- Entegre kapalı çevrim sürücü
- TTL STEP/DIR kontrolü
- USB-TTL haberleşme arayüzü
- Harici sürücü olmadan Arduino kontrolü
- 3000 rpm maksimum hız desteği

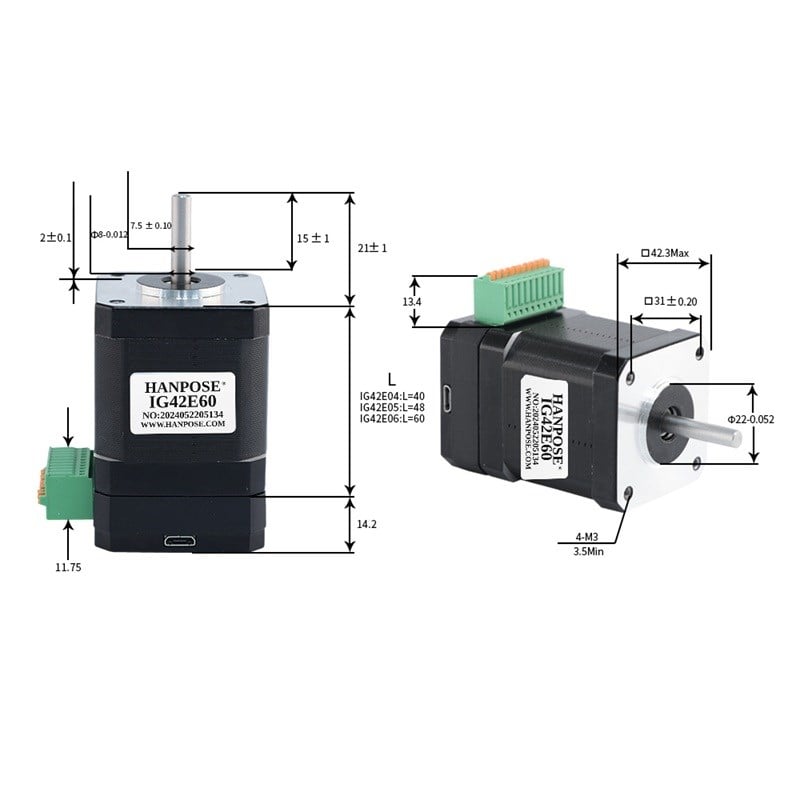

Hanpose IG42E60 Teknik Özellikler
- Marka: Hanpose
- Ürün Modeli: IG42E60
- Motor Tipi: Entegre sürücülü kapalı çevrim step servo motor
- Gövde Sınıfı: NEMA 17, 42 mm sınıfı
- Adım Açısı: 1,8°
- Tam Adım Sayısı: 200 adım/devir
- Gövde Uzunluğu: 60 mm
- Faz Akımı: 2,5 A
- Faz Direnci: 1,3 Ω
- Faz Endüktansı: 3,2 mH
- Tutma Torku: 0,7 N·m / 70 N·cm
- Rotor Ataleti: 116 g·cm²
- Motor Ağırlığı: 700 g
- Sürücü Yapısı: Motor gövdesine entegre
- Dijital Kontrol Seviyesi: TTL
- Kontrol Girişleri: STEP/PU, DIR ve EN
- Seri Haberleşme: TTL
- Bilgisayar Bağlantısı: USB-TTL dönüştürücü üzerinden
- Mikroadım Seçenekleri: 400, 800, 1.000, 1.600, 2.000, 3.200, 4.000, 5.000, 6.400, 8.000, 10.000, 12.800, 20.000, 25.600, 40.000 ve 51.200 pulse/devir
- Klemens Bağlantıları: V+, V−, PU+, PU−, DIR+, DIR−, EN+, EN−, AL+, AL−
- Şaft Çapı :5 mm
- 25 mm şaft uzunluğu
- D Yapı şaft
- D Yapı şaft uzunluğu 18 mm
- Besleme Gerilimi: 8-48V
