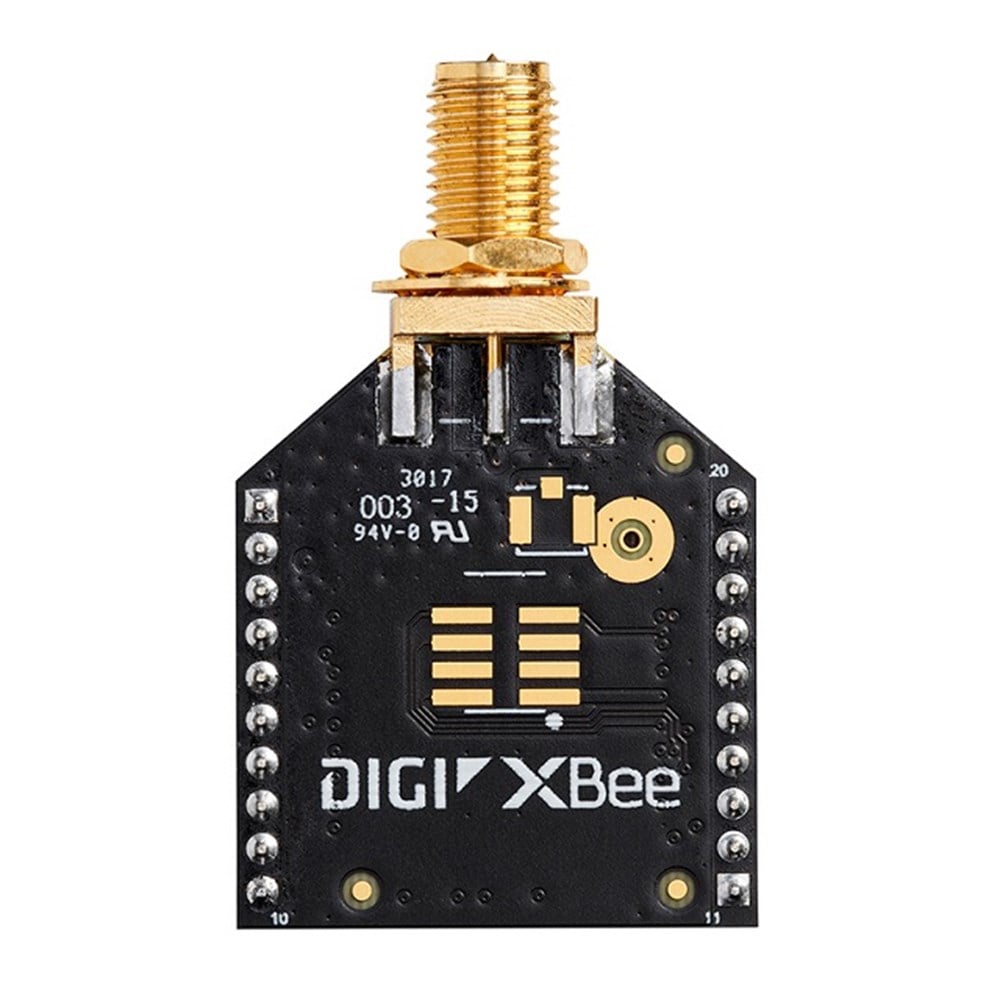

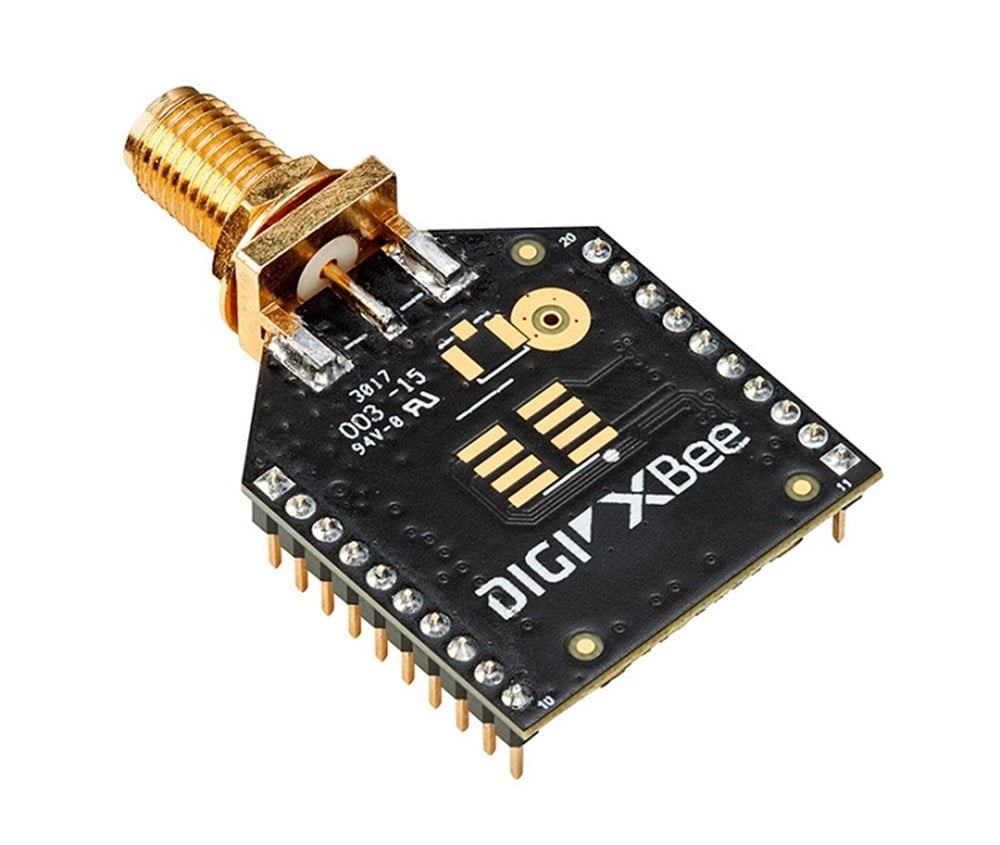

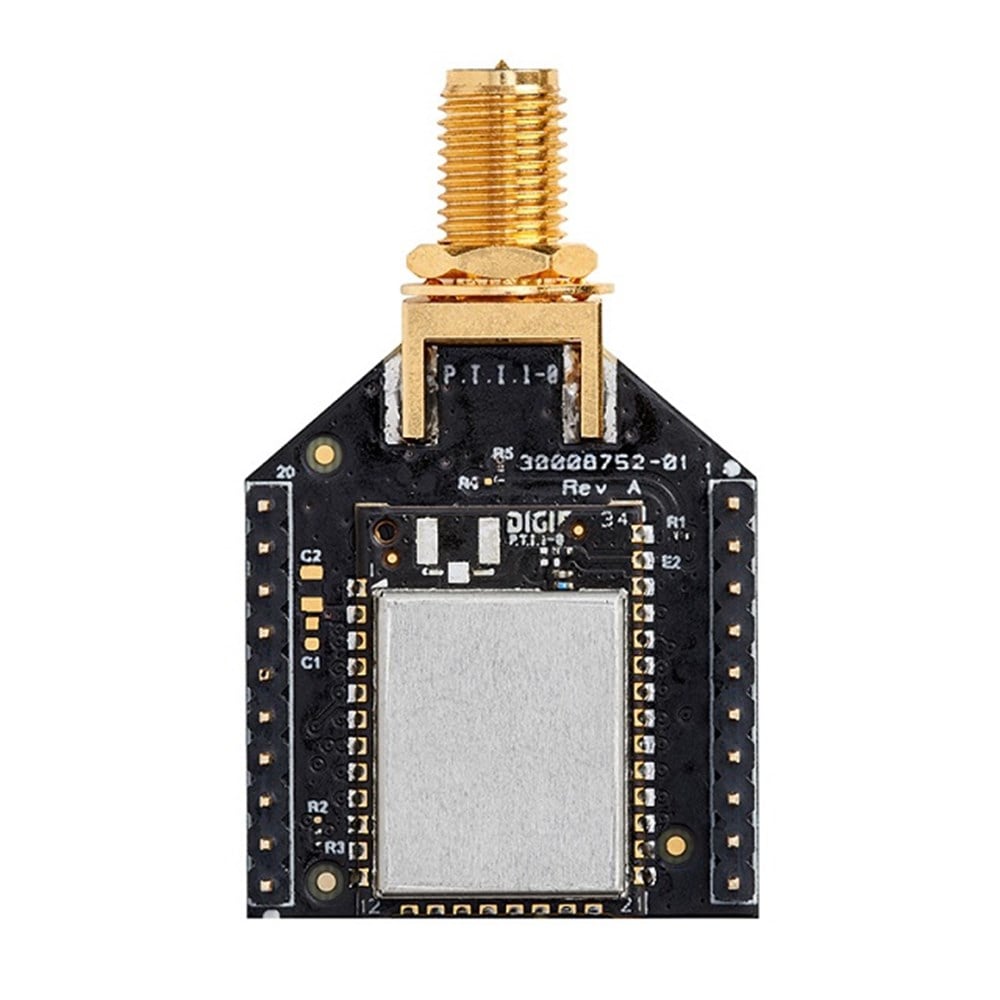

XBee3 Pro 2.4 Ghz Zigbee 3.0 Modülü 79mW SMA Anten XBee 3 Pro Serisi XB3-24Z8ST
XBee 1 serisi ve XBee 2 serisinin yıllarca süren popülerliğinin ardından her iki serininde en iyisini sunan XBee 3 serisi artık stoklarda…
Digi XBee 3 Serisi sadece 802.15.4 ve Zigbee protokollerinin yanı sıra Bluetooth Low Energy protokolü içinde çözüm olanağı sunmaktadır.
Modüller ile UART ve SPI üzerinden konuşabilmektedir.
XBee 3 Pro Modülleri ile iç mekanda 90m, dış mekanda ise 3200 metreye kadar çeşitli cihazlar ile konuşmak için bir ağ kurulabilmektedir.
Xbee2 Pro Modüllerine göre artırılmış RF çıkış gücüne sahip Xbee3 Pro Modülleri 79mW RF çıkış gücüne sahiptir.
XBEE3 Modülleri birden çok frekans ve kablosuz protokoller arasında geçiş yapma esnekliğini sunmaktadır.
Digi XBee3 Zigbee 3.0 modülleri bina otomasyonu, akıllı enerji, dijital sağlıklı uygulamaları, akıllı aydınlatma, ısıtma gibi bir çok alanda cihazların birlikte çalışması için bir ekosistem oluşturulmasına olanak sağlmaktadır.
Digi XBee3, Zigbee, 802.15.4, Digimesh ve BLE dahil olmak üzere bütün protokoller için bir modüldür ve Digi XCTU ile yapılandırılabilmektedir.
Digi XBee3 modülleri ile harici mikrodenetleyici kullanmadan MicroPyton ile akıllı çözümler yapılabilmektedir.
Digi XBee3 Pro Zigbee 3.0 XB3-24Z8ST Modülü, 2.4 GHz, THT, SMA Anten girişine sahiptir. XBee3 Pro Modüllerle uyumlu SMA antenini buradan inceleyebilirsiniz.
Kullanım İpucu: BLE enable hale getirildiğinde, XBee3 Pro modülleri uyku moduna girmemektedir.
XB3-24Z8ST Özellikler
- Through Modül, pinleri lehimlenmiş
- SMA Anten girişi
- Silicon Labs EFR32MG SoC Chipset
- Bluetooth Low Energy
- Zigbee 3.0 protokolü
- 128/256 bit AES şifreleme
- Maks. 90m (300 ft) iç mekan haberleşme aralığı
- Maks. 3200 m (2 mile) dış mekan haberleşme aralığı
- 79mW (+19 dBm) RF çıkış gücü
- -103 dBm Normal Mod alıcı hassasiyeti
- UART,SPI,I2C seri data arayüzleri
- API veya AT komutları, lokal veya kablosu yapılandırma methodu
- ISM 2.4 GHz frekans
- 4 adet 10 bit ADC girişi
- 15 adet Dijital I/O
- -40 °C ile 85°C arası çalışma sıcaklığı
- 2.438 x 2.761 cm boyutlar
- 1 MB / 128 KB RAM (MicroPhyton için 32KB)
- 2.1 ile 3.6V arası çalışma
- 19 dBm’de 135 mA iletim akımı
- 17mA alıcı akımı
- 2 mikroamper kapanma akımı
- Through Hole Modül
XB3-24Z8ST Teknik Dökümanlar
Digi XBee3 Serisi Teknik Doküman
XBee3 Zigbee 3.0 Kullanım Kitapçığı
XBee Örnek Projeler
XCTU Kullanım Kitapçığı
XBee3 Zigbee 3.0 Modülü Teknik Çizimler İndirme Linki (Altium için)
XBee3 Zigbee 3.0 Modülü Teknik Çizimler İndirme Linki (Step Dosyası)
XCTU v. 6.5.4 Yazılımı Windows x86/x64 İndirme Linki (Exe Dosyasıdır)
XCTU v. 6.5.4 Yazılımı MacOS X İndirme Linki (Exe Dosyasıdır)
