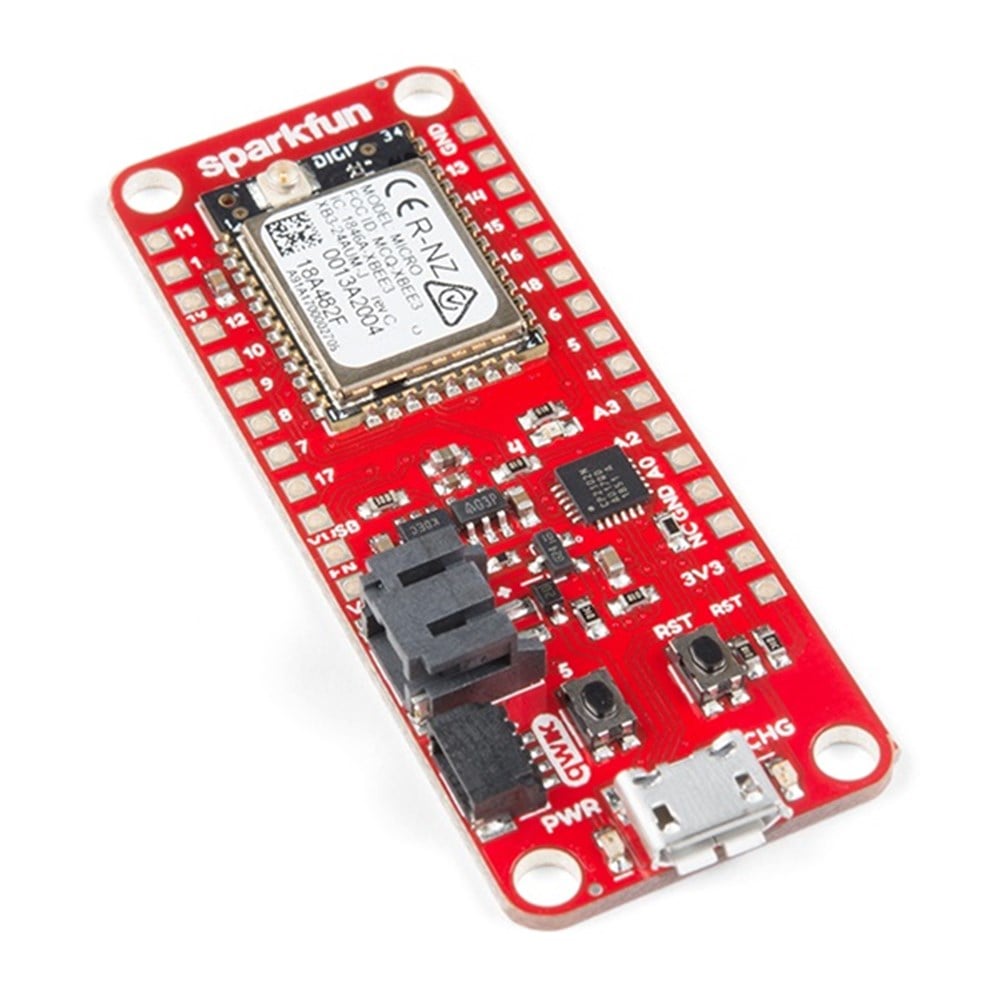

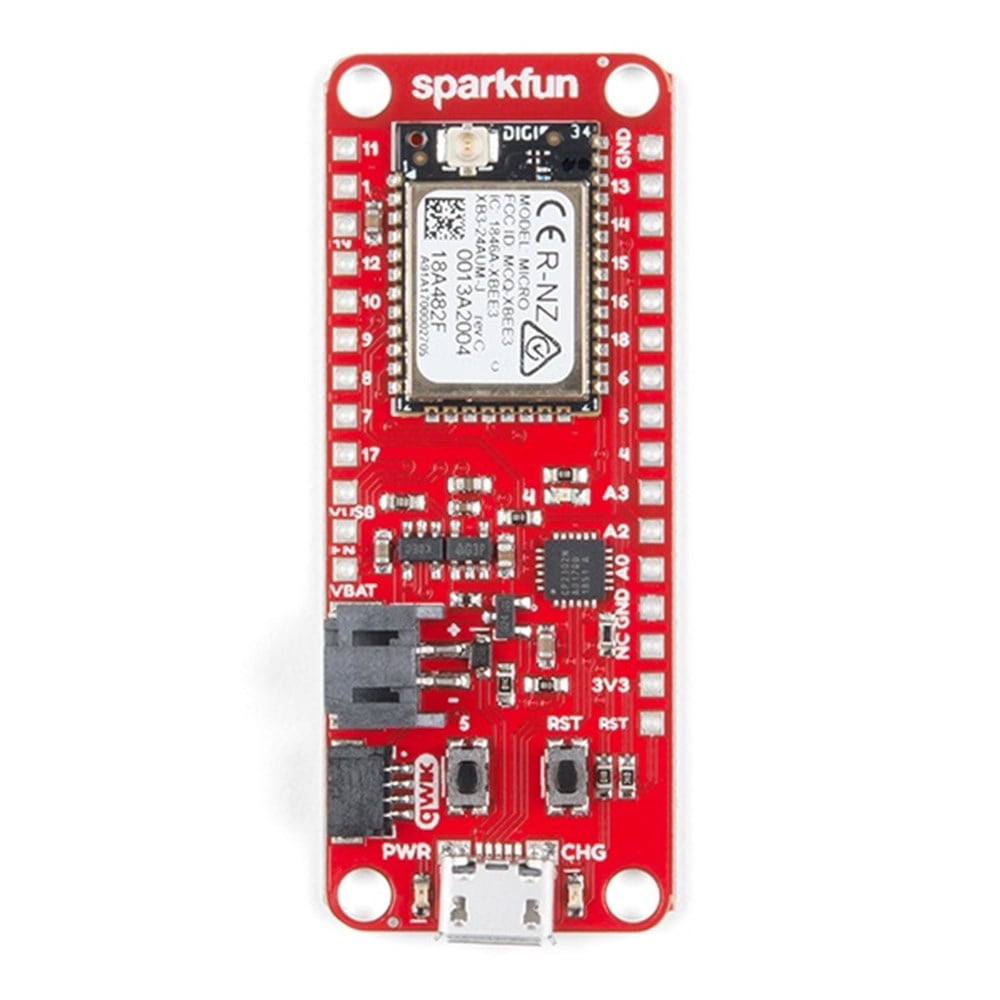

Digi XBee3 Geliştirme Kartı U.FL Anten 2.4GHz Zigbee (XB3-24AUM-J) (SN435)

XBee3 Geliştirme kartı üzerinde Xbee 3 Mikro modülü XB3-24AUM-J kullanılmıştır. Kart üzerinden 20 I/O pini bulunmaktadır. Kart üzerinde U.FL anten konnektörü bulunmaktadır. Bu sayede daha uzun mesafelerde haberleşme imkanı sağlamaktadır. Kart üzerinde Reset komutunu kolayca verebilmek için düğme bulunmaktadır.

Qwiic konnektörü ve JST konnektörü, pil bağlantıları için lehimsiz bir çözümsüz sunmaktadır. Bu sayede devre kurulum zamanları azaltmakta ve kolay bir hale getirmektedir.

XBEE3 Modülleri birden çok frekans ve kablosuz protokoller arasında geçiş yapma esnekliğini sunmaktadır.

Digi XBee3 Zigbee 3.0 modülleri bina otomasyonu, akıllı enerji, dijital sağlıklı uygulamaları, akıllı aydınlatma, ısıtma gibi bir çok alanda cihazların birlikte çalışması için bir ekosistem oluşturulmasına olanak sağlmaktadır.

Digi XBee3, Zigbee, 802.15.4, Digimesh ve BLE dahil olmak üzere bütün protokoller için bir modüldür ve Digi XCTU ile yapılandırılabilmektedir.


• U.FL Anten girişi
• Silicon Labs EFR32MG SoC Chipset
• 250Kbps RF, 1Mbps seri data hızı
• Bluetooth Low Energy
• Zigbee 3.0 protokolü
• Maks. 60m (200 ft) iç mekan haberleşme aralığı
• Maks. 1200 m (4000 ft) dış mekan haberleşme aralığı
• +8 dBm RF çıkış gücü
• -103 dBm Normal Mod alıcı hassasiyeti
• UART,SPI,I2C seri data arayüzleri
• API veya AT komutları, lokal veya kablosu yapılandırma methodu
• ISM 2.4 GHz frekans
• 4 adet 10 bit ADC girişi
• 15 adet Dijital I/O
• -40 °C ile 85°C arası çalışma sıcaklığı

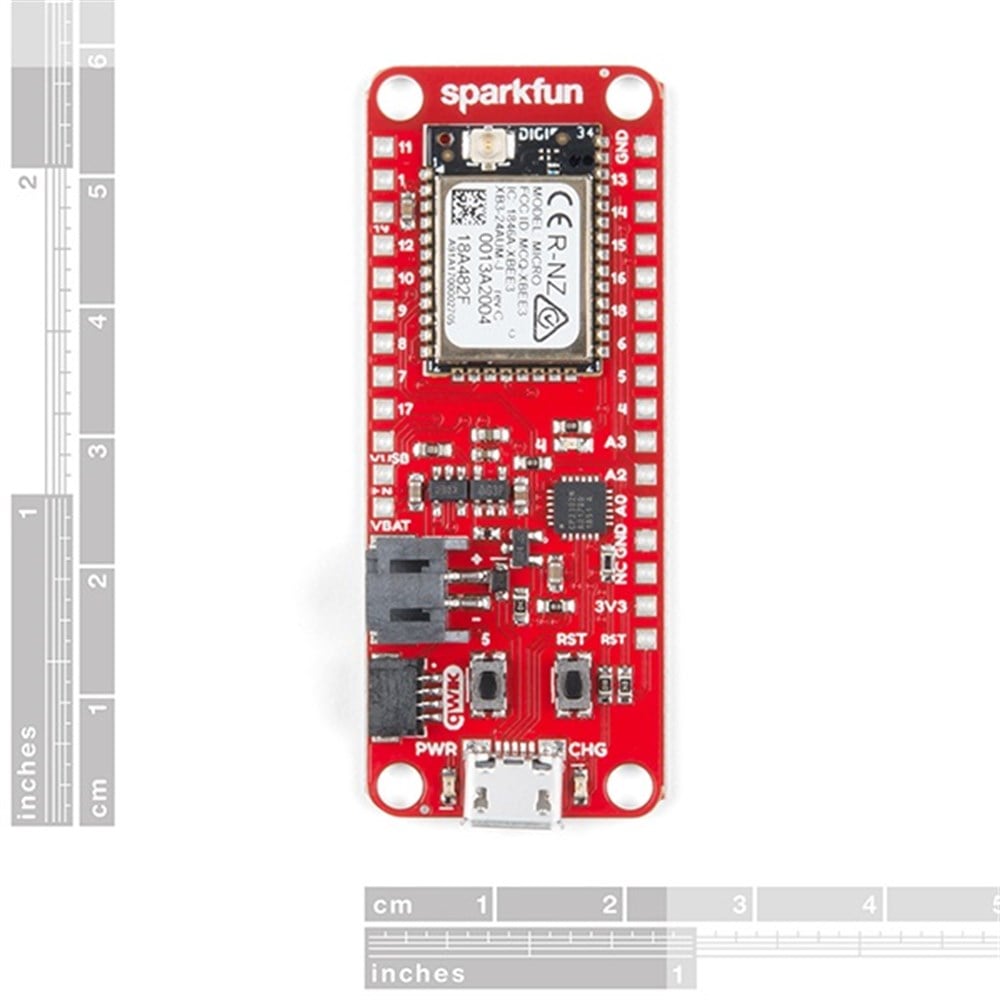

• 13x19x2 mm boyutlar (Sadece XBEE Kartı boyutudur)
• 1 MB / 128 KB RAM (MicroPhyton için 32KB)
• 2.1 ile 3.6V arası çalışma
• 19 dBm’de 135 mA iletim akımı
• 17mA alıcı akımı
• 2 mikroamper kapanma akımı
• Mikro Modül

• Xbee 3 Modülü XB3-24AUM-J

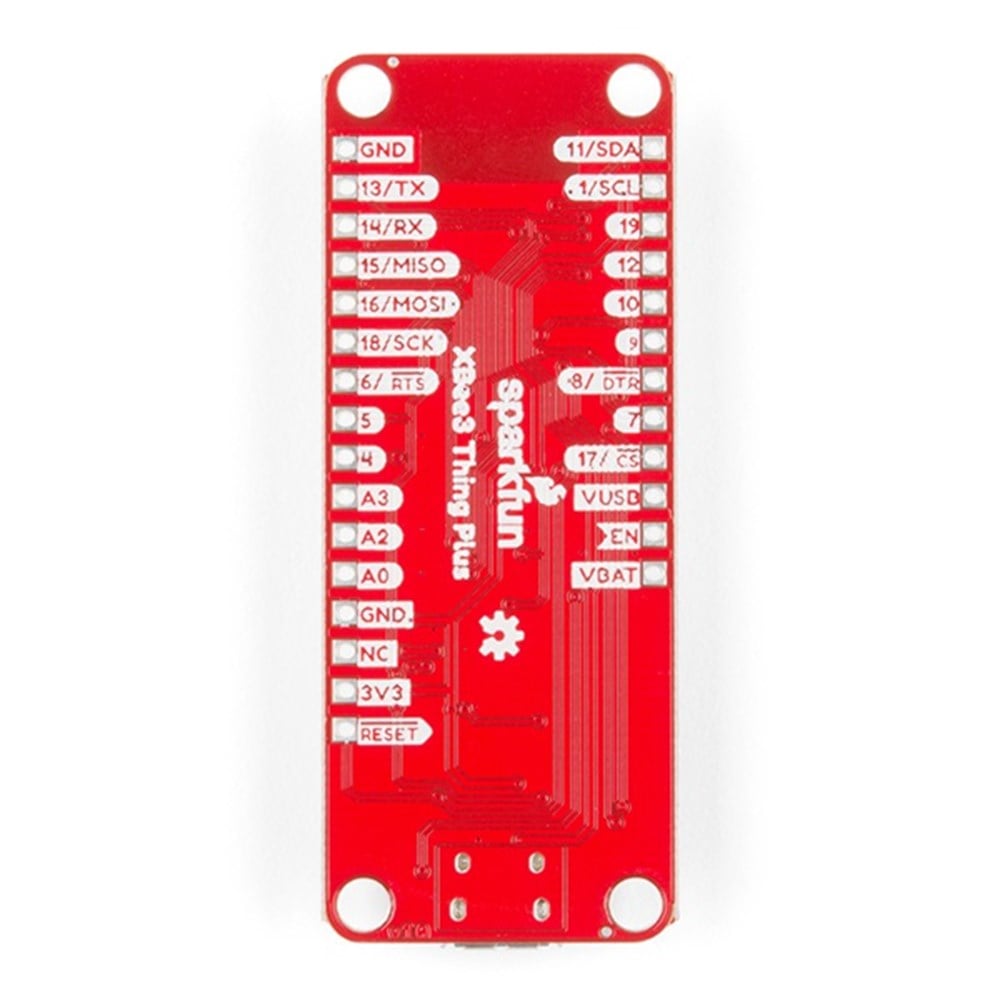

• 20 GPIO Pin
• Hem USB hem de kablosuz olarak X-CTU ve AT Komutu yapılandırması
• Qwiic Uyumlu
• 3.3V Lityum Polimer Piller için dahili sarj devresi ve konnektör
• 2.6V ile 3.6V DC arasında çalışma
• U.FL Konnektörü

Not : Mobil uygulamayı kullanmadığınız sürece wireless konfigürasyonu için ikinci XBEE modülü gerekmektedir.

Şematik
