XBee SMT Grove Geliştirme Kartı (76000979)

0,00
Marka : Digi
Fiyat : ₺1.319,11  + KDV
KDV Dahil : ₺1.582,93

Lehimleme yapmadan XBee SMT Modülleri ile çalışma
Sensör bağlantıları için 8 adet Grove konnektörü

FT232 USB-RS232 dönüştürücülü Mikro USB konnektör

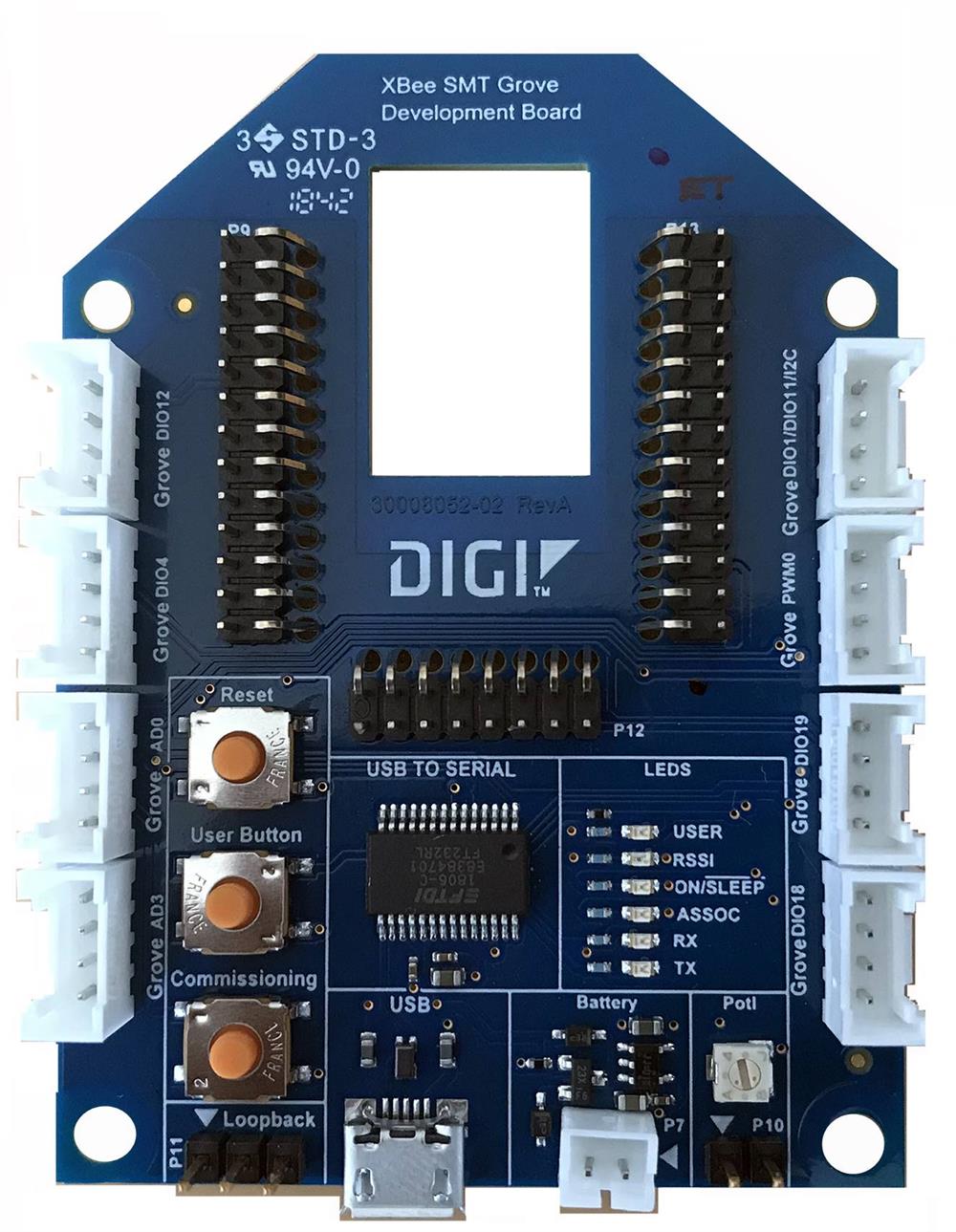

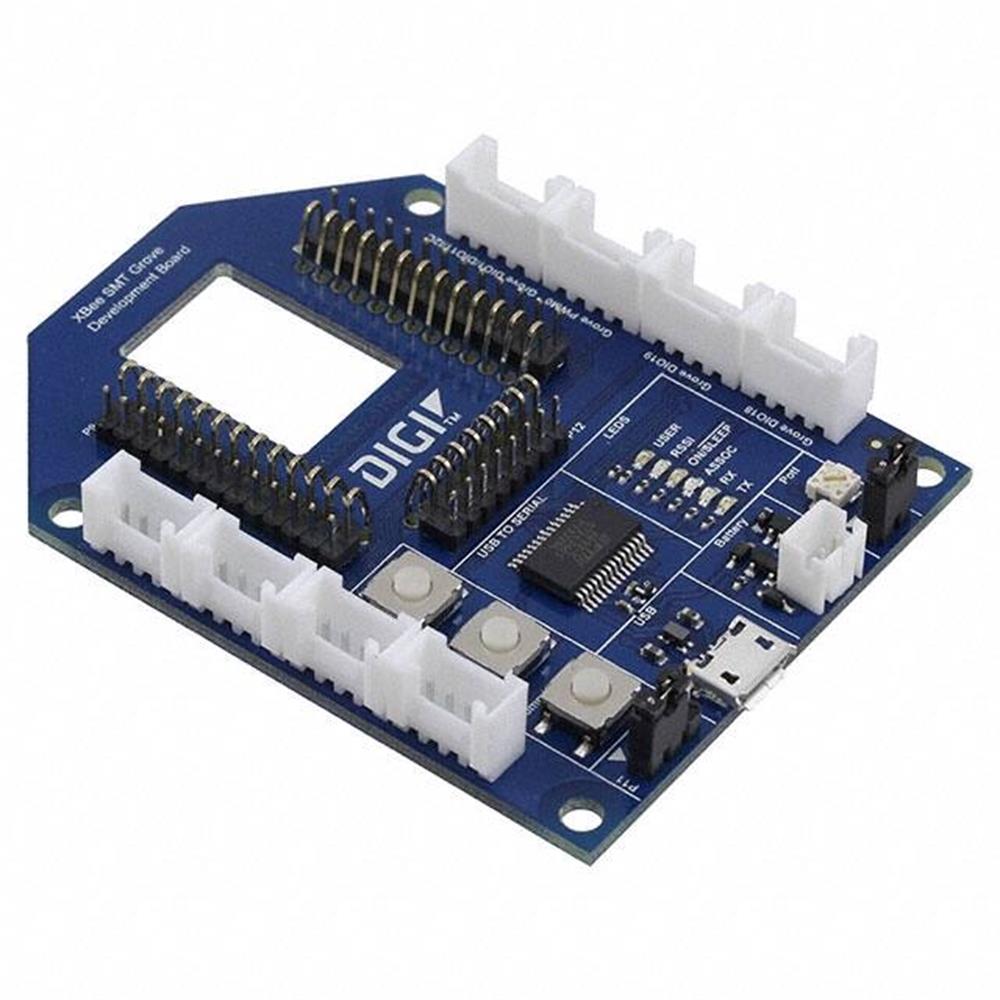

XBee Grove SMD Geliştirme Kartı




XBee Grove SMD Geliştirme Kartı, kullanımı kolay bir geliştirme kartıdır. Herhangi bir SMD yapılı XBee/XBee-PRO modülünü geliştirme kartına kolaylıkla bağlayarak, Xbee modülleri PC veya mikrodenetleyici ile beraber kullanılabilmektedir.


SMT XBee modülleri hiçbir lehimlemeye gerek kalmadan geliştirme kartı üzerine takılabilmektedir ve istenildiği zaman çıkartılabilmektedir. Ayrıca modül bağlantı yerinde test noktaları bulunmaktadır. Bu test noktaları XBee pinlerini açığa çıkartmaktadır ve bu pinlere jumper yolu ile de bağlantı sağlanabilmektedir.


Kartın ana özelliklerinden biri, bir Grove Modülü takabileceğiniz Grove konnektörlerine sahip olmasıdır. Harici sensörlerde grove konnektörü bağlantısı ile I2C hatları üzerinden XBEE modüllerine bğlanabilmektedir.


Stoklarımızda bulunan XB3-24Z8US-J modeli ile beraber kullanılabilmektedir ve XBee modülü PC ya da mikrodenetleyici üzerinden programlanmasına olanak sağlamaktadır.


XBee Grove SMD Geliştirme Kartı ve XB3-24Z8US-J modülünü set halinde buradan satın alabilirsiniz.

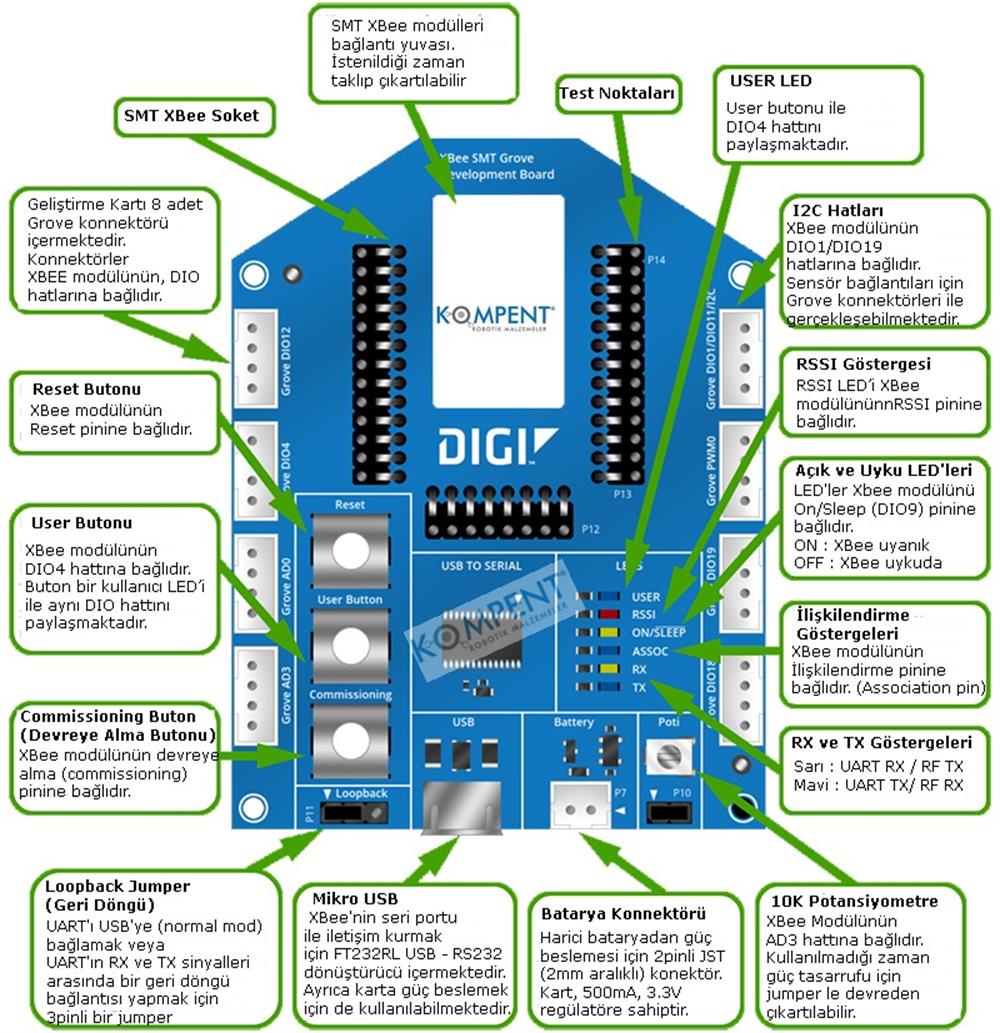

Geliştirme Kartı 8 adet Grove konnektörü içermektedir. Konnektörler XBEE modülünün DIO hatlarına bağlıdır.


XBee Grove SMD Geliştirme Kartı Üzerinde aşağıdaki butonlar bulunmaktadır;


  • Reset butonu. Reset butonu XBee modülünün Reset pinine bağlıdır.
  • User Butonu. XBee modülünün DIO4 hattına bağlıdır. Buton bir kullanıcı LED’i ile aynı DIO hattını paylaşmaktadır.
  • Commissioning Buton (Devreye Alma Butonu). XBee modülünün devreye alma (commissioning) pinine bağlıdır.


Kart üzerinde loopback(geri döngü) jumperi bulunmaktadır. UART'ı USB'ye (normal mod) bağlamak veya UART'ın RX ve TX sinyalleri arasında bir geri döngü bağlantısı yapmak için 3pinli bir jumperdır.


Kart üzerinde bulunan micro USB konnektörü XBee'nin seri portu ile iletişim kurmak için FT232RL USB - RS232 dönüştürücü içermektedir. Ayrıca karta güç beslemek için de kullanılabilmektedir. Yeşil ve sarı LED’ler TX ve RX hatlarının durumunu gösterir.


XBee Grove Geliştirme Kartı, microUSB konektörü ile 5V beslemeden veya 2pinli  JST (2mm aralıklı) konektörüne bağlanabilen harici bir bataryadan güç alabilir. Her iki konektöre de güç kaynağı bağlanırsa, kart USB konektöründen güç almaktadır.


Kart, 500mA kaynak üreten bir 3.3V regülatöre sahiptir.


Kart üzerinde 10K Potansiyometre bulunmaktadır. Potansiyometre XBee Modülünün AD3 hattına bağlıdır.  Kullanılmadığı zaman güç tasarrufu için potansiyometrenin altında bulunan jumper ile devreden çıkartılabilir.


Kart üzerinde RX ve TX göstergeleri bulunmaktadır.


Kart üzerinde cihazın uyku durumu ve tanılama bilgileri için XBee modülünün İlişkilendirme pinine bağlı göstergeler bulunmaktadır.


Kart üzerinde uyku Ledi bulunmaktadır. Uyku Ledi XBee modülünün DIO9 pinine bağlıdır.


Kart üzerinde RSSI göstergesi bulunmaktadır. RSSI LED’i XBee modülünün RSSI pinine bağlıdır.


XBee modülünün DIO1/DIO19 hatlarına bağlıdır. Sensör bağlantıları için Grove konnektörleri ile gerçekleşebilmektedir.



XBee Grove SMD Geliştirme Kartı Özellikleri;



  • 8 adet Grove Konnektörü (XBee Modülünün DIO hatlarına bağlıdır)
  • Reset Butonu
  • Devreye alma butonu (Commissioning)
  • User Butonu
  • Loopback jumperi
  • Mikro USB konnektörü (Hem güç hem de USB-RS232 dönüştürücüsü)
  • Batarya bağlantısı için JST konnektör
  • Gösterge Ledleri
  • I2C bağlantısı için grove konnektörleri
  • 10K Potansiyometre



XBee Grove SMD Geliştirme Kartı Dökümanları
