WeMos D1 R2 Mikrodenetleyici Kartı – ESP8266 Tabanlı (KL254)

0,00
Marka : Lolin
Fiyat : ₺166,36  + KDV
KDV Dahil : ₺199,63

Revize Edilmiş Yeni Versiyon

ESP8266 ESP12F Modulu

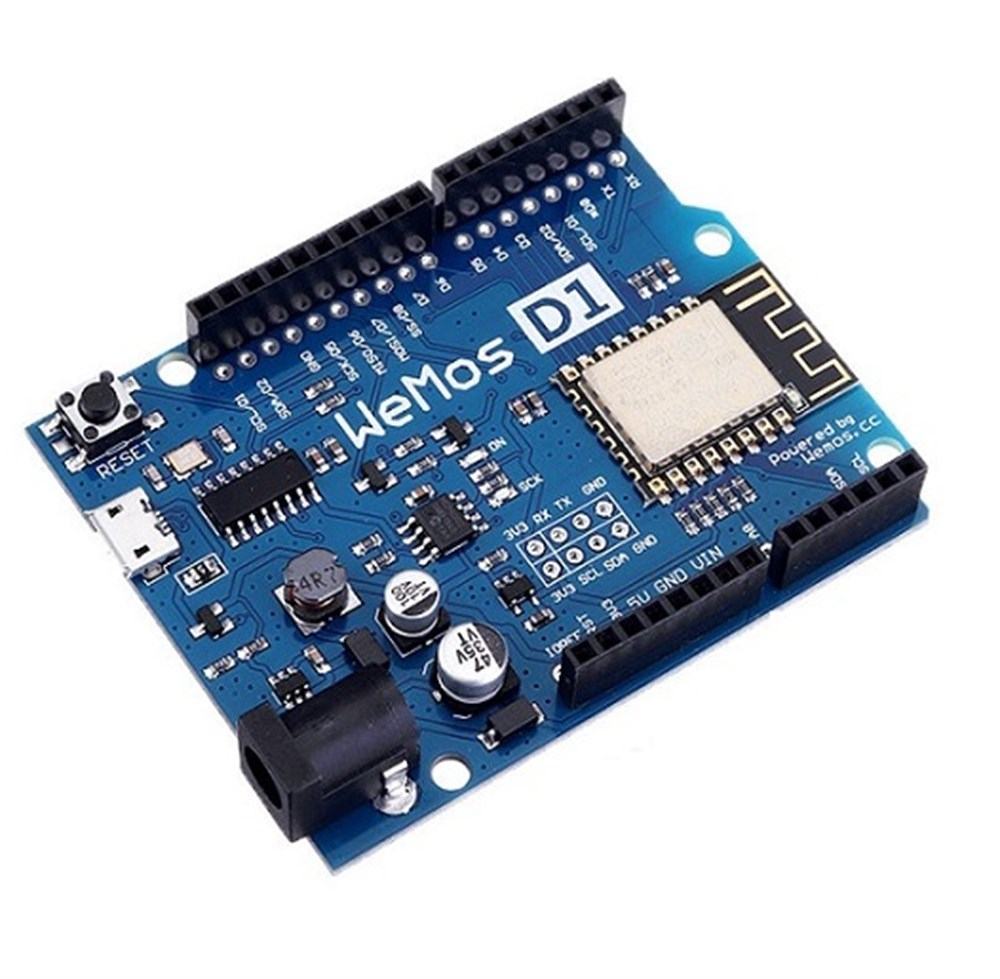

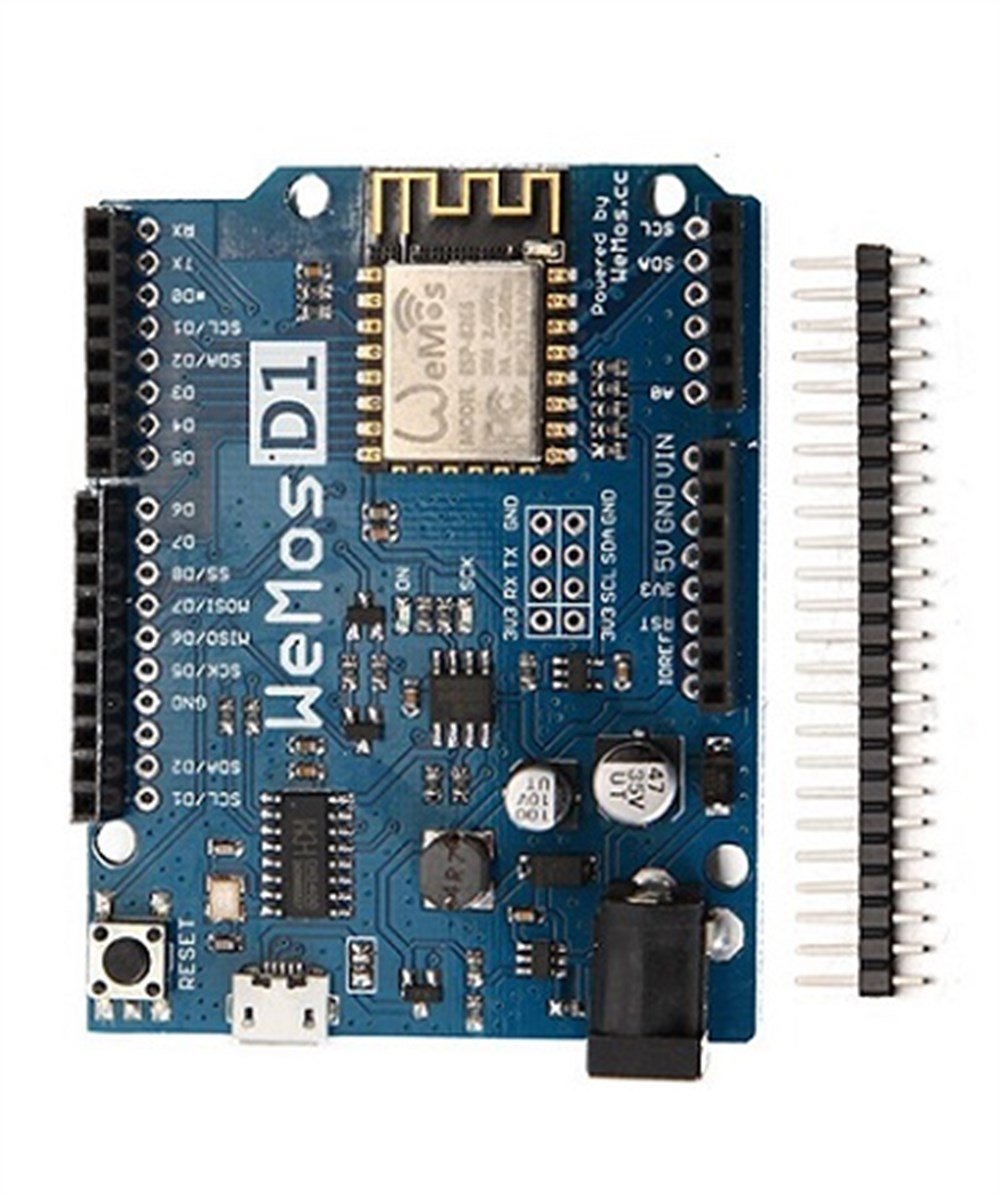

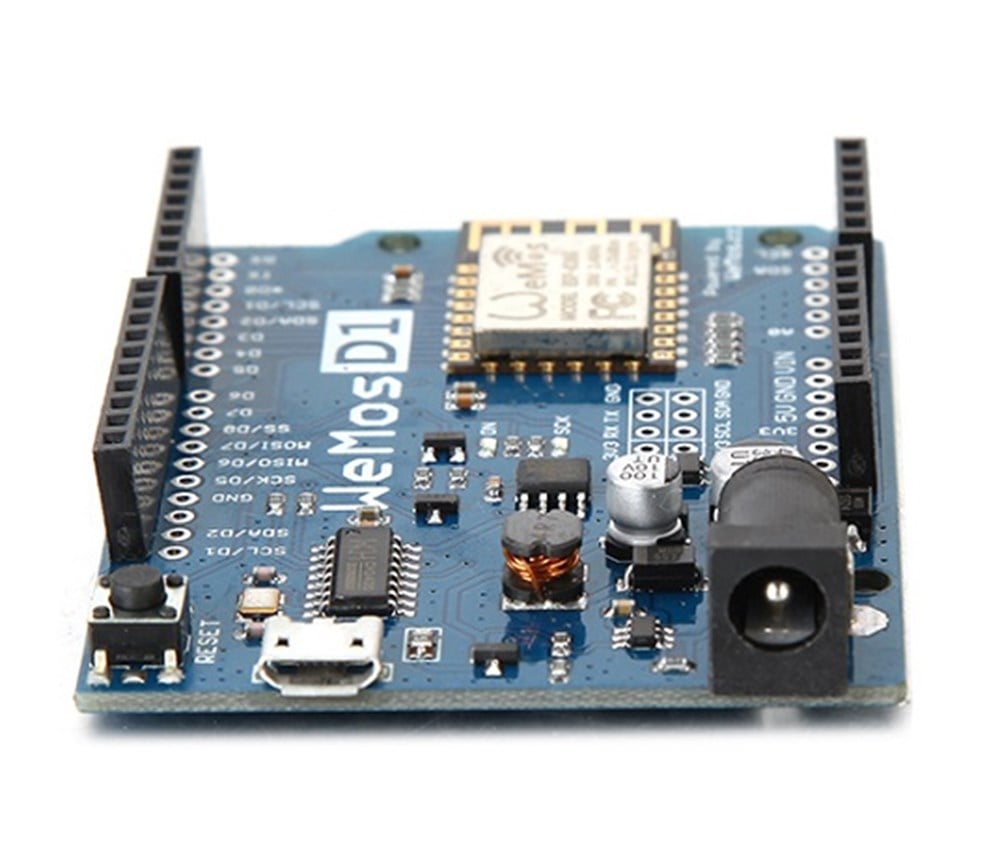

WeMos D1 ESP8266 Tabanlı Mikrodenetleyici Kartı



Revizyon edilmiş yeni Model.

Yeni versiyonda ESP 12F kullanılmıştır. Bu sayede eski versiyonuna göre iletişim uzaklığı %30 ile %50 arasında artırılmıştır

ESP8266 ile projelerde kullanılan WeMos D1 R2 Mikrodenetleyici Kart Arduino IDE uyumludur

Bu mikrodenetleyici kart revizyon edilmiş model olan R2 modelidir


WeMos D1 R2 Mikrodenetleyici Kartı Özellikler


  • ESP 12F
  • Eski versiyona göre %50’ye varan daha uzak mesafeden haberleşme
  • Arduino IDE ile uyumlu
  • 11 dijital giriş ve çıkış
  • PWM ve IC2
  • Giriş ve çıkış pinlerinin bulunduğu bölüm haricinde 2x4 seri ve I2C arayüzleri için lehim pinleri
  • OTA Wireless Upload
  • 1 adet analog giriş (3.2V maksimum)
  • Dahili 9 ile 24V Voltaj girişi ile 5V 1A çıkış
  • Nodemcu ile uyumlu
  • Arduino ile uyumlu
  • CH340 arayüz
  • 3.3V çalışma gerilimi
  • 80/160 MHz saat hızı
  • 4M Flash
  • 25 gr ağırlık
  • 68.6 x 53.4 mm boyutlarında


WeMos D1 ESP8266 Tabanlı Mikrodenetleyici Kartı Pin Yapısı



Pin

Fonksiyon

ESP-8266 Pin

TX

TXD

TXD

RX

RXD

RXD

A0

Analog Giriş, Maksimum 3.3V

A0

D0

IO

GPIO16

D1

IO, SCL

GPIO5

D2

IO, SDA

GPIO4

D3

IO, 10k Pull-up

GPIO0

D4

IO, 10k Pull-up, BUILTIN_LED

GPIO2

D5

IO, SCK

GPIO14

D6

IO, MISO

GPIO12

D7

IO, MOSI

GPIO13

D8

IO, 10k Pull-down, SS

GPIO15

G

Ground

GND

5V

5V

-

3V3

3.3V

3.3V

RST

Reset

RST
