433 MHZ STX882 ve SRX882 RF Wireless ASK Alıcı ve Verici Kit Spring Anten ile beraber (KK377)

0,00
Marka : Kompent
Fiyat : ₺88,51  + KDV
KDV Dahil : ₺106,21

En yüksek Güce Sahip ASK verici modülü

100 metreye kadar çalışma

3.6 V altında 50 mW verici gücü



Spring Anten ile beraber



433 MHZ STX882 ve SRX882 RF Wireless ASK Alıcı ve Verici Kit Spring Anten ile beraber


  • En yüksek Güce Sahip ASK verici modülü
  • 100 metreye kadar çalışma
  • 3.6 V altında 50 mW verici gücü
  • Spring Anten ile beraber
  • STX882 Verici Modülü V1.2 versiyonudur
  • SRX882 Alıcı Modülü V2.0 versiyonudur

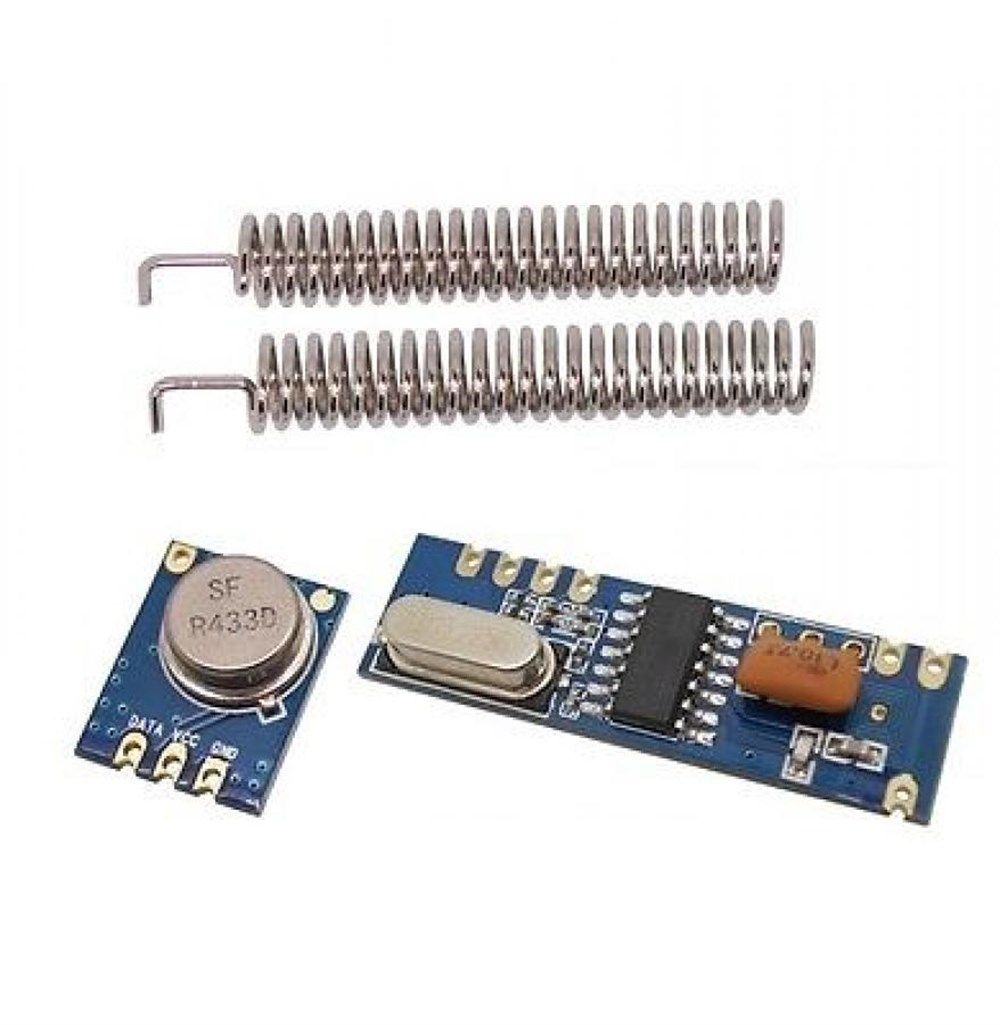

433 MHz alıcı ve verici kiti STX882 Verici Modül, SRX882 Süperheterodin Alıcı Modülü ve spring antenden oluşmaktadır.  433MHz alıcı verici kiti 100metreye kadar çalışabilmektedir.



STX 882 Verici Modülü Versiyon 1.2 (V1.2)

STX882 küçük boyutlu, yüksek güçlü, uygun fiyatlı, yüksek stabilizeye sahip bir ASK verici modülüdür. 3.6V altında 50mW a kadar güce sahiptir. STX882, piyasada bulunan diğer ASK verici modülleri ile karşılaştırıldığında çalışma voltajı değerleri altında en yüksek verici güce sahip ASK modülüdür. Kolay kullanımı ile mikro kontroller entegre ve modüllere direkt olarak bağlanabilmektedir.

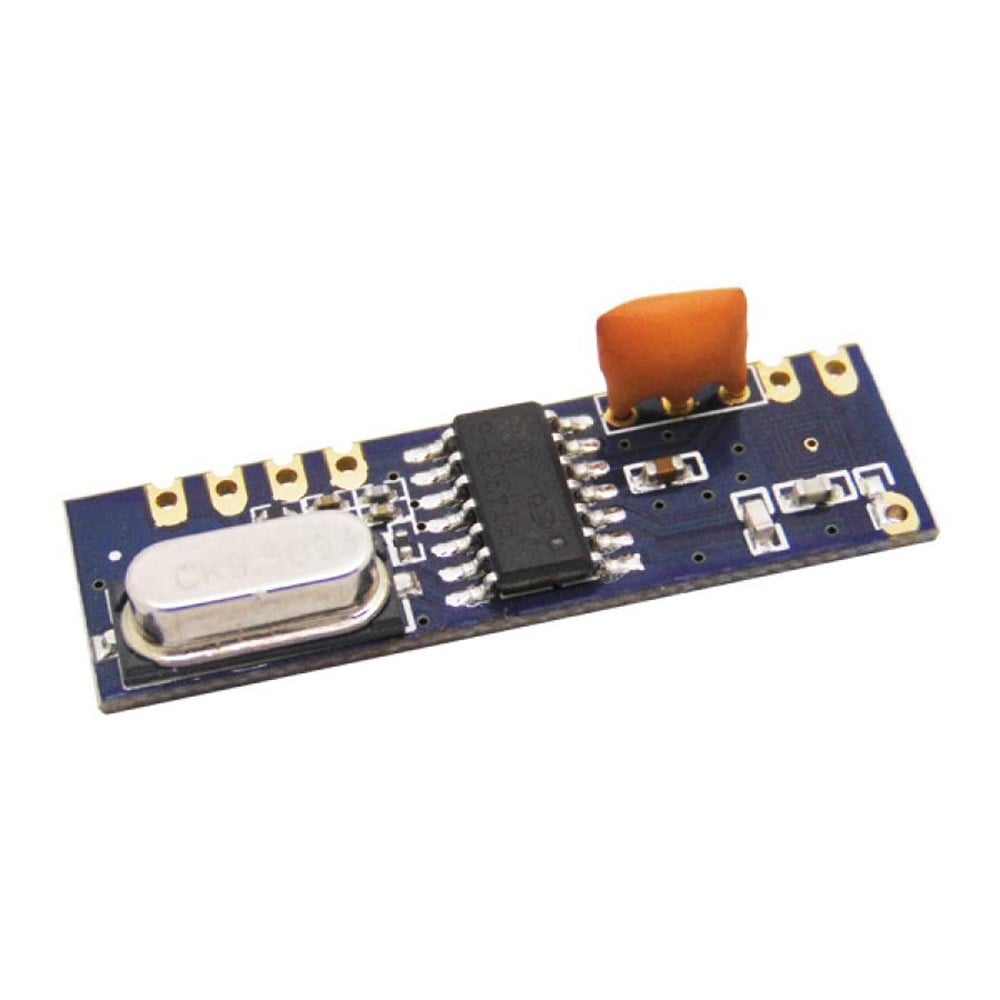

SRX 882 Süperheterodin Alıcı Modülü Versiyon 2.0 (V2.0)

SRX882, düşük akım harcayan ve çok uygun maliyetli süperheterodin (superheterodyne) alıcı modüldür. STX882 ASK verici modülü ile mükemmel bir uyumda çalışmaktadır.


Özellikler STX 882 Verici Modülü ;

  • Frekans Aralığı : 433 MHz
  • ASK modülasyon
  • Geniş voltaj aralığı
  • Çeşitli çevresel koşullarda yüksek stabilize
  • Süper güç arayüzü
  • 3.6V altında 50W a kadar güce sahip ASK verici modül
  • Kolay kullanım ile mikrokontroller kartlara direkt bağlantı
  • 15.20 x 12 mm boyutlarında


Özellikler SRX 882 Süperheterodin Alıcı Modülü ;

  • Frekans Aralığı: 433 MHz
  • Süperheterodin Modulasyon
  • Yüksek Duyarlılık
  • STX882 ile 100 metreye kadar çalışma
  • Stanby modunda <1uA akım tüketimi
  • Minimal Boyut
  • Çeşitli çevresel koşullarda yüksek duyarlılık
  • 10.4 x 35 mm boyutlarında


Kullanım Alanları;

  • Wireless Kapı Zili
  • Wireless güvenlik alarmı
  • Wireless endüstriyel kontrol
  • Wireless data aktarımı
  • Ev Otomasyonu



STX 882 Verici Modülü ;

Parametre

Min

Tipik

Maks

Koşul

Çalışma Voltajı

1.2 V

3 V

6 V

V

Sıcaklık Aralığı

-20 °C

25 °C

70 °C

°C

TX Akım Harcaması

34 mA

@3.3V , 15dBm

Uyku Modu Güç Harcaması

≤0.01 uA

@ Düşük Seviyedeki DATA

Frekans Aralığı

433.82 MHz

433.92 MHz

434.02 MHz

RF Gücü

12 dBM

13 dBM

13.5 dBM

@2.4V

14 dBM

15 dBM

15.5 dBM

@3V

19 dBM

20 dBM

20.5 dBM

@5V

Air Rate

0.1

9.6

Kbps



SRX 882 Süperheterodin Alıcı Modülü

Parametre

Min

Tipik

Maks

Koşul

Çalışma Voltajı

2.4 V

5 V

5.5 V

Sıcaklık Aralığı

-30 °C

85 °C

Latency

9 ms

Güç Tüketimi

2.8 mA

Uyku Modu Güç Tüketimi

<2 uA

Frekans Aralığı

433.82 MHz

433.92 MHz

434.02 MHz

Duyarlılık

-110 dBm

-107 dBm

@1.2 Kbps

Air Rate

0.1

9.6

Kbps

Alıcı  Band Genişliği

200 kHz



STX 882 Verici Modülü Uygulama Şeması







Pin Numarası Pin Tanımı Açıklama
1 ANT 50 ohm koaksiyel kablo ile bağlantı
2 DATA Data Girişi
3 VCC Pozitif Güç Girişi
4 GND Ground



SRX 882 Süperheterodin Alıcı Modülü Pin Özellikleri



Pin Numarası Pin Tanımı Açıklama
1 ANT 50 ohm koaksiyel anten bağlantısı
2 GND Ground
3 Vcc Pozitif güç girişi
4 CS

1 : Normal Çalışma

0: Uyku Modu

5 DATA Data Çıkışı
6 GND Ground
7 ANT 50 ohm koaksiyel anten bağlantısı


SRX 882 Süperheterodin Alıcı Modülü Boyutlar

STX 882 Verici Modülü Boyutlar
