IR Kumanda Seti Alıcı ve Verici Kızılötesi Kumanda Seti (SK342)

0,00
Marka : Kompent
Fiyat : ₺28,36  + KDV
KDV Dahil : ₺34,03

Kızılötesi Uzaktan kontrol kiti
1838B Kızılötesi Alıcı Modülü

IR Kumanda Seti Alıcı ve Verici Kızılötesi Kumanda Seti


Kızılötesi uzaktan kumanda seti, uzaktan kontrol gerektiren bir çok proje için kullanılan ideal bir setttir. Set içerisinde kullanılan kuman karmaşık tuş takımı yerine sadece yön tuşları ve sayılar yer almaktadır. Bu sayede robotik uygulamalar için karmaşıklığı ortadan kaldırmaktadır.

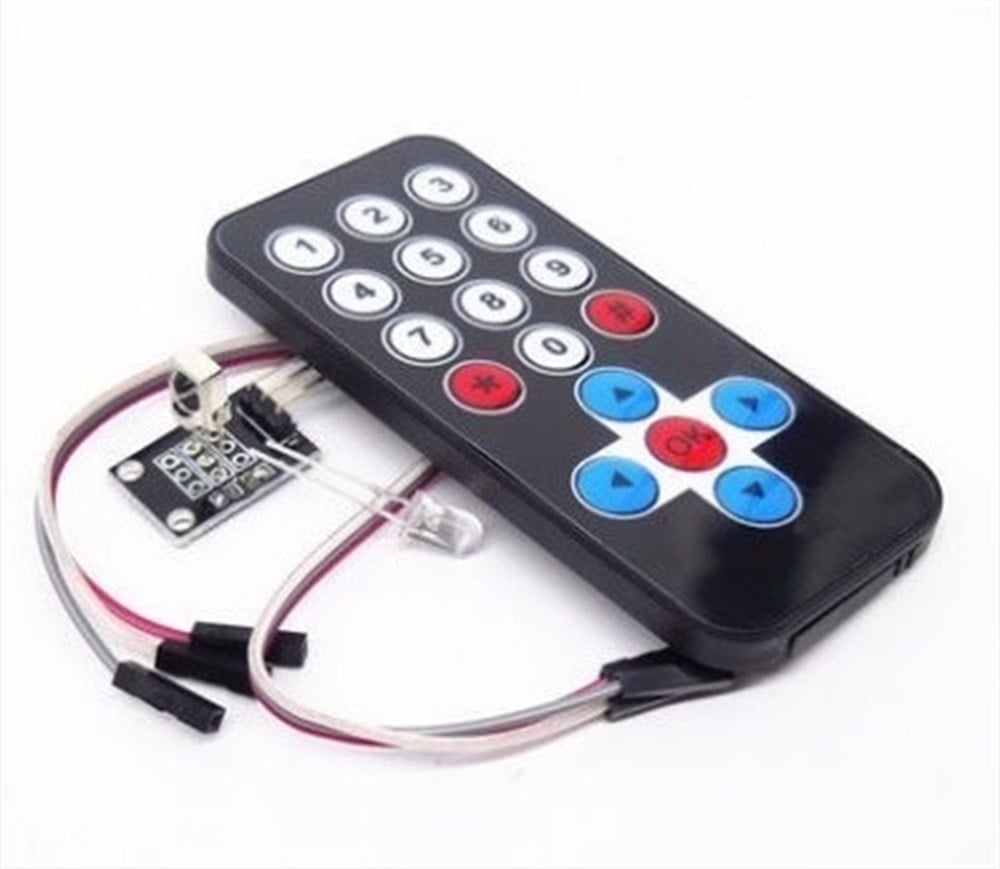

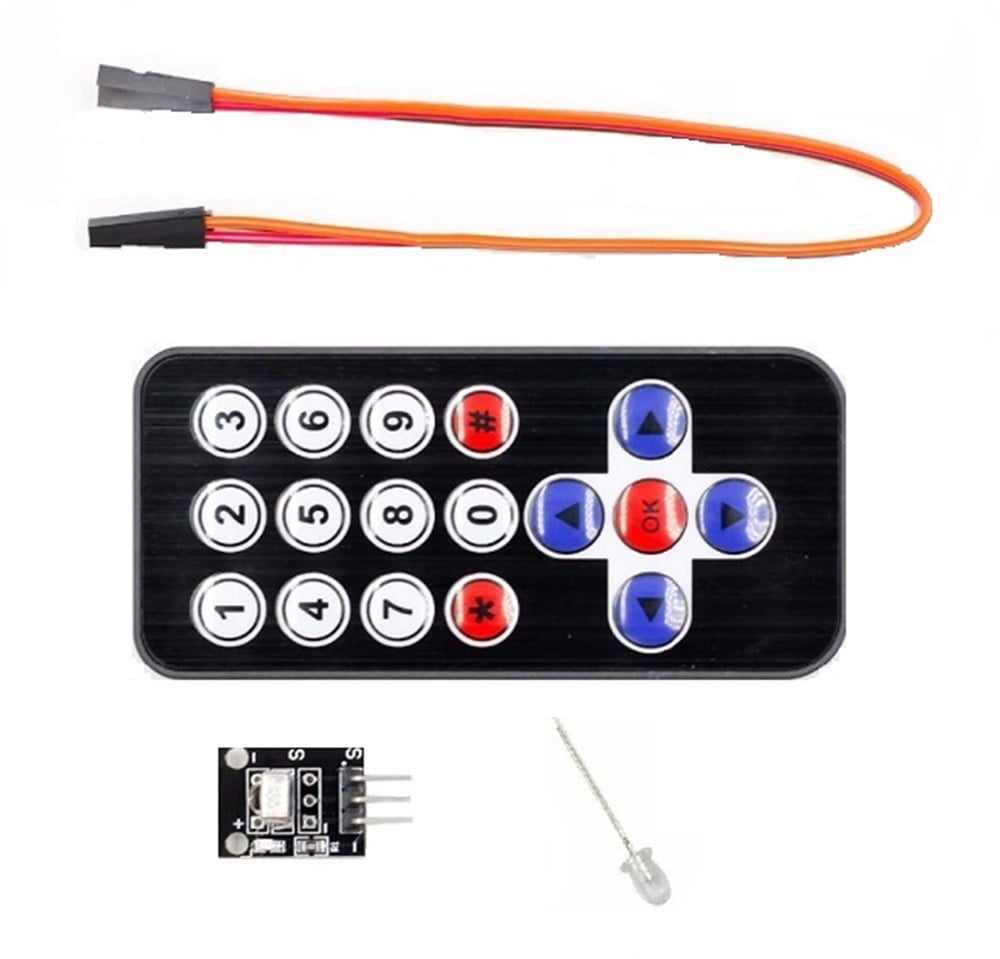

Kızılötesi kumanda seti aşağıdaki parçalardan oluşmaktadır ;



  • Kızılötesi kumanda
  • IR Alıcı Modülü
  • IR Verici LED'i
  • 3 Telli Kablo

Uzaktan kumanda kontrol aralığı 8 metredir ve CR2025 pil ile çalışmaktadır. Sete pil dahil değildir.

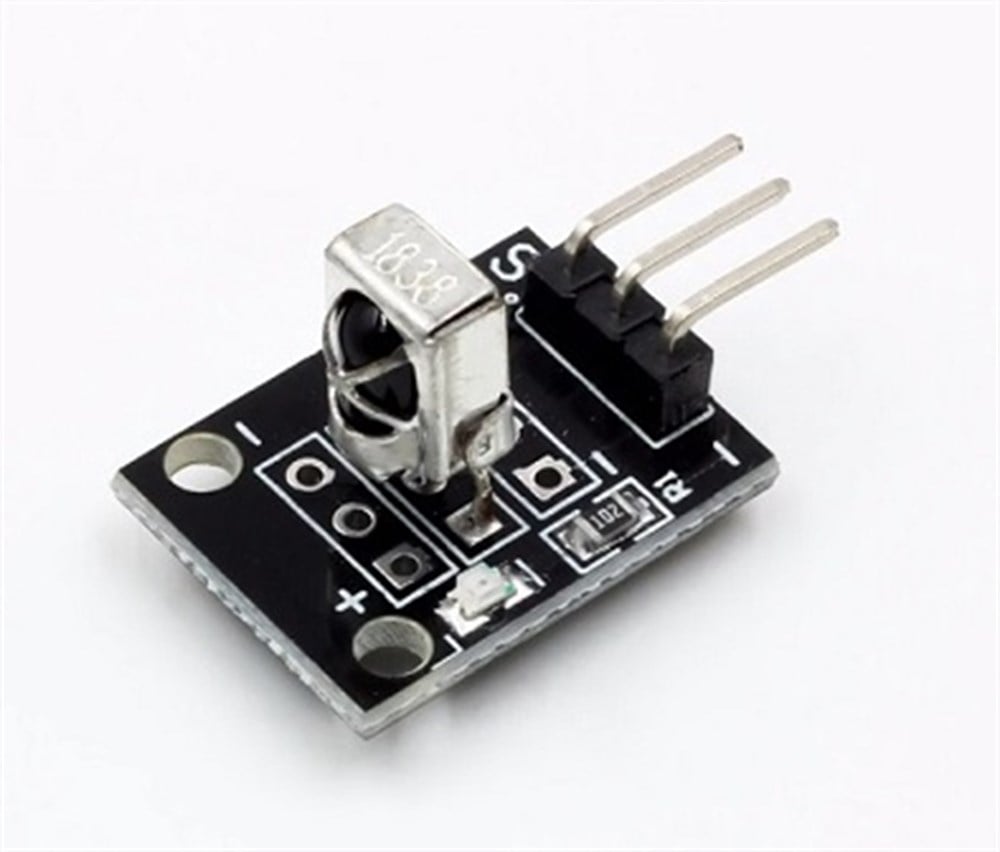

Kızılötesi kumanda seti içerisinde bulunan, IR Alıcı Modülünde 1838B IR Alıcı sensörü bulunmaktadır. Modül direkt olarak Arduino kartlara bağlanabilmektedir. Modül üzerinde direnç bulunduğundan dolayı mikrodenetleyici kartlar ile bağlantı sırasında herhangi bir pull up direnci gerek kalmamaktadır.



IR Alıcı Modülü 1838B Arduino Bağlantısı;


  • - pin : Arduino GND pinine bağlanır
  • Ortadaki pin : 3.3V yada 5V pinine bağlanır
  • S Pin : Arduino üzerindeki herhangi bir dijital pine bağlanır.
Set içerisindeki LED nedir ?
Kızılötesi kumanda seti içerisinde bulunan LED, 5mm kızılötesi (IR) verici LED'i olarak kullanılmaktadır.


Kızılötesi Uzaktan Kumanda Seti Kontrol Kodları



Tuş

IR Kod

Tuş

IR Kod

1

FFA25D

0

FF9867

2

FF629D

*

FF6897

3

FFE21D

#

FFB04F

4

FF22DD

Yukarı Ok tuşu

FF18E7

5

FF02FD

Sağ Ok tuşu

FF5AA5

6

FFC23D

Aşağı Ok tuşu

FF4AB5

7

FFE01F

Sol Ok tuşu

FF10EF

8

FFA857

Orta OK Tuşu

FF38C7

9

FF906F

REPEAT Tekrar Tuşu

FFFFFF





IR Kumanda Seti Alıcı ve Verici Özellikler ;


  • 8 metre kızılötesi kontrol
  • IR alıcı modülü direkt Arduino ile bağlanabilir
  • IR LED ile Arduino üzerinden IR kontrol imkanı
  • Tuşa basıldığı zaman 5mA'den az akım harcaması
  • 38 kHz IR Alıcı Frekansı
  • 940 nm Dalgaboyu
  • 60 drece efektif görüş alanı
  • 86x40 mm kumanda boyutları
