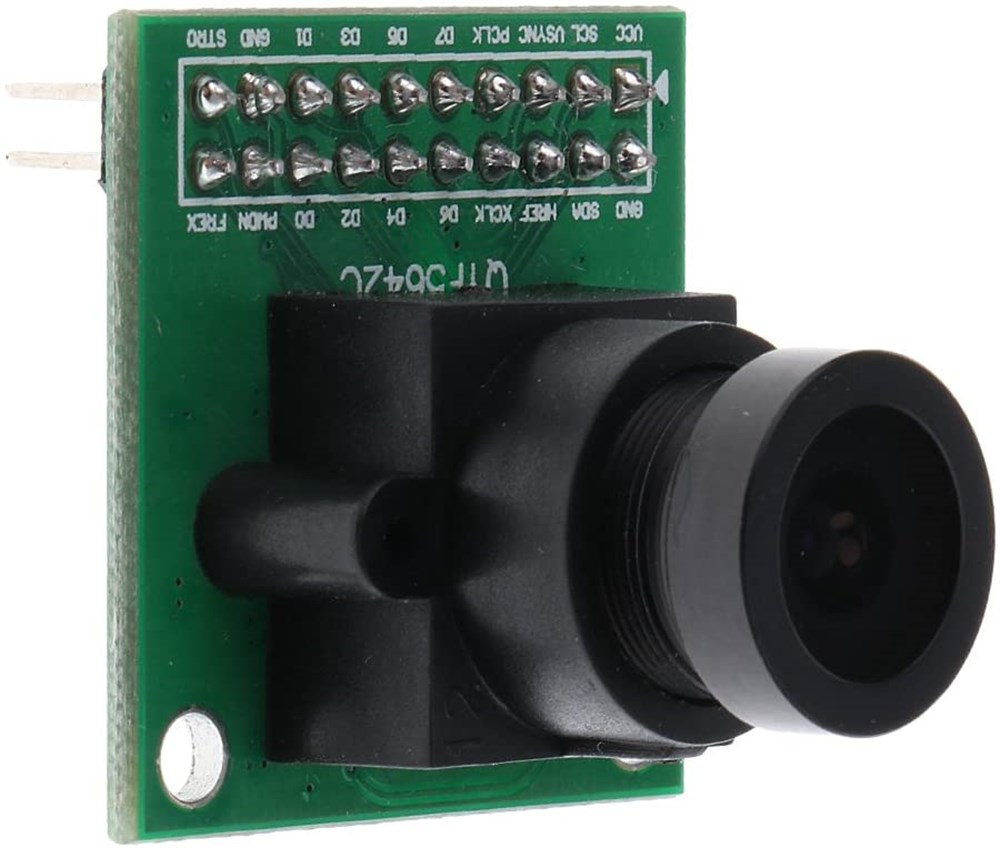

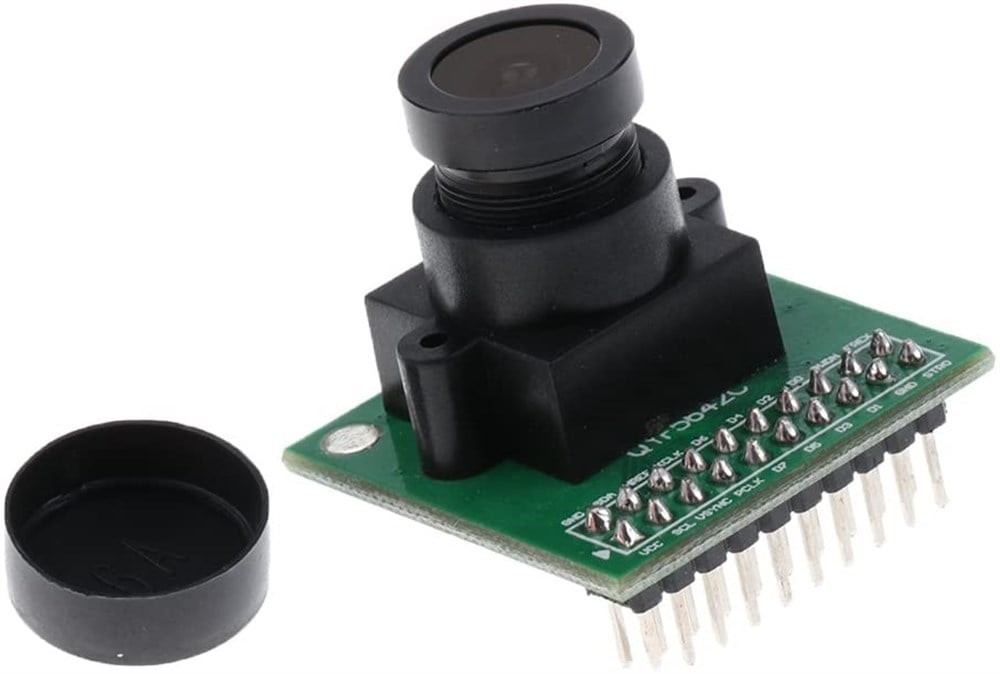

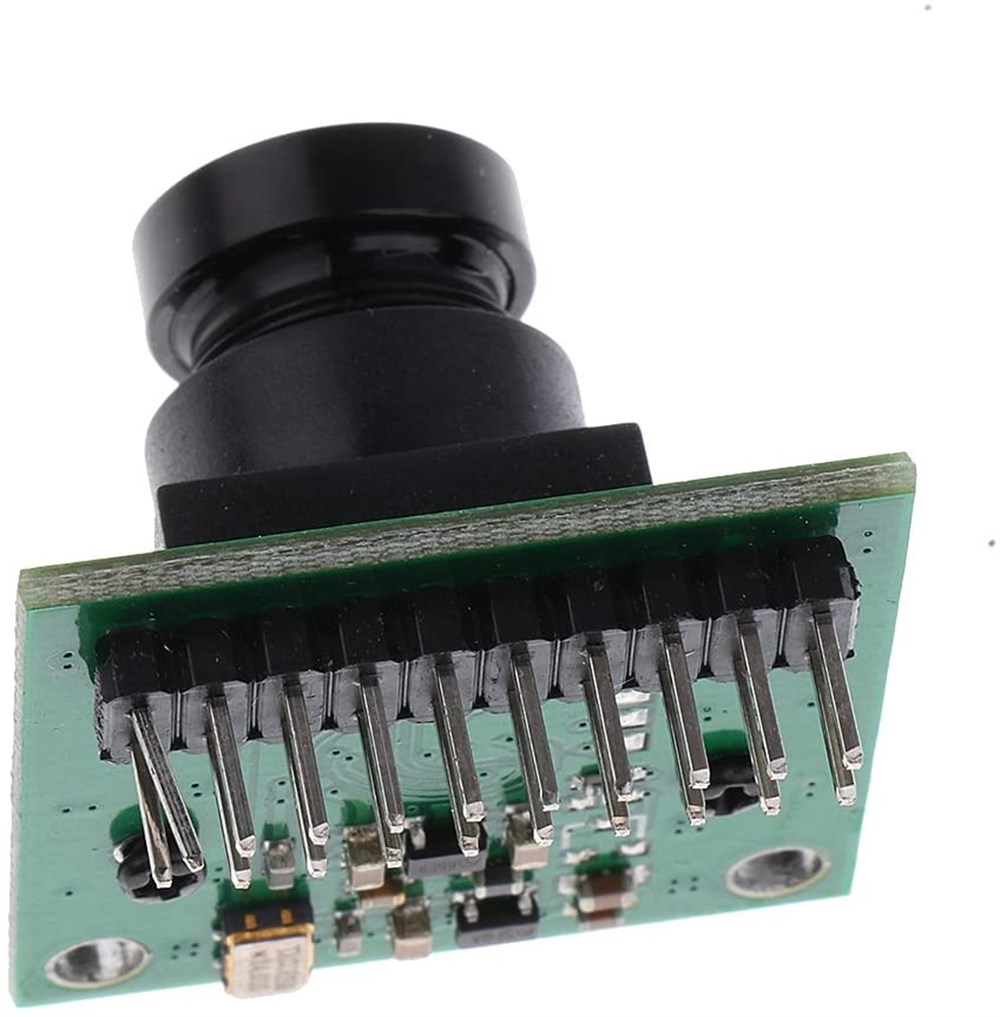

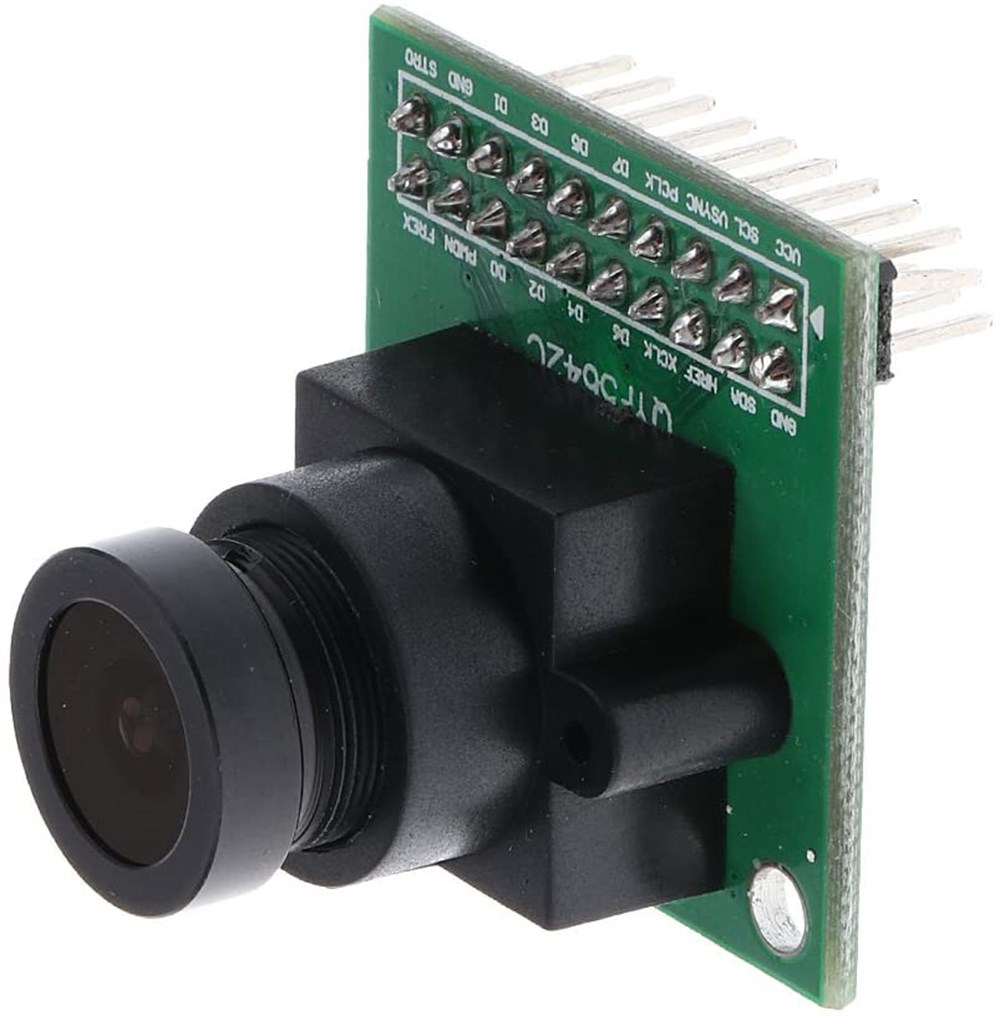

OV5462 sensörünün kullanıldığı 500W piksel OV5462 kamera modülü dahili mikroişlemcisi ile otomatik fokus, pozlama, beyaz denegesi, band filtresi gibi ayarları desteklemektedir.
Standart SCCB (Serial Camera Control Bus) kontrol arayüzü ile RawRGB, RGB (GRB4: 2: 2, RGB565 / 555/444), YUV422, JPEG çıkış formatlarını desteklemektedir.
Modul dahili 24kHz kristali ile harici sinyallerden etkilenmez ve kullanımı kolaydır.
Pin Numarası
Özellik
Açıklama
1
VCC
3.3 V
2
GND
3
SCL
Clock line
4
SDATA
Data line
5
VSYNC
Dikey senkronizasyon .
6
HREF
Yatay senkronizasyon .
7
PCLK
Data / Piksel Clock
8
XCLK
Sistem Clock girişi
9
DOUT9
Data Çıkışı - bit 9 (MSB).
10
DOUT8
Data Çıkışı - bit 8.
11
DOUT7
Data Çıkışı - bit 7.
12
DOUT6
Data Çıkışı - bit 6.
13
DOUT5
Data Çıkışı - bit 5.
14
DOUT4
Data Çıkışı - bit 4.
15
DOUT3
Data Çıkışı - bit 3.
16
DOUT2
Data Çıkışı - bit 2 (LSB).
17
DOUT1
Data Çıkışı - bit 1 (10-bit mode).
18
DOUT0
Data Çıkışı - bit 0 (mode of10-bit).
19
RESET
The Reset.
20
PWDN
High durumunda sistem kapama
21
AFVDD
VCM için güç girişi
22
STB
Stroboskopik çıkış
