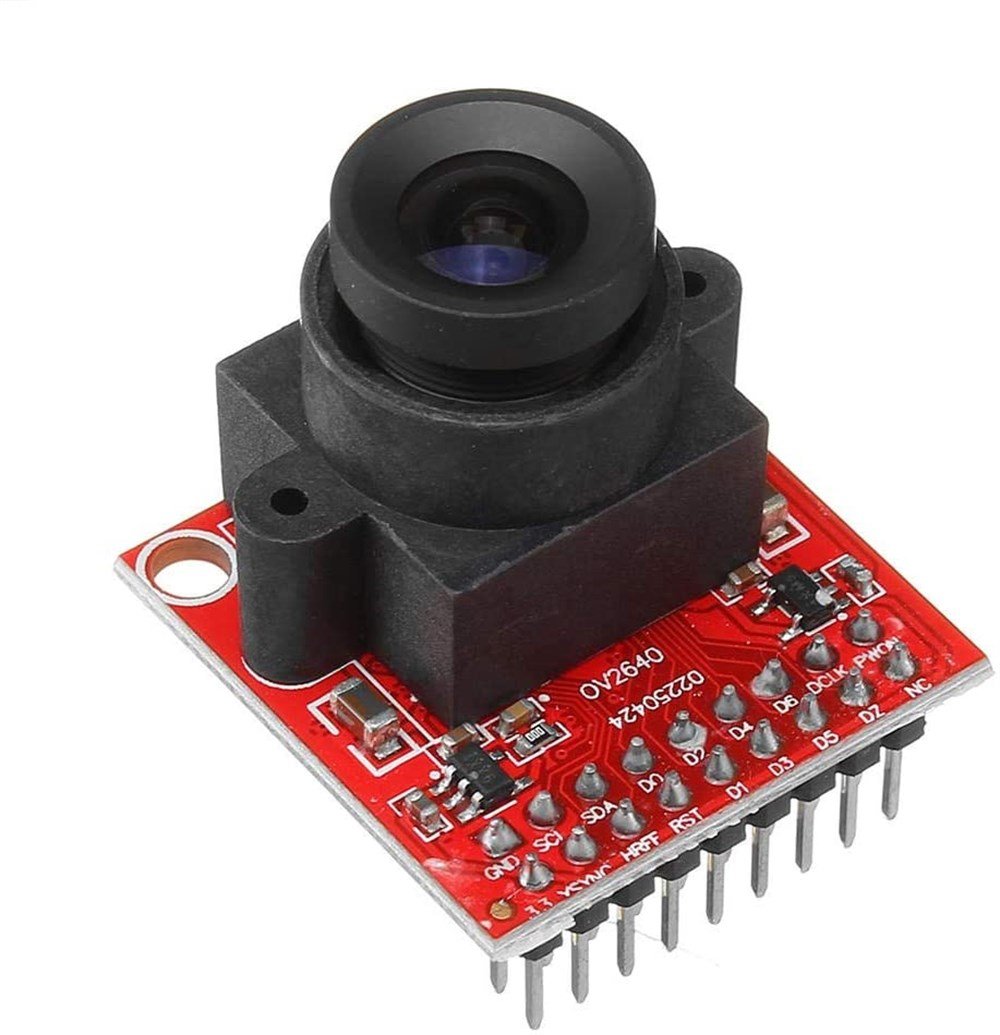

OV2460 sensörünün kullanıldığı 200W piksel OV2460 kamera modülü 3.6mm odak uzaklığına sahiptir.
STM32F4 sürücü desteği ile JPEG çıktısını desteklemekte ve Arduino , Raspberry Pi gibi kartlar ile beraber kullanılabilmektedir.
200W pikselin yanı sıra pozlama, beyaz dengesi, doygunluk ve kontrast gibi bir çok ayarı desteklemektedir.
OV2460 kamera modülü RGB565 / JPEG/YUV/YCbCr, gibi çıkışları desteklemektedir.
Pin Numarası
Özellik
Açıklama
1
GND
2
VCC
3.3 V
3
SCL
Seri Clock -SCCB Clock Line (IN)
4
VSYNC
Frame Senkronizasyon Sinyali
5
SDA
Seri Data I/O - SCCB data line (IN/OUT)
6
HREF
Data referans sinyal
7
D0
Data Çıkışı
8
RESET
Reset Sinyali
9-14
D1-D6 arası
15
DCLK
Data / Piksel Clock
16
D7
17
PWDN
Power Down
18
NC
Kullanılmamaktadır
Pin numaraları sırası yukarıdan başlayarak aşağı doğru yazılmıştır.
