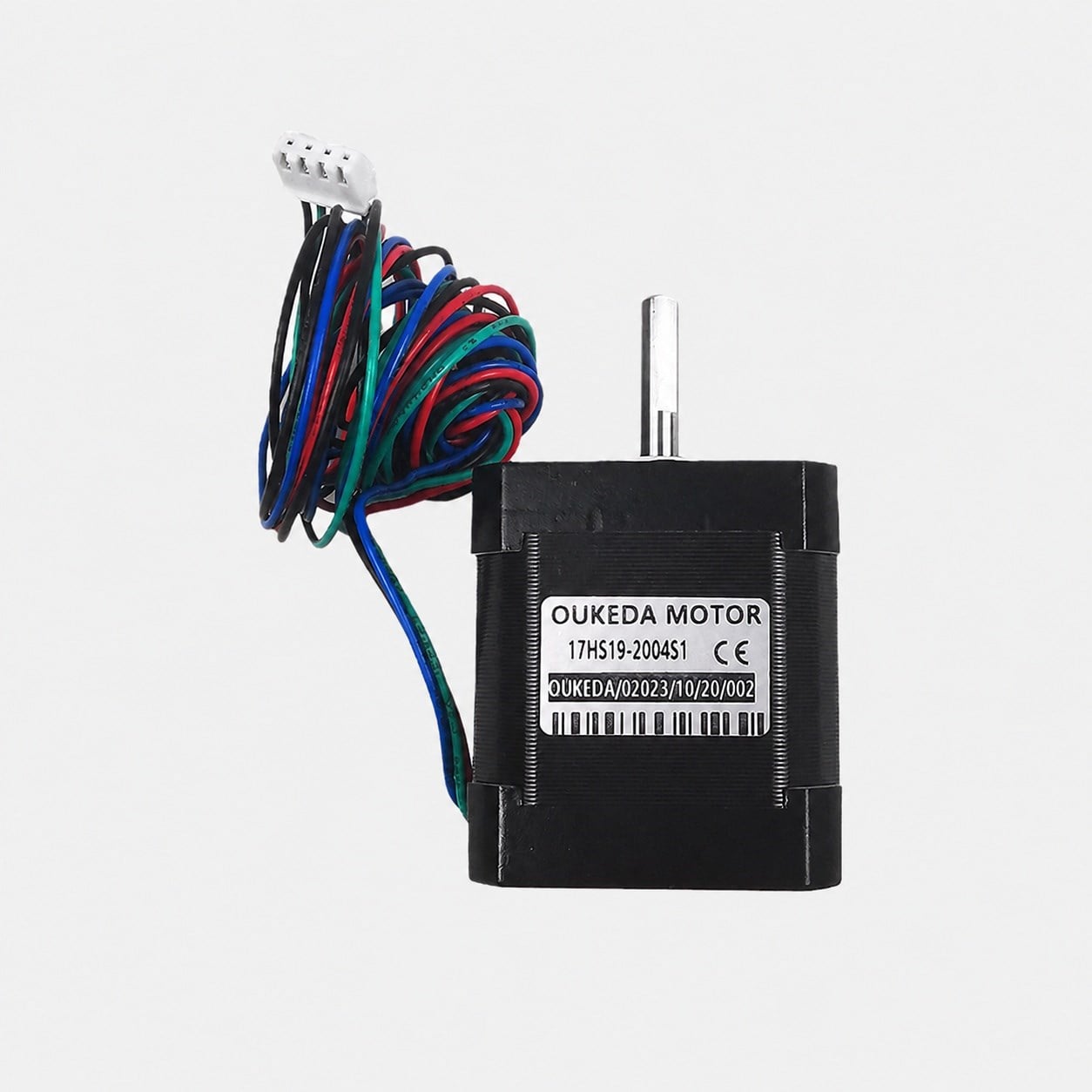

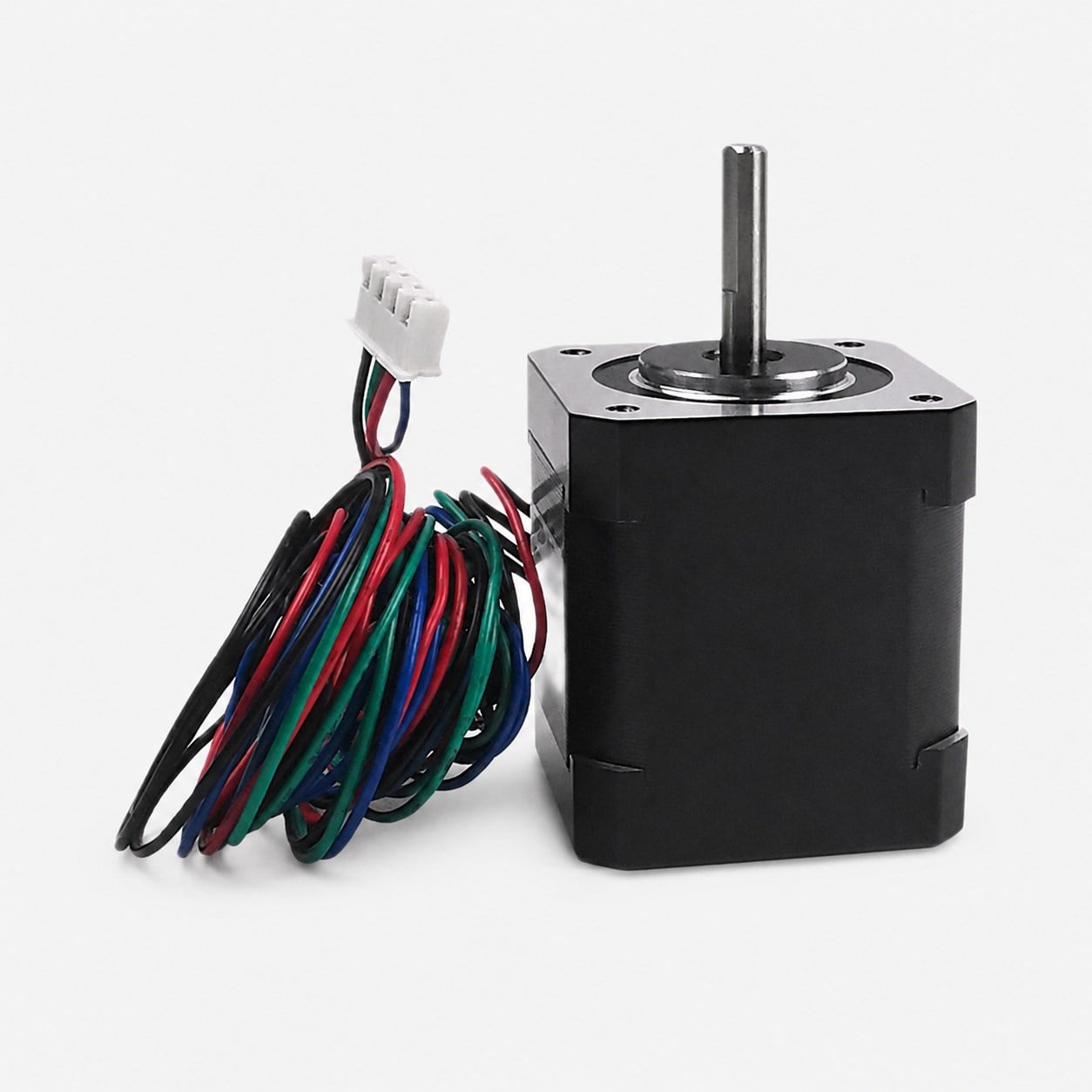

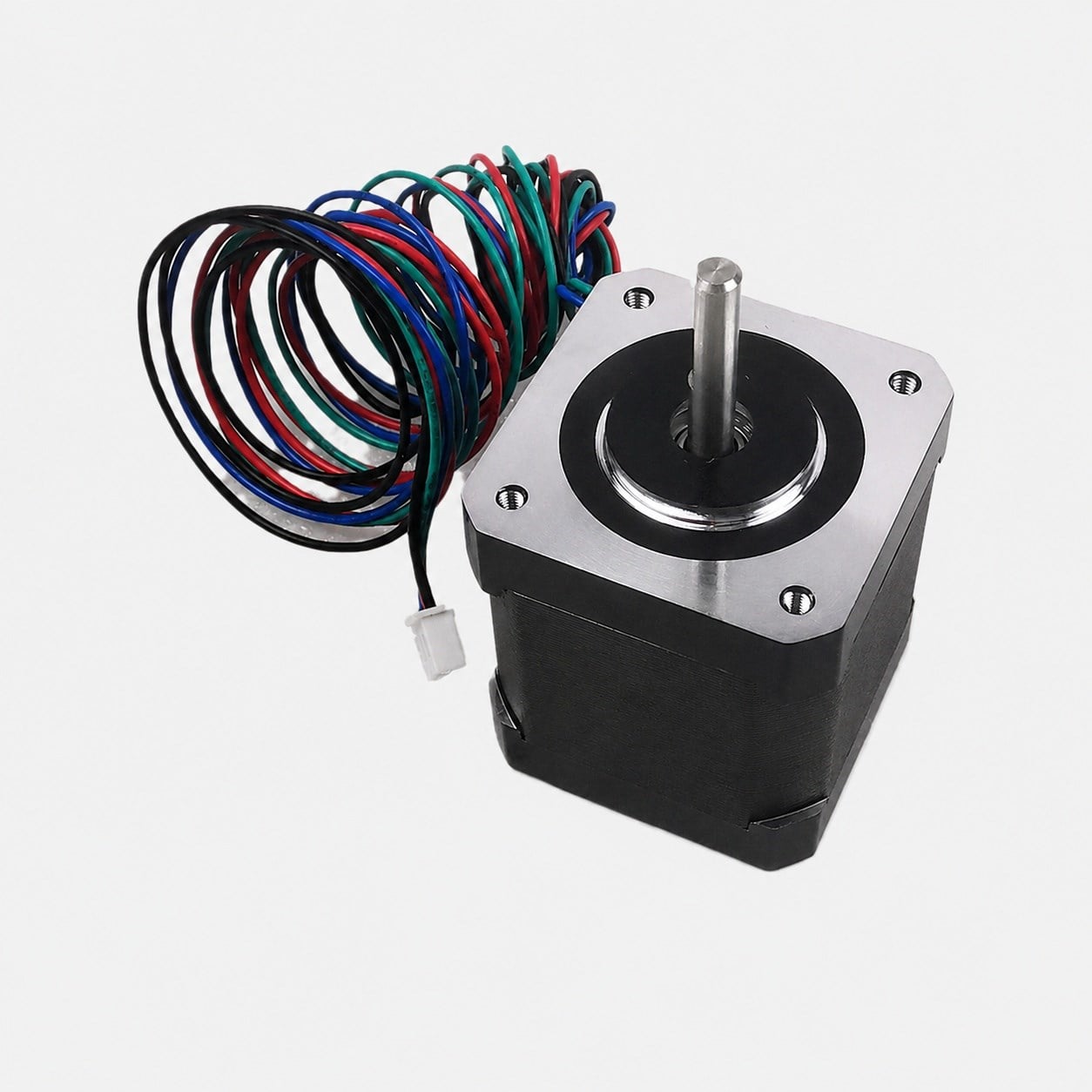

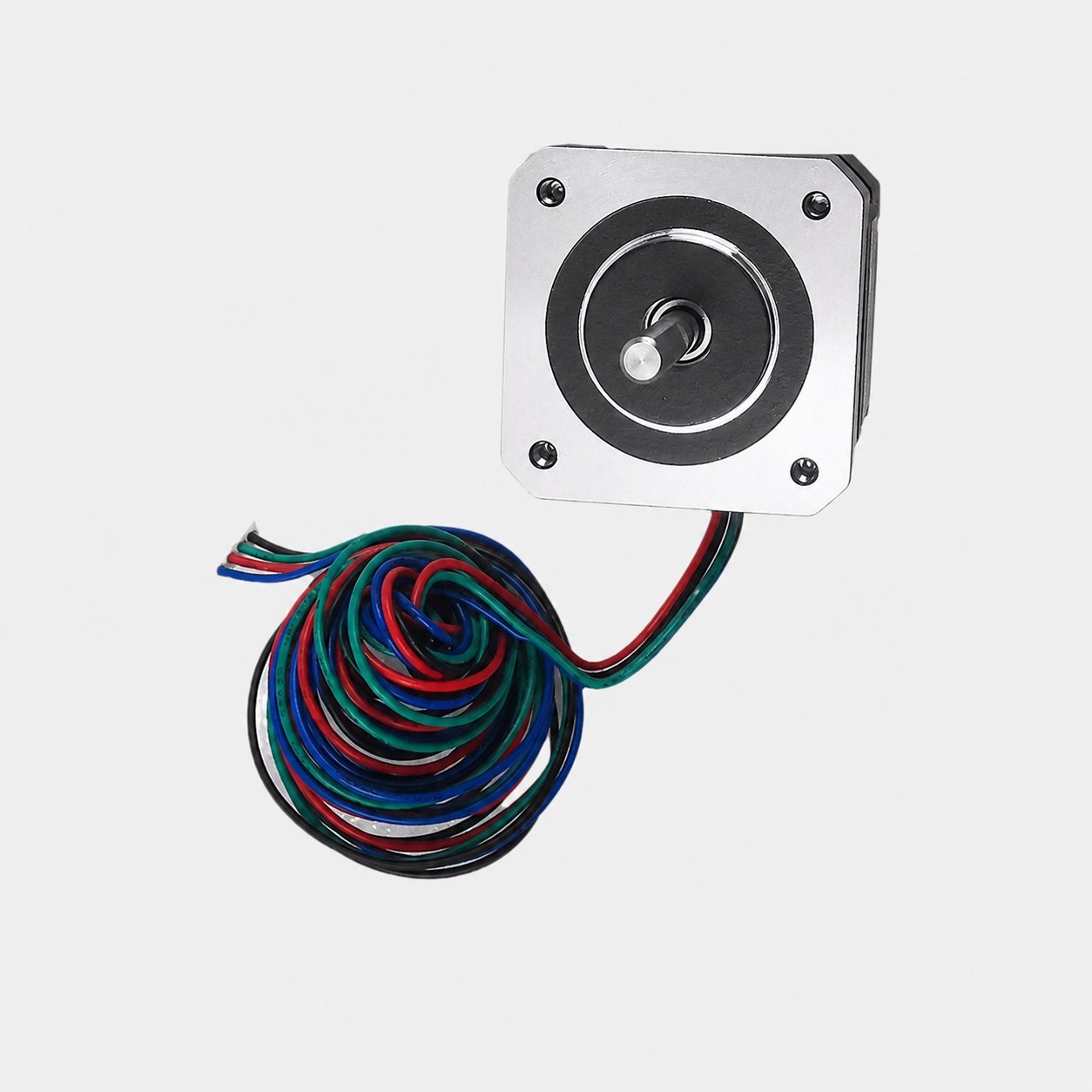

NEMA17 17HS19-2004S1 Hibrit Step Motor 59 Ncm, 2 A (UC246)

NEMA17 17HS19-2004S1 Hibrit Step Motor 59 Ncm, 2 A


17HS19-2004S1 step motor, hassas konumlandırma ve kontrollü dönme hareketi gerektiren 3D yazıcı, CNC, robotik ve otomasyon uygulamalarında kullanılabilen NEMA17 sınıfı iki fazlı bipolar hibrit step motordur. 1,8° tam adım açısı sayesinde bir tam turda 200 tam adım çözünürlük sunar.


Motor; faz başına 2 A nominal akım, 59 Ncm tutma torku, 5 mm çapında D kesimli çıkış şaftı ve yaklaşık 48 mm gövde uzunluğuna sahiptir. Dört telli bipolar bağlantı yapısı ve yaklaşık 1 metre uzunluğundaki konnektörlü kablosu, uygun step motor sürücülerine entegrasyonu kolaylaştırır.


NEMA17 17HS19-2004S1 Teknik Özellikler


• Marka: Oukeda
• Ürün Modeli: 17HS19-2004S1
• Ürün Tipi: Hibrit step motor
• Gövde Standardı: NEMA17
• Faz Sayısı: 2 faz
• Bağlantı Yapısı: Bipolar, 4 telli
• Adım Açısı: 1,8°
• Tam Adım Çözünürlüğü: 200 adım/tur
• Nominal Gerilim: 2,8 V DC
• Nominal Akım: 2 A / faz
• Faz Direnci: 1,4 Ω ± %10
• Faz Endüktansı: 3,0 mH ± %20, 1 kHz
• Tutma Torku: 0,59 N·m / 59 Ncm / yaklaşık 84 oz.in

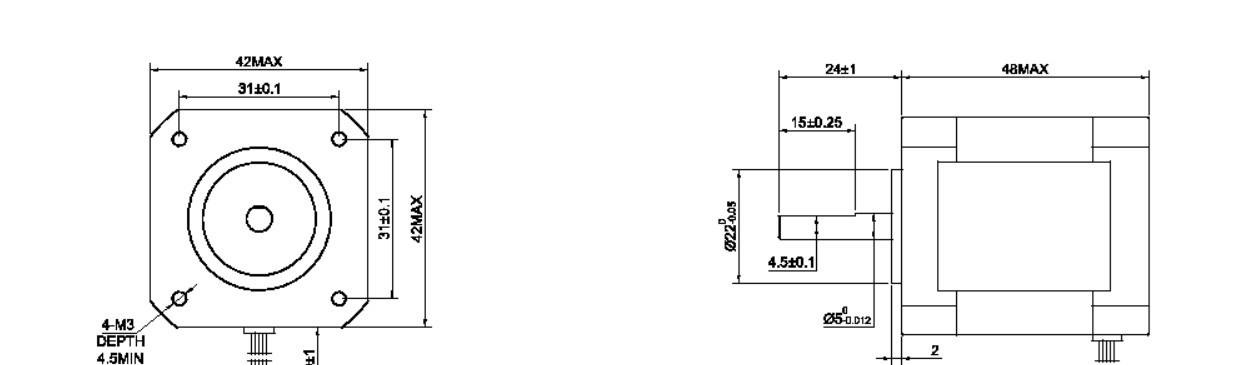

• Motor  Ölçüsü: Yaklaşık 42 × 42 mm
• Motor Gövde Uzunluğu: Yaklaşık 48 mm
• Montaj Delik Aralığı: 31 × 31 mm
• Montaj Dişi: 4 × M3
• Şaft Tipi: Tek taraflı D kesimli şaft
• Şaft Çapı: 5 mm
• Şaft Uzunluğu: Yaklaşık 24 mm
• D Kesim Uzunluğu: Yaklaşık 15 mm
• Kablo Sayısı: 4
• Kablo Uzunluğu: Yaklaşık 1000 mm
• Konnektör: 4 pin, yaklaşık 2,54 mm pin aralığı
• Ağırlık: Yaklaşık 390 g
