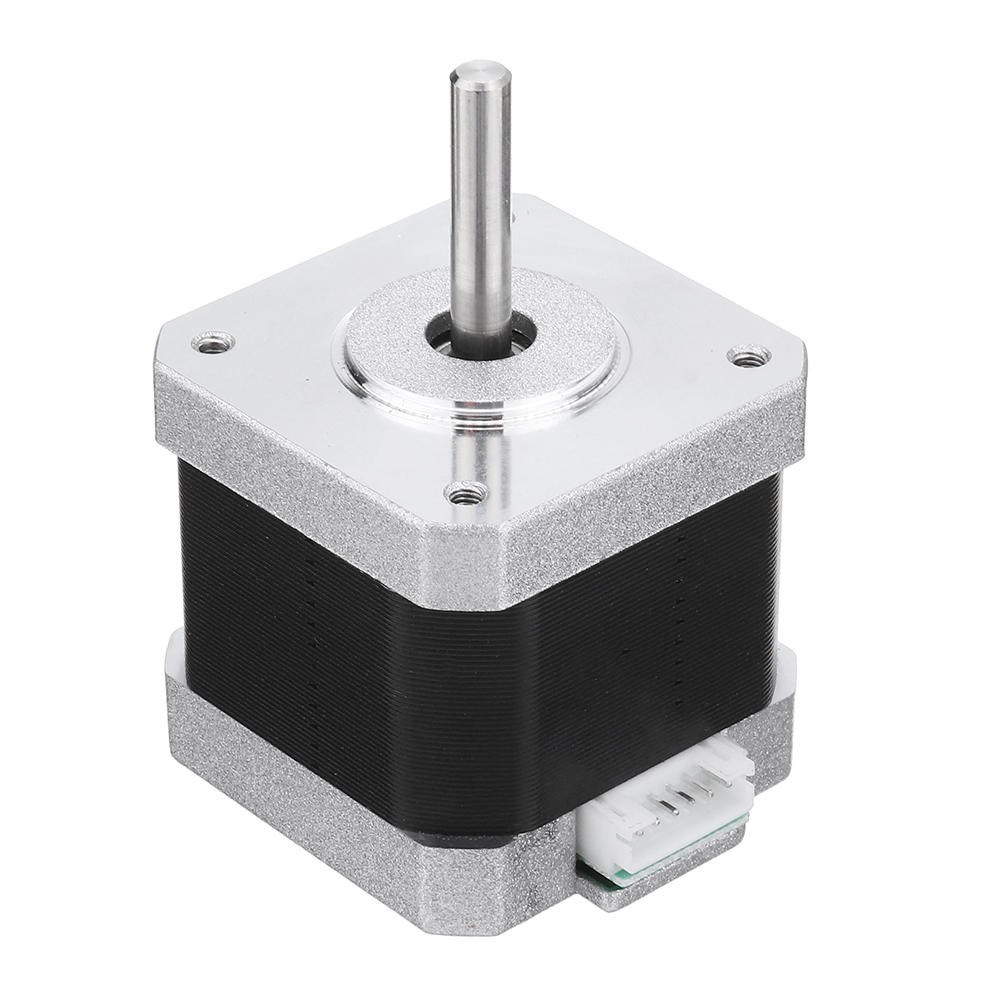

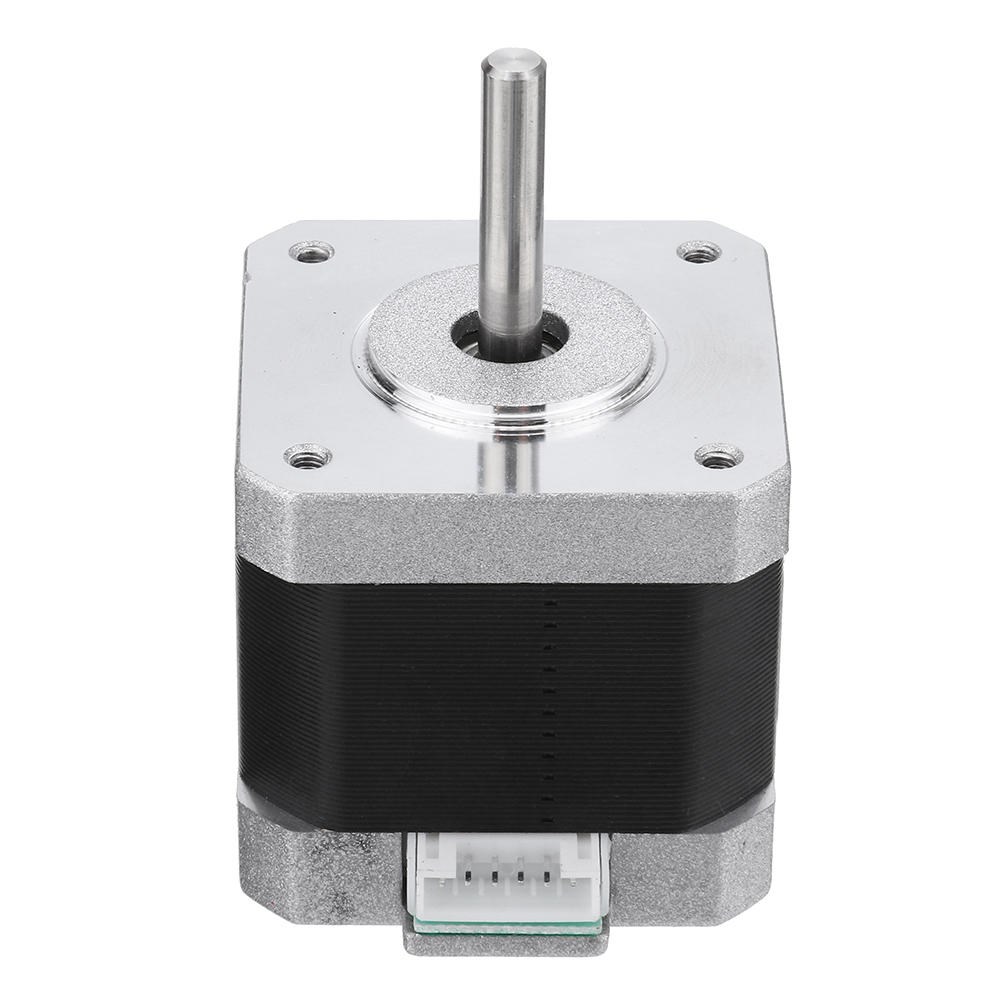

NEMA17 17HS4401-22B Hibrit Step Motor - 42 Ncm, 1.5 A (SP138)

17HS4401-22B NEMA17 Hibrit Step Motor - 42 Ncm, 1.5 A


Piyasada bulunan 17HS4401 motorlara göre daha dayanıklı ve daha yüksek kalitede olan 17HS4401-22B NEMA 17 Step Motor, hassas konumlandırma ve kontrollü dönme hareketi gerektiren 3D yazıcı, CNC, robotik ve otomasyon uygulamalarında kullanılabilen NEMA17 sınıfı iki fazlı hibrit step motordur. 1,8° tam adım açısı sayesinde bir tam turda 200 tam adım çözünürlük sunar.


Motor; faz başına 1,5 A nominal akım, en az 0,42 N·m / 42 Ncm tutma torku, 5 mm çapında D kesimli çıkış şaftı ve en fazla 38 mm gövde uzunluğuna sahiptir. Konnektörlü kablo yapısı, uygun bipolar step motor sürücülerine bağlantıyı kolaylaştırır.


17HS4401-22B Teknik Özellikler


• Ürün Modeli: 17HS4401-22B
• Ürün Tipi: Hibrit step motor
• Gövde Standardı: NEMA17
• Faz Sayısı: 2 faz
• Bağlantı Yapısı: Bipolar step motor
• Adım Açısı: 1,8° ± 0,09°
• Tam Adım Çözünürlüğü: 200 adım/tur
• Nominal Gerilim: 3,6 V DC
• Nominal Akım: 1,5 A / faz
• Faz Direnci: 2,4 Ω ± %15 / faz, 20°C
• Faz Endüktansı: 3,7 mH ± %20 / faz, 1 kHz
• Tutma Torku: En az 420 mN·m / 0,42 N·m / 42 Ncm
• Detent Torku: 15 mN·m referans
• Maksimum Yüksüz Başlangıç Frekansı: En az 1500 PPS
• Maksimum Yüksüz Çalışma Frekansı: En az 1900 PPS
• Rotor Ataleti: 57,3 g·cm²
• Yalıtım Direnci: En az 100 MΩ, 500 V DC
• Dielektrik Dayanımı: 600 V AC / 1 mA / 1 saniye
• Yalıtım Sınıfı: Sınıf B

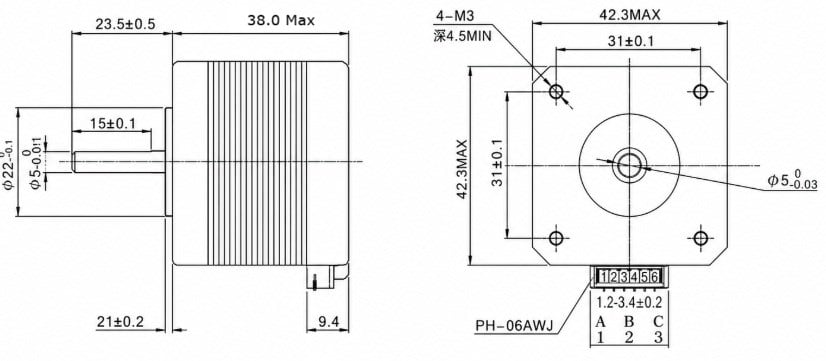

• Motor Ön Yüz Ölçüsü: En fazla 42,3 × 42,3 mm
• Motor Gövde Uzunluğu: En fazla 38 mm
• Montaj Delik Aralığı: 31 ± 0,1 × 31 ± 0,1 mm
• Montaj Dişi: 4 × M3, en az 4,5 mm diş derinliği
• Şaft Tipi: D kesimli şaft
• Şaft Çapı: 5 mm
• Şaft Çıkıntı Uzunluğu: 23,5 ± 0,5 mm
• D Kesim Şaft Uzunluğu : 18 ± 0,1 mm
• Ön Merkezleme Çıkıntısı Çapı: Yaklaşık 22 mm
• Ön Merkezleme Çıkıntısı Yüksekliği: 2 ± 0,2 mm

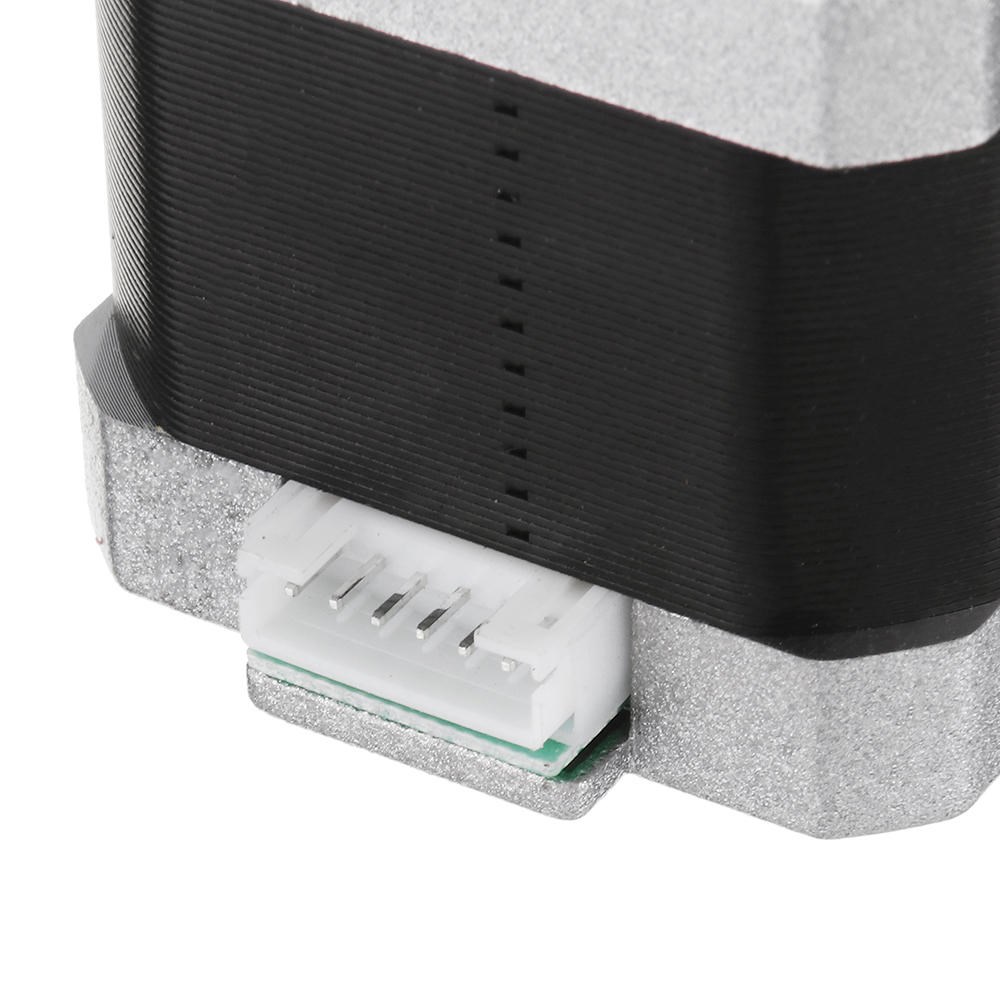

• Konnektör: PH-06AWJ tip, 6 pin gövde
• Konnektör Genişliği: Yaklaşık 16,2 mm
• Arka Konnektör Çıkıntısı: Yaklaşık 9,4 mm
• Ağırlık: Yaklaşık 255 g


Paket İçeriği


• 1 adet 17HS4401-22B NEMA17 Hibrit Step Motor

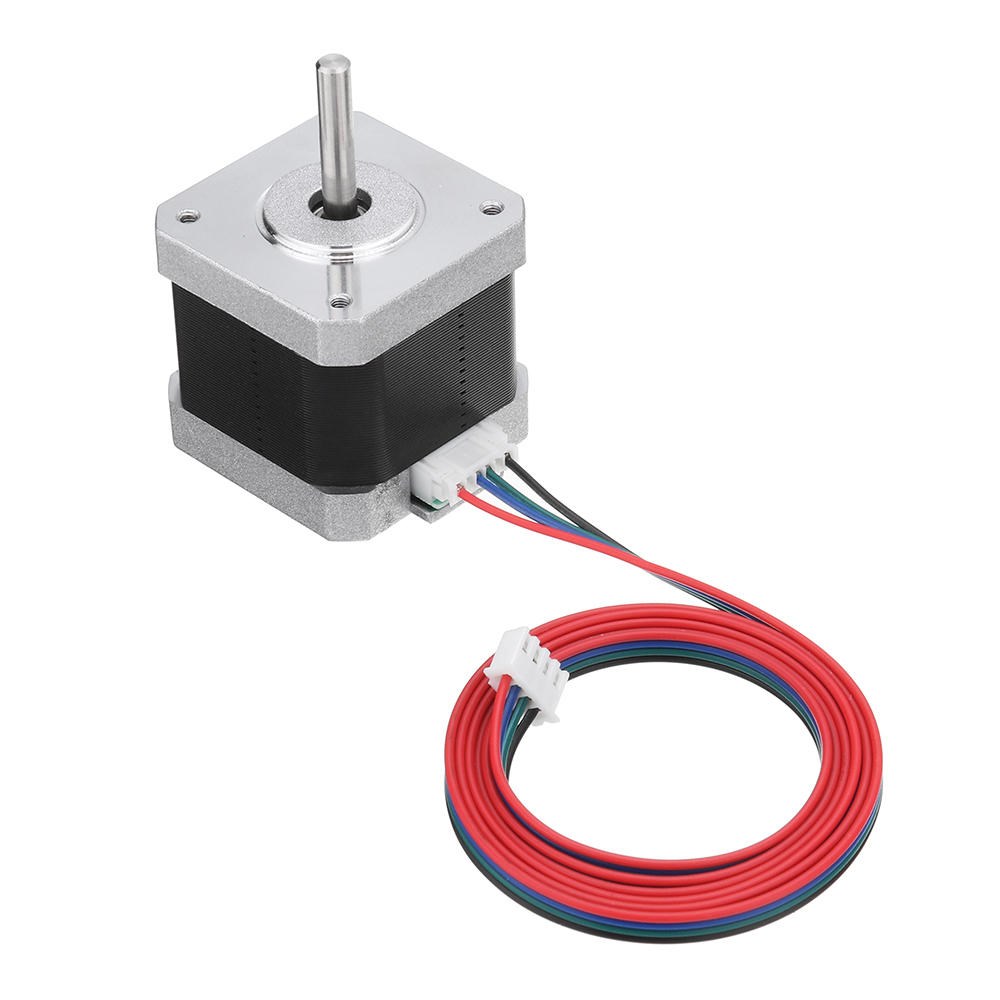

• 1 adet motor bağlantı kablosu
