LORA SX1278 Modülü 433 MHz (A9685)

0,00
Marka : Kompent
Fiyat : ₺73,48  + KDV
KDV Dahil : ₺86,71
Kompent Hızlı Teslimat

433 MHz
Açık Alanda 5Km etki alanı
Hem Alıcı hem de verici olarak kullanma

LORA SX1278 Modülü 433 MHz

LORA Modüllerinin günden güne fiyatları düşmekte ve kolaylıkla temin edilebilir hale gelmektedir. Semtech firması tarafından üretilen SX1278 alıcı verici çipi günümüzde en popüler LoRa modüllerinden biridir.

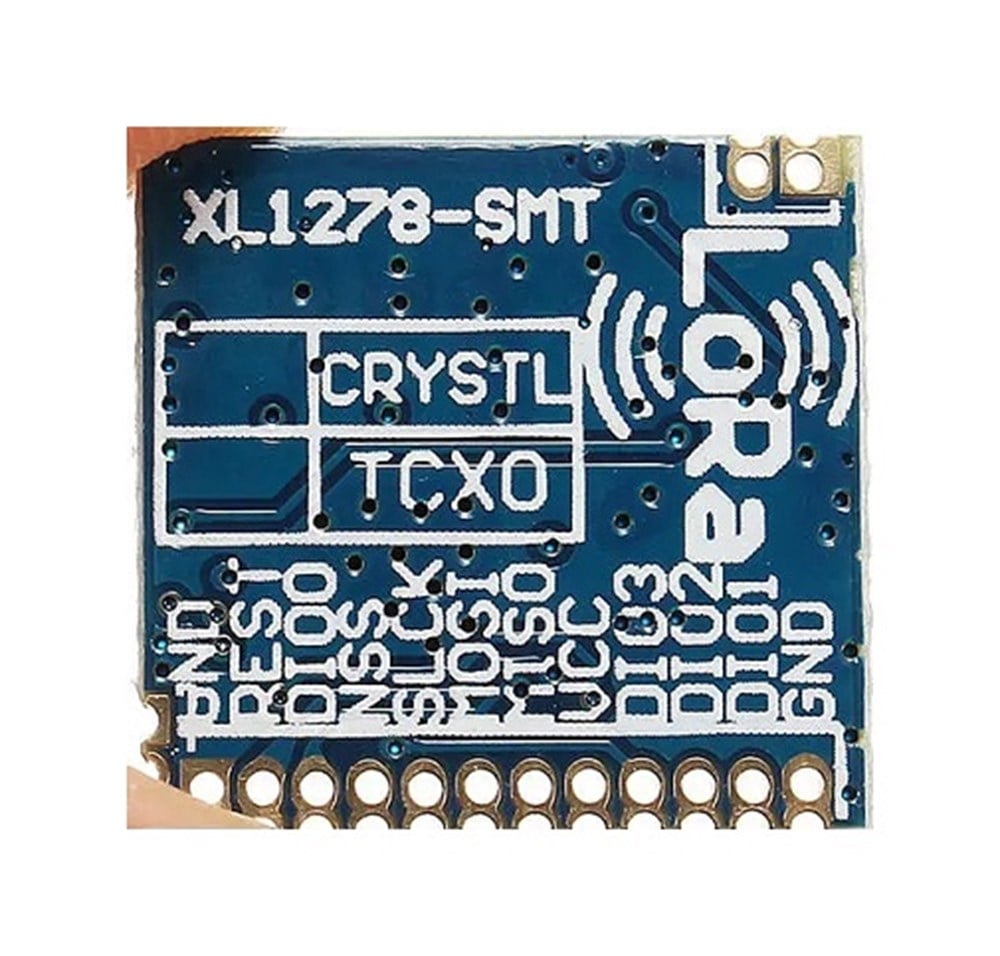

LoRa SX1278 Modülü üzerinde SEMTECH tarafından geliştirilen SX1278 alıcı verici çipi, ±10 ppm SMD kristal ve anten girişi bulunmaktadır. Anten bağlantı pini 50 ohm empedans ile uyumludur

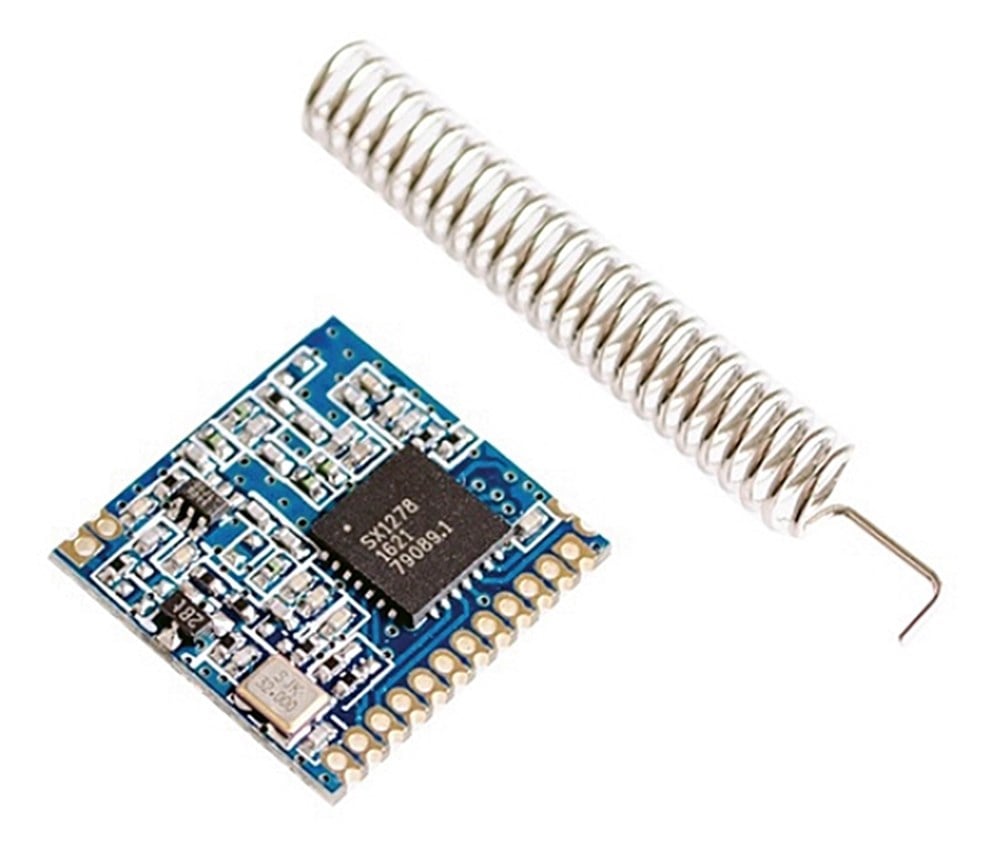

Lora SX1278 Modülü, spring anten ile beraber sağlanmaktadır.

LoRa SX1278 Modülü ile gelen anten sayesinde farklı uygulamalar için anten seçmenize gerek kalmaz ayrıca modül, SX1278 çipinin tüm özelliklerini taşımakla beraber devrelerinizde tasarımı basitleştirmek için tasarlanmıştır. RF devre tasarımlarınıza ekstra entegreler kullanmadan ve zamanınızı harcamadan, basit bir şekilde SX1278 modülünü entegre edebilirsiniz.

LoRa modülasyonundaki -136 dDm yüksek hassasiyet ve 20dBm yüksek güç çıkışı SX1278 modülünü düşük aralıklı ve düşük data hızlı uygulamalar için uygun hale getirmektedir.

Lora SX1278 modülü 1.8 ~3.6V altında ekstra küçük Standby akımında çalışmaktadır, bu sayede batarya ile beslenen uygulamalarda kullanmaya uygundur.

LoRa SX1278 modülü, Arduino ile uyumludur, ayrıca iletim/verici olarak kullanılırken için tipik olarak 120mA , alıcı olarak kullanılırken 12mA kadar düşük akım harcamasına sahipken yüzlerce metrelik bir iletişim aracı olarak kullanılabilmektedir.

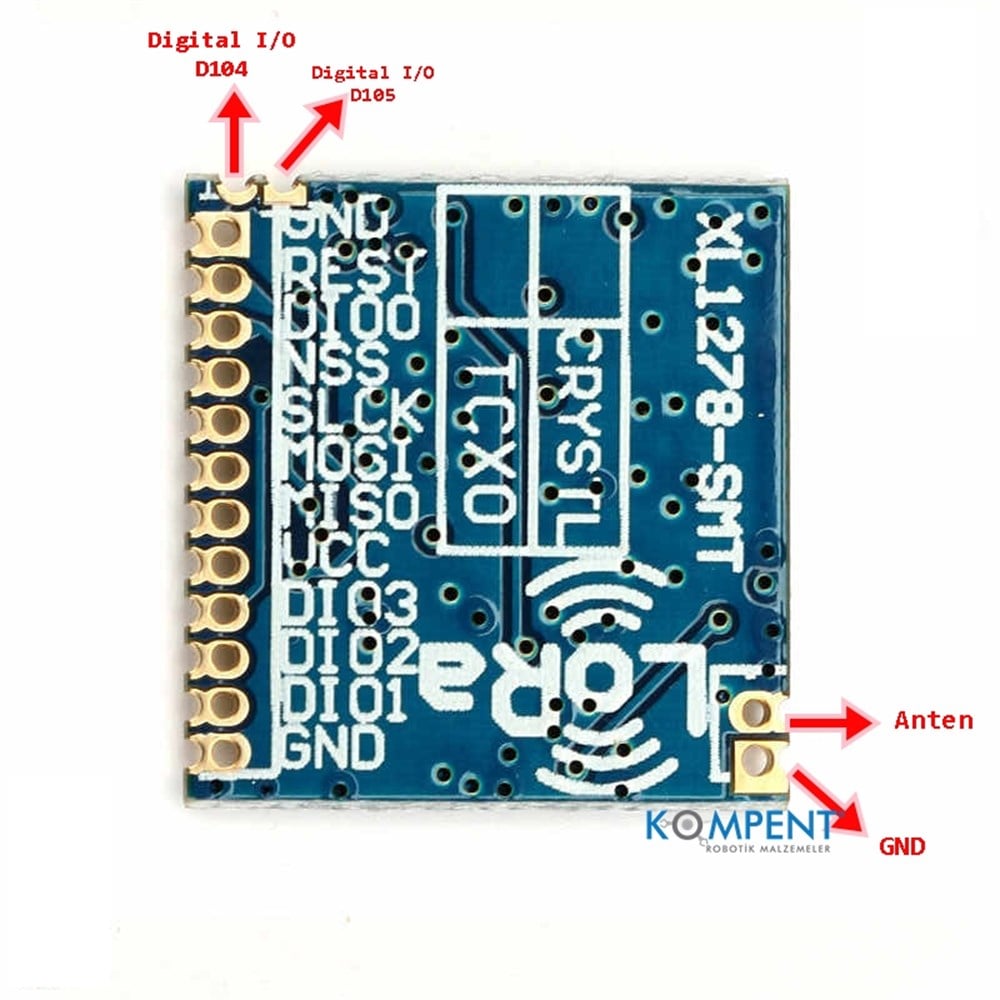

LoRa SX1278 modülünün pin yapısı 1.27 mm headerlar ile uygundur.

LORA SX1278 Modülü 433 MHz Özellikler ;

  • 433 MHz Frekans aralığı
  • FSK/GFSK/MSK/LoRa Modulasyonu
  • SPI Data Arayüzü
  • Sensitivity: -136dBm Hassasiyet
  • +20dBm Çıkış Gücü
  • 300 kbps’den düşük Data Hızı
  • 127dB dinamik aralık RSSI
  • Üstün blocking immunity (Bloklama bağısıklığı)
  • Preamble tespiti
  • Otomatik RF sense ve CAD monitör
  • Saat için dahili bit senkronizörü
  • CRC ile 256 Byte çalışma
  • -40°C ~+80°C ile çalışma sıcaklığı
  • Dahili Sıcaklık Sensörü
  • 1uA’dan düşük Standby akımı
  • 1.8~3.6 çalışma voltajı
  • 1.27mm aralıklı pin yapısı
  • 17x16.5 mm boyutlarında
  • Anten boyutu : 37 mm
  • Spring anten ile beraber sağlanmaktadır.

LORA SX1278 Modülü 433 MHz Arduino Bağlantısı

Bilgi Notu 1: LoRA SX1278 Modülü 3.3V ile uyumludur, bu sebeple Arduino UNO ile kullanırken çift-yönlü lojik seviye dönüştürücü kullanmak daha yaralı olabilir.

Bilgi Notu 2 : LoRa SX1278 Modülünü, Arduino Nano ile kullanıldığında (iletim aracı olarak), dışarıdan 3.3V ile beslemek daha faydalıdır. Modülün akım ihtiyacını Arduino Nano bazı durumlarda karşılayabilmektedir.

LoRa Module -  Arduino

MISO : D12

MOSI : D11

SLCK : D13

D100 : D2

D101 : D3

VCC : 3.3 V

GND : GND

NSS : D10
