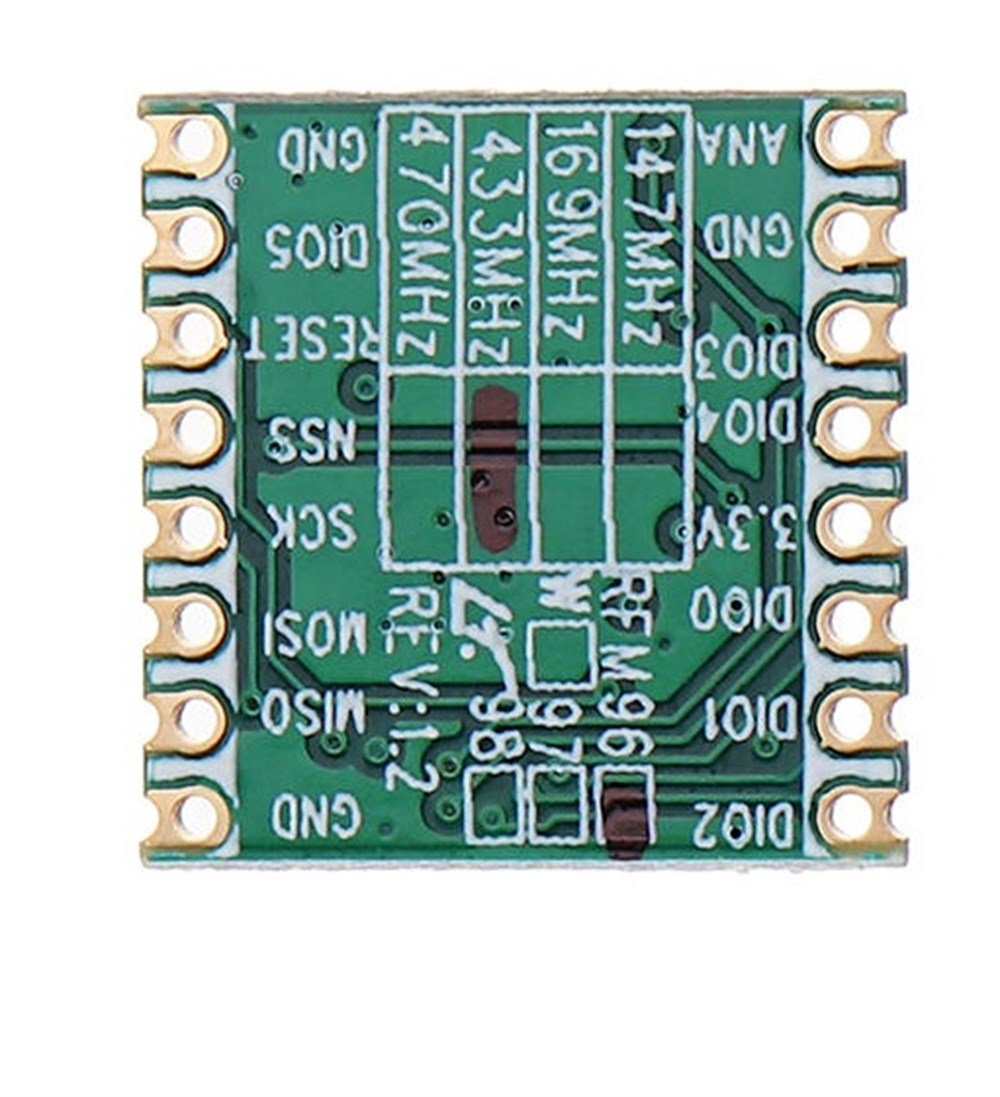

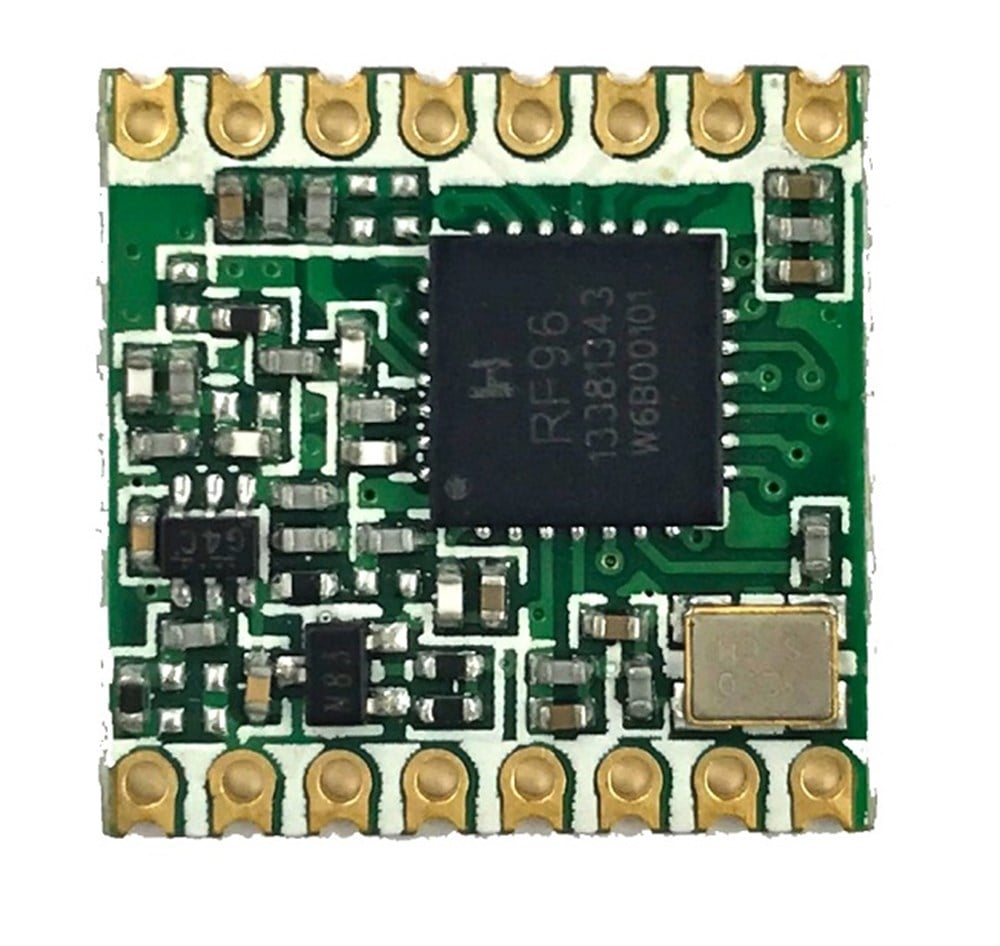

LoRA RFM96W Alıcı Verici Modülü 433 MHz (SK706)

0,00
Marka : HopeRF
Fiyat : ₺285,37  + KDV
KDV Dahil : ₺342,44

433 MHz
20 dBm (100mW) güç
Düşük akım harcaması

LoRA RFM96W Alıcı Verici Modülü 433 MHz

Lora Özelliğine sahip RFM96W alıcı verici modülü 433 MHz frekansında çalışmaktadır. Açık alanda, anten bağlandığı takdirde 3km’ye kadar haberleşme yapabilmektedir.

LORA modülasyon tekniğini kullanan RFM96W modülü -140dBM üzerinde bir hassasiyete sahiptir. +20 dBm güç amplifikatörü (100mW) ile endüstriyel kullanımlar için de uygundur.

RFM96W modülü, Arduino ile uyumludur, ayrıca iletim/verici olarak kullanılırken için tipik olarak 120mA , alıcı olarak kullanılırken 12mA kadar düşük akım harcamasına sahipken yüzlerce metrelik bir iletişim aracı olarak kullanılabilmektedir.

RFM96W Modülü 164 dB bağlantı bütçesine (link budget)  sahiptir

Link Budget/ Bağlantı bütçesi ne demektir ?

Kısaca bir haberleşme sisteminde sinyalin bir vericiden bir alıcıya giderken karşılaştığı tüm kazançların ve kayıpların hesabıdır.

RFM96W modülü, Arduino ile uyumludur, ayrıca iletim/verici olarak kullanılırken için tipik olarak 120mA , alıcı olarak kullanılırken 12mA kadar düşük akım harcamasına sahipken yüzlerce metrelik bir iletişim aracı olarak kullanılabilmektedir.

RFM96W Kullanım Notu

Akım harcamasını minimize etmek için CLKOUT sinyalini gerekmediğinde kapatabilirsiniz

LoRA RFM96W Alıcı Verici Modülü 433 MHz Özellikler ;

  • LoRA uyumlu
  • Maksimum 164 dB link budget (bağlantı bütçesi)
  • +20 dBM (100mW) sabit RF çıkışı
  • +14 dBm yüksek verimlilikle PA
  • 300 kbps ye kadar programlanabilir
  • Yüksek hassasiyet -144 dBm
  • Üstün blocking immunity (Bloklama bağısıklığı)
  • FSK, GFSK, MSK, GMSK, LoRa and OOK modülasyon uyumlu
  • Dahili senkranizör
  • Preamble tespiti
  • 127dB dinamik aralık RSSI
  • CRC ile 256 Byte çalışma
  • Dahili sıcaklık sensörü ve düşük batarya uyarısı
  • 2mm pitch aralığı
  • 16x16 mm boyutlarında

Bilgi Notu 1: RF96W Modülü 3.3V ile uyumludur, bu sebeple Arduino UNO ile kullanırken çift-yönlü lojik seviye dönüştürücü kullanmak daha yaralı olabilir.
Bilgi Notu 2 : RF96W Modülünü, Arduino Nano ile kullanıldığında (iletim aracı olarak), dışarıdan 3.3V ile beslemek daha faydalıdır. Modülün akım ihtiyacını Arduino Nano bazı durumlarda karşılayabilmektedir.

LoRa RFM96W Modülü Arduino Uno Bağlantısı

MISO : D12 (Arduino Mega : D50)

MOSI : D11 (Arduino Mega : D51)

SLCK : D13 (Arduino Mega : D52)

RST: D5

DIO0: D2

DIO1 : D3

VCC : 3.3 V

GND : GND

NSS : D10

Ayrıntılı kullanım klavuzunu buradan indirebilirsiniz.
