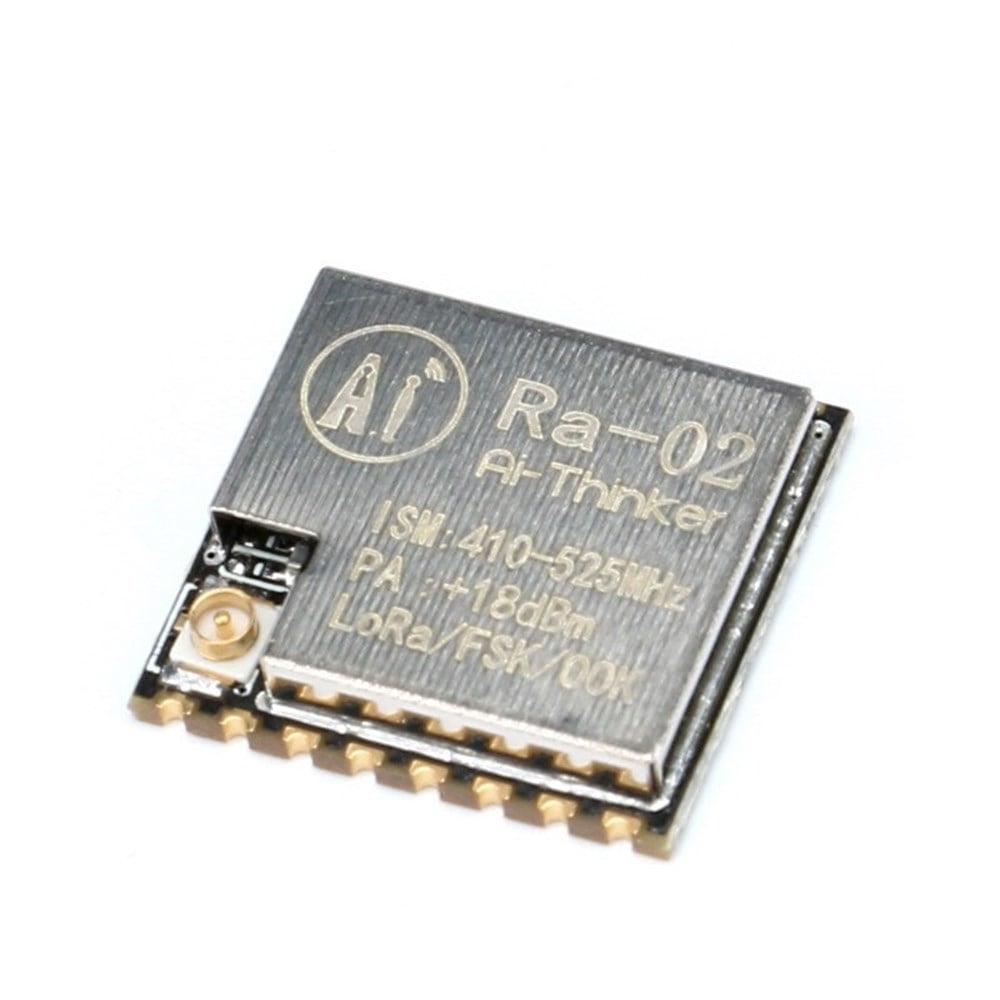

LORA RA-02 433MHZ UZUN MENZİLLİ KABLOSUZ ALICI VERİCİ SX1278
KompentLORA RA-02 433MHZ UZUN MENZİLLİ KABLOSUZ ALICI VERİCİ SX1278
KompentLORA RA-02 433MHZ UZUN MENZİLLİ KABLOSUZ ALICI VERİCİ SX1278
KompentLORA RA-02 433MHZ UZUN MENZİLLİ KABLOSUZ ALICI VERİCİ SX1278

LORA RA-02 433MHZ UZUN MENZİLLİ KABLOSUZ ALICI VERİCİ SX1278 (KL259 )

0,00
Marka : AI THINKER
Fiyat : ₺53,75  + KDV
KDV Dahil : ₺63,43

Lora SX1278 433 Mhz Modül
FSK, GFSK, MSK, GMSK, Lora ve OOK Modulasyon Modlarını destekleme

10 km'ye kadar haberleşme


LORA RA-02 433MHZ UZUN MENZİLLİ KABLOSUZ ALICI VERİCİ SX1278

Lora RA-02 433MHz modülü SEMTECH SX1278 kablosuz alıcı verici yongası kullanarak ESP8266 ve ESP32 çiplerinin üreticisi AI-THINKER firması tarafından tasarlanmıştır. SX1278 RF modülü uzun menzilli haberleşmeler için kullanılmaktadır.

Lora RA-02 433 MHz modülü otomatik sayaç okuma, akıllı ev, uzaktan sulama, meteorolojik verileri okuma gibi ağ uygulamalarında, IOT tabanlı projede 10KM’ye kadar uzun menzilli iletişimi sayesinde kullanılabilmektedir.

İki adet Lora RA-02 433 MHz modülü kullanarak, IOT tabanlı projelerinizde alıcı ve verici gibi kullanabilir, IPEX anteni ile açık alanda 10 km’ye kadar uzun mesafelerde iki modülü haberleştirebilirsiniz.

Lora RA-02 433 MHz modülü üzerinde IPEX anten girişi soketi bulunmaktadır. Modül anteni harici olarak sağlanmaktadır. Modül ile uyumlu anteni buradan inceleyebilirsiniz.


LORA RA-02 433MHZ UZUN MENZİLLİ KABLOSUZ ALICI VERİCİ ÖZELLİKLER


  • LORA spread spektrum modülasyon teknolojisi
  • -141 dBm değerine kadar düşük alıcı hassasiyeti
  • Half-duplex (Yarı çift yönlü) SPI haberleşme
  • 300 kbps’ye kadar programlanabilir bit hızı
  • FSK, GFSK, MSK, GMSK, Lora ve OOK Modulasyon Modlarını destekleme
  • 127db RSSI dalga aralığı
  • Otomatik RF sinyal algılaması
  • SMD-16 Kılıf
  • SPI Arayüzü
  • 17x16 mm boyutlarında
  • 410 ile 525 MHz arası frekans aralığı
  • IPEX Anten girişi
  • Maks. 18±1 dBm iletim gücü
  • 433 MHz ‘de TX : 93mA , RX : 12.15ma Standby: 1.6mA
  • 470 MHz’de TX : 97mA , RX : 12.15ma Standby: 1.5mA
  • 2.5 ile 3.7V arası çalışma (Önerilen : 3.3V)
  • -30 ile 85 °C arası çalışma


Lora RA-02 433MHz Modülü Pin Yapısı



Ra-02

Pin

Açıklama

1, 2

GND

GND

3

3.3V

3.3V Güç Girişi

4

RESET

Reset

5

DIO0

Digital IO0, yazılım ayarı

6

DIO1

Digital IO1, yazılım ayarı

7

DIO2

Digital IO2, yazılım ayarı

8

DIO3

Digital IO3, yazılım ayarı

9

GND

GND

10

DIO4

Digital IO4, yazılım ayarı

11

DIO5

Digital IO5, yazılım ayarı

12

SCK

SPI Clock girişi

13

MISO

SPI data çıkışı

14

MOSI

SPI data girişi

15

NSS

SPI Selected-IN

16

GND

GND


Lora RA-02 Modülü Arduino UNO Bağlantısı



3.3V : 3.3 V

GND : GND

NSS : D10

DIO0 : D2

SCK : D13

MISO : D12

MOSI : D11

RST : D9


Lora RA-02 Modülü Arduino Nano Bağlantısı


3.3 V : Arduino Nano kartına bağlanmaz, harici beslenmesi gerekmektedir. Arduino Nano üzerindeki regülatör Lora RA-02 Modülünün çalışma akımını karşılamamaktadır.

GND : GND

NSS : D10

DIO0 : D2

SCK : D13

MISO : D12

MOSI : D11

RST : D9



RA-02 Kullanım İpucu

Kullanım sırasında Lora RA-02 433 MHz modülünün GND pinlerin hepsi topraklanmalıdır, diğer türlü sinyal iletiminde ve alımında hatalar olabilir.
