GY-87 10 DOF Sensor MPU6050 + HMC5883 + BMP180 (SL157)

Marka : Kompent
Fiyat : ₺100,77  + KDV
KDV Dahil : ₺118,91
Kompent Hızlı Teslimat

* HMC5883 sensörü üretimden kalktığından dolayı muadil olan 3 eksen jireksop ve ivmeölçer sensörü QMC5883L yada DB5883 ile beraber gelmektedir.

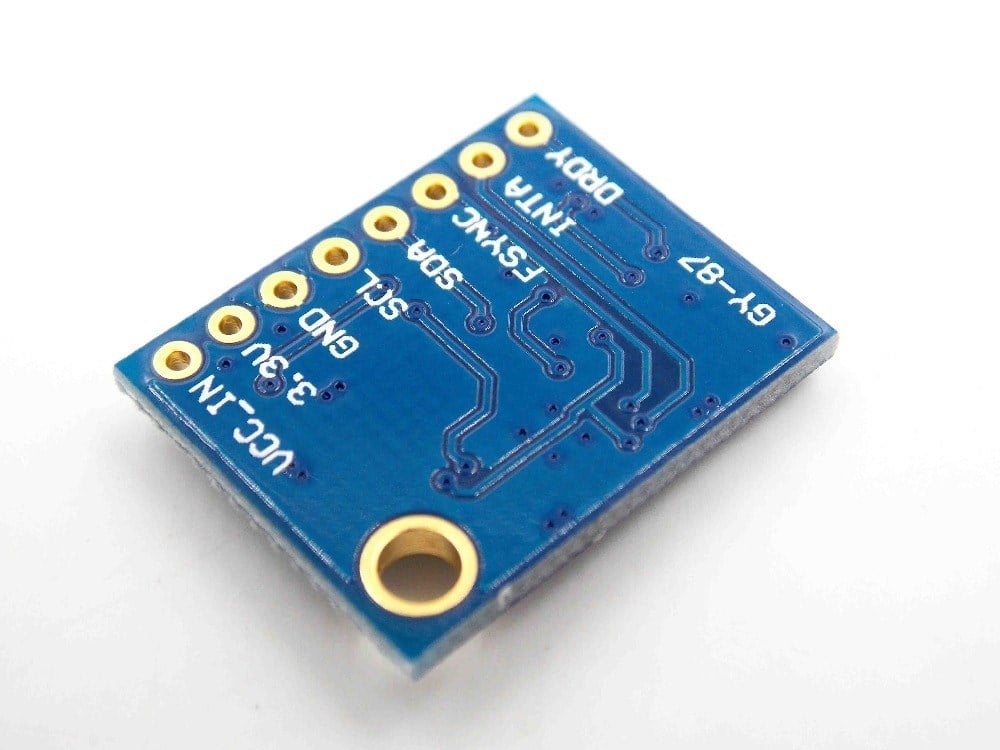

GY-87 10 DOF Sensor MPU6050 + HMC5883 + BMP180



* HMC5883 sensörü üretimden kalktığından dolayı muadil olan 3 eksen jireksop ve ivmeölçer sensörü QMC5883L yada DB5883 ile beraber gelmektedir.


GY-87 Modul Kartında  jireskop sensoru, ivme sensoru, Dijital Pusula ve Hava Basınç sensörlerinin hepsi bulunmaktadır. Dört sensörün tümü tek bir kart üzerinde toplanmış olarak bulunan GY-87 modül kartı ekonomik bir modül olarak ön plana çıkmaktadır.



GY-87 Modül Kartında aşağıdaki sensörler bulunmaktadır ;

  • 3 Eksen Jireskop ve İvme Sensörü : MPU6050

  • Dijital Pusula Sensörü / 3 eksen manyetik alan sensörü: QMC5883L/ DB5883

  • Hava Bansınç Sensörü : BMP180



GY-87 10 DOF Sensör Modul kartında dahili olarak ultra düşük doğrusal LDO voltaj regülatörü bulunmaktadır. Bu sayede motor ya da yüksek akımlı sistemlerden gelen gürültüler azaltılmaktadır.



GY-87 10 DOF Sensor MPU6050 + HMC5883 + BMP180 Özellikler ;



  • Güç Gereksinimi : 3 ile 5V arasında
  • Boyutlar : 22 x 17 mm
  • 3 eksen Jireskop + İvme + Manyetik Alan Sensörü
  • Hava Basınç Sensörü
  • Dahili ultra gürültü doğrusal LDO voltaj regülatörü
  • Dahili filtreler ile motor ve yüksek akımlı sistemlerden gürültü azaltımı
  • I2C Haberleşme Protokolü
  • Daldırma Altın PCB Teknolojisi üretimi sayesinde altın renki pcb delikleri

  • MPU 6050 3 Eksen Jireskop ve İvme Sensörü;

    • Dijital Çıkış, X- Y- Z- eksenleri, Jireskop ölçüm aralığı :   ±250, ±500, ±1000, and ±2000°/sn
    • Dahili 16 bit ADC
    • 3.6 mA çalışma akımı
    • Dijital 3 eksen ivme ölçüm modulu ölçüm aralığı ±2g, ±4g, ±8g and ±16g
    • İvme ölçer sensörü çalışma akımı 500 µA
  • QMC5883L/ DB5883 3 eksen manyetik alan sensörü ;


    • ± 8 Gauss Full Scal

    • 3 µA standby akımı


  • BMP180 Hava Bansınç Sensörü ;


    • 300 ile 1100 hPA basınç ölçümü
    •  Standart modda 1  µA güç harcaması


GY-87 10 DOF Sensor MPU6050 + HMC5883 + BMP180 Kullanım Alanları



  • FPV,RC ve Robot Sistemleri
  • GPS Sistemleri
  • Çarpma tanımlama ve kayıt altına alma
  • Oyun ve sanal gerçeklik cihazları
  • Akıllı cihazlar için akıllı güç tasarrafu işlemleri
  • Titreşim izleme
  •  Serbest Düşüş Algılama Sistemleri
  • 6D Sistemler

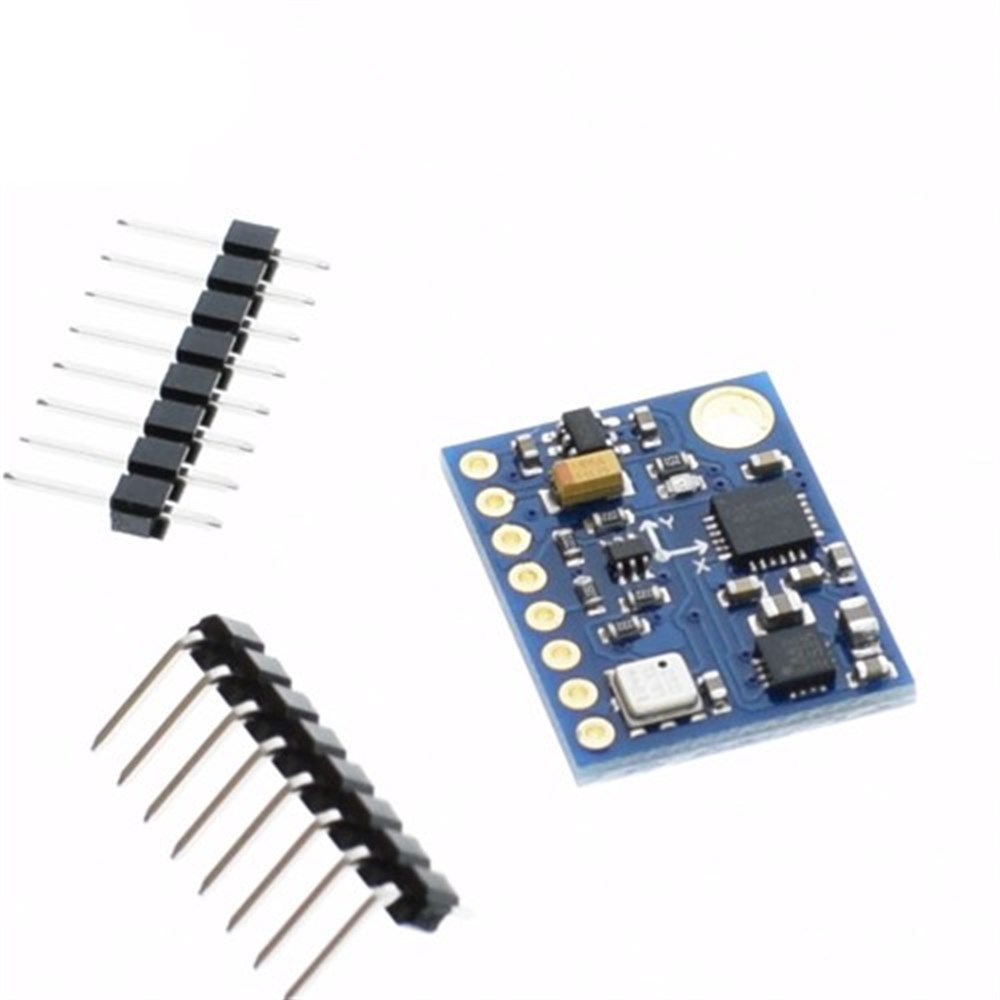

Paket İçeriği



  • 1 adet GY-87 10 DOF Sensör Kartı – ESD Koruyuculu Poşet içerisinde
  • 1 adet Düz Erkek Header
  • 1 adet Eğimli/ 90 derece Erkek Header
