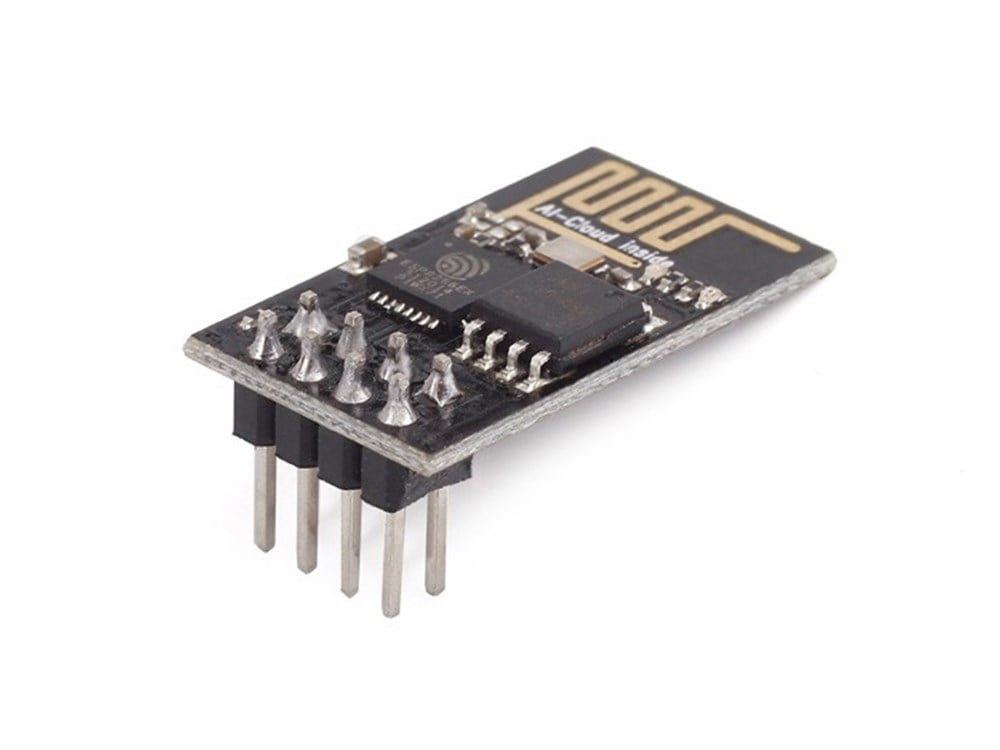

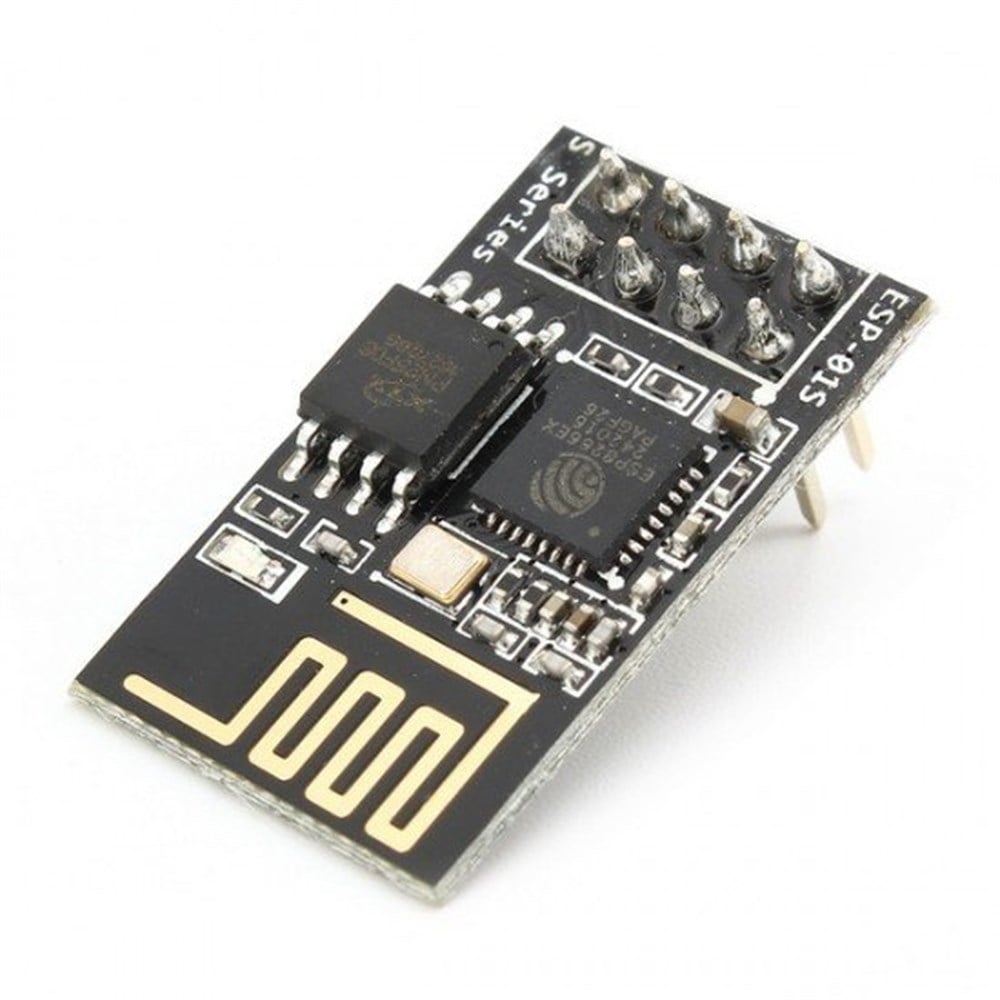

ESP8266 ESP-01 WIFI Modülü

Marka : Kompent
Fiyat : ₺10,94  + KDV
KDV Dahil : ₺12,91

Son versiyon ESP-01 Modülü. 1MB Flash Hafıza

Eski model mavi ESP-01 den 2 kat daha fazla Flash Hafıza

ESP8266 ESP-01 WIFI Modülü – Son Version 1 MB Flash Hafıza



Son versiyon ESP-01 Modülü. 1MB Flash Hafıza

Eski model mavi ESP-01 den 2 kat daha fazla Flash Hafıza



ESP8266 serisinden olan ESP-01 WIFI Modülü ile Arduino gibi mikrodenetleyici kartlarının WIFI ağına bağlanmasını sağlamaktadır.



ESP8266 ESP-01 WIFI Modülü dahili mikroişlemcisi ile 2 GPIO ve 1 MB bellek bulunmaktadır.ESP-01 WIFI modülü dahili TCP / IP özelliğine sahiptir.



ESP8266, Espressif firması tarafından üretilmiş bir 32-pin entegredir ve 16 GPIO’ya kadar desteklemektedir. ESP-01 modülü ise uygun fiyatı ve sınırlı sayıda GPIO bağlantısı (2 adet) ile mevcutda bulunan Arduino gibi mikrodenetleyici kartlarına WIFI bağlantısı eklemek için kullanılmaktadır Eğer ESP8266 ve WIFI bağlantısı ile projeleri tek başına kullanılabilen bir kart ile yapmak istiyorsanız, Arduino gibi direkt Arduino IDE üzerinden programlanabilen ESP8266 NodeMCU ESP-12E Geliştirme Kartını önermekteyiz. Tek başına kullanılan NODEMCU kartını buradan inceleyebilirsiniz.



Arduino gibi mikrodenetleyici kartlar ile IOT üzerine yapılmak istenilen projelerde ESP-01 modülü ile WIFI özellik Arduino kartlarınıza eklenebilmektedir. Fakat ESP-01 modülü 5Volta toleranslı değildir. 3.3V altında çalışmaktadır. Arduino kartlarında bulunan 3.3V çıkışının ise akım gücü ESP-01 WIFI modülü için yeterli gelmemektedir. Eğer ESP-01 WIFI modülü Arduino UNO R3 kartlarınızla kullanmak istiyorsanız aşağıdaki devreyi kurmanız ya da seviye dönüştürücü kullanmanız gerekmektedir.






Kullanılan direnç değerleri kritik öneme sahip olmamakla beraber, GND hattına bağlanan direnç değerinin RXD hattındaki direnç değerinden 2 kat fazla olması önerilmektedir.


ESP-01 WIFI modülünü, ESP-01 adaptörüne takarak yukarıda bağlantıya gerek kalmadan direkt Arduino kartlarınıza bağlayabilirsiniz. ESP-01 WIFI modülünü, ESP-01 adaptör ile beraber satın almak için lütfen tıklayınız. ESP-01 Adaptör modülünü buradan inceleyebilirsiniz.



Arduino ile Bağlantı

Arduino Uno R3

ESP-01 Modülü

RX (Pin 0)

RX – Yukarıdaki resimdeki voltaj bölücü kullanmak gerekmektedir. ESP-01 Adaptör kullanıldığında direkt bağlanabilir

TX(Pin 1)

TX

3.3V

VCC (ESP-01 Adaptör kullanıldığında 5V adaptöre bağlanması gerekmektedir.)

GND

GND

-

RST

3.3V

CH_PD



Eğer ESP-01 Wifi modülünü Arduino gibi mikrodenetleyici kartlar ile kullanmak yerine tek başına kullanmak istenildiği takdirde FTDI USB Seri Arayüz kullanarak isteğe göre uyarlanmış ya da özel yazılımlarla programlanabilmektedir.



AP, STA ve her iki moduda aynı anda kullanılan 3 modda ESP-01 WIFI modülü kullanılabilmektedir. AP modunda ESP-01 WIFI network gibi davranmakta ve WIFI ağına bağlanan diğer cihazlar ile karşılıklı (iki yönlü) haberleşme yapabilmektedir.



STA modda mevcut bulunan WIFI ağına ESP-01 WIFI modülü bağlanabilmekte ve ağa bağlanan diğer cihazlar ile haberleşme kurulabilmektedir.



Özellikler



·        Dahili 32-bit RISC Tensilica Xtensa LX işlemci (80 MHz)

·        1 MB Flash Hafıza

·        IEE 802.11 b/g/n WIFI

·        2 GPIO

·        3.3V altında çalışma (Arduino kartlar ile direkt çalışmamaktadır. Ayrıntılı bilgi için lütfen yukarıdaki açıklamalara bakınız.)

·        Access Point olarak çalışma

·        TCP/IP özelliği

·        WIFI direct özelliği

·        170 mA akım harcaması (Tx802.11b, CCK 11Mbps, P OUT=+17dBm)

·        56 mA akım harcaması (Rx 802.11n, 1Kb paket genişliği, -65dBm)

·        10 uA uyku modunda akım harcaması

·        25x15 mm boyutlarında



ESP8266 tabanlı diğer modülleri buradan inceleyebilirsiniz.
