INA219 DC Akım Sensor Modülü 26V 3.2A (SK447)

0,00
Marka : Kompent
İndirim Oranı : %13 İndirim
KDV Dahil : ₺170,51
İndirimli : ₺123,27  + KDV
KDV Dahil : ₺147,92

I2C Arayüzü
3.2A akım ölçümü
Arduino kartlar ile uyumlu

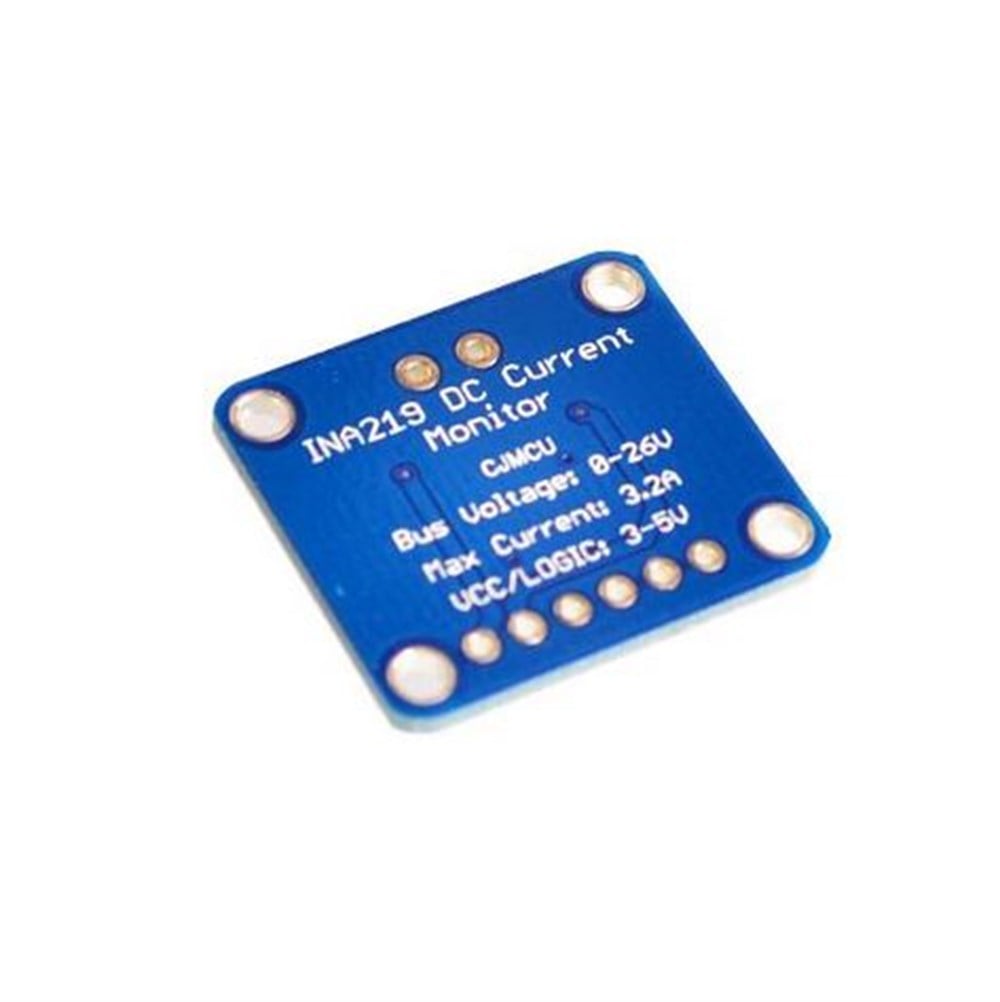

CJMCU-219 INA219 DC Akım Sensor Modülü 26V 3.2A



CJMCU-219 INA219 DC Akım Sensoru, akım ölçümünün yanı sıra voltaj ve güç ölçümü ile ölçüm yapacağınız sistemler üzerinde güç incelemelerini gerçekleştirebilirsiniz.



I2C ara yüzüne sahip INA216 Modülü %1 Doğruluk oranına sahiptir ve I2C Arayüzüne sahiptir.



INA219 DC Akım Sensor modülü 3 ile 5.5 V arasında çalışırken 26V DC voltaj değerine kadar bulunan hatlarda akım ölçümü yapılabilmektedir.



Yüksek doğruluklu INA219, %1 hassasiyetli 0.1 ohm direnç üzerinden voltaj ölçümünü yapmaktadır. Modül üzerinden maksimum giriş farkı 320 mV olduğunda ölçülen akım değeri ±3.2A'dir. Dahili 12bit ADC ile 3.2A akım ölçümünde çözünürlük 0.8 mA'dir.



Daha yüksek akım ölçülmesi istenildiği zaman dikkatli bir şekilde modül üzerindeki 0.1 ohm, 0.01 ohm ile değiştirildiğinde ±32 Ampere kadar 8 mA çözünürlükle ölçüm yapılabilmektedir.



INA219 DC akım sensörünü Arduino ve Raspberry Pi uygulamalarında rahatlıkla kullanılmaktadır.



INA219 Nedir, Ne için kullanılır ?


INA219 Modülü, yüklerin (örnek olarak bir DC lambanın) çektiği akımı ölçmektedir. Burada dikkat edilecek nokta yükün maksimum 26 Volt altında çalışması gerekmektedir. Ölçülen akım değeri modülün I2C arayüzü sayesinde Arduino kartları üzerinden gözlemlenebilmektedir. Arduino kartlar üzerinden yükün çalışma voltajı, çektiği akım, güç değeri gözlenmektedir.


INA219 Modülü ile, Arduino kullanarak akım ölçümü yapılmaktadır.


INA219 Arduino Bağlantısı

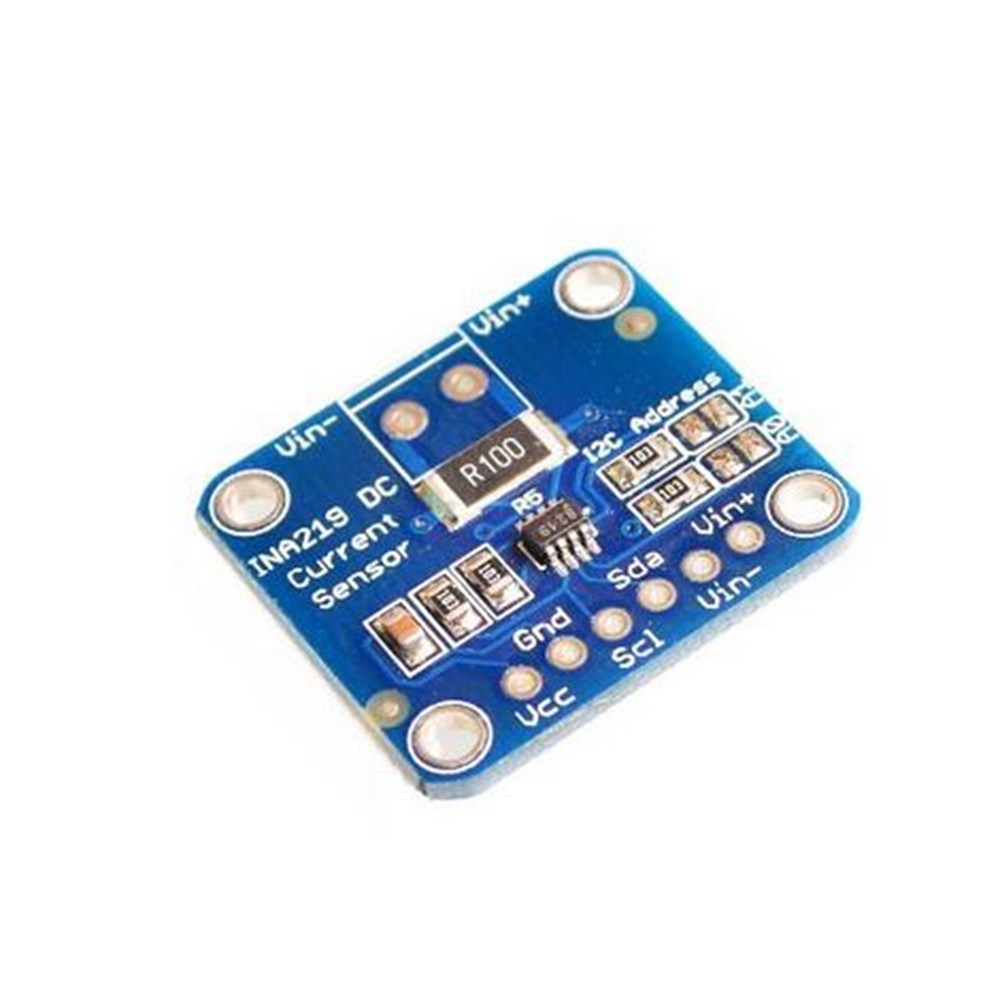

INA219 Modül üzerindeki 6 Pin Bölümü (Modül alt tarafındaki 6 Pin)


  • Vcc : 3.3 ya da 5V, Arduino 3.3V ya da 5V pinine bağlanmalıdır.
  • GND : Arduino GND pinine bağlanmalıdır. GND(Toprak) hattı, yük ile ortak olmalıdır.
  • SCL : Arduino SCL pinine bağlanmalıdır.
  • SDA : Arduino SDA pinine bağlanmalıdır.
  • Vin- : Alternatif Vin- bağlantısı. Alternatif Pindir. Diğer Vin- pini kullanılıyorsa bu pin kullanılmamalıdır.
  • Vin+: Alternatif Vin+ bağlantısı. Alternatif Pindir. Diğer Vin+ pini kullanılıyorsa bu pin kullanılmamalıdır.

INA219 Modül üzerindeki 2 Pin Bölümü (Modülün Üst tarafındaki 2 Pin)


  • Vin- : Bağlanan yükün pozitif terminali bağlanacaktır.
  • Vin+ : Yük için bağlanan güç kaynağının pozitif terminali bağlanacaktır.



Ayrıntılı bağlantı şeması ürün resimlerinde ve sayfanın en altında bulunmaktadır.


INA219 DC Akım Sensor Modülü Özellikler



  • 0.1 ohm %1 doğrulukta 2W akım hasassiyetli direnç
  • 26V oltada kadar voltaj
  • ±3.2Ampere kadar 0.8mA hçözünürlükle akım ölçümü
  • 12 bit ADC
  • 128 ölçüm örneklemesi ise gürültüleri filtreleme
  • I2C arayüzü
  • 3 ile 5.5 V arası çalışma
  • Raspberry Pi ve Arduino ile uyuml
  •  2.29 x 2.03 cm boyutlarında

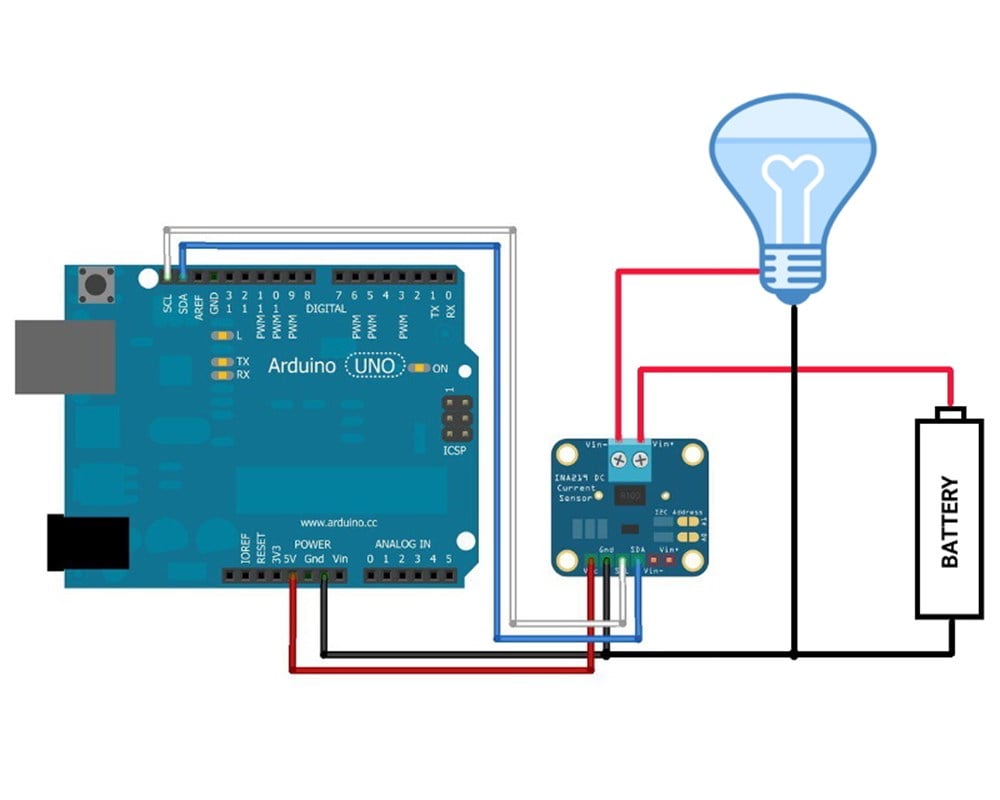

INA219 DC Akım Sensor Modülü Örnek Bağlantı Şeması
