Ublox NEO-6M GPS Modülü EPPROM ve Pilli (SK169)

5,00
Marka : Kompent
Fiyat : ₺158,05  + KDV
KDV Dahil : ₺189,66

Dahili EEPROM

3.3V ile 6V arası çalışma
Seramik GPS Anten ile beraber, GY-NEO6MV2 Modeli

Favorilere Ekle
İstek Listeme Ekle
Karşılaştır
Fiyat Düşünce Haber Ver
Gelince Haber Ver
Tavsiye Et
Yorum Yaz

Ublox NEO-6M GPS Modülü EPPROM ve Pilli

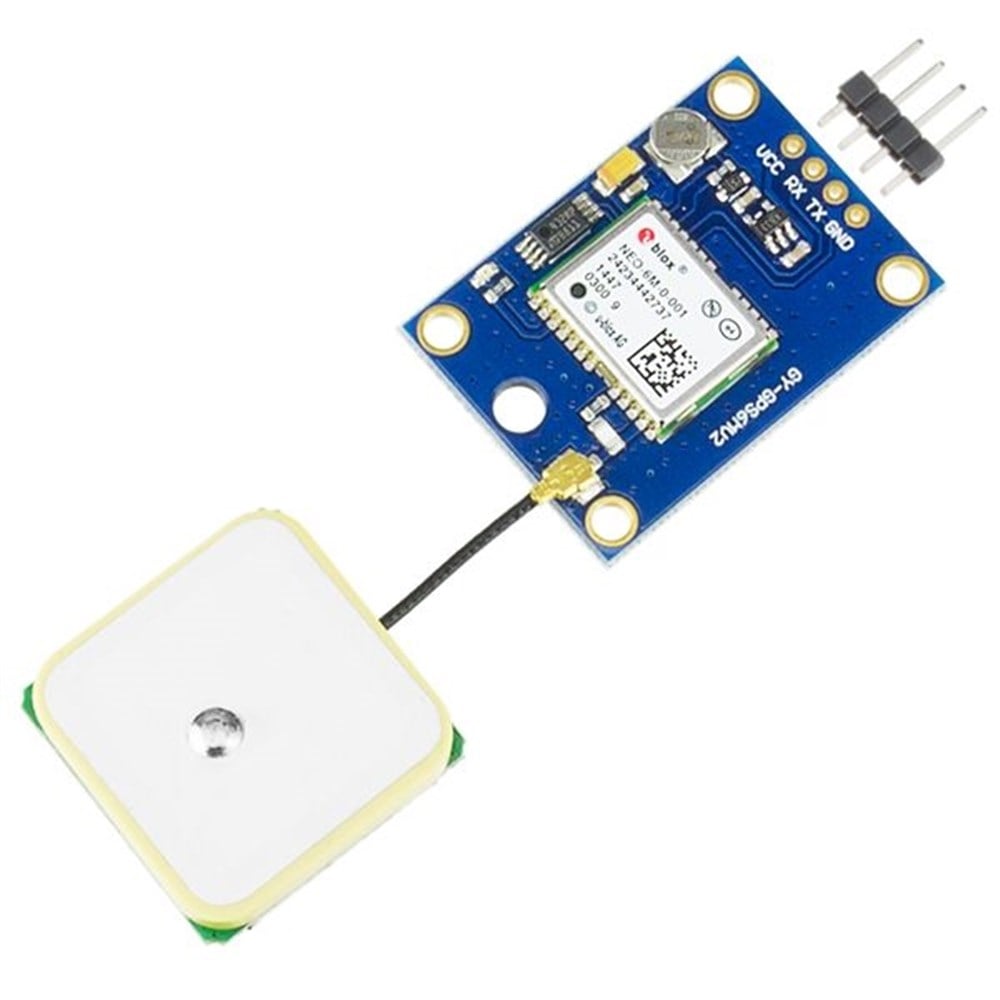

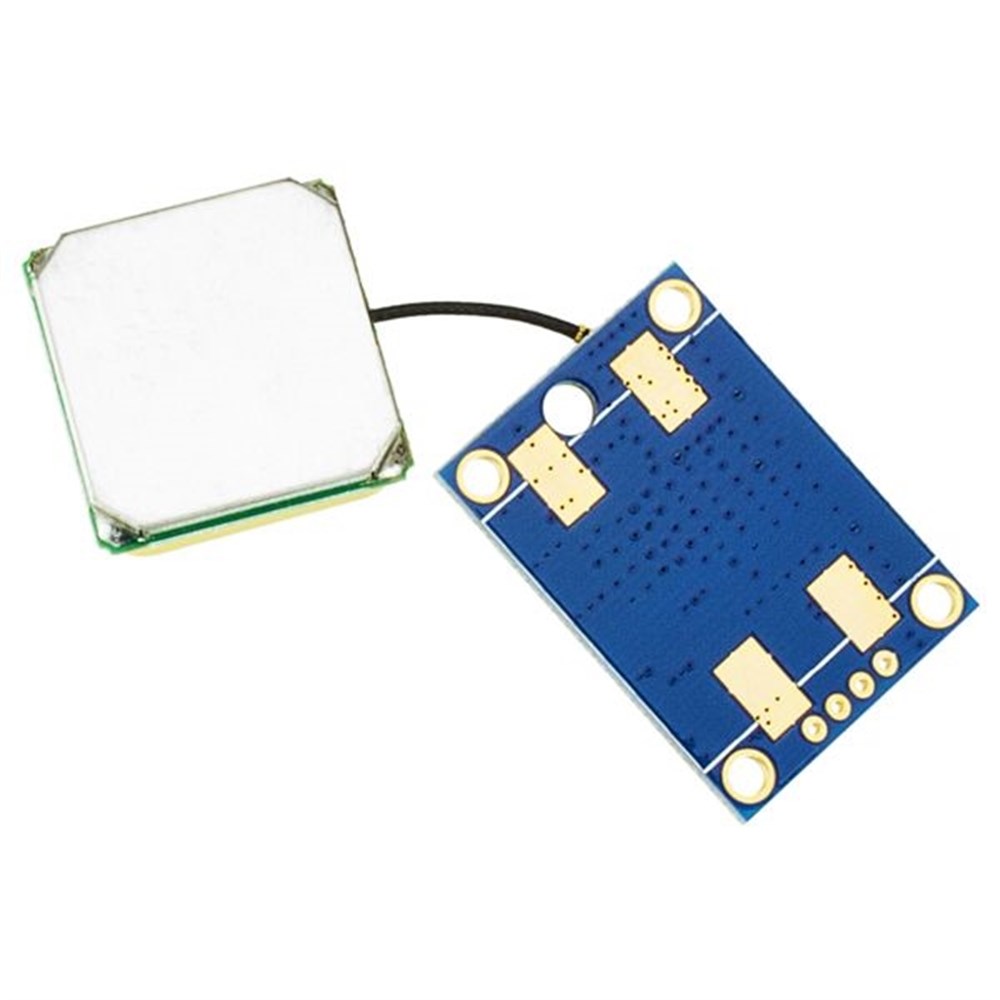

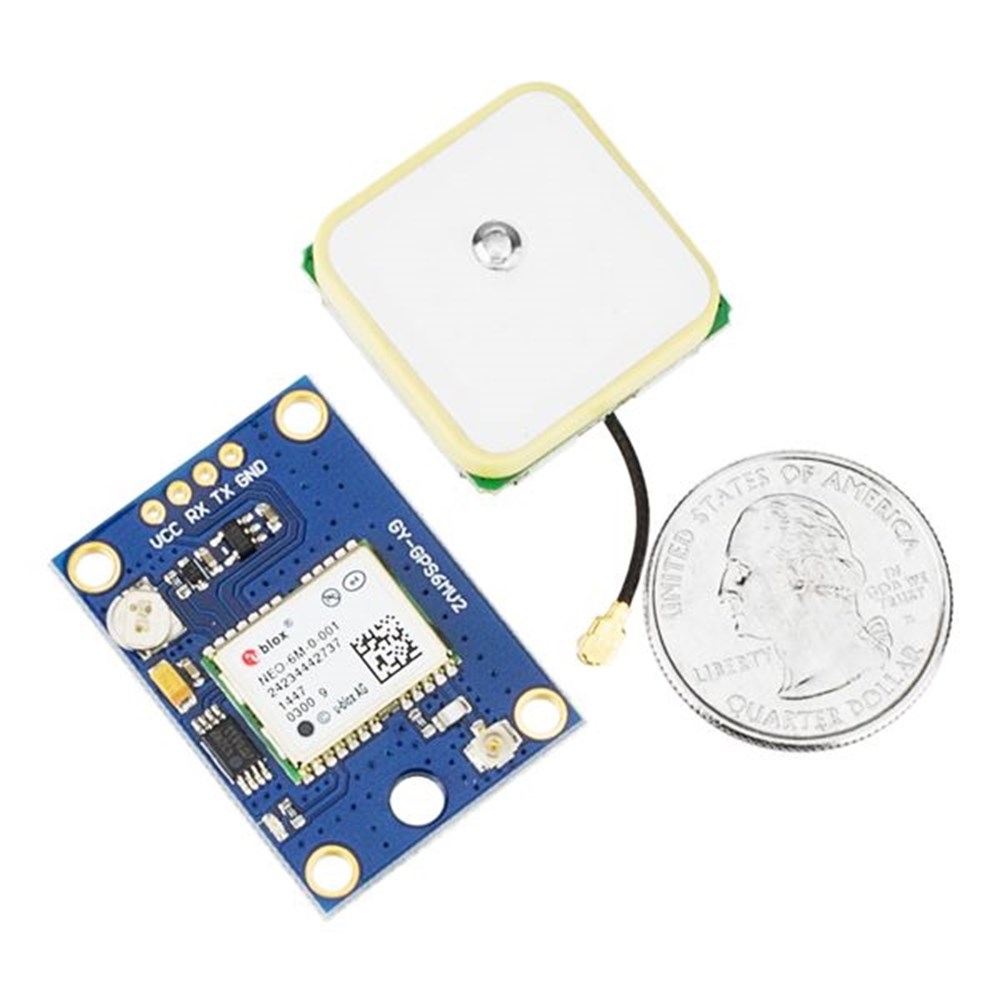

Ublox NEO-6M GPS Modülü üzerinde Ublox-6M-0-001 GPS modülü kullanılmıştır. Modül Üzerinde 24C32 EEPROM ve pil bulunmaktadır. Modül üzerinde bulunan regülatör sayesinde 3.3V ve 5V gerilim altında çalışabilmektedir.


NEO-6M modülü ile beraber seramik anten ile sağlanmaktadır.  GPS modülüne güç verildiği zaman otomatik olarak uydu sinyali arayacaktır. Konum sabitlemesini bulunca modül üzerinde LED yanıp sönecektir. Konum sabitlemesi sürdüğü sürece bu LED yanıp sönmeye devam edecektir.


Ublox NEO-6M GPS Modülü Kullanım Notu

GPS Modülünün I/O pinleri Arduino gibi 5V seviyesindeki kartlar ile kullanıma toleranslıdır. Kısa süreli kullanımlarda herhangi bir hiç bir sıkıntı olmadan kullanılabilmektedir. Fakat uzun süreli kullanımlar için 3.3V lojik seviyesine indirmek için lojik seviye dönüştürücüler kullanılmasını tavsiye etmekteyiz.
Bu sebeple Arduino gibi 5V lojik seviyesine sahip mikrodenetleyici kartlar ile çalışılacağı zaman 2 adet 1N4148 diyotu mikrodenetleyici kartınıza TX pini ile GPS modülünün RX pinine seri olarak bağlamanızı önermekteyiz. Bu işlem ile lojik seviyesi yaklaşık 3.6V seviyesine düşecektir. Bu işlem yapılırken Baud Rate 9600 ya da daha az olmasını önermekteyiz.  Eğer böyle bir bağlantı yapmak istemezseniz direkt lojik seviye dönüştürücüler kullanarak bu işlemi gerçekleştirebilirsiniz. Uygun lojik seviye dönüştürücülerini buradan inceleyebilirsiniz.



Daha doğru sonuçlar ve daha yeni GPS Modülü olan NEO-8M GPS modülünü buradan inceleyebilirsiniz.


Ublox NEO-6M  GPS Modülü Özellikleri ;


  • Ublox-6M-0-001 GPS Modülü
  • GY-NEO6MV2 GPS Modeli
  • Seramik GPS Anteni ile beraber
  • Dahili 24C32 EEPROM
  • 3.3V ve 6V arasında çalışma
  • I/O lojik Seviyesi 3.6 V (5V toleransı vardır ama uzun süre Arduino gibi 5V lojik seviye kartlar ile kullanırken lojik seviye dönüştürücü kullanılması önerilmektedir)
  • 1 saniye ilk düzeltme (TTFF) (Otomatik başlatma/Hot Start)
  • 26 saniye ilk düzeltme (TFF) (İlk çalıştırma/Cold Start)
  • Konum sabitleme uyarı LED’i
  • 50 kanal UBlox M6
  • Öntanımlı 9600 baud rate
  • 4800 ile 115200 baud rate is ayarlayabilme
  • 5Hz maksimum yenileme hızı
  • 2metreden daha iyi konum doğruluğu
  • 0.1 m/s hız doğruluğu
  • 500 m/s maksimum hız
  • Hareket halinde 0.5 derece rota doğruluğu
  • Modül üzerinde dahili pil ile pil destekli RAM (BBR)
  • Dahili pil modül üzerinde bulunan voltaj regülatörünün 3.3V çıkışına eklenmiş diyot ve direnç ile sarj edilmektedir.
  • GPS antenin takılabilmesi ve harici antenlerin takılabilmesi için modül üzerinden anten giriş konnektörü
  • Dört adet bağlantı deliği, 3mm çapında
  • 36 x 25.8 x 4 mm boyutlarında
  • 25.5 x 25.5 x 8.8 mm seramik GPS anten boyutu



Ublox NEO-6M  GPS Modülü Dökümanları;


Github Sayfası

U-Blox Test Programı (Kullanmak için USB-UART dongle modülü veya CP2102 modülü gereklidir.)
