Toprak Nemi Algılama Sensör Modulü (KL165)

0,00
Marka : Kompent
Fiyat : ₺7,70  + KDV
KDV Dahil : ₺9,09
Kompent Hızlı Teslimat

Analog ve Dijital Çıkış
Takım Halinde

Toprak Nem Sensör Modülü

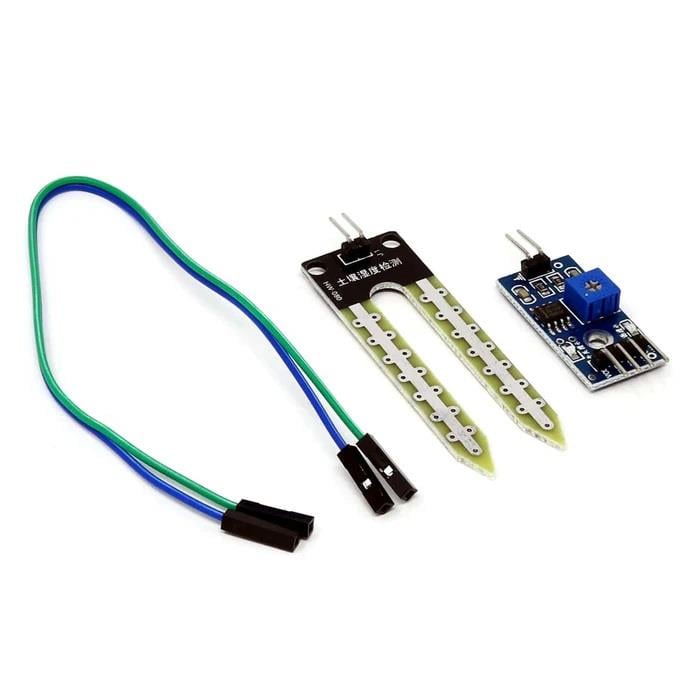

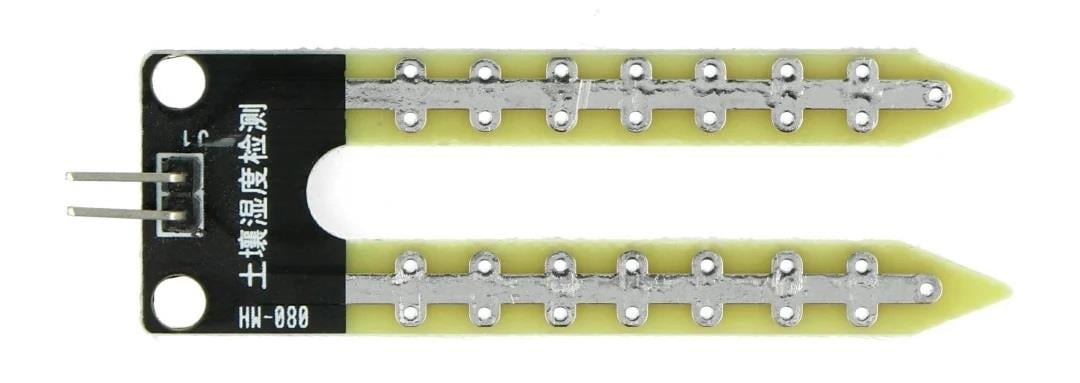

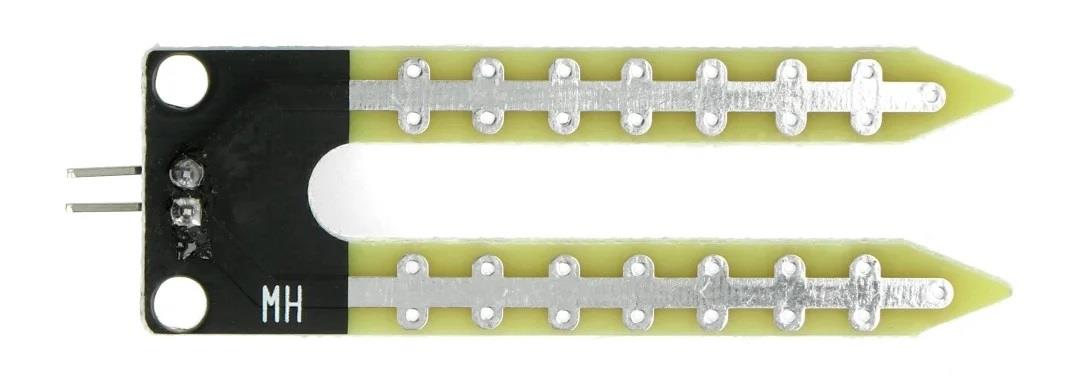

Toprak Nem Sensör Modülü, bir adet daldırma tip nem sensörü ve nem sensörünün bağlandığı bir kontrol kartından oluşmaktadır. Toprak Nem Sensör Modülü hem analog hemde dijital çıkış vermektedir. Bu sayede Arduino gibi mikrodenetleyici kartlara bağlanabilmektedir.

Toprak Nem Sensör Modülü üzerinde bulunan potansiyometre ile toprak nemi ölçüm hassasiyeti ayarlanmaktadır. Ayarlanan hassasiyet ile beraber dijital çıkış sayesinde toprağın nemli ya da nemsiz olduğu bilgisi mikrodenetleyici kart üzerinden okunabilmektedir.  Analog çıkış sayesinde toprak nem miktarını daha keskin değerler ile okunabilmektedir.

Toprak Nem Sensörü Pin Yapısı ve Arduino ile Bağlantı

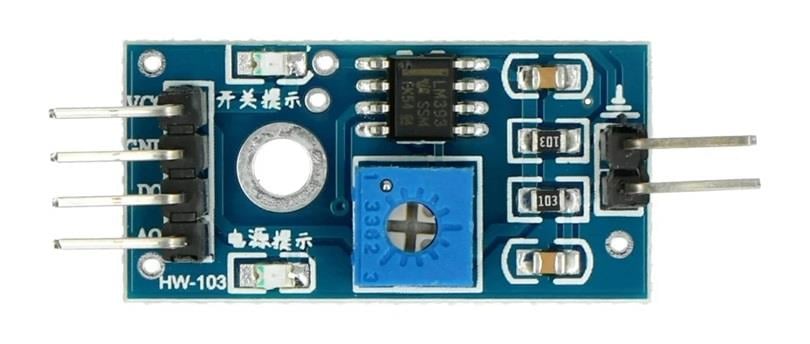

Toprak Nem Sensörü header ile lehimlenmiş 4 pin çıkış bulunmaktadır.

  • VCC : 5V ya da 3.3V bağlanmalıdır. Eğer belirli aralıklarla sürekli ölçüm yapılacaksa Arduino dijital pinine bağlanabilir.
  • GND : Toprak. Mikrodenetleyici ile aynı toprak hattına bağlanmalıdır
  • D0 : Dijital çıkış, Arduino üzerinde herhangi bir dijital pine bağlanabilir.
  • A0 : Analog çıkış, herhangi bir analog girişe bağlanabilir

Toprak Nem Sensörü Ölçüm Değerleri

Toprak Nem Sensörü ölçümleri görülebilmesi için mikrodenetleyici karta bağlanmalıdır. Arduino gibi mikrodenetleyici kartlar 10 bit ADC değerine sahiptir. 10 bit değer Arduino mikrodenetleyici kartın 0 ile 1023 arasında okuma yapmasını sağlamaktadır. Sensör kuru havada hiç bir yere dokunmadan  maksimum 1023 okuma yapacaktır. Normal bir ortamda ise okuma sonucu yaklaşık 1000 olacaktır. Su dolu bir kaba sensörü koyduğumuz zaman ise ölçülen sonuç yaklaşık 400'dür. Suya biraz tuz eklediğimiz zaman ölçülen değer 280'ne kadar düşmektedir. Yapılan testler sonucunda aşağıdaki değerler referans alınabilir fakat kendi yapacağınız değerlendirmelere göre sonuçları değiştirebilirsiniz.

  • Yeterince Kuru : 750 ve üzeri : Toprağın sulanması gerekli
  • Yeterli : 500 ile 750 toprağın nemi yeterli
  • Islak : 500 ve altı : Toprak ıslak seviyesinde aşırı nemli

Toprak Nem Sensör Modülü Özellikler

  • 3.3V ile 5V DC Gerilim altında çalışma
  • 4 Pin
  • Dijital ve Analog Çıkış
  • LM393 Komprator
  • 30x16mm kontrol kartı boyutları
  • 37 mm toprak nem sensör uzunluğu
