Lolin TFT 2.4” Dokunmatik Ekran – Lolin D1 Mini Pro ve Lolin D32 Pro ile uyumlu (LT24T)

0,00
Marka : Lolin
Fiyat : ₺62,68  + KDV
KDV Dahil : ₺73,97

TFT  2.4” Dokunmatik Ekran – Lolin D1 Mini Pro ve Lolin D32 Pro ile uyumlu

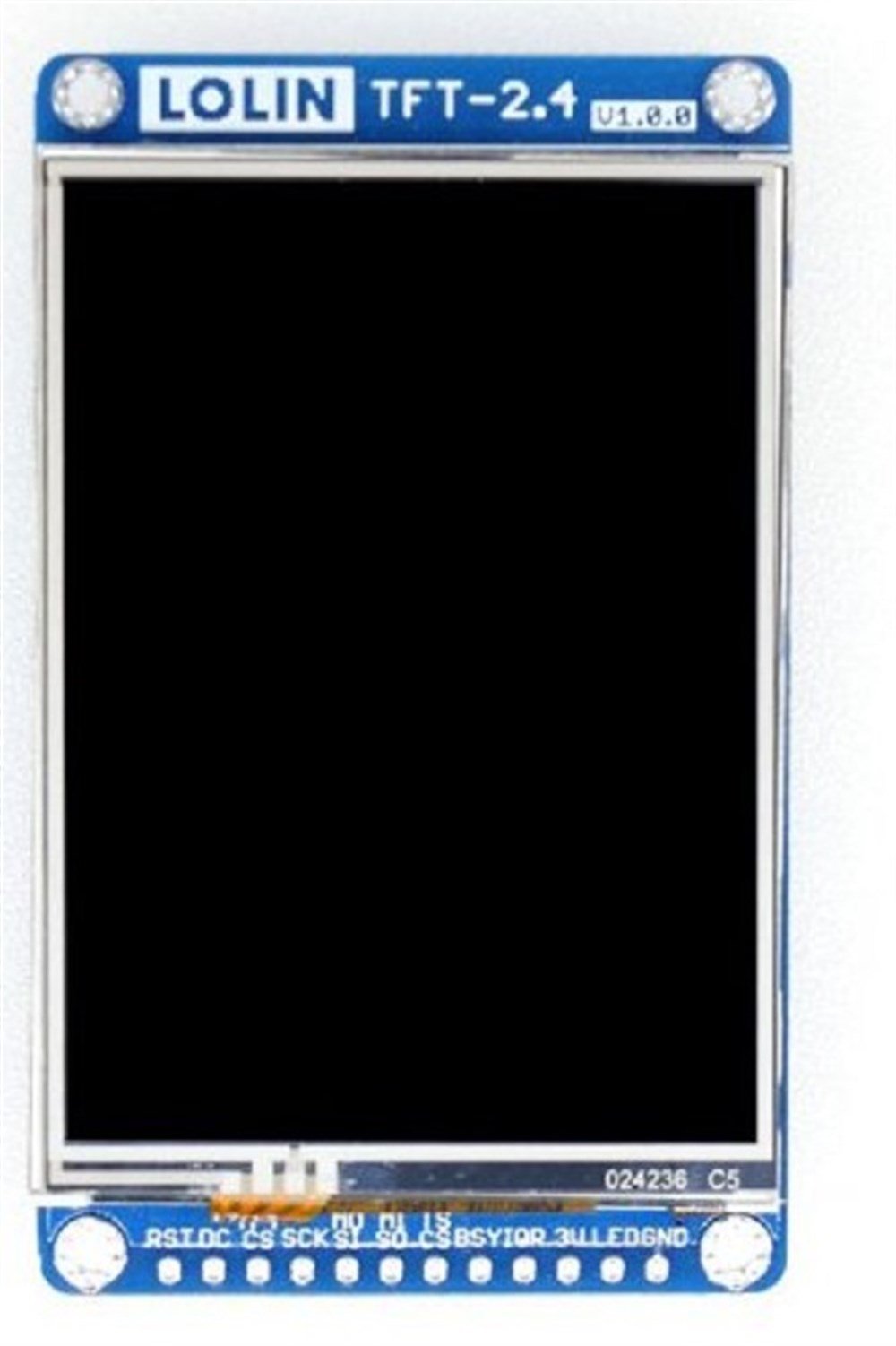

Lolin D1 Mini Pro ve Lolin D32 Pro ESP32-WROVER Geliştirme kartları ile uyumlu LCD TFT ekran 2.4 inc boyutlarında ve 320x240 piksele sahiptir.

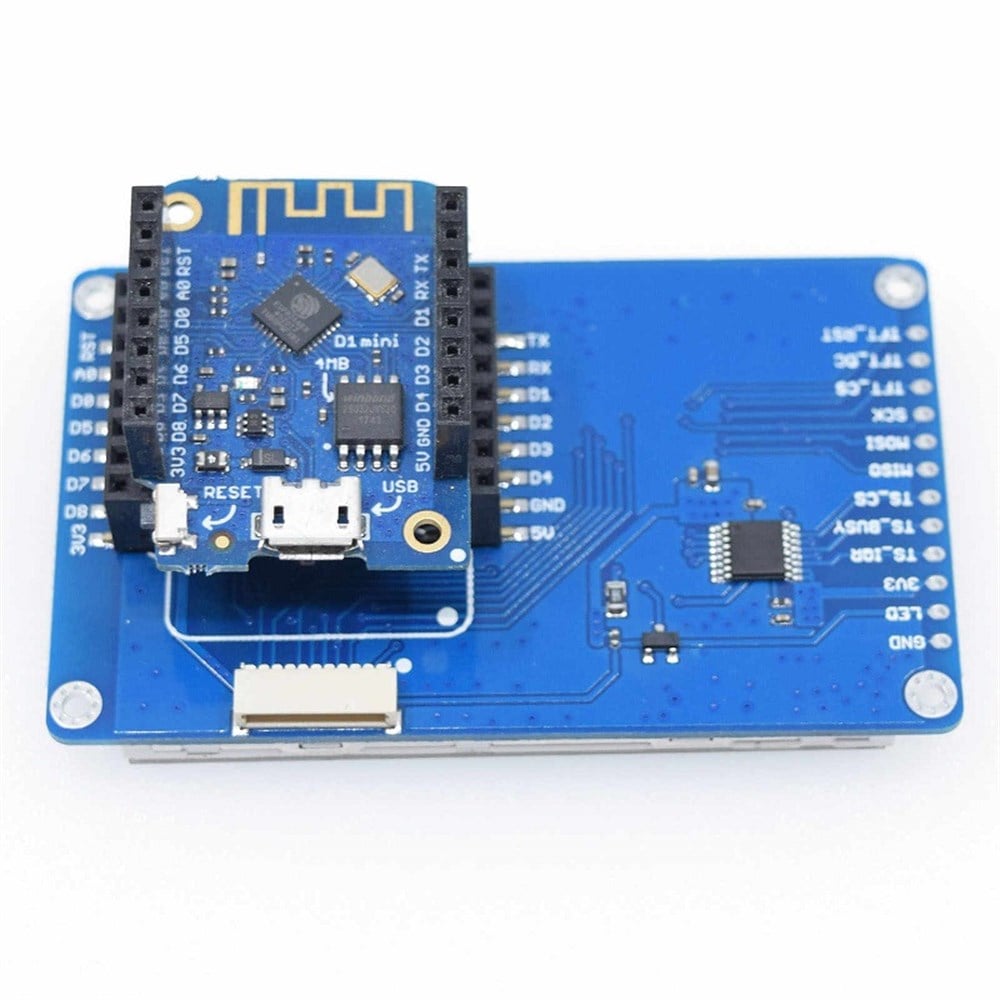

Ekran arkasındaki soketler direkt olarak
Lolin D1 Mini Pro ile uyumludur.

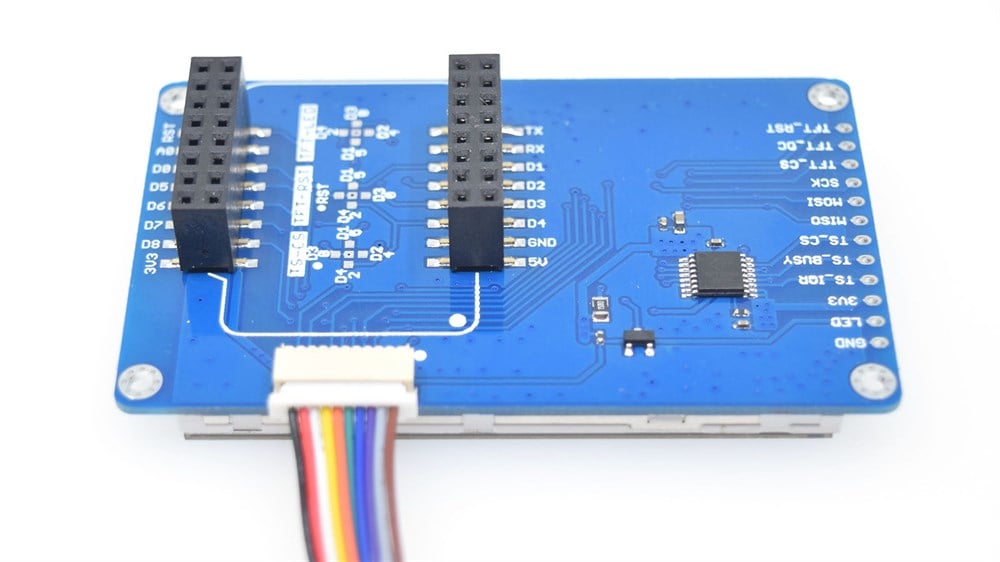

Ekran altında bulunan 10pin SH1.0 konektörü
Lolin D32 Pro ESP8266WROVER Geliştirme kartı üzerindeki soket ile uyumludur ve direkt olarak bağlanabilir.



Özellikler


  • 2.4” diyagonal LCD TFT Ekran
  • 320x240 piksel
  • ILI9341 TFT Sürücü Entegresi
  • XPT2046 Dokunmatik Ekran kontrol entegresi
  • D1 Mini Pro ve D32 Pro ile uyumlu


Pin Özellikleri;



D1 mini

Shield

NC*(D1/D2/D3/D4)

TFT_LED

RST*(D1/D3/D4))

TFT_RST

D8

TFT_DC

D7

MOSI

D6

MISO

D5

SCK

D0

TFT_CS

D3*(D1/D2/D4)

TS_CS




Bağlantılar;


Lütfen son sürüm ESP8266 kodunu kullanın aksi halde tam verimli çalışmamaktadır.

Eski versiyon ESP 8266 sürümlerinde, Adafruit_ILI9341 kütüphanesi kullanıldığında digitalPinToBitMask(), portOutputRegister(), portInputRegister() ve portModeRegister() işlemlerinde bug bulunmaktadır.


https://github.com/wemos/D1_mini_Examples/tree/master/examples/04.Shields/TFT_2.4_Touch_Shield

https://github.com/esp8266/Arduino/commit/799193888a553de8876052019842538396f92194

https://github.com/esp8266/Arduino
