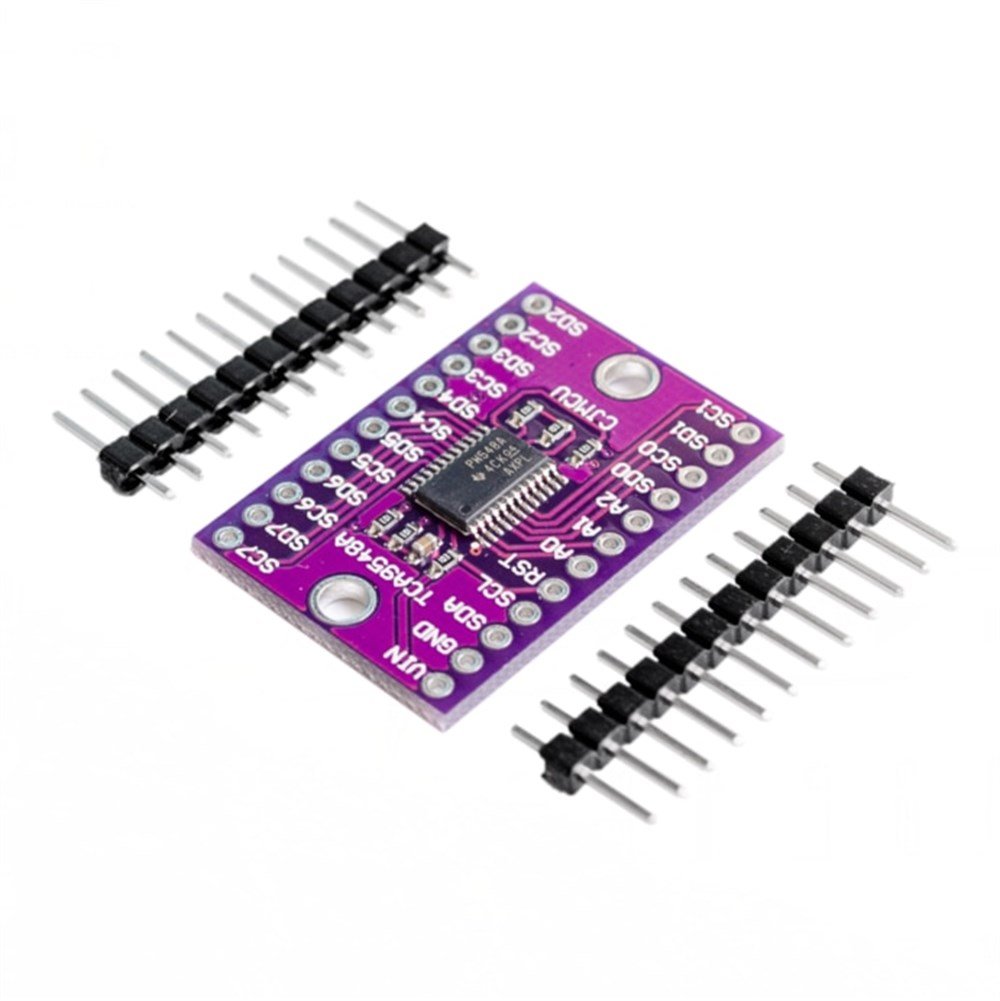

CJMCU-9548 TCA9548A I2C Çoklayıcı 8 Kanal Multiplexer (SK450)

TCA9548A I2C Çoklayıcı 400kHz'e kadar bus hızını desteklemektedir ve 1.6V ile 5.5V seviye sahip veri yollarında çalışabilmektedir.


TCA9548A Multiplexer kartı 8 adet farklı TCA9548A kartı ile beraber çalışabilmektedir. Bu sayede 64 adet I2C yolu kontrol edilebilmektedir. Modüllerin master I2C adresleri 0x70 ile 0x77 arasında ayarlanabilmektedir.


TCA9548A Multiplexer modülü üzerinde bulunan A0, A1 ve A2 pinleri aşağıdaki tabloya göre LOW yada HIGH olarak ayarlandığında modülün I2C adresi ayarlanabilmektedir. Modül varsayılan olarak 0x70 I2C adresine sahiptir.


Eğer tek bir TCA9548A Çoklayıcı kartı kullanılacaksa A0,A1 ve A2 pinlerinin toprağa bağlanması gerekmektedir, çünkü modül dahili 10k pull-up direncine sahiptir.

TCA9548A multiplexer kartı üzerinde sağ tarafta 12, sol tarafta 12 olmak üzere toplam 24 adet pin bulunmaktadır.

• Vin : 3.3V yada 5V'a bağlanmalıdır
• GND : Arduino GND pinine bağlanmalıdır
• SDA : Master I2C Data
• SCL : Master I2C clock
• RST : Reset için LOW olmalıdır. Varsayılan olarak 10K pull up direnci ile HIGH konumundadır.
• A0 : Modül I2C adresini ayarlamak için. Yukarıdaki tabloda ayrıntılı olarak açıklanmıştır.
• A1 : Modül I2C adresini ayarlamak için. Yukarıdaki tabloda ayrıntılı olarak açıklanmıştır.
• A2 : Modül I2C adresini ayarlamak için. Yukarıdaki tabloda ayrıntılı olarak açıklanmıştır.
• SD ve SC Pinleri : Bağlanan modüller için SDA ve SCL pinleri

• 8 Ayrı I2C hattını tek mikrodenetleyici kartı üzerinden kontrol etme
• Çift Yönlü
• 8 adet kart birbirlerine bağlanabilmektedir
• 64 adete kadar I2C hattını destekleme (8 adet kart ile)
• 1.6 ile 5.5V arasında çalışma
• 400 kHz'e kadar saat frekansı
• 31x21mm boyutlarında
• Üzerindeki Texas TCA9548A entegresi bulunmaktadır
