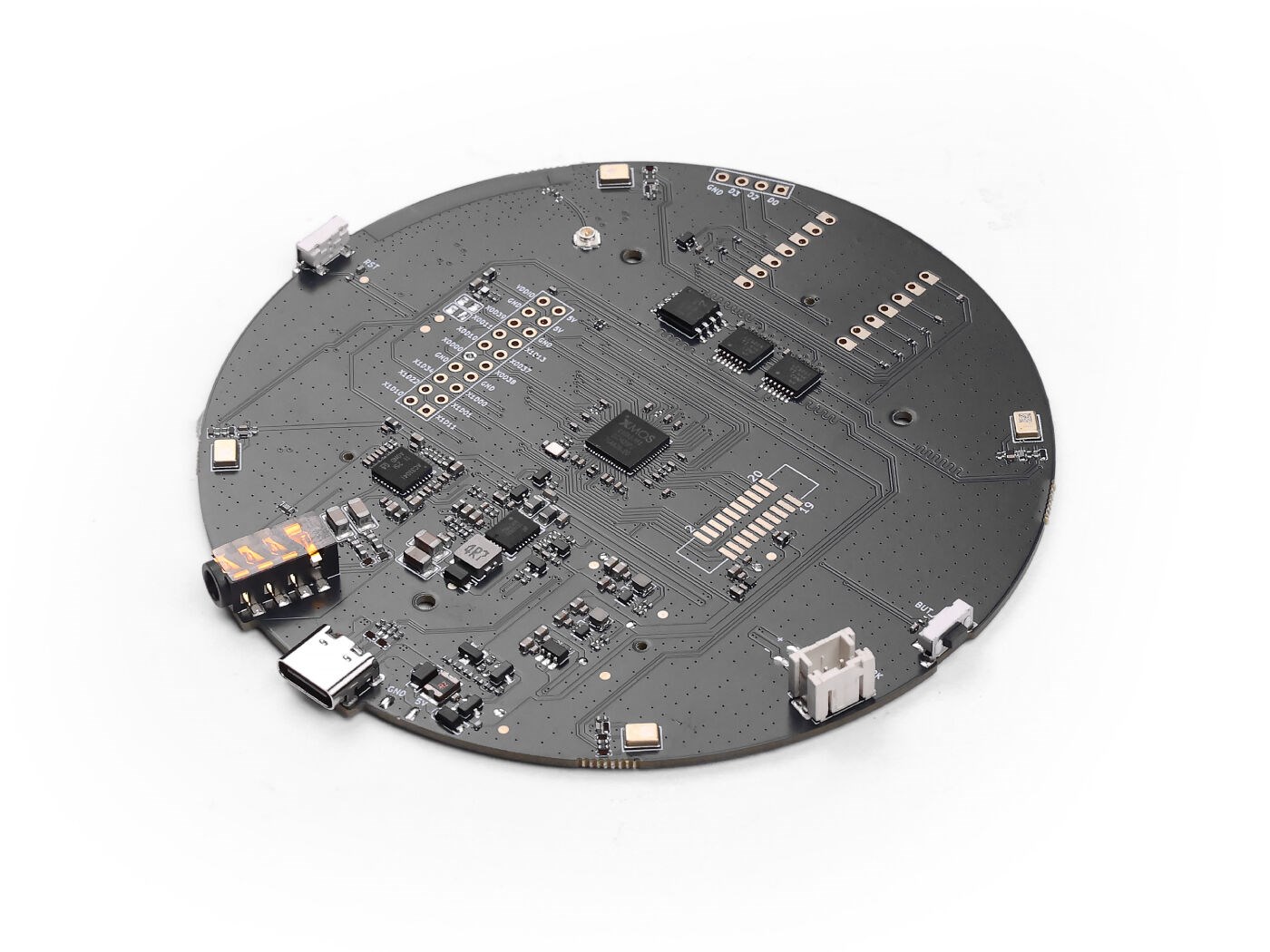

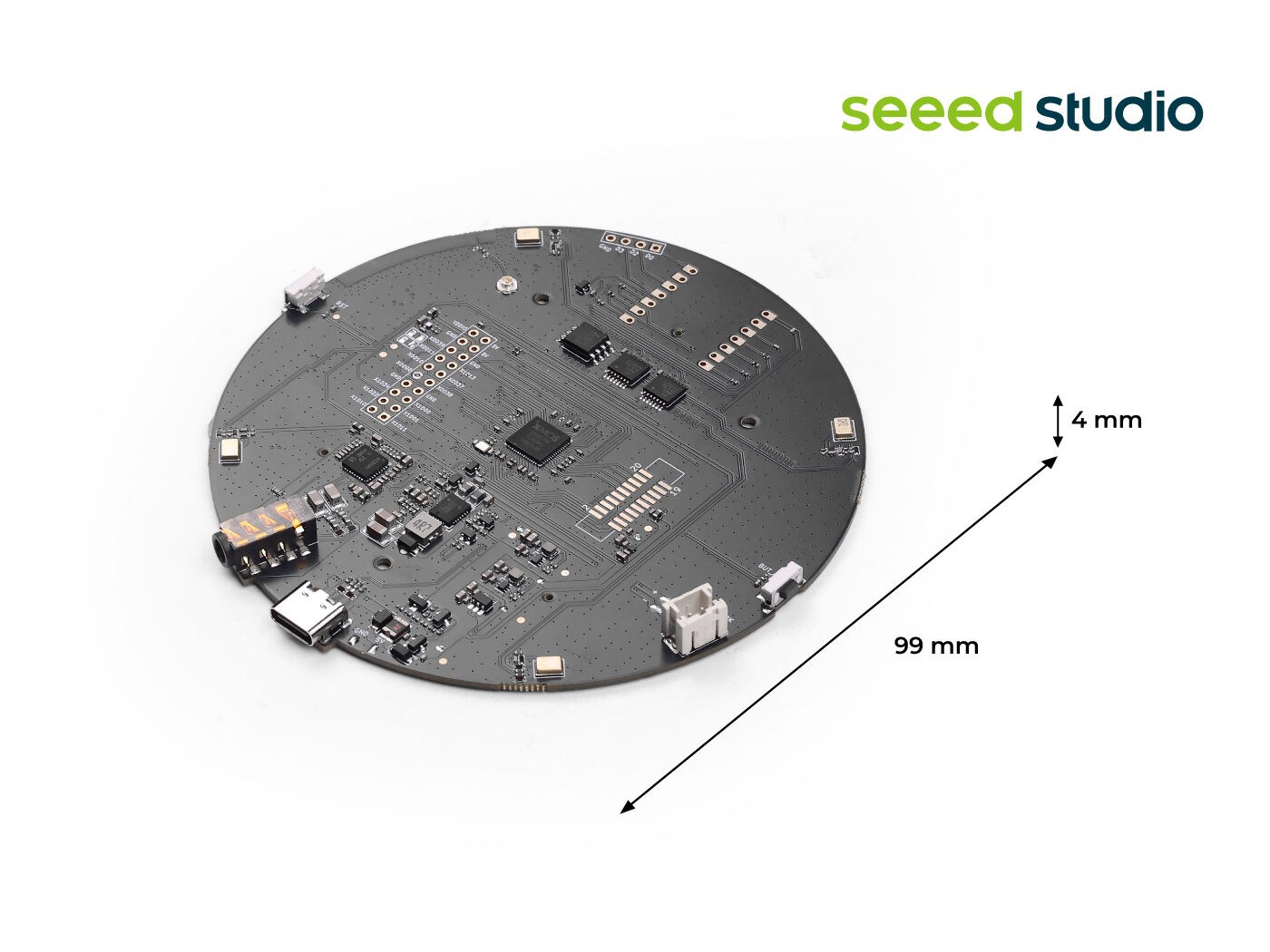

Seeed Studio reSpeaker XVF3800 USB 4 Mikrofon Dizisi
Seeed Studio reSpeaker XVF3800, XMOS XVF3800 ses işlemcisine sahip profesyonel sınıf dairesel bir 4 mikrofonlu uzak alan ses alma modülüdür. Gürültülü ortamlarda konuşmanın daha net algılanması için AEC, AGC, DoA, beamforming, VAD, yankı azaltma ve dinamik gürültü bastırma algoritmalarını kart üzerinde çalıştırır.

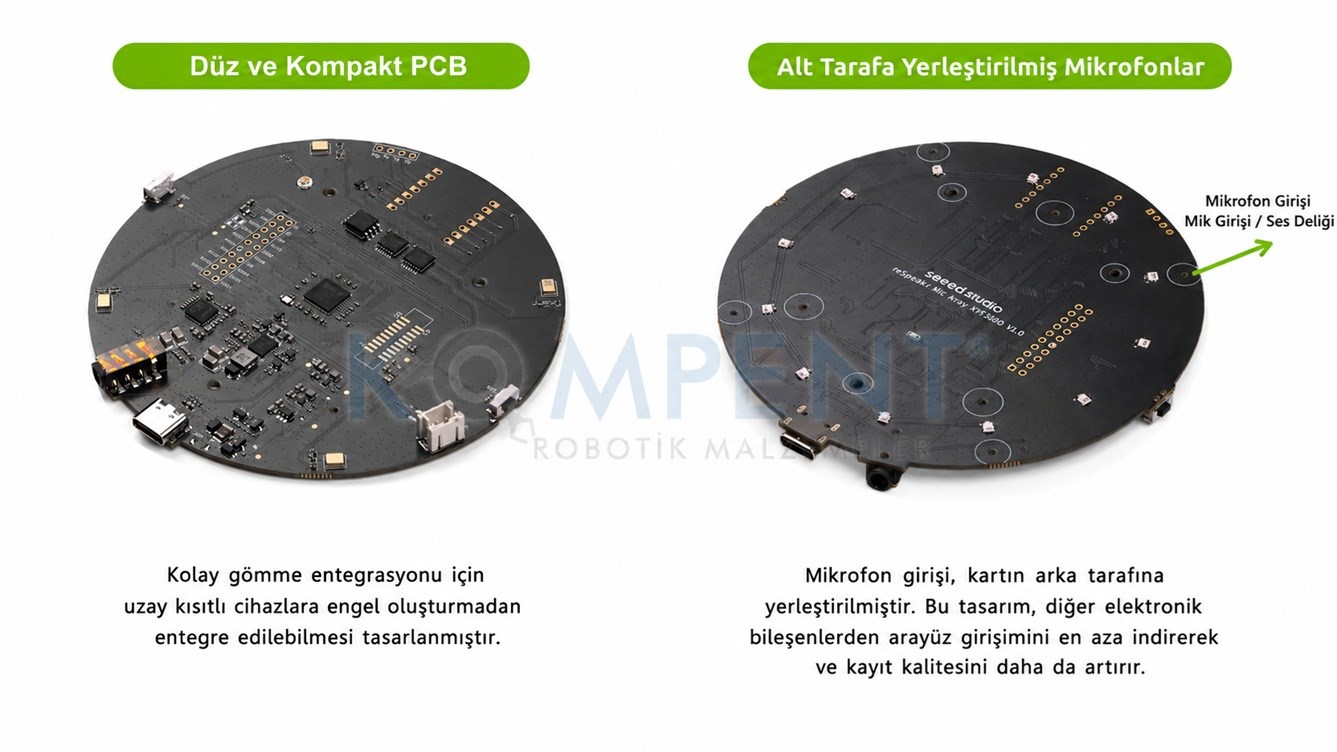

Dairesel yerleştirilmiş dört PDM MEMS mikrofon, 360° ses alma ve uygun ortam koşullarında yaklaşık 5 metreye kadar uzak alan konuşma yakalama imkânı sunar. USB tak-çalıştır modu sayesinde bilgisayar, Raspberry Pi ve diğer USB host sistemlerle kullanılabilir.
XMOS XVF3800 Ses İşleme Özellikleri
- AEC: Akustik yankı engelleme
- AGC: 60 dB'ye kadar otomatik kazanç kontrolü
- DoA: Sesin geliş yönünü algılama
- Beamforming: Hedef konuşmacıya yönlenmiş ses alma
- VAD: Konuşma etkinliği algılama
- Noise Suppression: Dinamik gürültü bastırma
- Dereverberation: Oda yankısını azaltma
USB ve I²S Çift Çalışma Modu
USB modu, Windows, Linux, macOS ve Raspberry Pi OS üzerinde tak-çalıştır kullanım için tasarlanmıştır. USB Type-C portu güç ve veri bağlantısını birlikte sağlar.
I²S modu, XIAO ESP32-S3, ESP32, Arduino uyumlu kartlar ve diğer gömülü sistemlerle entegrasyon için kullanılır. I²S ses aktarımı ve I²C üzerinden parametre yönetimi için uygun firmware yüklenmelidir. USB ve I²S çalışma biçimleri seçilen firmware'e bağlıdır.
USB Firmware Seçenekleri
- 2 kanallı sürüm: Conference ve ASR için işlenmiş iki kanal
- 6 kanallı sürüm: İki işlenmiş kanal + dört ham mikrofon kanalı
- USB ses formatı: 16 kHz, 32-bit
- I²S firmware: İki işlenmiş kanal, 32-bit
- Home Assistant sürümü: 48 kHz I²S tabanlı firmware
Ses Çıkışı ve Görsel Geri Bildirim

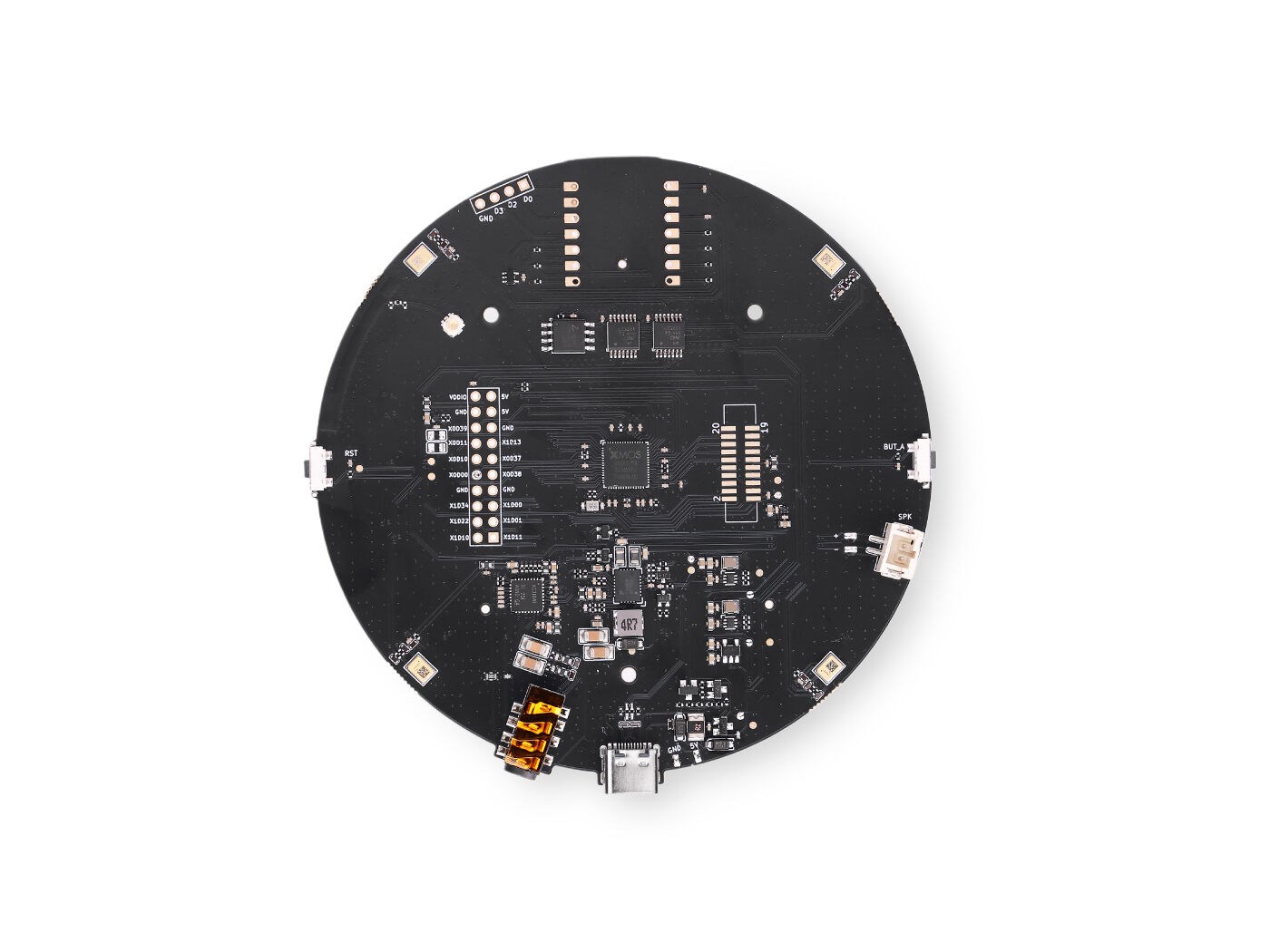

Kart üzerinde TLV320AIC3104 ses codec'i, 3.5 mm AUX çıkışı ve 5W sınıfı yükseltilmiş hoparlörleri destekleyen JST bağlantısı bulunur.

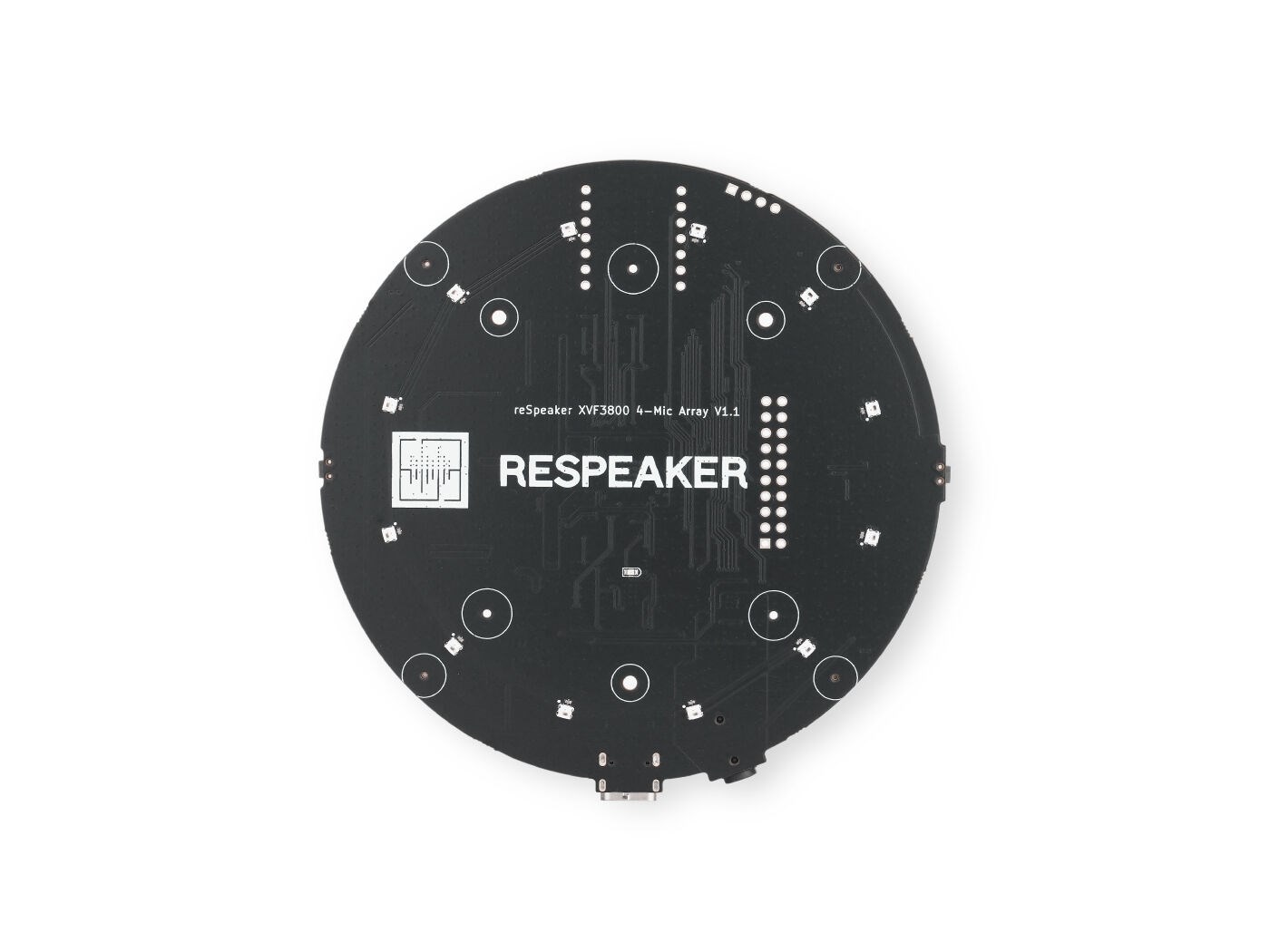

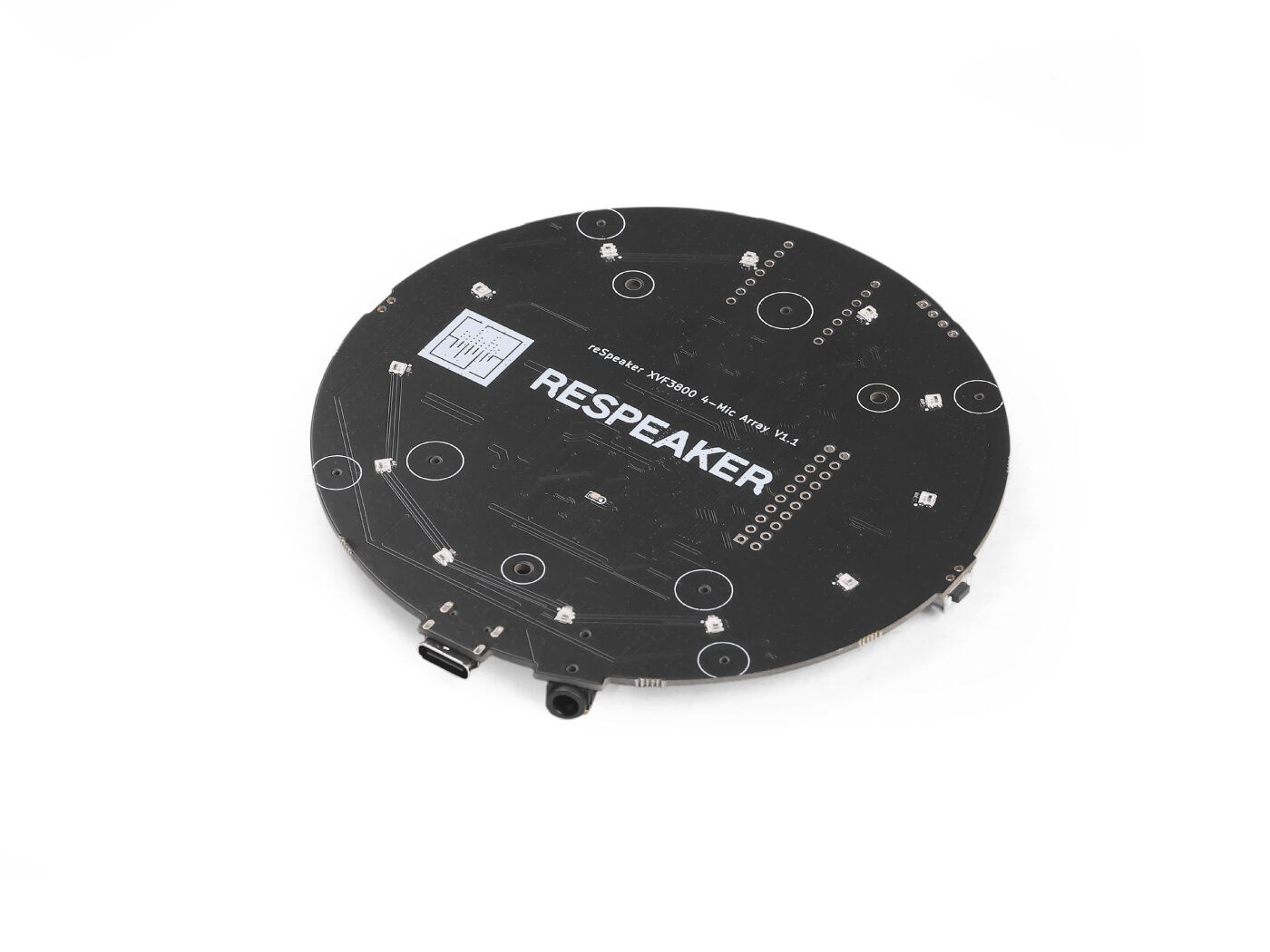

Üzerindeki 12 adet ayrı adreslenebilir WS2812 RGB LED, sesin geliş yönünü, konuşma etkinliğini ve cihaz durumunu görsel olarak gösterebilir. Kartta ayrıca mute butonu, mute göstergesi ve reset butonu bulunur.
Kullanım Alanları
- Sesli asistan ve yapay zekâ konuşma sistemleri
- Konferans ve telekonferans cihazları
- Akıllı ev ve Home Assistant uygulamaları
- Robotik ve sesle kontrol edilen sistemler
- Uzak alan konuşma tanıma
- Ses yönü algılama ve kaynak konumlandırma
- Speech-to-Text ve ASR uygulamaları
- TinyML ve Edge AI ses projeleri
Öne Çıkan Özellikler
- XMOS XVF3800 ses işlemcisi
- Dairesel yerleşimli 4 PDM MEMS mikrofon
- 360° ve 5 metreye kadar ses alma
- AEC, AGC, DoA, VAD ve beamforming
- Dinamik gürültü bastırma ve yankı azaltma
- USB ve I²S çift çalışma modu
- USB Type-C güç ve veri bağlantısı
- 3.5 mm AUX ve 5W hoparlör çıkışı
- 12 adet programlanabilir RGB LED
Seeed Studio reSpeaker XVF3800 USB 4 Mikrofon Dizisi Teknik Özellikleri
- Üretici: Seeed Studio
- Ürün Adı: reSpeaker XVF3800 USB 4-Mic Array
- Ana İşlemci: XMOS XVF3800
- Mikrofon Sayısı: 4
- Mikrofon Tipi: PDM MEMS
- Yerleşim: Dairesel
- Ses Alma: 360°, uygun koşullarda 5 metreye kadar
- Ses İşleme: AEC, AGC, DoA, multi-beamforming, VAD, gürültü bastırma, dereverberation
- AGC Aralığı: 60 dB'ye kadar
- Ses Codec'i: TLV320AIC3104
- Çalışma Modları: USB ve INT-Device / I²S
- USB Bağlantısı: USB Type-C
- USB Uyumluluğu: USB Audio Class 2.0
- Gömülü Sistem Arayüzleri: I²S ve I²C
- USB Firmware: 2 kanal veya 6 kanal
- USB Firmware Ses Akışı: 16 kHz örnekleme, 32-bit kanal veri derinliği
- I²S Firmware Ses Akışı: 2 işlenmiş kanal, 32-bit kanal veri derinliği
- RGB LED: 12 adet
- Ses Çıkışı: 3.5 mm AUX
- Hoparlör Bağlantısı: JST arayüzü, 5W sınıfı yükseltilmiş hoparlör desteği
- Kontroller: Mute ve reset butonları
- Uyumlu USB Sistemleri: Windows, Linux, macOS, Raspberry Pi OS
- Uyumlu I²S Hostları: XIAO serisi, ESP32 ve Arduino uyumlu kartlar
- Cihaz Kimliği: Benzersiz dahili seri numarası
Firmware ve Kullanım Notları
- XIAO bulunmayan bu varyant varsayılan USB firmware ile çalışır.
- I²S çıkışı için ayrı I²S firmware yüklenmelidir.
- USB firmware USB DFU üzerinden güncellenir.
- I²S firmware I²C DFU güncellemesini destekler.
- Safe Mode, firmware kurtarma işlemlerinde kullanılabilir.
- USB kullanırken XMOS tarafındaki USB Type-C portu kullanılmalıdır.
Paket İçeriği
- 1 adet Seeed Studio reSpeaker XVF3800 USB 4-Mic Array, SKU 101991441
- XIAO ESP32-S3 dâhil değildir
- Koruyucu kasa dâhil değildir
