KompentSee201 Kızılötesi Sıcaklık Sensör Modülü
KompentSee201 Kızılötesi Sıcaklık Sensör Modülü
KompentSee201 Kızılötesi Sıcaklık Sensör Modülü
KompentSee201 Kızılötesi Sıcaklık Sensör Modülü TSD305-1C55
KompentSee201 Kızılötesi Sıcaklık Sensör Modülü
KompentSee201 Kızılötesi Sıcaklık Sensör Modülü

See210 Temassız Kızılötesi Sıcaklık Ölçüm Modülü TSD305-1C55 (See210)

0,00
Marka : Seernd
Fiyat : ₺1.804,72  + KDV
KDV Dahil : ₺2.165,67

TSD305-1C55 Kızılötesi Sıcaklık Sensörü

Emissivity Değerini Ayarlama

0 ile 100 °C arası temassız kızılötesi sıcaklık ölçümü

Arduino ve Raspberry Pi Kartlar ile uyumlu

I2C Bağlantısı

Favorilere Ekle
İstek Listeme Ekle
Karşılaştır
Fiyat Düşünce Haber Ver
Gelince Haber Ver
Tavsiye Et
Yorum Yaz

SEE-210 Kızılötesi Sıcaklık Ölçer Sensörü TDS305-1C55 (MLX90614 ile benzer sensör)



  • Temassız Sıcaklık Ölçümü

  • 0 ile 100 °C arası kızılötesi sıcaklık ölçümü

  • 1 °C’ye varan doğrululuk

  • Kızılötesi Sıcaklık Ölçümü hassas emissivity değerini ayarlama

  • I2C Bağlantısı

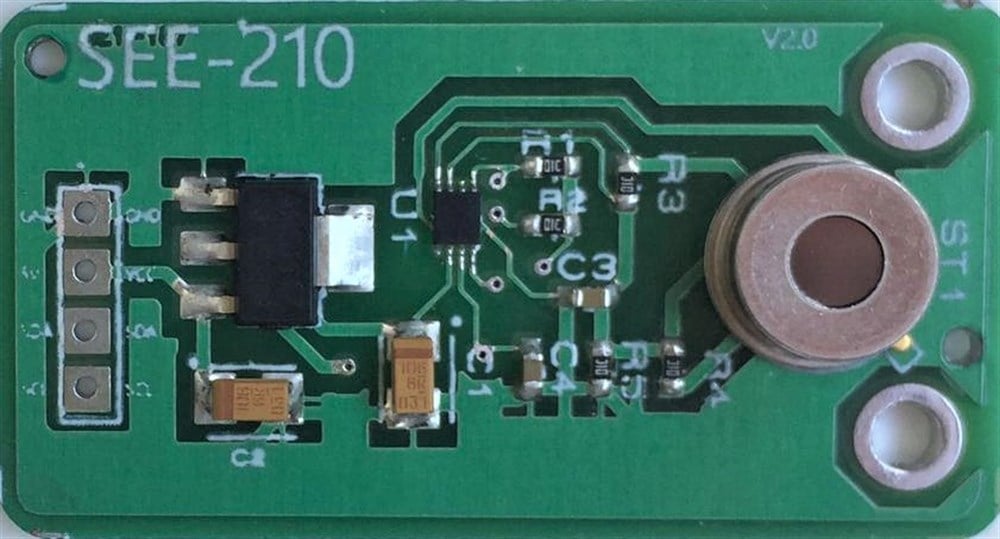

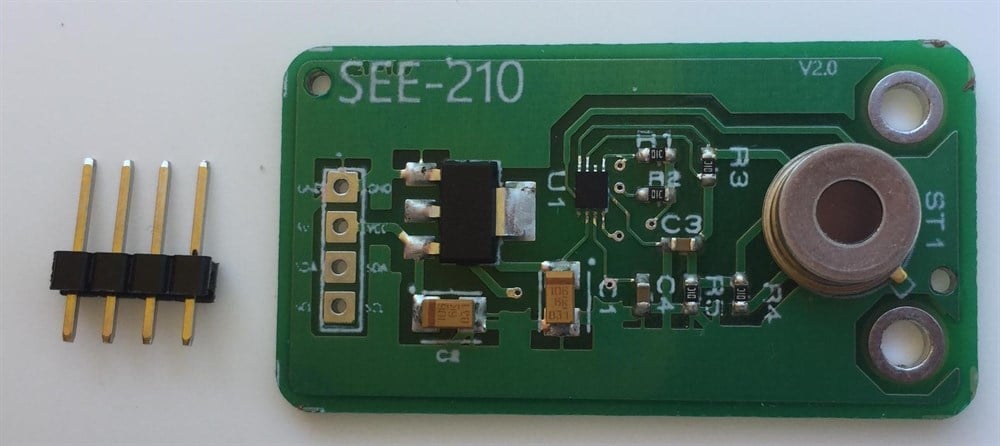

SEE-210 Kızılötesi Sıcaklık Sensör Modülünde TE Connectivity TSD305-1C55 kızılötesi sensör bulunmaktadır. SEE-210 Kızılötesi Sıcaklık Sensör Modülü, 0 ile 100 °C arası kızılötesi sıcaklık ölçümü yapılabilen I2C arayüzlü, Arduino ve Raspberry Pi kartlar ile uyumlu bir modüldür.

Uzaktan sıcaklık ölçümü gerektiren projelerde rahatlıkla kullanılabilen SEE-210 sıcaklık sensörü, sıcaklık ölçümü için 24 bit çözünürlükte ve 1 °C’ye varan doğrulukta sıcaklık ölçümü yapabilmektedir.

SEE-210 Kızılötesi Sıcaklık Sensör Modülü, hazır kütüphaneleri ve 3.3V ile 5V arasında çalışma voltajına sahiptir. Düşük akım harcaması ile Arduino, Raspberry Pi ya da diğer mikroişlemci kartlar ile beraber kullanılmaktadır.

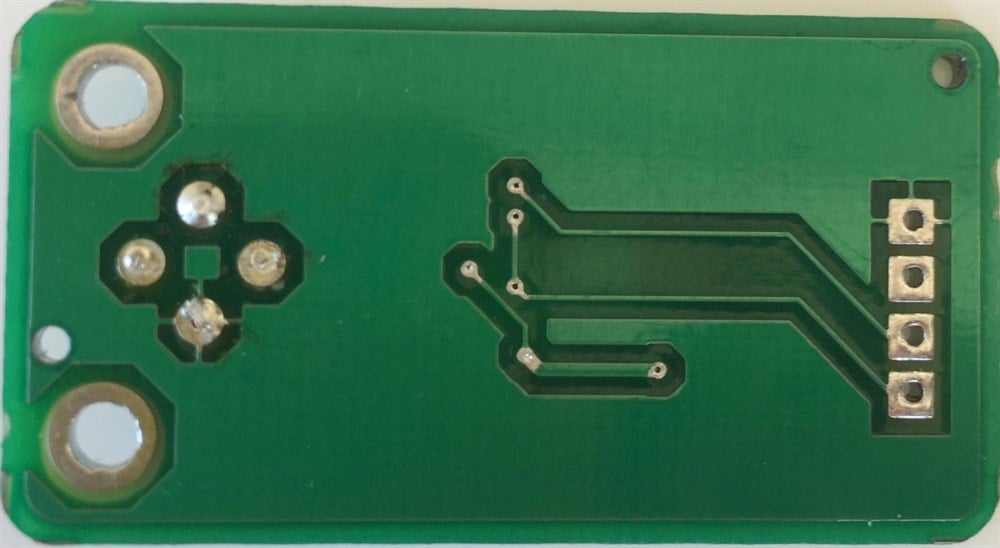

SEE-210 Kızılötesi Sıcaklık Sensör Modülü arka yüzeyinde hiç bir entegre bulunmamaktadır, bu sayede breadboard ya da kendi sisteminize kolayca bağlanabilmektedir. Ayrıca arka tarafında entegre olmadığından dolayı entegrelerin olası kaçak oluşturacak malzemeler ile teması en aza inmektedir.



SEE-210 Kızılötesi Sıcaklık Sensör Modülü Emissivity Değerini ayarlayabilirsiniz.



Emissivity Ne Demektir? Kızılötesi sıcaklık ölçümlerinde emissivity değerini girmek neden önemlidir ?



Her bir obje sıcaklığına bağlı olarak kızılötesi enerji yaymaktadır. Emissivite yada emissivity, ideal bir blackbody (siyah cisim) radyosyonun nesneden yayılan radyasyon enerjisine oranıdır.

İnsan vücudu, sıvılar, kıyafetler gibi nesnelerin emissivity oranı 0.9 üzerindedir. Bu yüzden sensör ayarlaması yapmadan doğru bir şekilde ölçülebilmektedir.

Fakat hassas ölçümler ve prinç, bakır, cilalı, oksitlenmiş gibi nesnelerin ölçümleri yapılırken emissivity değerinin girilmesi gerekmektedir.

SEE-210 Kızılötesi Sıcaklık Sensör Modülü ile emissivity değeri girilerek hassas ölçümler yapılabilmektedir.

Örnek olarak bir çok kızılötesi sensör sıcaklık modülünde emissivity değeri bölümü hazır kütüphanelerinde bulunmamaktadır. SEE-210 Sıcaklık Sensör Modülü kütüphanesinde ise hazır ve değer girilmesine müsade eden emisivity bölümü bulunmaktadır.

Vücüt sıcaklığı ölçümlerinde hassas bir ölçüm için emissivity değeri 0.985 olarak ayarlanmalıdır. Pirinç malzeme kızılötesi sıcaklık ölçümünde ise, pirincin yapısına göre 0.05 ile 0.6 arasında, bakır malzemede ise yapısına göre 0.1 ile 0.8 arasında emissivity değeri girilmelidir.



SEE-210 Sıcaklık Sensör Modülü Özellikler



  • 0 ile 100 °C arası sıcaklık ölçümü
  • Emissivity Değerini Ayarlama
  • I2C haberleşme
  • Temassız sıcaklık ölçümü
  • 1 °C’ye varan yüksek kızılötesi sıcaklık ölçüm doğruluğu
  • -10 °C ile 85 °C arası çalışma sıcaklığı
  •  Düşük akım harcaması
  • 3.3V ile 5V arası çalışma gerilimi
  • 3.3V ile 5V arası lojik sinyalde çalışma

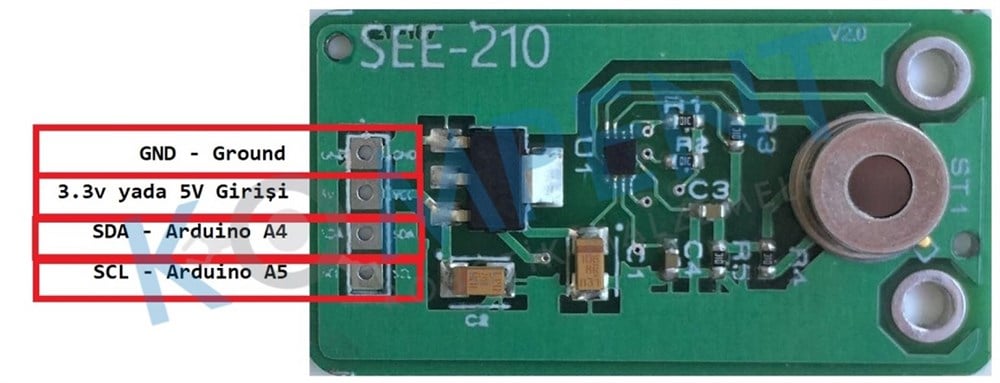

  • 88 Derece Görüş Açısı Pin Çıkışı (Vcc, Gnd, SCL , SDA)

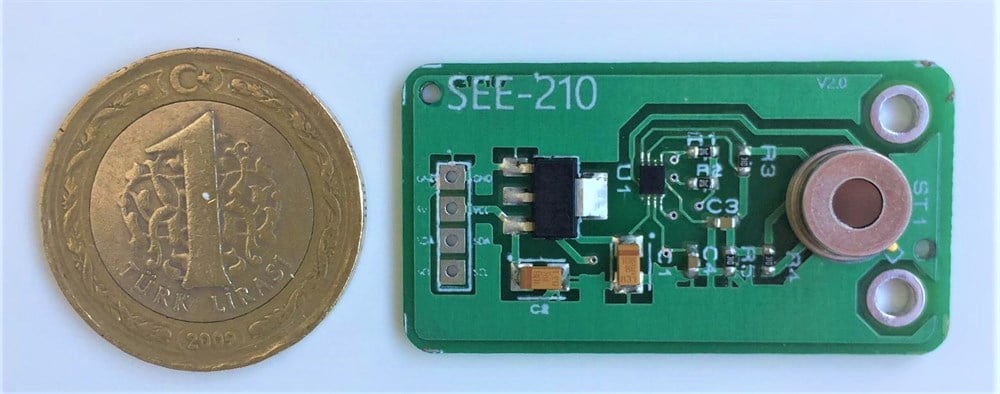

  • 43x24 mm boyutlarında



Sensör datasheetini buradan indirebilirsiniz.

SEE-210 Kızılötesi Sıcaklık Sensör Modülü özelleştirilmiş kütüphaneleri modül satın alındığında mail olarak gönderilmektedir.





SEE-210 Kızılötesi Sıcaklık Ölçer Sensör Modülü TDS305-1C55 örnek Kod



#include <tsd305.h>
tsd305 m_tsd305;
void setup() {
 Serial.begin(9600);
  Serial.println(F("==== TE Connectivity ===="));
 Serial.println(F("==== TSD305 ====="));
 Serial.println(F("==== Measure ===="));
  m_tsd305.begin();
}
void loop() {
 tsd305_status status;
 float temperature;
 float object_temperature;
 bool connected;
 float emmsty=0.99; // emissivity değeri ayarı, ölçüm yapılan nesneye göre değişiklik göstermektedir.
 connected = m_tsd305.is_connected();
 if ( connected ) {
   Serial.println( connected ? "Sensor Connected" : "Sensor Disconnected" );
    status = m_tsd305.read_temperature_and_object_temperature( &temperature, &object_temperature, &emmsty);
   Serial.print(F("---Temperature = ")); // Ortam sıcaklığı ölçüm sonucu
   Serial.print(temperature, 1);
   Serial.print((char)176);
   Serial.println(F("C"));
    Serial.print(F("---Object Temperature = ")); // Ölçüm yapılan nesnenin kızılötesi sıcaklık ölçümü
   Serial.print(object_temperature, 1);
   Serial.print((char)176);
   Serial.println(F("C"));
   Serial.println();
 }
 else {
   Serial.println(connected ? "Serial Connected" : "Sensor Disconnected");
 }
 delay(1000);
}
