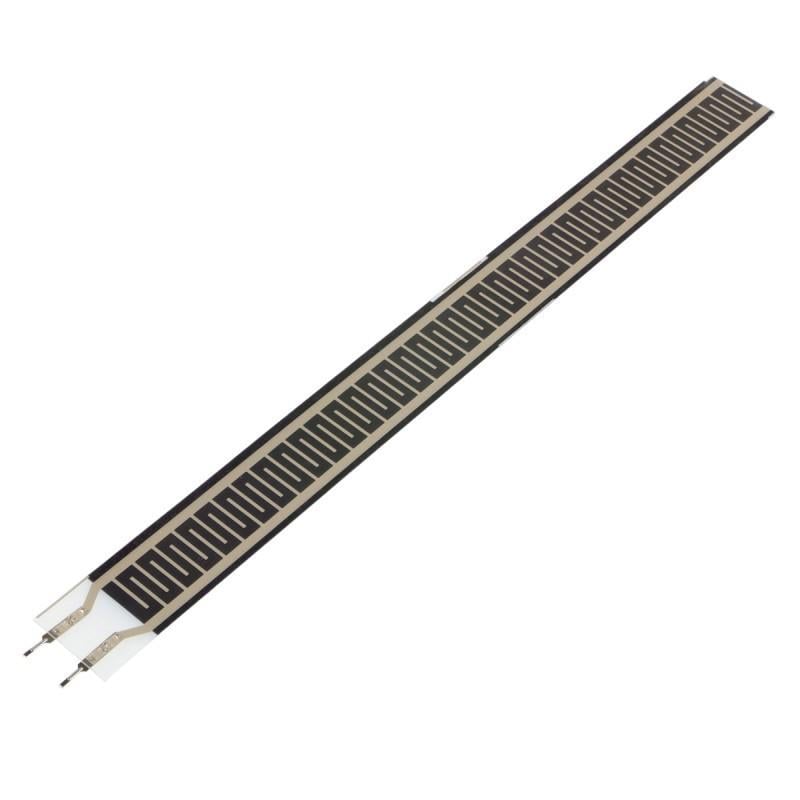

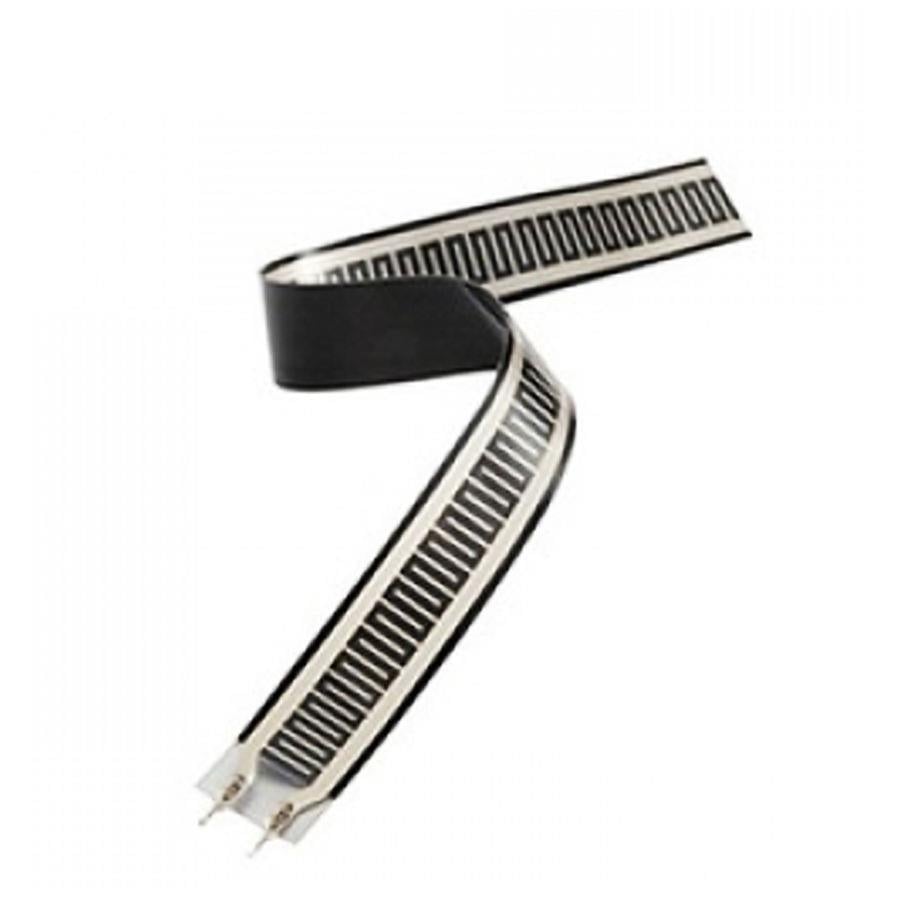

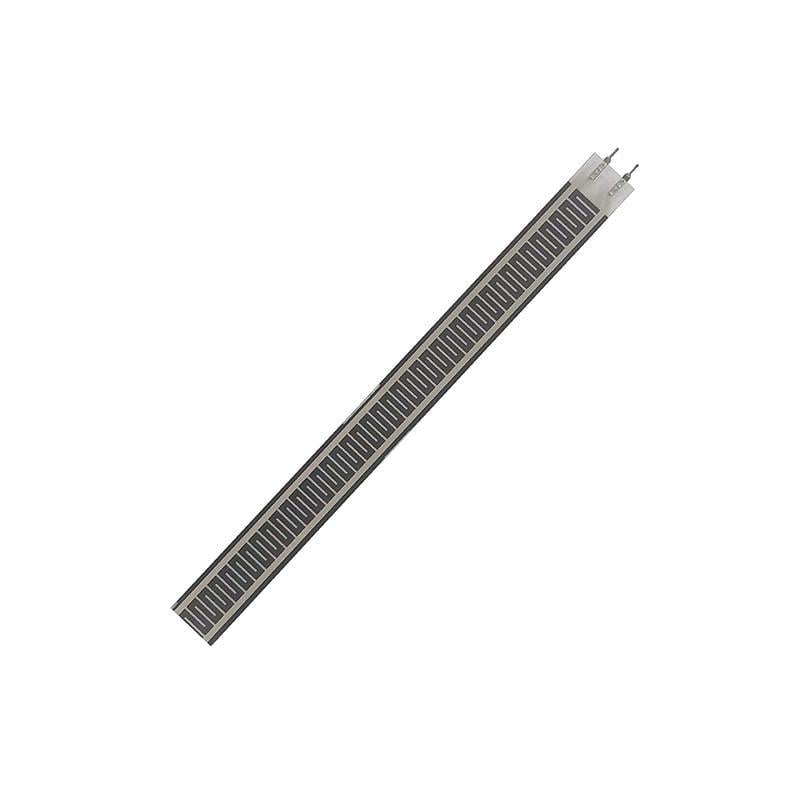

RP-L-110 İnce Film Basınç Kuvvet Sensörü 110mm Kuvvete Duyarlı Algılama Sensörü (RP-L-110)

RP-L esnek basınç sensörü, yüksek mekanik dayanıklılığa sahip ultra-ince film tabakaları, üstün iletken malzemeler ve nanometre ölçekli basınca duyarlı katmanlardan üretilmiştir. Sensörün üst katmanında ince film ve basınca duyarlı tabaka, alt katmanında ise ince film ve iletken devre bulunur. Bu iki katman, özel çift taraflı yapıştırıcı ile lamine edilmiştir.

Sensörün aktif alanına dışarıdan basınç uygulandığında, alt katmandaki açık devre izi, üst katmandaki basınca duyarlı tabaka aracılığıyla kapanır ve böylece basınç bir elektriksel direnç değişimine dönüştürülür. Kuvvet arttıkça sensörün çıkış direnci azalır; bu özellik sayesinde sensör, uygulanan basıncı hassas bir şekilde ölçebilir ve elektronik devrelere kolayca entegre edilebilir.

• Model: RP-L-110 Thin Film Pressure Sensor
• Algılama Tipi: Basınç / Kuvvet (direnç tabanlı)

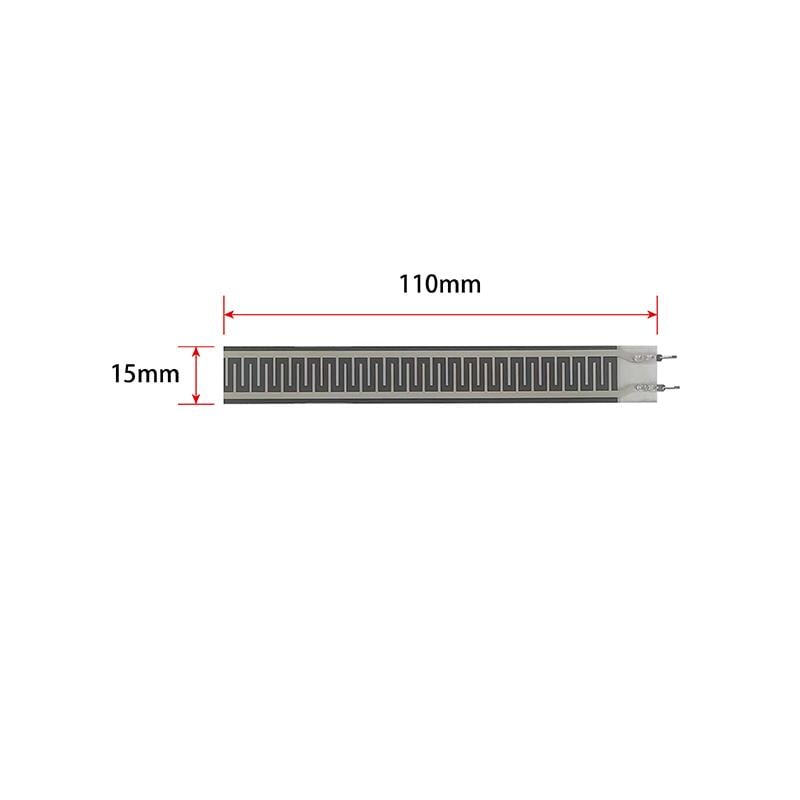

• Uzunluk: 110 mm
• Kalınlık: 0,35 mm
• En : 15 mm
• Tetikleme Kuvveti: < 20 g (tetiklendiğinde varsayılan direnç < 200 kΩ)
• Ölçüm Aralığı: ≈ 20 g ile 10 kg arası (uygulamaya göre daha yüksek)
• Başlangıç Direnci: > 10 MΩ
• Tepki Süresi: < 10 ms
• Aktivasyon Süresi: < 0,01 s
• Dinamik Ölçüm Frekansı: ≤ 10 Hz
• Çalışma Sıcaklığı: −40 °C … +85 °C
• Histerezis: Yaklaşık +%10 (1000 g kuvvet altında, RF⁺ ve RF⁻ arasındaki fark)
• Sürünme (Drift): < %5 (2,5 kg kuvvet, 24 saat statik yük altında)
• EMI / ESD: Üretmez (Gürültü oluşturmaz)
• Kullanım Ömrü: > 1.000.000 kez

• Basınç anahtarı (eşik tetiklemeli)
• Yatak/varlık izleme ve oturma/pozisyon algılama
• Akıllı ayakkabı/insol (adım, temas, basınç dağılımı)
• Tıbbi cihazlar ve rehabilitasyon ekipmanı (dokunma/temas algılama)
• Robotik ve insan-makine arayüzleri (dokunma sensörü, kavrama kuvveti)
• Sanayi: Süreç izleme, aşırı yük algılama, bakım uyarıları
