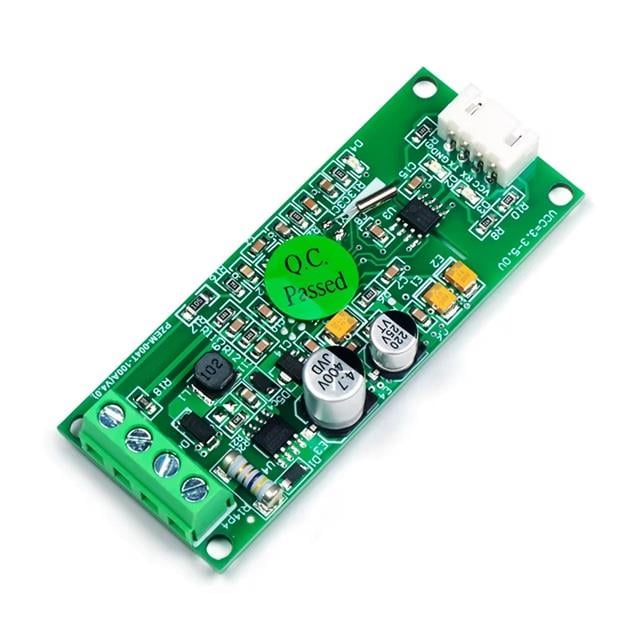

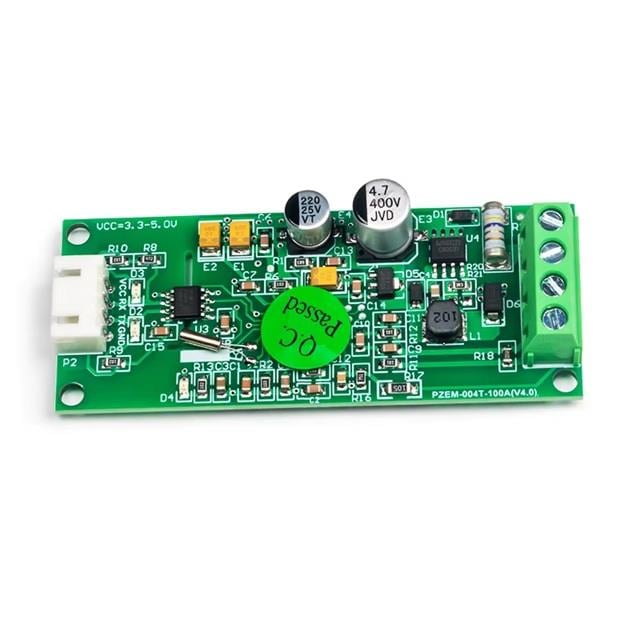

PZEM-004T 100A Akım Trafolu Enerji Ölçüm Modülü Versiyon 4 (KK450)

PZEM-004T-100A V4, 100A’e kadar AC akım ve enerji ölçümleri için tasarlanmış, akım transformatörü (CT coil) ile birlikte gelen kompakt bir enerji izleme modülüdür. Voltaj, akım, aktif güç, enerji tüketimi, frekans ve güç faktörü değerlerini yüksek hassasiyetle ölçebilir. UART (TTL) veya RS485 haberleşme arayüzü sayesinde Arduino, ESP32, Raspberry Pi gibi mikrodenetleyici sistemlerine kolaylıkla entegre edilebilir.

Yeni geliştirilen Versiyon 4 modeli, dijital AC–DC güç beslemesi, geniş voltaj uyumlu seri haberleşme (3.3V–5V) ve kararlı dijital izolasyon çipiyle önceki versiyonlara göre çok daha güvenilir ve profesyonel bir kullanım deneyimi sunar.

• Giriş Voltajı: 80 – 260V AC
• Akım Ölçüm Aralığı: 0 – 100A (harici CT coil ile)
• Aktif Güç Ölçüm Aralığı: 0 – 23kW
• Enerji Ölçüm Aralığı: 0 – 250000kWh
• Frekans Ölçüm Aralığı: 45Hz – 65Hz
• Güç Faktörü Aralığı: 0.00 – 1.00
• Çözünürlük:
• Voltaj: 0.1V
• Akım: 0.001A
• Güç: 0.1W
• Enerji: 1Wh
• Frekans: 0.1Hz
• Güç Faktörü: 0.01
• Ölçüm Hassasiyeti: ±%0.5 (güç faktörü: ±%1)
• Alarm Özelliği: Aşırı güç için eşik belirlenebilir ve alarm tetiklenebilir
• Haberleşme Arayüzü: RS485 ve UART (3.3V TTL)
• Boyutlar: 73.7 × 30 × 13.6 mm
• Çalışma Sıcaklığı: –20°C ila +60°C
• Besleme Gereksinimi: Harici 3.3–5V VCC ile iletişim için pasif TTL güç girişi gereklidir

Kullanım Alanları

• Akıllı sayaç sistemleri
• Enerji tüketim analizi
• Güneş enerjisi izleme projeleri
• IoT tabanlı otomasyon sistemleri
• Arduino ve ESP32 ile ev tipi enerji izleme uygulamaları

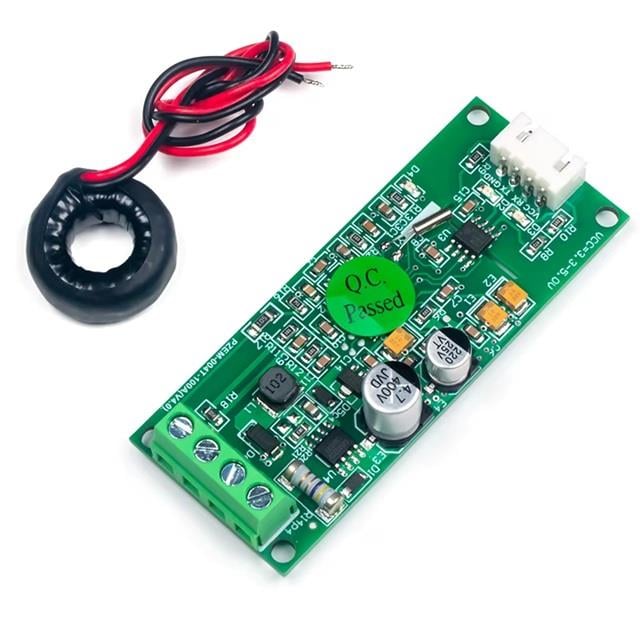

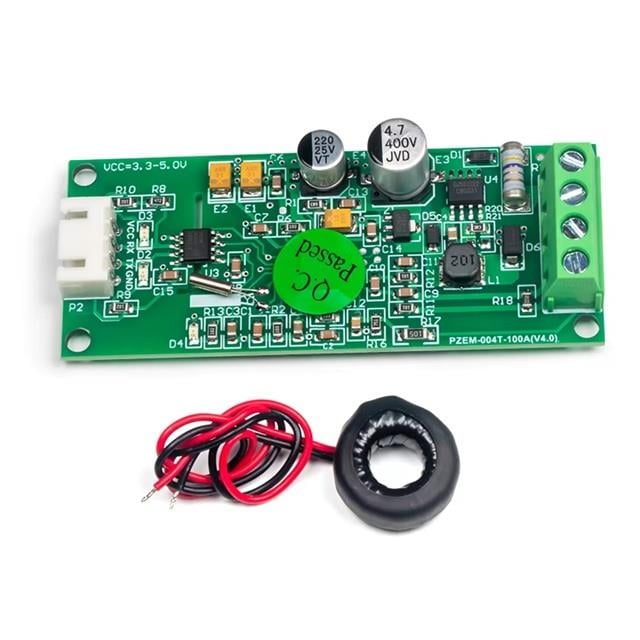

Paket İçeriği

• 1 x PZEM-004T V4 ölçüm modülü
• 1 x 100A CT coil

Yeni V4 versiyonu, önceki modellere göre daha kararlı çalışma, daha esnek iletişim seçenekleri ve daha güvenli izolasyon sunar:

Güç Besleme Teknolojisi

• Önceki Sürüm: RC (Direnç-Kondansatör) tipi analog gerilim düşürücü sistem kullanır. Bu yapı, şebeke dalgalanmalarına karşı hassas olup parazitlerden kolayca etkilenebilir.
• Yeni Sürüm (V4): AC–DC dijital güç kaynağı çözümü ile donatılmıştır. Bu sayede daha stabil ve güvenli enerji beslemesi sağlar, parazitlere karşı çok daha dirençlidir.

Haberleşme Uyumluluğu

• Önceki Sürüm: Sadece 5V TTL seri iletişim (UART) ile uyumludur. 3.3V sistemlerle çalıştırmak için dönüştürücü gerekir.
• Yeni Sürüm (V4): Hem 3.3V hem de 5V seri haberleşme seviyeleriyle uyumludur. Bu sayede Arduino, ESP8266, ESP32 gibi sistemlerle doğrudan uyum sağlar.

İzolasyon Yapısı

• Önceki Sürüm: Optokuplör tabanlı izolasyon kullanır. Bu sistem gerilim dalgalanmasından etkilenebilir ve haberleşme hızı sınırlı olabilir.
• Yeni Sürüm (V4): Gelişmiş dijital izolasyon çipi içerir. Bu yapı sayesinde veri iletimi daha kararlıdır ve haberleşme performansı çok daha yüksektir.

V4 sürümünü neden tercih etmelisiniz?

• Endüstriyel ortamlarda daha stabil çalışır
• Modern mikrodenetleyicilerle uyumludur
• Gelişmiş güvenlik ve iletişim sağlar
• IoT ve enerji ölçüm projeleri için daha uygundur

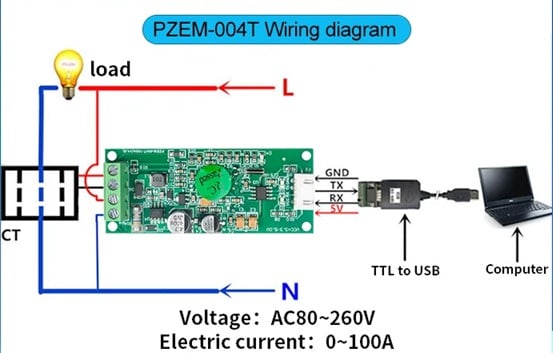

PZEM-004T Versiyon 4 Bağlantı Şeması :

Not: TTL to USB kablo ayrı olarak satılmaktadır.
