Pololu 2898 LPS22DF Basınç İrtifa Sensörü

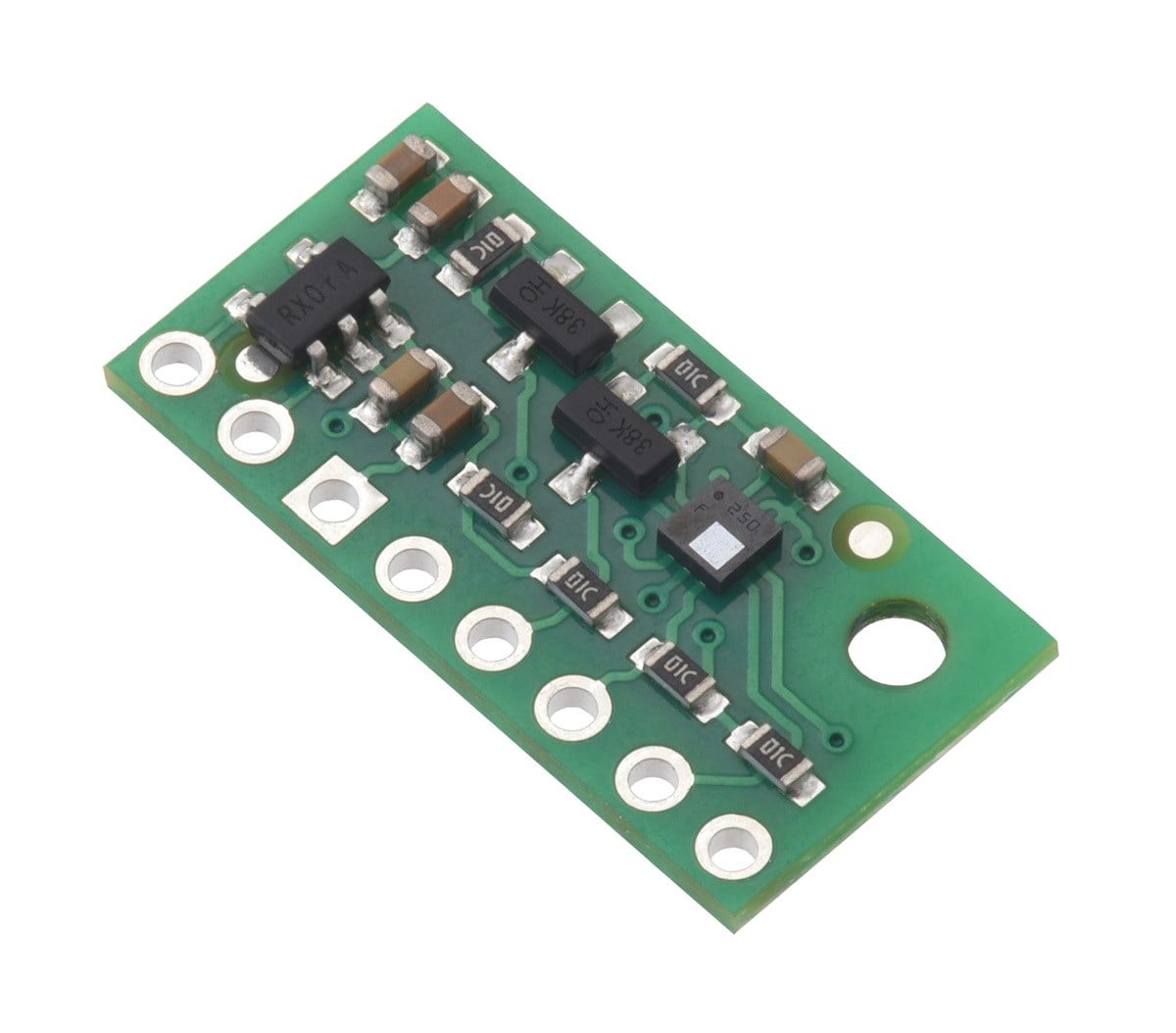

Pololu 2898 LPS22DF, STMicroelectronics LPS22DF MEMS sensörünü temel alan kompakt bir dijital basınç ve irtifa sensörü kartıdır. Atmosferik basıncı hassas şekilde ölçerek barometre ve altimetre uygulamalarında kullanılabilir.
Sensör 260 mbar - 1260 mbar (26 kPa - 126 kPa) basınç aralığında çalışır ±0.5 mbar'a kadar mutlak basınç doğruluğu sunar. Yüksek çözünürlük modunda tipik RMS gürültü seviyesi yalnızca 0.0034 mbar / 0.34 Pa seviyesindedir.
Kart üzerinde bulunan 3.3V voltaj regülatörü ve logic level shifter devreleri sayesinde ürün 1.8V - 5.5V giriş gerilimleri ile kullanılabilir. Sensör I²C, MIPI I3C ve SPI haberleşme arayüzlerini destekler.
26 - 126 kPa Hassas Basınç Ölçümü
LPS22DF, 26 kPa ile 126 kPa arasındaki mutlak basınç değerlerini dijital olarak ölçebilir. Bu aralık atmosferik basınç ölçümü, irtifa hesaplama, meteorolojik veri toplama ve hava basıncı değişimlerinin takip edilmesi için uygundur.
Sensörün basınç çıkışı 24-bit çözünürlüğe sahiptir ve çıkış ölçeği 4096 LSb/mbar seviyesindedir. Bu yüksek dijital çözünürlük, küçük basınç değişimlerinin algılanmasına yardımcı olur.
±0.5 mbar Basınç Doğruluğu
LPS22DF, çalışma sıcaklığı boyunca ±0.5 mbar'a kadar mutlak basınç doğruluğu sunar. Yüksek çözünürlük, dahili sıcaklık kompanzasyonu ve düşük gürültülü MEMS sensör yapısı sayesinde hassas atmosferik basınç ölçümleri gerçekleştirilebilir.
Maksimum averaging ve dahili filtreleme etkinleştirildiğinde tipik RMS basınç gürültüsü yaklaşık 0.0034 mbar (0.34 Pa) seviyesine kadar düşebilir.
Basınç Verisinden İrtifa Ölçümü
Atmosferik basınç irtifaya bağlı olarak değiştiği için LPS22DF tarafından ölçülen basınç değerleri kullanılarak irtifa hesaplaması yapılabilir. Bu nedenle sensör barometrik altimetre uygulamalarında kullanılmaya uygundur.
Düşük basınç gürültüsü sayesinde küçük irtifa değişimlerinin tespit edilmesine yardımcı olur. Drone, robotik sistem, hava istasyonu, taşınabilir ölçüm cihazı ve GPS destekli irtifa uygulamalarında kullanılabilir.
200 Hz'e Kadar Ölçüm Hızı
LPS22DF, uygulamanın performans ve güç tüketimi gereksinimine göre farklı Output Data Rate değerleri ile yapılandırılabilir ve 200 Hz'e kadar çıkış veri hızı sunar.
Sensör ayrıca selectable averaging, farklı FIFO çalışma modları, pressure threshold ve programlanabilir interrupt özelliklerini destekler. Bu özellikler hızlı değişen basınç verilerinin izlenmesi gereken dinamik uygulamalarda avantaj sağlar.
I²C, I3C ve SPI Haberleşme Desteği
Pololu 2898, mikrodenetleyici ve gömülü bilgisayar sistemleriyle haberleşmek için I²C, MIPI I3C veya SPI dijital arayüzlerini destekler.
I²C haberleşme kartın varsayılan çalışma modudur. SPI arayüzü ise 4-wire veya 3-wire olarak yapılandırılabilir. Böylece Arduino, ESP32, STM32, Raspberry Pi ve benzeri kontrol sistemlerine entegre edilebilir.
Kullanım Alanları
- Barometrik irtifa ölçümü
- Drone ve İHA irtifa sistemleri
- Robotik ve mobil robot uygulamaları
- Hava istasyonları
- Atmosferik basınç ölçümü
- GPS destekli irtifa ölçüm sistemleri
- Taşınabilir ölçüm cihazları
- IoT çevresel ölçüm sistemleri
Pololu 2898 Öne Çıkan Özellikleri
- STMicroelectronics LPS22DF MEMS basınç sensörü
- 26 - 126 kPa mutlak basınç ölçüm aralığı
- ±0.5 mbar'a kadar mutlak basınç doğruluğu
- 0.34 Pa tipik RMS basınç gürültüsü
- 24-bit dijital basınç çıkışı
- 200 Hz'e kadar Output Data Rate
- Dahili sıcaklık kompanzasyonu
- I²C, MIPI I3C ve SPI haberleşme
- 1.8V - 5.5V çalışma gerilimi
- Entegre logic level shifter
- Breadboard uyumlu 2.54 mm pin aralığı
Pololu 2898 LPS22DF Basınç / İrtifa Sensörü Teknik Özellikleri
- Üretici: Pololu
- Ürün Kodu: 2898
- Sensör: STMicroelectronics LPS22DF
- Sensör Tipi: MEMS mutlak basınç sensörü / dijital barometre
- Basınç Ölçüm Aralığı: 260 - 1260 mbar
- Basınç Ölçüm Aralığı: 26 - 126 kPa
- Mutlak Basınç Doğruluğu: ±0.5 mbar'a kadar
- Tipik RMS Gürültü: 0.0034 mbar / 0.34 Pa
- Basınç Çıkışı: 24-bit
- Basınç Çıkış Ölçeği: 4096 LSb/mbar
- Maksimum Output Data Rate: 200 Hz
- Haberleşme: I²C / MIPI I3C / SPI
- Çalışma Gerilimi: 1.8V - 5.5V
- Besleme Akımı: Yaklaşık 1 mA
- Regülatör: Entegre 3.3V LDO
- VDD Harici Çıkış Kapasitesi: Yaklaşık 150 mA
- Logic Level Shifter: Entegre

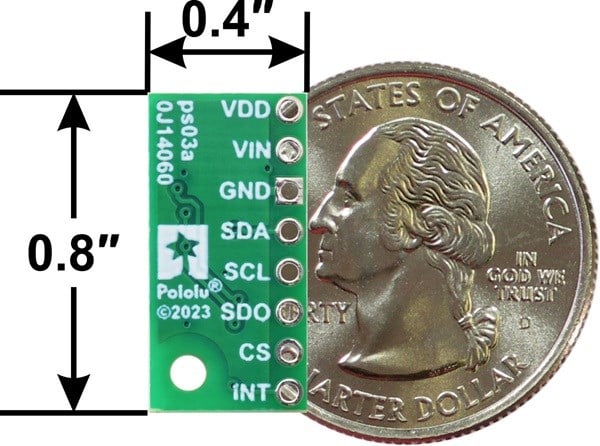

- Kart Ölçüleri: 10 × 20 × 3 mm
- Ağırlık: 0.5 g (header pinleri hariç)
- Pin Aralığı: 2.54 mm / 0.1 inç
- Montaj Deliği: #2 ve M2 vida uyumlu

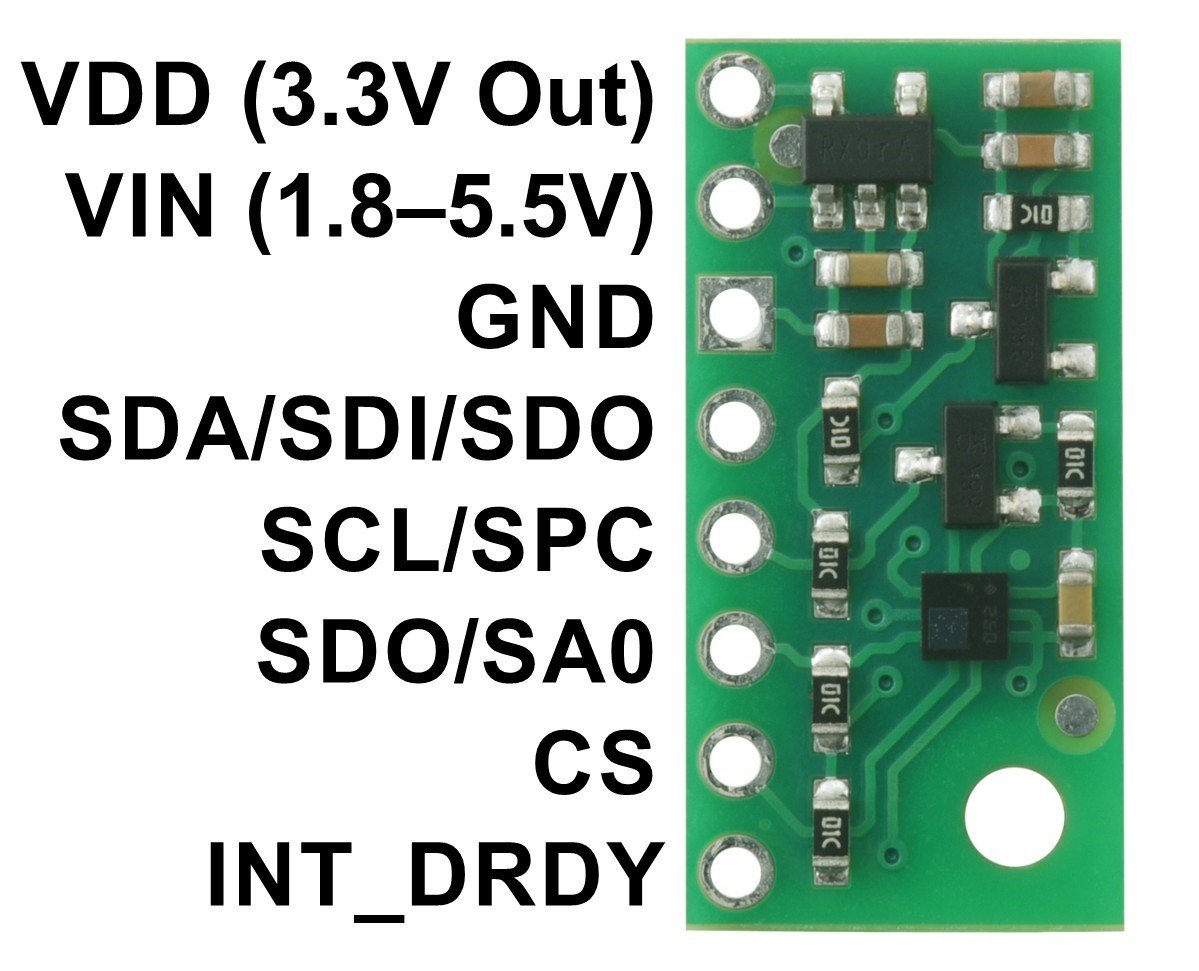

Bağlantılar ve Kontrol Pinleri
- VDD: Regüle 3.3V çıkış veya regülatörü bypass etmek için 1.8V - 3.3V giriş
- VIN: 1.8V - 5.5V ana besleme girişi
- GND: Toprak bağlantısı
- SDA/SDI/SDO: I²C/I3C data veya SPI data hattı
- SCL/SPC: I²C/I3C/SPI clock hattı
- SDO/SA0: SPI data çıkışı / I²C adres seçim pini
- CS: SPI chip select / haberleşme modu seçimi
- INT_DRDY: Programlanabilir interrupt / data-ready çıkışı

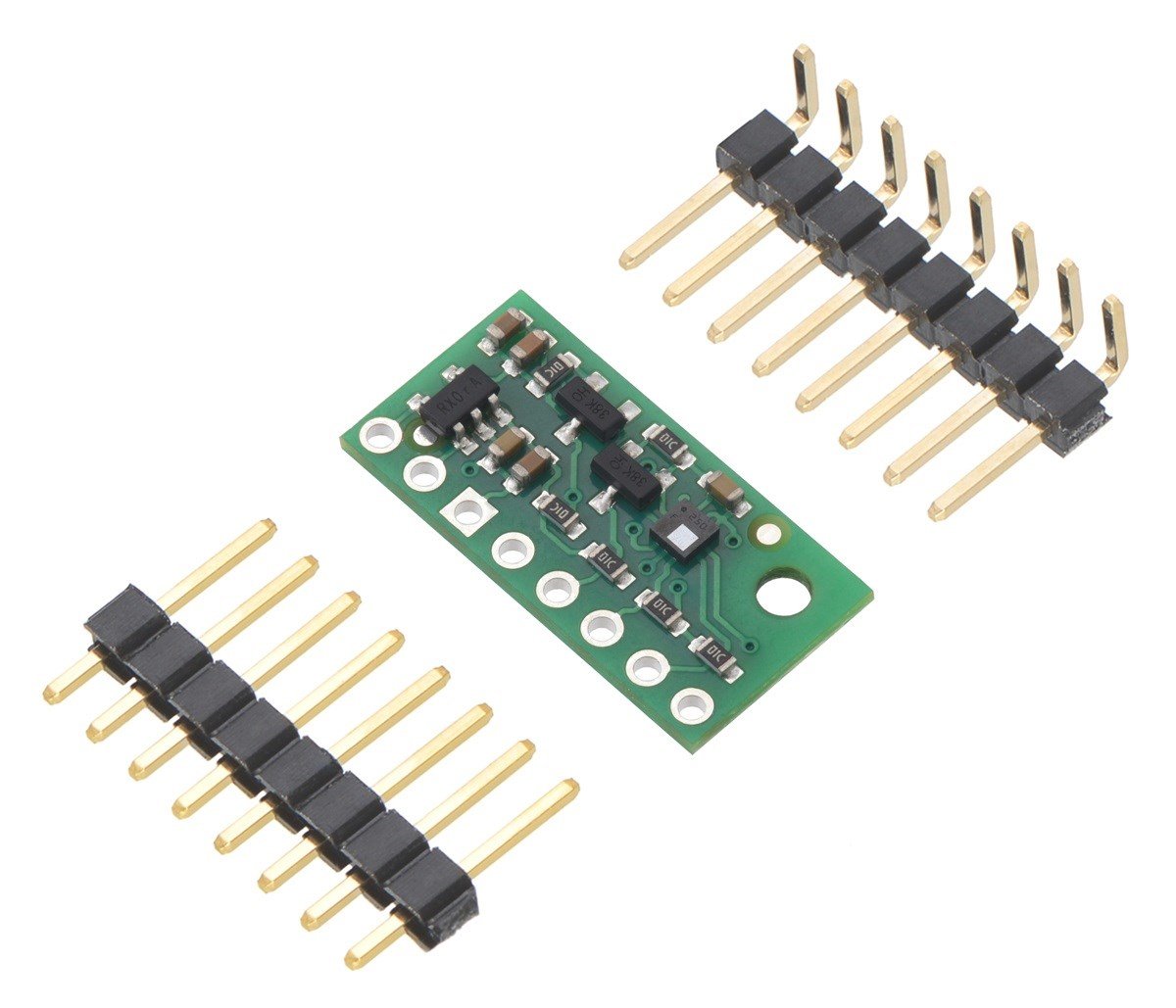

Paket İçeriği
- 1 adet Pololu 2898 LPS22DF Basınç / İrtifa Sensörü
- 1×8 düz erkek header pin
- 1×8 90° erkek header pin
Kullanım Notları
- Varsayılan haberleşme arayüzü I²C'dir. SPI kullanımı için CS pini uygun şekilde kontrol edilmelidir.
- SCL/SPC ve SDA/SDI hatlarında dahili level shifter bulunur. Diğer kontrol pinleri level-shift edilmemiştir ve doğrudan 5V tolerant değildir.
- Kart doğrudan 1.8V - 5.5V VIN ile beslenebilir. 3.3V veya daha düşük logic sistemlerinde dahili regülatör VDD pini üzerinden bypass edilebilir.
