Pololu 2815 Big MOSFET Slide Switch, Ters Voltaj Korumalı, HP

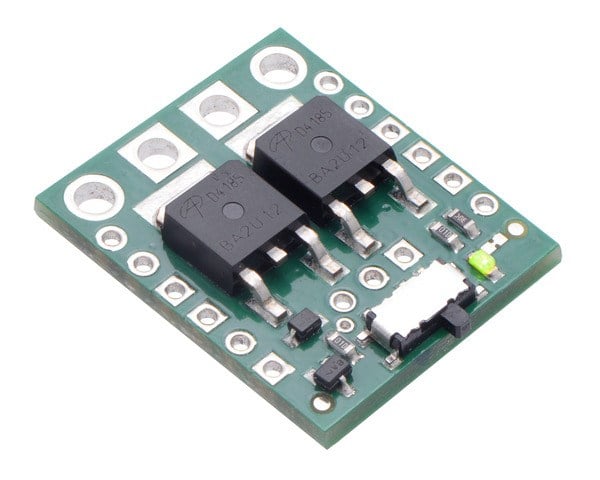

Pololu 2815 Big MOSFET Slide Switch HP, yüksek akımlı DC güç hatlarını küçük bir slide switch üzerinden düşük kayıpla kontrol etmek için geliştirilmiş MOSFET tabanlı elektronik güç anahtarıdır. Kart üzerinde bulunan iki adet P-kanal MOSFET, high-side anahtarlama yapısı ile çalışır ve aynı zamanda ters voltaj koruması sağlar.
Modül 4.5V - 40V giriş gerilimlerinde çalışabilir. 12V beslemede ve uygun termal koşullarda 16A sürekli akım taşıyabilir. Ana güç akımı fiziksel slide switch üzerinden geçmediği için küçük bir kontrol anahtarı ile yüksek akımlı yükların açılıp kapatılmasını sağlar.
HP versiyonu, düşük MOSFET on direnci ve yüksek akım kapasitesi sayesinde robotik sistemler, mobil robotlar, bataryalı elektronik cihazlar ve yüksek güçlü DC uygulamalarında ana güç anahtarı olarak kullanılabilir. Kart üzerindeki slide switch dışında harici bir anahtar veya mikrodenetleyici çıkışı ile de kontrol edilebilir.
16A Sürekli Akım Kapasitesi
Pololu 2815 HP modeli, 12V besleme ve 22°C ortam sıcaklığında MOSFET sıcaklığı 150°C sınırını aşmadan yaklaşık 16A sürekli akım taşıyabilir.
Daha düşük termal çalışma hedeflendiğinde, MOSFET sıcaklığının yaklaşık 55°C seviyesinde tutulduğu koşullarda sürekli akım değeri yaklaşık 6A’dır. Üretici tarafından belirtilen maksimum akım değeri ise 90A’dır; bu değer sürekli çalışma değeri olarak değerlendirilmemelidir.
Düşük Dirençli MOSFET Güç Yolu
HP versiyonunda kullanılan MOSFET'lerin birleşik maksimum on direnci 4.5V'ta 13 mΩ, 10V'ta ise 8.6 mΩ seviyesindedir. Düşük MOSFET direnci, yüksek akımlarda oluşan voltaj düşümünün ve güç kaybının azaltılmasına yardımcı olur.
Bu özellik özellikle bataryadan motor sürücü, regülatör veya diğer yüksek akımlı elektronik yüklerin beslendiği uygulamalarda avantaj sağlar.
Ters Voltaj Koruması
Modülde bulunan MOSFET yapısı ters voltaj koruması sağlar. Güç kaynağının polaritesinin yanlış bağlanması durumunda ters gerilimin yük tarafına aktarılmasını önlemeye yardımcı olur.
Bu özellik batarya ile çalışan robotik sistemler, taşınabilir elektronik cihazlar ve prototip uygulamalarında güç bağlantılarının daha güvenli şekilde gerçekleştirilmesini sağlar.
4.5V - 40V Çalışma Gerilimi
Pololu 2815 HP modeli 4.5V ile 40V arasındaki giriş gerilimlerinde çalışabilir. Üretici tarafından önerilen çalışma aralığı 4.5V - 32V, mutlak maksimum gerilim ise 40V olarak belirtilmiştir.
Bu geniş gerilim aralığı sayesinde farklı batarya ve DC güç sistemlerinde kullanılabilir. 40V değeri mutlak maksimum sınır olduğundan sürekli uygulamalarda 32V veya altında kullanılması önerilir.
Harici Anahtar ve Mikrodenetleyici Kontrolü
Kart üzerindeki slide switch kullanılabileceği gibi harici bir SPST slide switch, toggle switch, pushbutton veya tactile switch ile de güç kontrolü gerçekleştirilebilir. Ana yük akımı kontrol anahtarından geçmediği için harici anahtar ince kablolarla kontrol paneline taşınabilir.
Ayrıca ON kontrol pini üzerinden Arduino, ESP32 veya diğer mikrodenetleyicilerin dijital çıkışları kullanılarak elektronik açma-kapama kontrolü yapılabilir. ON pinine yaklaşık 1V üzerindeki bir sinyal uygulanması anahtarı açar. ON pini için maksimum gerilim 30V’tur.
Breadboard ve 5 mm Terminal Blok Uyumluluğu

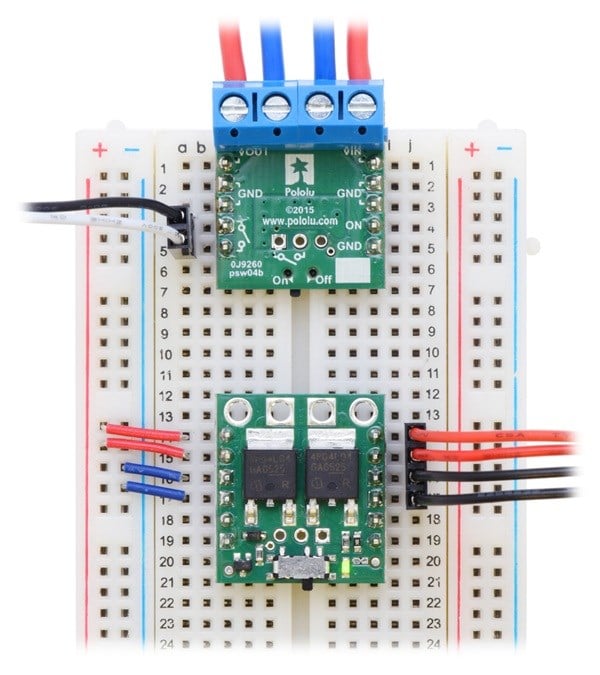

Big MOSFET Slide Switch kartı standart 0.1 inç pin aralığına sahip breadboard ve delikli prototip kartlarla kullanılabilir. Ayrıca yüksek akımlı güç bağlantıları için büyük bağlantı delikleri bulunur.

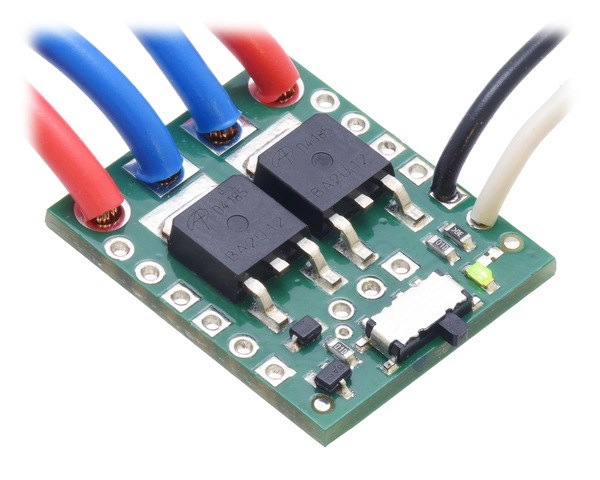

Ürünle birlikte iki adet 6-pin erkek header ve iki adet 2-pin 5 mm terminal blok verilir. Terminal blokları maksimum 16A olarak derecelendirildiği için daha yüksek güçlü uygulamalarda kalın güç kablolarının doğrudan karta lehimlenmesi önerilir.
Kullanım Alanları
- Robotik sistemlerin ana güç kontrolü
- Mobil robot ve UGV güç sistemleri
- Yüksek akımlı batarya sistemleri
- Motor sürücü güç girişlerinin kontrolü
- Mikrodenetleyici kontrollü güç anahtarlama
- Arduino ve ESP32 tabanlı güç kontrol uygulamaları
- DC yüklerin elektronik olarak açılıp kapatılması
- Prototipleme ve breadboard uygulamaları
Pololu 2815 Öne Çıkan Özellikleri
- MOSFET tabanlı high-side güç anahtarı
- Ters voltaj koruması
- 4.5V - 40V çalışma gerilimi
- 16A sürekli akım kapasitesi
- 90A maksimum akım değeri
- 8.6 mΩ'a kadar düşük MOSFET on direnci
- Kart üzerinde slide switch
- Harici anahtar ile kontrol desteği
- ON pini üzerinden dijital kontrol
- 5 mm terminal blok uyumluluğu
Pololu 2815 Big MOSFET Slide Switch Teknik Özellikleri
- Üretici: Pololu
- Ürün Kodu: 2815
- Model: Big MOSFET Slide Switch HP

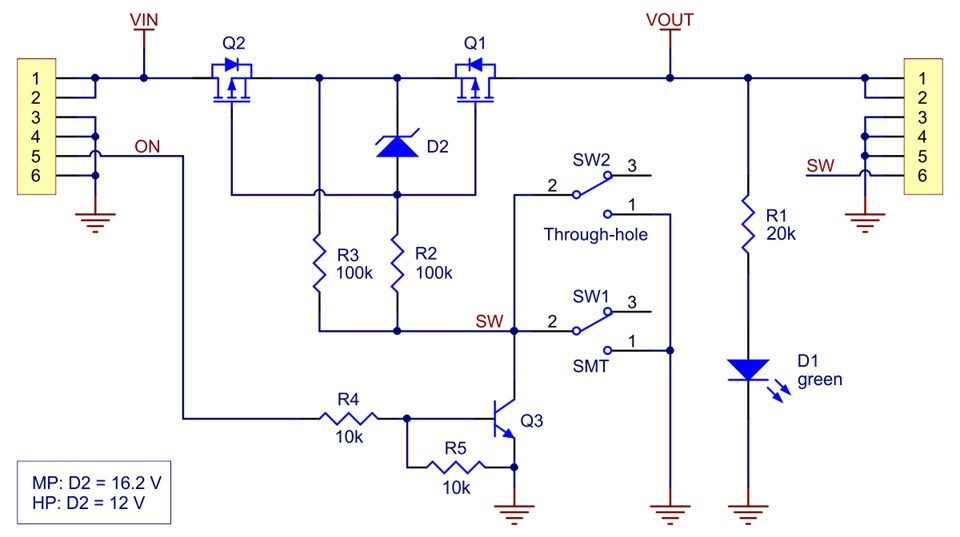

- Anahtarlama Yapısı: High-side P-kanal MOSFET
- Minimum Çalışma Gerilimi: 4.5V
- Önerilen Maksimum Gerilim: 32V
- Mutlak Maksimum Gerilim: 40V
- Sürekli Akım: 16A (12V'ta, MOSFET sıcaklığı 150°C'yi aşmadan)
- Sürekli Akım @ 55°C: 6A
- Maksimum Akım: 90A
- MOSFET Birleşik On Direnci: Maks. 13 mΩ @ 4.5V / 8.6 mΩ @ 10V
- Ters Voltaj Koruması: Var
- Kontrol: Dahili slide switch, harici switch veya ON pini
- ON Kontrol Eşiği: Yaklaşık 1V üzeri
- ON Pini Maksimum Gerilimi: 30V
- Açık Durum Akım Tüketimi: Yaklaşık 65 µA/V
- LED: Yeşil durum LED'i

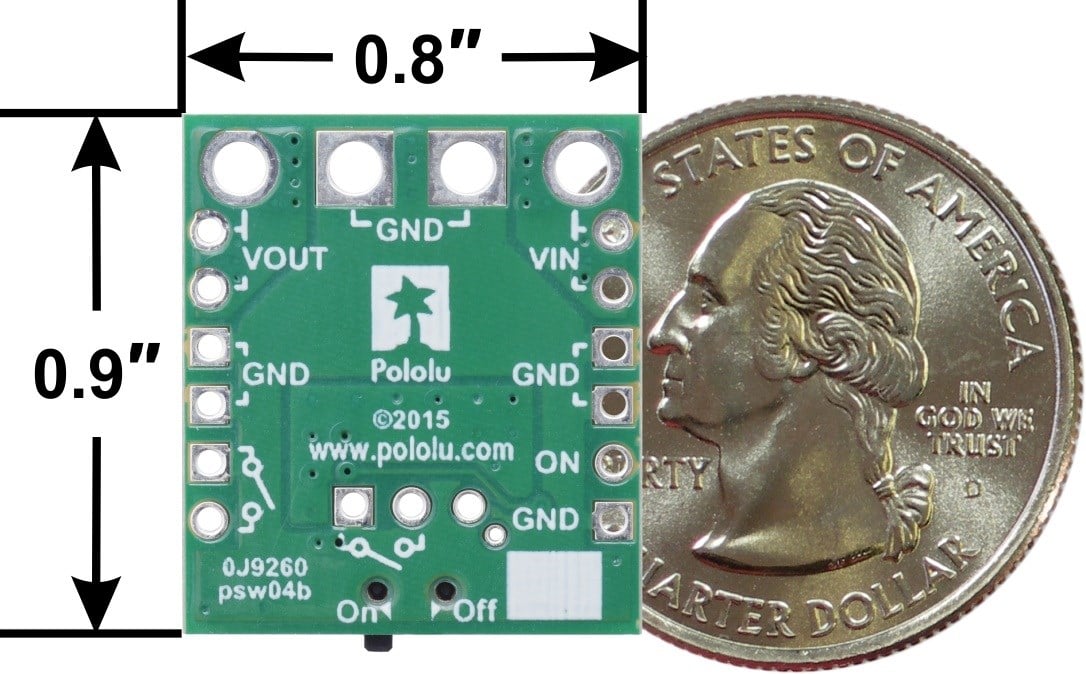

- PCB Ölçüleri: Yaklaşık 20.3 × 22.9 × 4.1 mm
- Ağırlık: 2.6 g (opsiyonel konnektörler hariç)
- Terminal Blok Aralığı: 5 mm
- Header Pin Aralığı: 0.1 inç / 2.54 mm

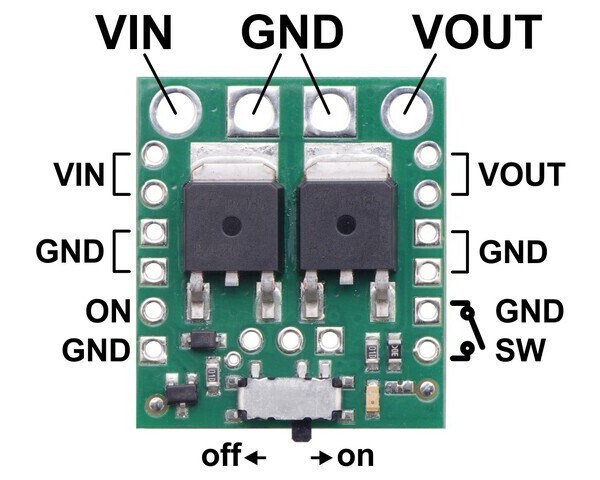

Bağlantılar ve Kontrol Pinleri
- VIN: Güç kaynağı pozitif giriş bağlantısı
- VOUT: Anahtarlanmış pozitif güç çıkışı
- GND: Güç ve kontrol toprak bağlantısı
- ON: Harici dijital açma kontrol girişi
- SW: Harici mekanik anahtar bağlantısı

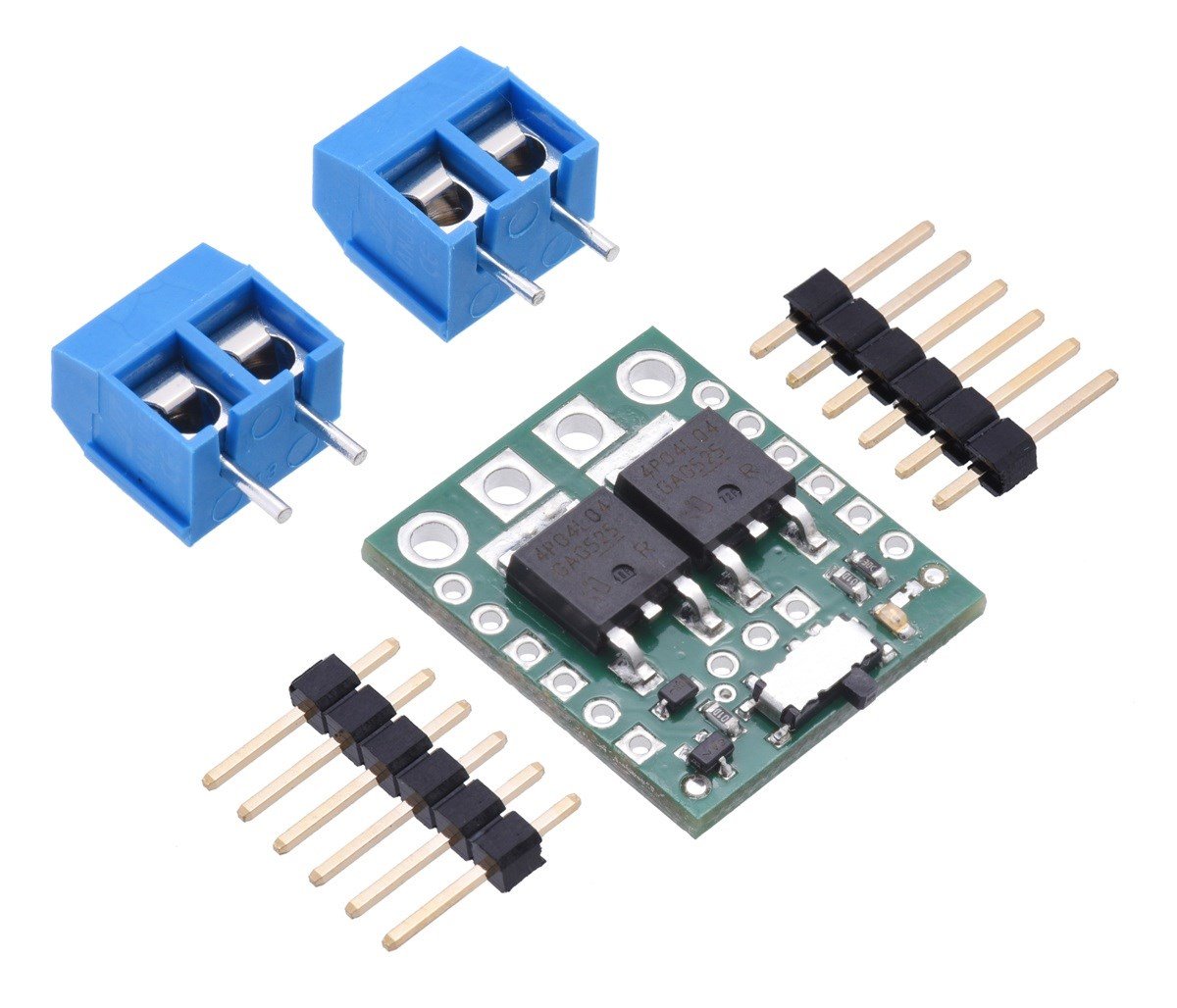

Paket İçeriği
- 1 adet Pololu 2815 Big MOSFET Slide Switch HP
- 2 adet 6-pin düz erkek header
- 2 adet 2-pin 5 mm terminal blok
