Pololu 2814 Big MOSFET Slide Switch, Ters Voltaj Korumalı, MP

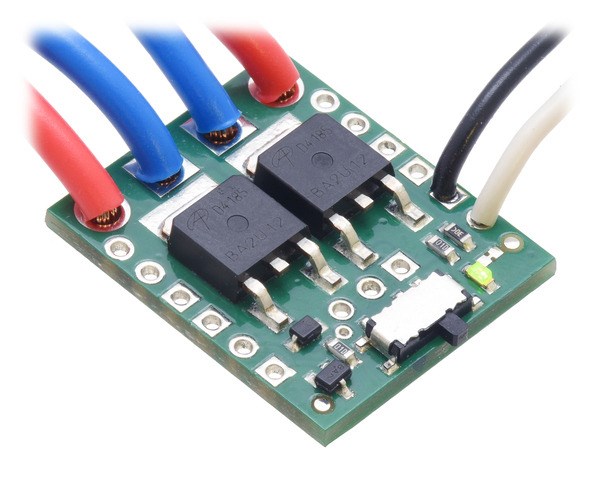

Pololu 2814 Big MOSFET Slide Switch MP, yüksek akımlı güç hatlarını küçük bir slide switch üzerinden güvenli ve düşük kayıpla kontrol etmek için geliştirilmiş MOSFET tabanlı elektronik güç anahtarıdır. Kart üzerinde bulunan iki adet P-kanal MOSFET, high-side anahtarlama yapısı ile çalışır ve aynı zamanda ters voltaj koruması sağlar.
Modül 4.5V - 40V giriş gerilimlerinde çalışabilir. 12V beslemede, uygun termal koşullarda 8A sürekli akım taşıyabilir. Ana güç akımı fiziksel slide switch üzerinden geçmediği için küçük anahtar kullanılarak çok daha yüksek güçlü yüklerin kontrol edilmesini sağlar.
Kart üzerindeki entegre slide switch dışında, harici bir SPST anahtar veya mikrodenetleyicinin dijital çıkışı kullanılarak da kontrol edilebilir. Breadboard uyumlu bağlantı yapısı, büyük güç bağlantı delikleri ve 5 mm terminal bloklarıyla uyumluluğu sayesinde prototipleme ve gömülü elektronik uygulamalarında kolay kullanım sunar.
MOSFET Tabanlı Yüksek Akım Anahtarlama
Pololu 2814, mekanik anahtar üzerinden doğrudan yüksek akım geçirmek yerine P-kanal MOSFET çiftini high-side güç anahtarı olarak kullanır. Kart üzerindeki küçük slide switch yalnızca MOSFET'lerin kontrolünü gerçekleştirirken ana yük akımı doğrudan MOSFET güç yolundan geçer.
Bu yapı sayesinde kontrol anahtarının yüksek akım taşıma kapasitesine sahip olması gerekmez. Güç bağlantılarında kalın kablolar kullanılabilirken kontrol panelindeki harici anahtar ince kablolarla karta bağlanabilir.
Ters Voltaj Koruması
Modülde bulunan MOSFET yapısı ters voltaj koruması sağlar. Güç kaynağının polaritesinin yanlış bağlanması durumunda ters polaritenin yük tarafına aktarılmasını önlemeye yardımcı olur.
Bu özellik batarya ile çalışan robotik sistemler, taşınabilir elektronik cihazlar ve prototip uygulamalarında güç bağlantılarının daha güvenli şekilde gerçekleştirilmesine yardımcı olur.
4.5V - 40V Çalışma Gerilimi ve 8A Akım Kapasitesi
Pololu 2814 MP modeli 4.5V ile 40V arasındaki sistemlerde kullanılabilir. Üretici tarafından önerilen maksimum çalışma gerilimi 32V, mutlak maksimum gerilim ise 40V olarak belirtilmektedir.
12V beslemede ve 22°C ortam sıcaklığında modül yaklaşık 8A sürekli akım seviyesine kadar kullanılabilir. Yüksek akımlarda kartın sıcaklığı ve bağlantı yöntemi dikkate alınmalıdır. Pololu, 5A üzerindeki uygulamalarda büyük güç bağlantı deliklerinin veya her güç bağlantısı için iki adet küçük deliğin birlikte kullanılmasını önermektedir.
Harici Anahtar ve Mikrodenetleyici Kontrolü
Kart üzerindeki slide switch kullanılabileceği gibi harici bir SPST slide switch, toggle switch, pushbutton veya tactile switch ile de güç kontrolü gerçekleştirilebilir. Bu sayede güç kartı yükün ve bataryanın yakınına yerleştirilirken kullanıcı anahtarı cihazın kontrol paneline taşınabilir.
Ayrıca ON kontrol pini üzerinden Arduino, ESP32, Raspberry Pi uyumlu kontrol devreleri veya diğer mikrodenetleyicilerin dijital sinyalleri ile elektronik olarak açma-kapama yapılabilir. ON pinine yaklaşık 1V üzerindeki bir sinyal uygulanması anahtarı açar. ON pini için maksimum gerilim 30V’tur.
Breadboard ve 5 mm Terminal Blok Uyumluluğu

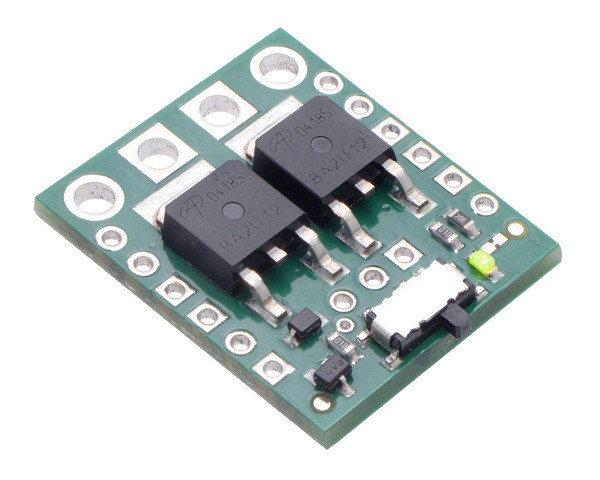

Big MOSFET Slide Switch kartı prototipleme uygulamalarını kolaylaştırmak için hem standart 0.1 inç (2.54mm) pin aralığına hem de yüksek akımlı bağlantılar için daha büyük bağlantı noktalarına sahiptir.
Ürünle birlikte iki adet 6-pin erkek header ve iki adet 2-pin 5 mm terminal blok verilir. Kullanıcı uygulamasına göre terminal blokları, header pinleri veya doğrudan lehimlenmiş kalın güç kabloları kullanabilir.
Kullanım Alanları
- Robotik sistemlerin ana güç kontrolü
- Mobil robot ve UGV güç sistemleri
- Batarya ile çalışan elektronik projeler
- Mikrodenetleyici kontrollü güç anahtarlama
- Arduino ve ESP32 tabanlı güç kontrol uygulamaları
- DC yüklerin elektronik olarak açılıp kapatılması
- Prototipleme ve breadboard uygulamaları
- Kontrol panelinden uzaktan güç anahtarlama
Pololu 2814 Öne Çıkan Özellikleri
- MOSFET tabanlı high-side güç anahtarı
- Ters voltaj koruması
- 4.5V - 40V çalışma gerilimi
- 8A sürekli akım kapasitesi
- Kart üzerinde slide switch
- Harici anahtar ile kontrol desteği
- ON pini üzerinden dijital kontrol
- 5 mm terminal blok uyumluluğu
- Breadboard uyumlu bağlantı yapısı
Pololu 2814 Big MOSFET Slide Switch Teknik Özellikleri
- Üretici: Pololu
- Ürün Kodu: 2814
- Model: Big MOSFET Slide Switch MP
- Anahtarlama Yapısı: High-side P-kanal MOSFET
- Minimum Çalışma Gerilimi: 4.5V
- Önerilen Maksimum Gerilim: 32V
- Mutlak Maksimum Gerilim: 40V
- Sürekli Akım: 8A (12V'ta, uygun termal koşullarda)
- Maksimum Akım: 40A (uygun soğutma veya kısa süreli kullanım koşullarında)
- MOSFET Birleşik On Direnci: Maks. 40 mΩ @ 4.5V / 30 mΩ @ 10V
- Ters Voltaj Koruması: Var
- Kontrol: Dahili slide switch, harici switch veya ON pini
- ON Kontrol Eşiği: Yaklaşık 1V üzeri
- ON Pini Maksimum Gerilimi: 30V
- LED: Yeşil durum LED'i

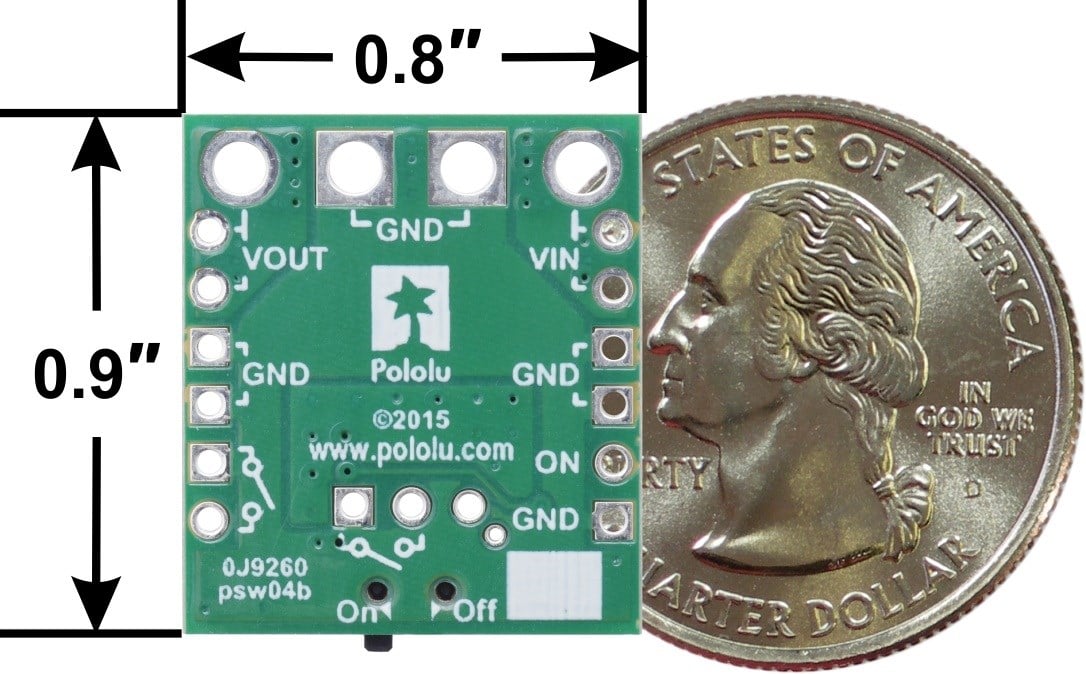

- PCB Ölçüleri: Yaklaşık 20.3 × 22.9 mm
- Ağırlık: 2.6 g (opsiyonel konnektörler hariç)
- Terminal Blok Aralığı: 5 mm
- Header Pin Aralığı: 0.1 inç / 2.54 mm

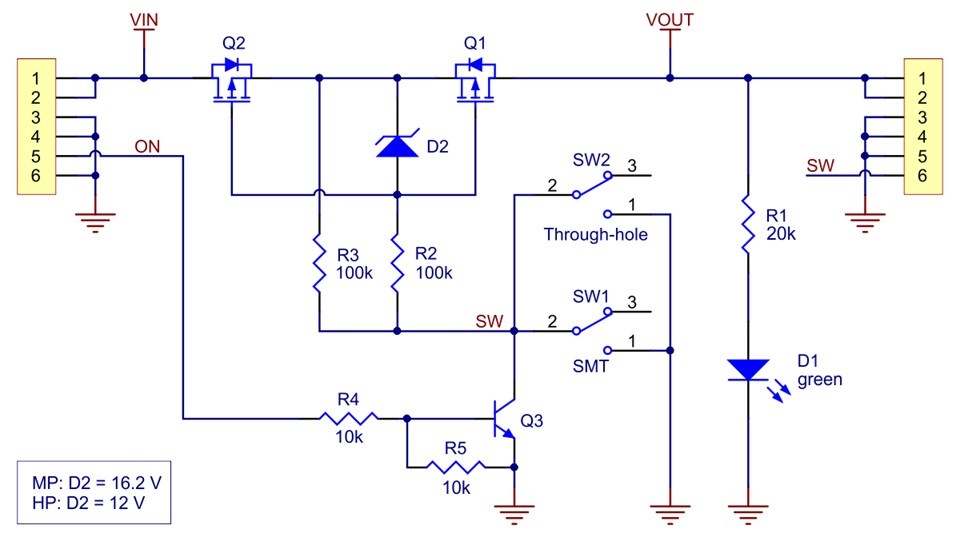

Bağlantılar ve Kontrol Pinleri

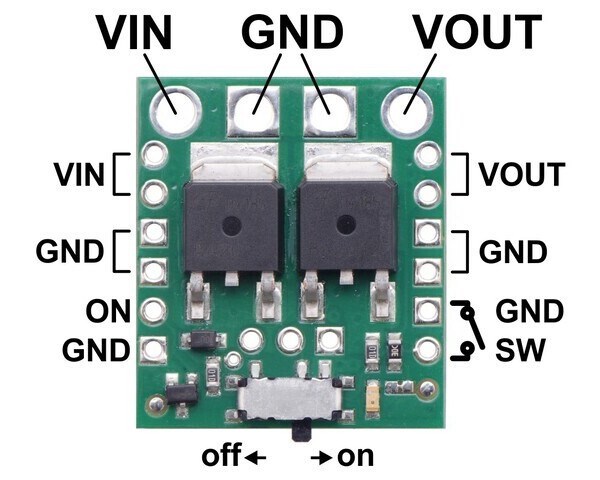

- VIN: Güç kaynağı pozitif giriş bağlantısı
- VOUT: Anahtarlanmış pozitif güç çıkışı
- GND: Güç ve kontrol toprak bağlantısı
- ON: Harici dijital açma kontrol girişi
- SW: Harici mekanik anahtar bağlantısı
Paket İçeriği

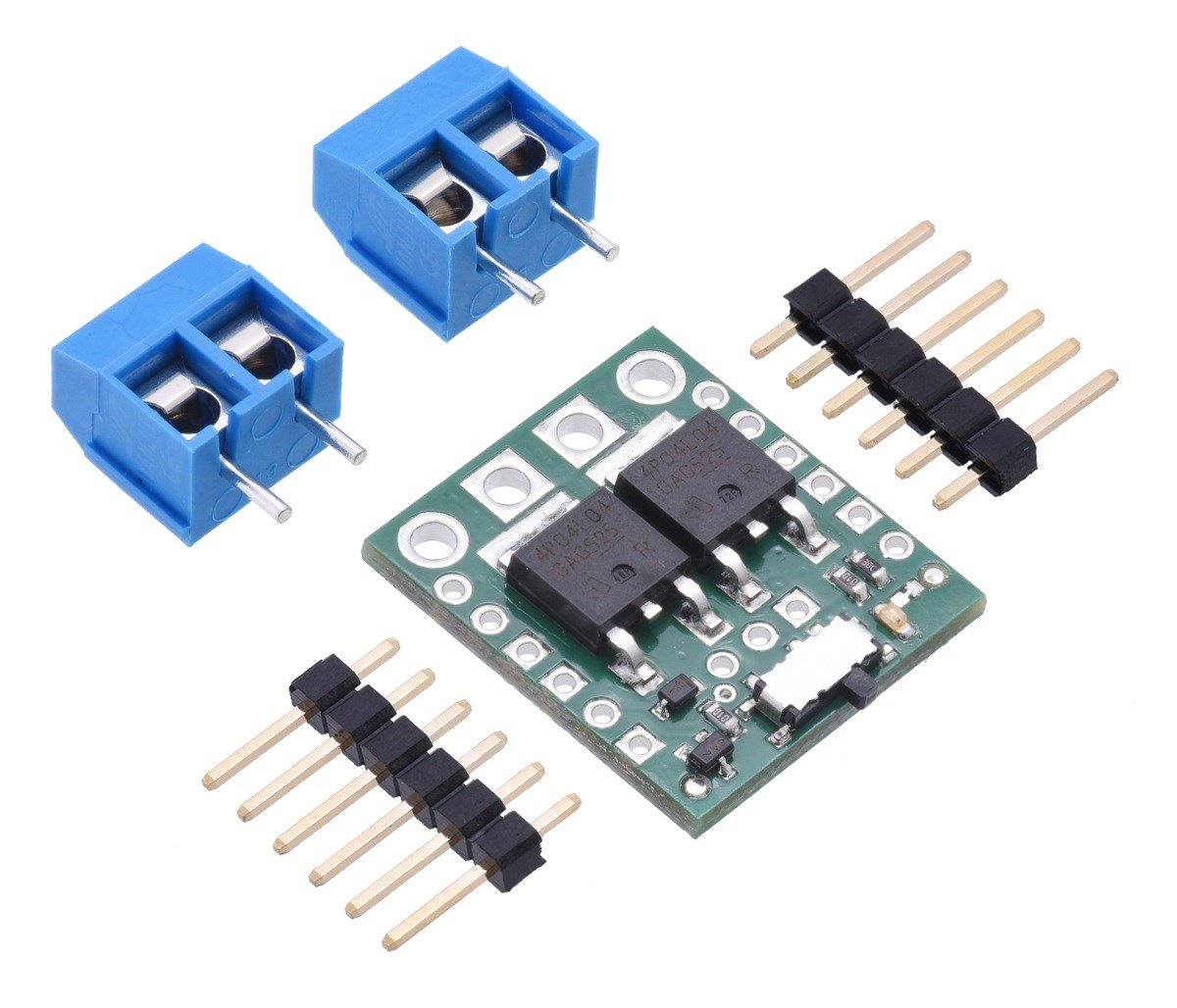

- 1 adet Pololu 2814 Big MOSFET Slide Switch MP
- 2 adet 6-pin düz erkek header
- 2 adet 2-pin 5 mm terminal blok
