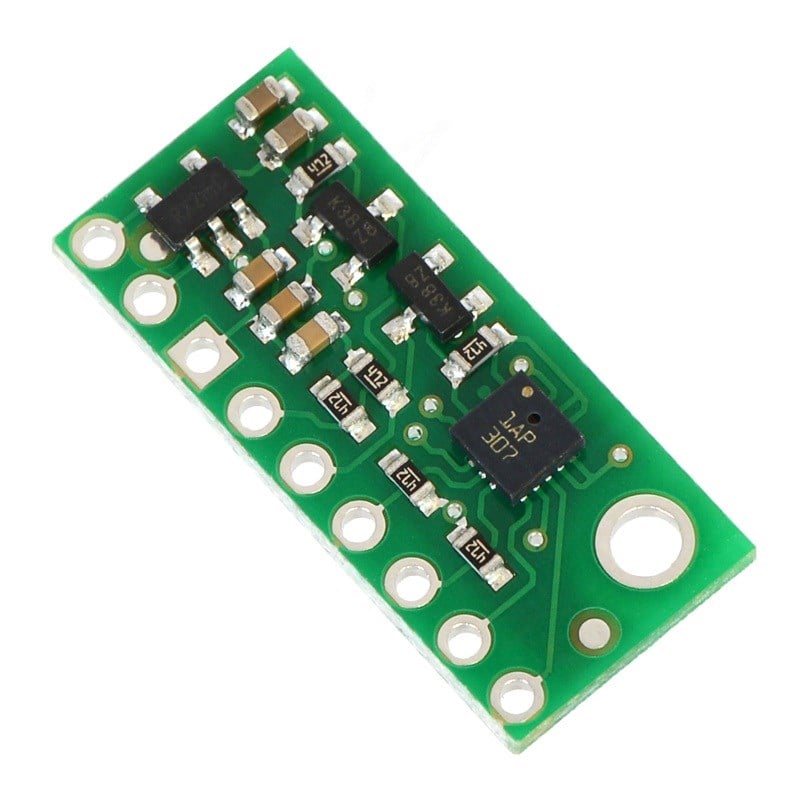

Pololu 2126 LPS331AP Basınç İrtifa Sensörü
Pololu 2126 LPS331AP, STMicroelectronics LPS331AP MEMS sensörünü temel alan kompakt bir dijital basınç ve irtifa sensörü kartıdır. Atmosferik basıncı ölçerek barometre ve altimetre uygulamalarında kullanılabilir.
Sensör 260 mbar - 1260 mbar (26 kPa - 126 kPa) basınç aralığında çalışır ve sıcaklık boyunca ±2 mbar'a kadar mutlak basınç doğruluğu sunar. Yüksek çözünürlük modunda tipik RMS basınç gürültüsü yaklaşık 0.02 mbar seviyesindedir.
Pololu taşıyıcı kart üzerindeki 3.3V voltaj regülatörü ve logic level shifter devreleri sayesinde ürün 2.5V - 5.5V giriş gerilimleriyle kullanılabilir. Sensör dijital veri aktarımı için I²C ve SPI haberleşme arayüzlerini destekler.
26 - 126 kPa Basınç Ölçüm Aralığı
LPS331AP, 26 kPa ile 126 kPa arasındaki mutlak basınç değerlerini ölçebilir. Bu aralık atmosferik basınç ölçümü, irtifa hesaplama, hava istasyonları ve çevresel veri toplama uygulamalarına uygundur.
Sensörün dijital basınç çıkışı 24-bit çözünürlüğe sahiptir ve çıkış ölçeği 4096 LSb/mbar seviyesindedir.
±2 mbar Mutlak Basınç Doğruluğu
LPS331AP, çalışma sıcaklığı boyunca ±2 mbar'a kadar mutlak basınç doğruluğu sağlar. Sensör ayrıca dahili sıcaklık kompanzasyonuna sahiptir ve farklı çözünürlük seçenekleriyle yapılandırılabilir.
En yüksek çözünürlük modunda tipik RMS basınç gürültüsü yaklaşık 0.02 mbar (2 Pa) seviyesindedir. Bu özellik atmosferik basınçtaki küçük değişimlerin takip edilmesine yardımcı olur.
Basınç Verisinden İrtifa Hesaplama
Atmosferik basıncın irtifa ile değişmesi sayesinde LPS331AP tarafından ölçülen basınç değerleri kullanılarak barometrik irtifa hesaplaması yapılabilir.
Bu özellik sensörün drone, robotik sistem, taşınabilir ölçüm cihazı, hava istasyonu ve çeşitli altimetre uygulamalarında kullanılmasını sağlar.
I²C ve SPI Haberleşme Desteği
Pololu 2126, mikrodenetleyici ve gömülü sistemlerle haberleşmek için I²C veya SPI arayüzlerini kullanabilir. Varsayılan haberleşme modu I²C'dir.
I²C haberleşme 400 kHz Fast Mode desteğine sahiptir. SPI arayüzü ise varsayılan olarak 4-wire modunda çalışır ve istenirse 3-wire SPI olarak yapılandırılabilir.
2.5V - 5.5V Çalışma Gerilimi
LPS331AP sensör entegresi düşük çalışma gerilimlerine ihtiyaç duymasına rağmen Pololu taşıyıcı kart üzerindeki 3.3V low-dropout voltaj regülatörü sayesinde kart doğrudan 2.5V - 5.5V arasında beslenebilir.
Regülatörün 3.3V çıkışı VDD pini üzerinden kullanılabilir ve harici devreler için yaklaşık 150 mA'ya kadar akım sağlayabilir. SCL ve SDA hatlarında bulunan level shifter devreleri sayesinde kart 5V logic sistemleriyle daha kolay kullanılabilir.
Programlanabilir Interrupt ve Ölçüm Ayarları
LPS331AP farklı çözünürlük seçenekleri, output data rate ayarları ve iki programlanabilir interrupt çıkışı sunar. Bu özellikler sensörün farklı güç tüketimi ve ölçüm performansı gereksinimlerine göre yapılandırılmasını sağlar.
Basınç ve sıcaklık verileri dijital olarak okunabilir ve uygulamaya göre sürekli ya da belirli aralıklarla ölçüm yapılabilir.
Kullanım Alanları
- Barometrik irtifa ölçümü
- Drone ve İHA irtifa sistemleri
- Robotik ve mobil robot uygulamaları
- Hava istasyonları
- Atmosferik basınç ölçümü
- Taşınabilir ölçüm cihazları
- Arduino ve mikrodenetleyici projeleri
- Çevresel veri toplama sistemleri
Pololu 2126 Öne Çıkan Özellikleri
- STMicroelectronics LPS331AP MEMS basınç sensörü
- 26 - 126 kPa mutlak basınç ölçüm aralığı
- ±2 mbar'a kadar mutlak basınç doğruluğu
- 0.02 mbar tipik RMS basınç gürültüsü
- 24-bit dijital basınç çıkışı
- Dahili sıcaklık kompanzasyonu
- I²C ve SPI haberleşme
- 2.5V - 5.5V çalışma gerilimi
- Entegre 3.3V voltaj regülatörü
- Entegre logic level shifter
- İki programlanabilir interrupt çıkışı
- Breadboard uyumlu 2.54 mm pin aralığı
Pololu 2126 LPS331AP Basınç / İrtifa Sensörü Teknik Özellikleri
- Üretici: Pololu
- Ürün Kodu: 2126
- Sensör: STMicroelectronics LPS331AP
- Sensör Tipi: MEMS mutlak basınç sensörü / dijital barometre
- Basınç Ölçüm Aralığı: 260 - 1260 mbar
- Basınç Ölçüm Aralığı: 26 - 126 kPa
- Mutlak Basınç Doğruluğu: ±2 mbar'a kadar
- Tipik RMS Gürültü: 0.02 mbar / 2 Pa
- Basınç Çıkışı: 24-bit
- Basınç Çıkış Ölçeği: 4096 LSb/mbar
- Haberleşme: I²C / SPI
- I²C Maksimum Hızı: 400 kHz
- SPI Modu: 4-wire veya 3-wire
- Çalışma Gerilimi: 2.5V - 5.5V
- Besleme Akımı: Yaklaşık 2 mA
- Regülatör: Entegre 3.3V LDO
- VDD Harici Çıkış Kapasitesi: Yaklaşık 150 mA
- Logic Level Shifter: Entegre
- Interrupt Çıkışları: INT1 ve INT2

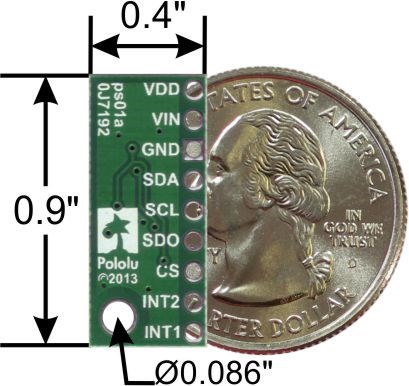

- Kart Ölçüleri: 10 × 23 × 3 mm
- Ağırlık: 0.6 g (header pinleri hariç)
- Pin Aralığı: 2.54 mm / 0.1 inç
- Montaj Deliği: #2 ve M2 vida uyumlu

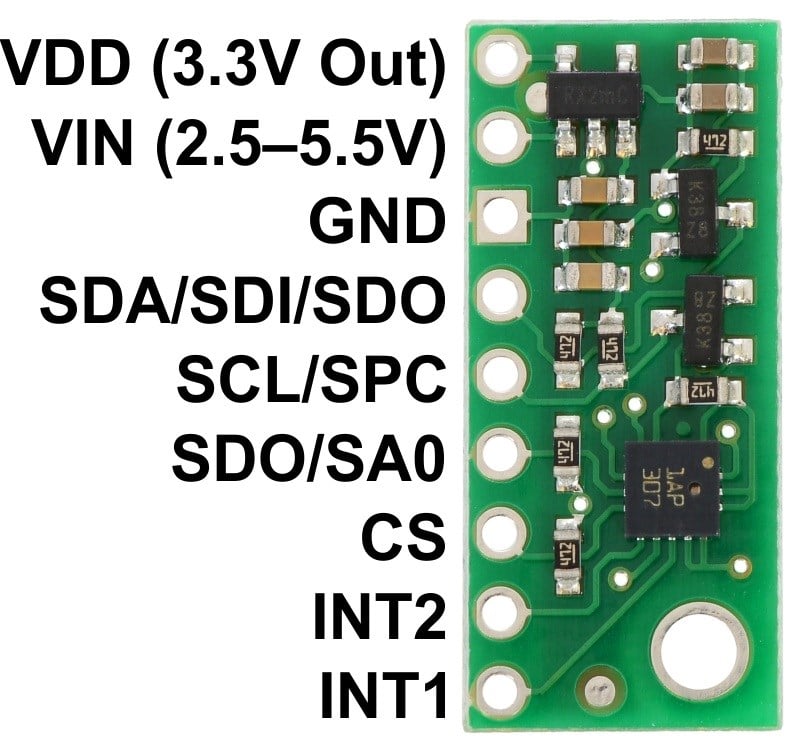

Bağlantılar ve Kontrol Pinleri
- VDD: Regüle 3.3V çıkış veya regülatörü bypass etmek için 3.3V giriş
- VIN: 2.5V - 5.5V ana besleme girişi
- GND: Toprak bağlantısı
- SDA/SDI/SDO: I²C data / SPI data giriş hattı ve 3-wire SPI data hattı
- SCL/SPC: I²C / SPI clock hattı
- SDO/SA0: SPI data çıkışı / I²C adres seçim pini
- CS: SPI chip select / haberleşme modu seçimi
- INT1: Programlanabilir interrupt çıkışı
- INT2: Programlanabilir interrupt çıkışı

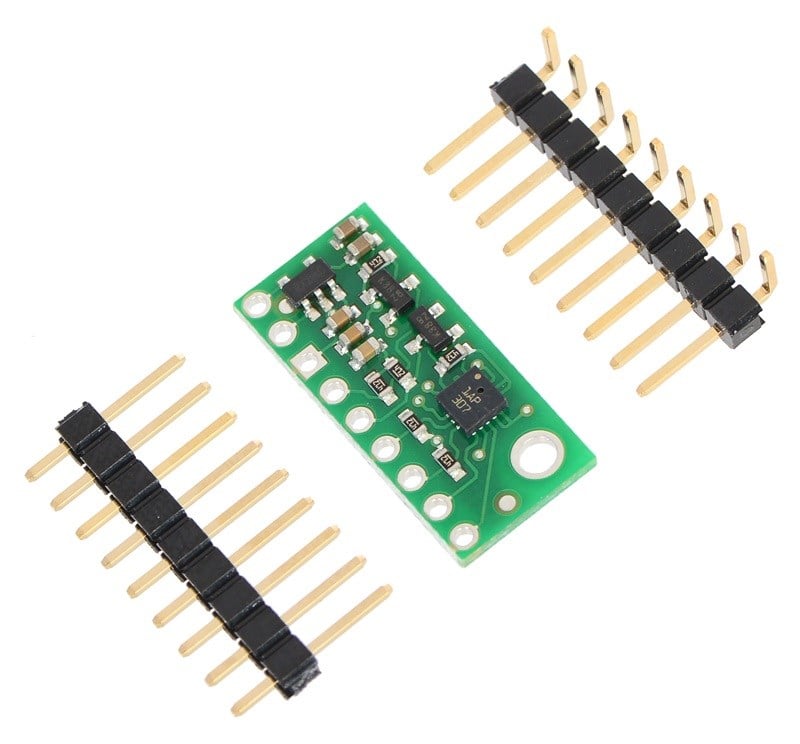

Paket İçeriği
- 1 adet Pololu 2126 LPS331AP Basınç / İrtifa Sensörü
- 1×9 düz erkek header pin
- 1×9 90° erkek header pin
Kullanım Notları
- Varsayılan haberleşme modu I²C'dir. SPI kullanımı için CS pini uygun şekilde kontrol edilmelidir.
- SCL ve SDA hatları dahili level shifter üzerinden çalışır. SDO/SA0, INT1 ve INT2 pinleri level-shift edilmemiştir ve 5V tolerant değildir.
- 3.3V sistemlerde VIN bağlantısı kullanılmadan VDD pininden doğrudan 3.3V besleme verilerek dahili regülatör bypass edilebilir.
