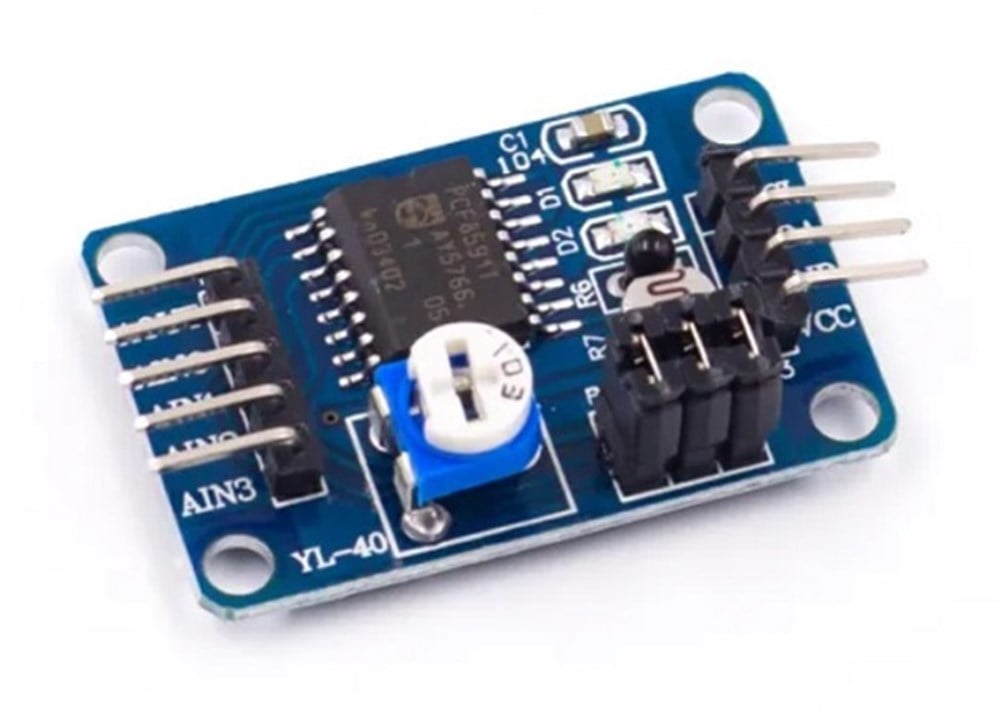

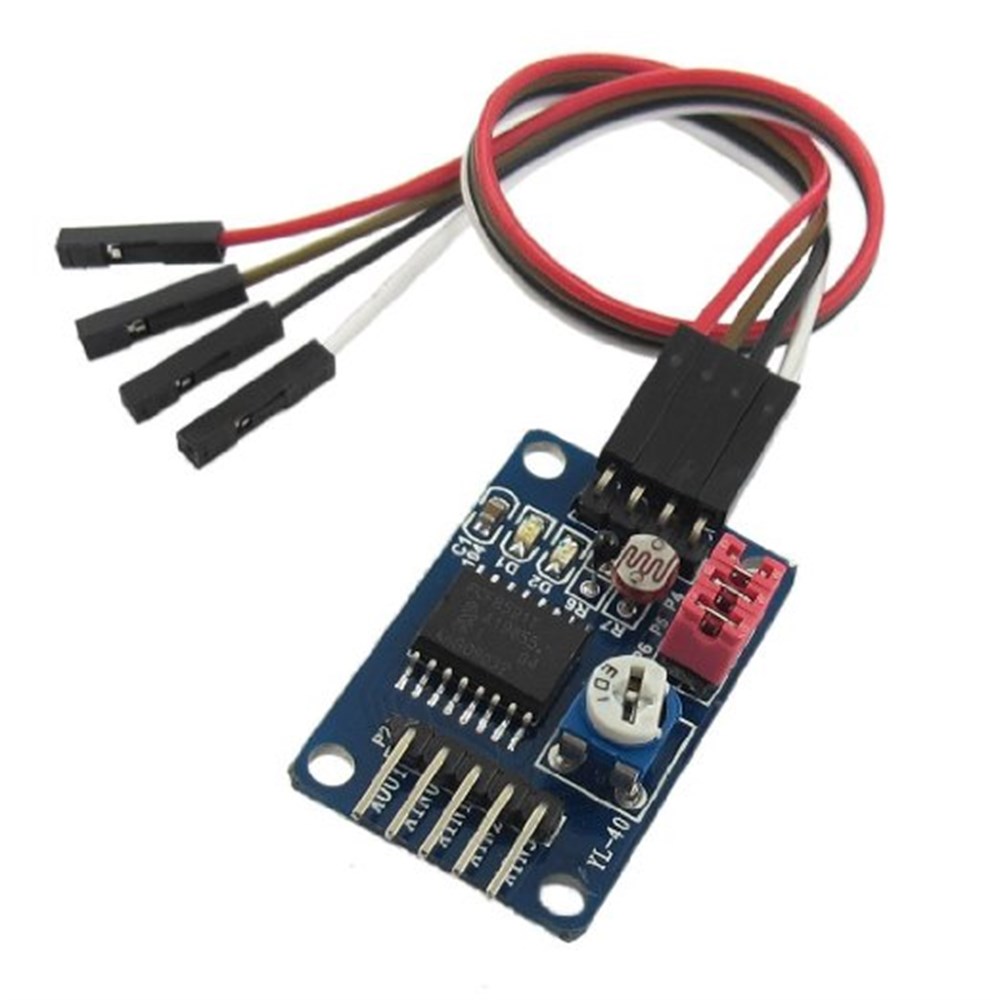

PCF8591 AD/DA DA/AD Dönüştürücü Modülü, 4 pin dişi-dişi jumper kablo ile beraber sağlanmaktadır. 8bit PCF8591 dönüştürücü, dört analog giriş, bir analog çıkış ve seri I2C arayüzüne sahiptir. 3 adres pini olan A0, A1 ve A2 donanım adres programlanması için kullanılmaktadır. 8 cihaz I2C bus arayüzü ile herhangi bir ayrı donanıma gerek kalmadan bağlanabilmektedir. 8 bit Analog Dijital veya 8 bit Dijital Analog dönüştürücü olan PCF8591 Modülünün her pini analog değerleri 256'ya kadar okumaktadır. Üzerinde LDR ve termistor bulunan modül 2.5 ile 6V arasında çalışmaktadır. Üzerinde bulunan potansiyometre ile giriş voltajı ayarlanabilmektedir.
8 bit PCF 8591 Modülü üzerinde bulunan termistör, LDR ve potansiyometre modül üzerinde bulunan 3 jumper ile seçilebilmektedir. Modül üzerinde D1 ve D2 olarak adlandırılmış 2 adet LED bulunmaktadır. D1 LED'i çıkış voltaj yoğunluğunu, D2 LED'i giriş voltaj yoğunluğunu göstermektedir.
