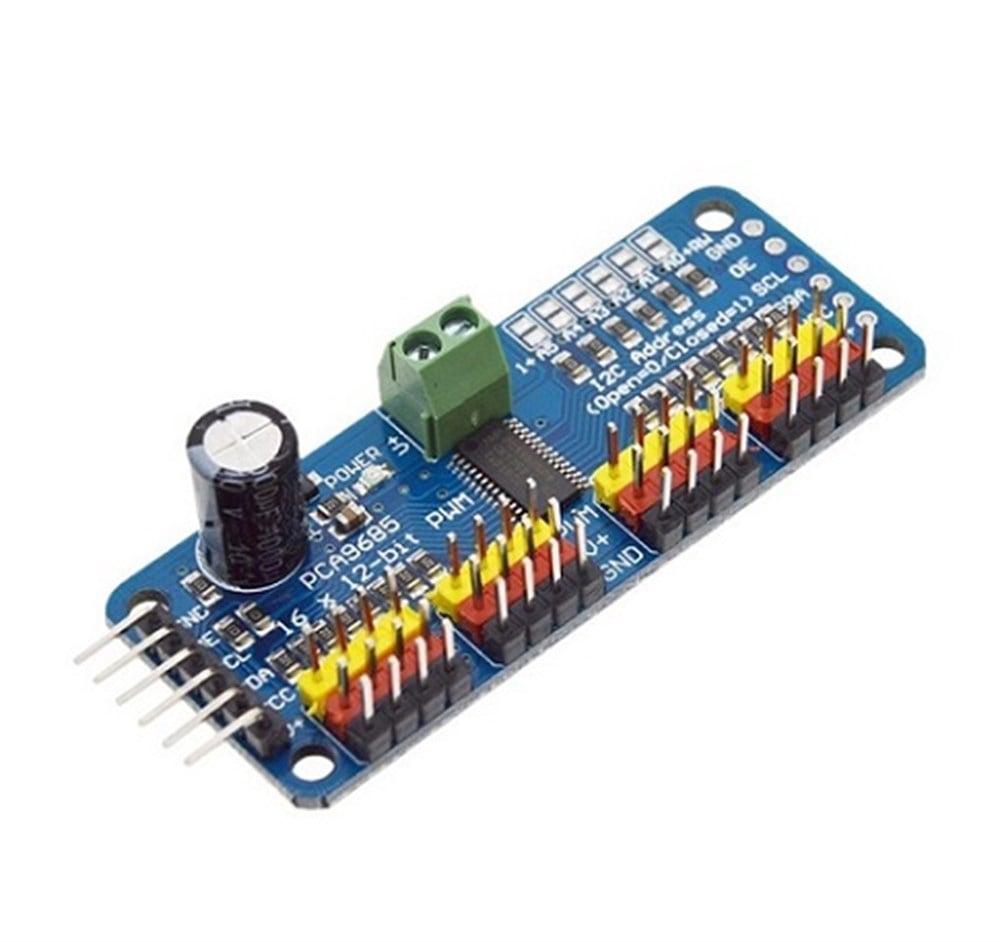

PCA9685 16 Kanal 12 Bit PWM Servo Sürücü Kartı (KK328)

Marka : Kompent
Fiyat : ₺23,21  + KDV
KDV Dahil : ₺27,39

Raspberry Pi ve Arduino Kartlar ile uyumlu

PCA9685 16 Kanal 12 Bit PWM Servo Sürücü Kartı



Raspberry Pi ve Arduino Kartlar ile uyumlu


PCA9685 16 Kanal 12 Bit PWM Servo Sürücü Kartı ile mikroişlemci kartlarında PWM çıkışları yetersiz geldiği zaman kullanabileceğiniz 16 kanallı bir servo sürücüsüdür. Servo sürmenin yanı sıra PWM kontrolü sayesinde birden fazla LED, PCA9685 16 Kanal 12 Bit PWM Servo Sürücü Kartına bağlanabilmektedir. I2C kontrollü olan PWM sürücü dahili 25 MHz osilator bulunmaktadır. Harici olarak 50 MHz Clock girişine müsaade etmektedir.


PCA9685 16 Kanal 12 Bit PWM Servo Sürücü Kartında her kanal 12 bit çözünürlüğe sahiptir. Programlanabilir frekans ile frekans 24 Hz. ile 1056 Hz e kadar ayarlanabilmektedir.


PCA9685 16 Kanal 12 Bit PWM Servo Sürücü Kartı 6 adres seçim pinine sahiptir. Bu sayede tek I2C hattı üzerinden 62 adet PCA9685 16 Kanal 12 Bit PWM Servo Sürücü Kartı birbirine bağlanabilmektedir. Bu sayede 992 servo çıkışı kontrol edebilirsiniz.



Özellikler



·        16 Kanal

·        Her çıkışta 12 bit çözünürlük

·        60 Hz güncelleme frekansında 4us çözünürlük

·        Yaklaşık 1.6 kHze kadar ayarlanabilir PWM frekans (24 Hz ile 1056 Hz arası)

·        Dahili 25 MHz Clock

·        Harici 50 MHz Clock Bağlantısı

·        -40 ile 85 derece çevre koşullarında çalışma

·        2.2V ile 5.5V arası çalışma gerilimi

·        Düşük Standby akımı

·        Çıkış enable pini hızlı bir şekilde bütün çıkışları kapama

·        Terminal girişlerinde ters polarite koruması

·        Yapılandırılabilir push-pull ve open drain çıkışları

·        Tek bir I2C hattı üzerinden 62 adet kart bağlayabilme

·        Tek bir I2C hattı üzerinden 992 çıkışı kontrol etme

·        6V çıkışa kadar güvenle sürülebilir bu sayede 3.4 V forward voltaja sahip LED ler kontrol edilebilir.

·        Dahili gürültü filtresi

·        Yazılım reset özelliği ile I2C hattından reset imkanı

·        ESD koruma
