MAX7219 Dot Matrix Modülü (KK197)

0,00
Marka : Kompent
Fiyat : ₺15,15  + KDV
KDV Dahil : ₺17,88
Kompent Hızlı Teslimat

2 ve daha fazla modül birbirine bağlanabilir
8x8 Dot Matrix
64 Adet Kırmızı LED

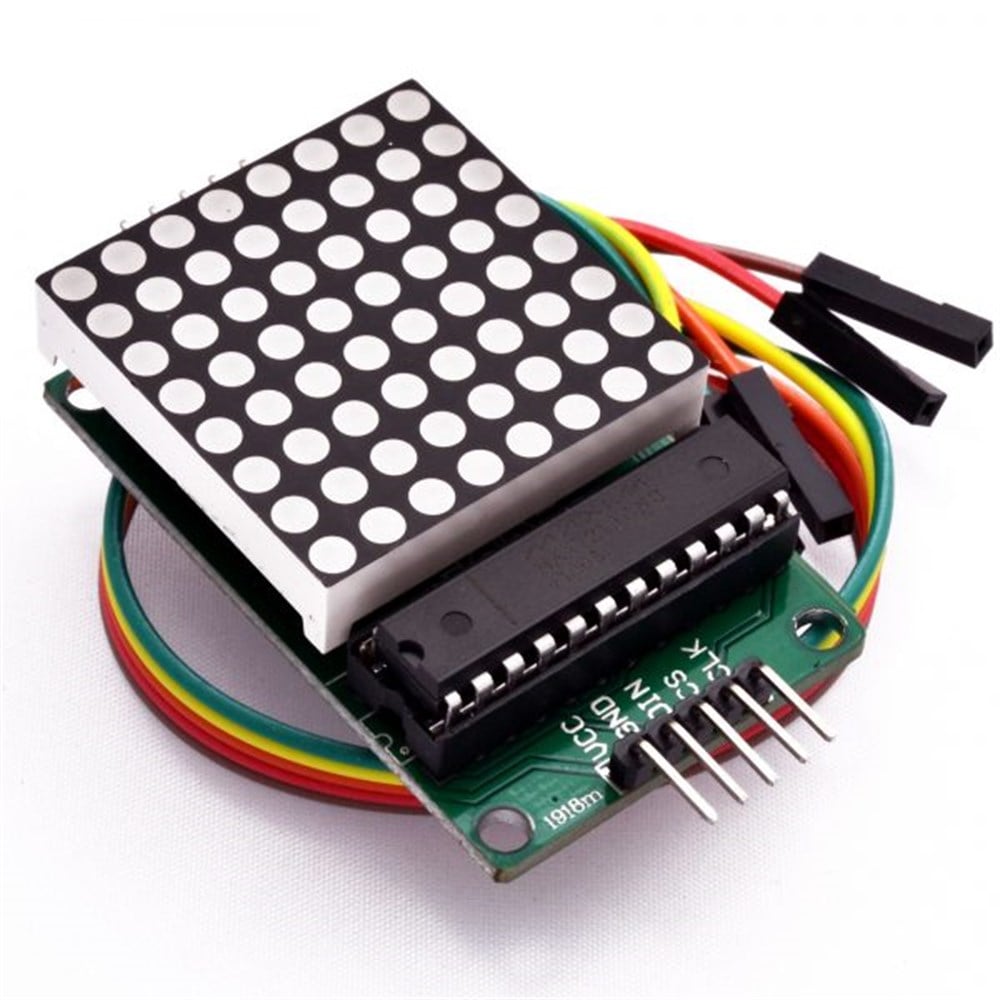

MAX7219 Dot Matrix Modülü


MAX7219 Dot Matrix modülünde, dahili MAX7219 entegresi bulunmaktadır.


MAX7219 entegresi, 7 segment LED, Bar Graph ve ortak katod dot matrix LED ekranları kontrol etmek için kullanılan popüler bir sürücü entegresidir.


MAX7219 Dot matrix modülü üzerinde 8x8 Matrix yapıda 64 adet kırmızı LED bulunmaktadır ve her bir LED Arduino gibi mikrodenetleyici kartlar üzerinden 3 kontrol çıkış kablosu ile  ayrı ayrı kontrol edilebilmektedir.  Her bir çıkış ekranı yenilemeden adreslenebilir. Her bir LEDin segment akımını ayarlamak için sadece bir tane harici register kullanılmaktadır.

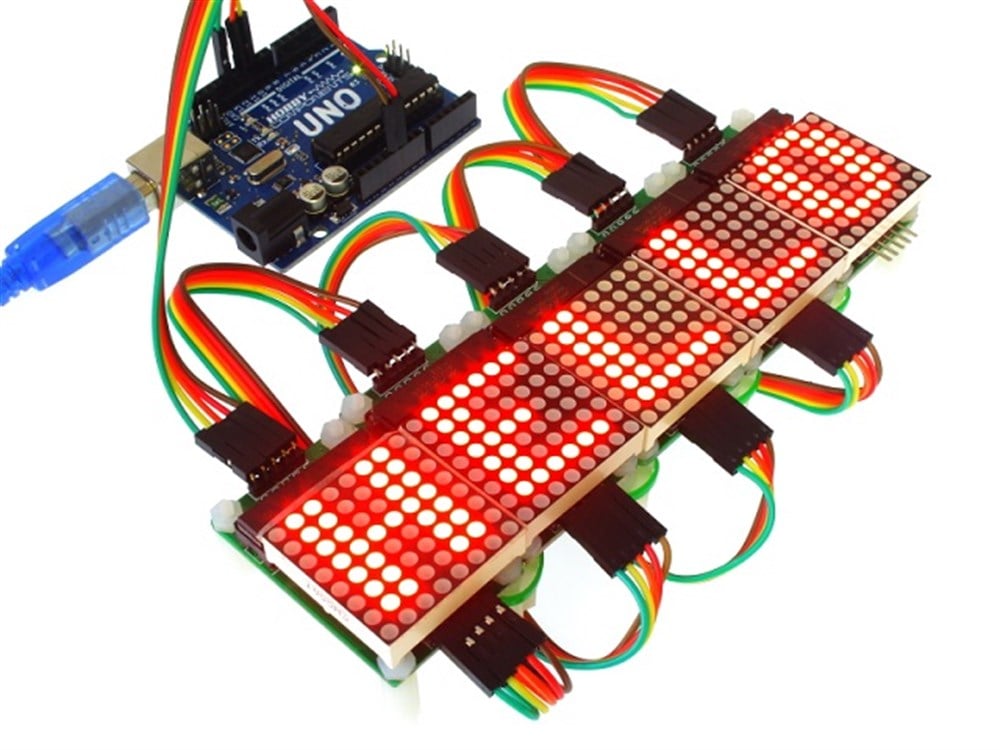

2 ve daha fazla MAX7219 Dot Matrix Modülü birbirlerine lehimleme yapmadan kolay bir şekilde aşağıdaki resimdeki gibi bağlanabilmektedir.

Kompent Max7219 baglantı şeması



MAX7219 Dot Led Matrix Modülü kullanılan 8x8 Matrix LED ekran ortak katod özelliğindedir

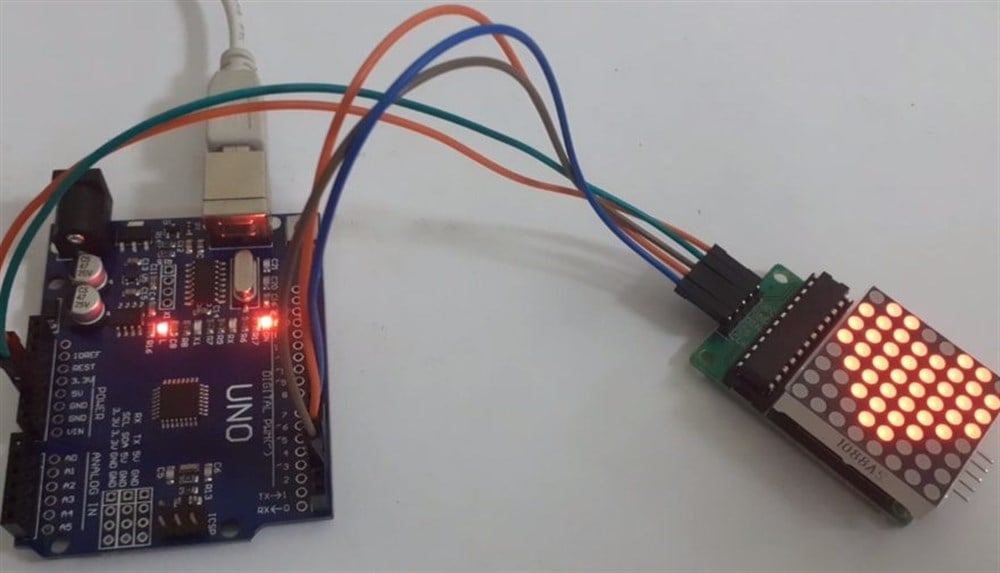

Max7219 Dot Led Matrix Modülü Pin Bağlantıları

  • Vcc : 5V
  • GND : GND
  • DIN : Pin 12
  • CS : Pin 10
  • CLK : Pin 11


Max7219 Dot Led Matrix Modülü Özellikler


  • MAX7219 Sürücü Entegresi
  • 3.7V ile 5.3V arası giriş voltajı
  • 320 mA Akım
  • 8x8 Dot Matrix 64 Adet LED
  • 2 ve daha fazla modül birbirine bağlanabilir
  • Her bir LED ayrı ayrı kontrol edilebilir
  • 32x32x6 LED Ekran Boyutları
  • 50x32x6 Modül Boyutları
  • Harici Bağlantı Kablosu ile beraber sağlanmaktadır
