MAX30100 Pulse Oksimetre ve Nabız Hızı Ölçüm Modülü (SL221)

0,00
Marka : Kompent
İndirim Oranı : %52 İndirim
Fiyat : ₺41,10  + KDV
İndirimli : ₺19,85  + KDV
KDV Dahil : ₺23,42
Kompenthizliteslimat

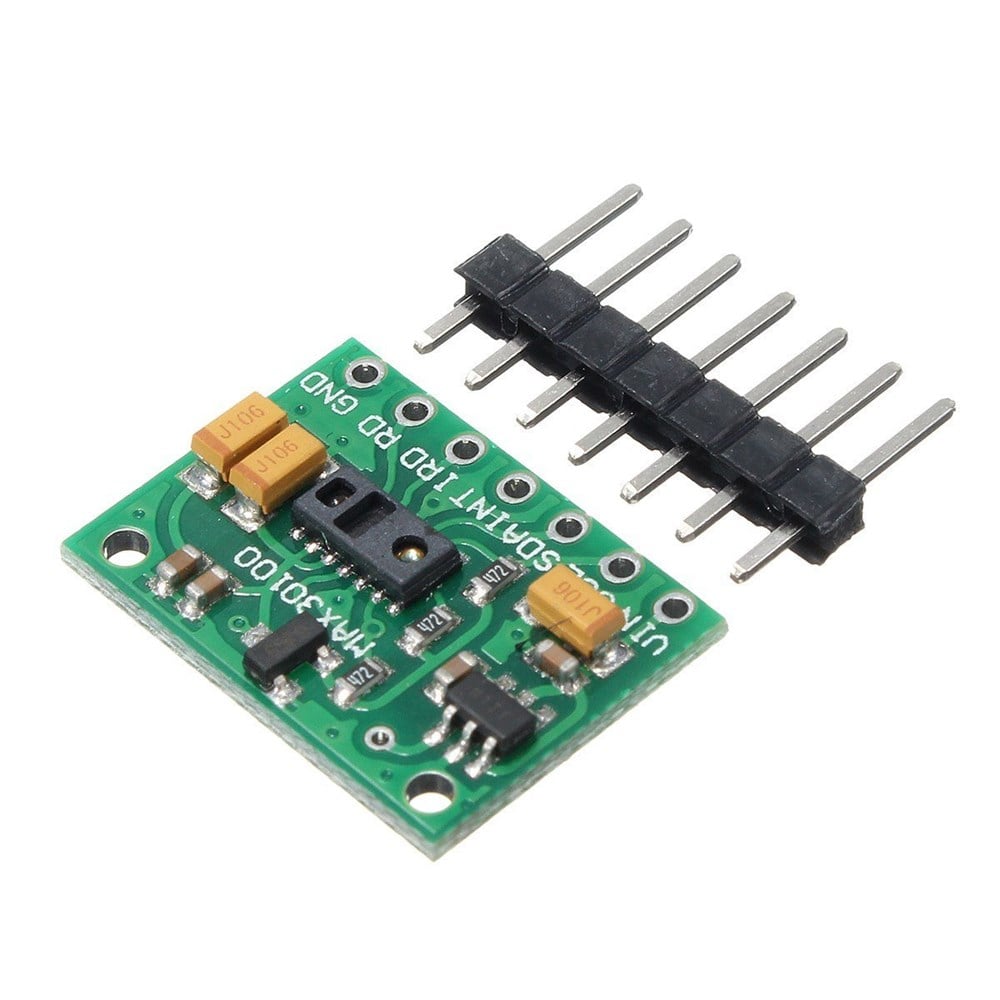

MAX30100  Pulse Oksimetre ve Nabız Hızı Ölçüm Modülü



Maxim MAX30100 sensör monte edilmiş MAX30100 Pulse Oksimetre ve Nabız Hızı Ölçüm Modülü ile parmak ucu üzerinden SPO2 oksijen Doygunluğu ve nabız hızı ölçümünü yapılabilmektedir.

Ayrıca MAX30100 Pulse Oksimetre ve Nabız Hızı Ölçüm Modülü ile SPO2 oksijen Doygunluğu ve nabız hızı ölçümünün yanı sıra sıcaklık ölçümü yapabilmektedir.



·        Güç Kaynağı : 3.3V

·        Optik Sensor : Fotodedektör ile IR ve kırmızı led

·        Ağırlık : 17 gr.

·        I2C arayüzü + INT pin



Arduino UNO R3 ve MAX30100 Modül Bağlantısı ;



Arduino -> MAX30100 (rcwl0530):

vin -> 3.3V

gnd -> gnd

scl -> scl (4.7 kOhm paralel pullup)

sdl -> sdl (4.7 kOhm paralel pullup)

id -> gnd (4.7 kOhm seri) akımı düşürmek için (opsiyonel- ileri tip uygulamalar için. Kod üzerinden ayarlanabilir)

ird -> gnd (4.7 kOhm seri) akımı düşürmek için (opsiyonel- ileri tip uygulamalar için. Kod üzerinden ayarlanabilir)



Not : Modülün çalışması için kodlar üzerinden IR Led akım ayarını değiştirmeniz gerekebilir.

Not Arduino Uno Bağlantısını yapmanız için MAX30100 üzerindeki dirençleri kaldırmanız gerekebilir.



Ölçüm sonuçları ani sıcaklık değişimleri, hareket ve parmak ucunu aşırı sıkmaya/basınca bağlı olarak oluşan kan hızının artmasından dolayı değişiklik gösterebilmektedir.



Kütüphane



Github Kodları



Set İçeriği



1 adet MAX30100  Pulse Oksimetre ve Nabız Hızı Ölçüm Modulu

1 adet düz header 8 pin





Not : Hobi ve ödev proje amaçlı uygulamalar içindir. Biyomedikal ve Sağlık uygulamaları için kullanılamaz. Ürün tıbbi bir cihaz DEĞİLDİR ve böyle bir şekilde kullanılması veya bunun bir aksesuarı olarak kullanılması veya herhangi bir hastalığın teşhisi veya tedavisi için tasarlanmamıştır.
