LM2596 Ayarlanabilir DC Voltaj Düşürücü Modülü (KK215)

Marka : Kompent
Fiyat : ₺6,07  + KDV
KDV Dahil : ₺7,16
Kompent Hızlı Teslimat

Ayarlanabilir
Voltaj Düşürücü / Step Down Modülü

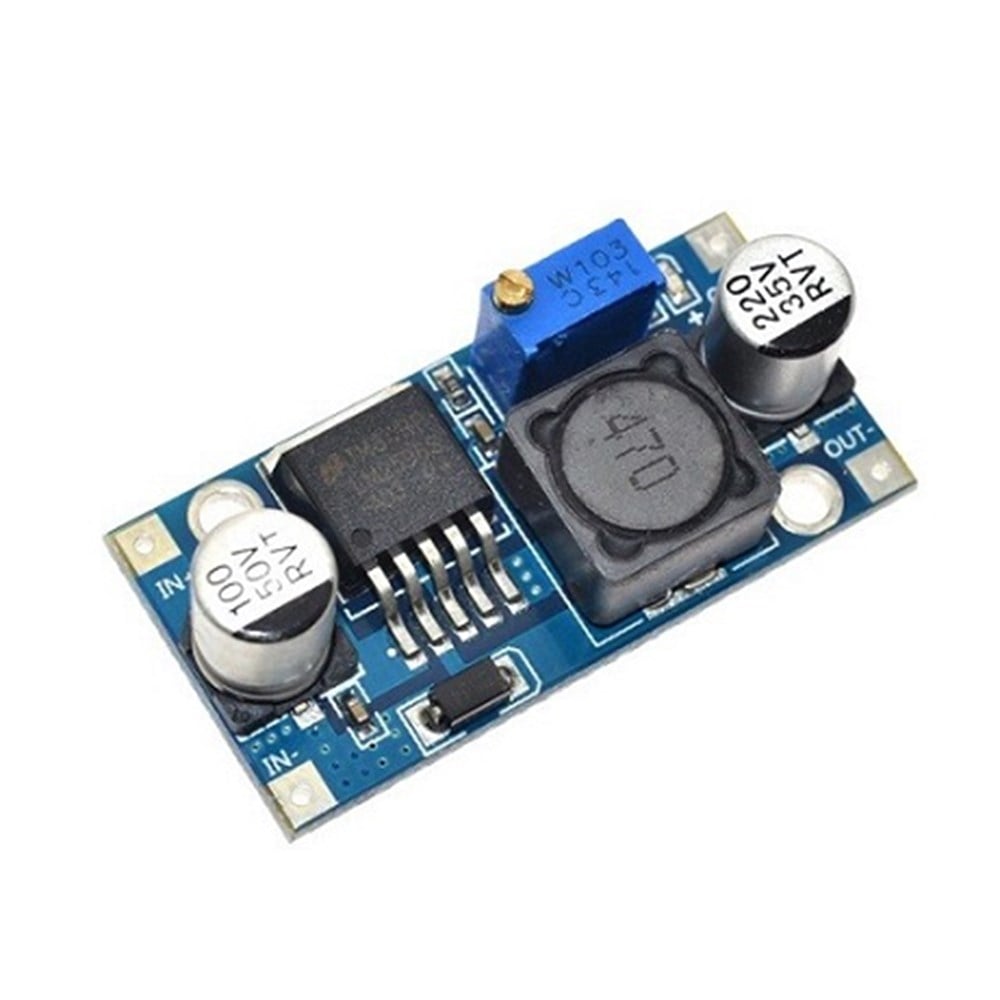

LM2596 Ayarlanabilir DC Voltaj Düşürücü Modülü


LM2596S DC-DC Çevirici üzerinde bulunan trimpot sayesinde giriş 3.2V ile 40V DC voltajını 1.25 V ile 35V DC arasında ayarlayabilirsiniz. LM2596 Modülü, voltaj düşürücü modüldür, giriş voltajını düşürmektedir.


LM2596S DC DC Gerilim Dönüştürücü Modülü, izole olmayan bir dönüştürücüdür.  Bu yüzden bağlantılar yapılırken giriş ve çıkış voltajının birbirine değmemesi gerekmektedir



LM2596 Ayarlanabilir DC Voltaj Düşürücü Modülü Özellikler



  • 3.2 ile 40V arası DC Giriş Voltajı (35Volta kadar önerilmektedir.)
  • 1.25 ile 35V arası DC çıkış voltajı
  • Maksimum 2A çıkış akımı
  • 1.5A Sürekli çıkış akımı
  • Maks. %86 çevirme verimliliği
  • 150 kHz anahtarlama frekansı
  • 50 ile 400mV arası çıkış ripple
  •  -40 ile 85C arası çalışma sıcaklığı
  • 43x21x13 mm boyutlarında


Not: Uzun süreli olarak yüksek akım değeri çekilmesi durumunda soğutucu kullanılması gerekmektedir.



LM2596 Modülü Kullanım İpucu



Bazı dökümanlarda LM2596S DC Dc çevirici için maksimum çıkış akımı 3A olarak gösterilmektedir. Bu değer LM2596 entegresinin maksimum değeridir. Fakat entegre modül olarak temin edildiğinde 3A değerlerine anlık olarak çıkmakta uzun süreli kullanılmamaktadır ve entegre çok kısa süre sonra yanmaktadır ve kullanılmaz hale gelmektedir.



Laboratuvarımızda yapılan testler sonucunda 5V giriş 3.3V çıkış 2A giriş değerinde entegre sıcaklığı 100 °C nin üstünde ölçülmüştür. Bu yüzden sürekli akım çıkışı kullanımlarında 1.5A değerinin altında kullanım önerilmektedir.
