L293D Motor Sürücü Kartı (KK142)

Marka : Kompent
Fiyat : ₺12,85  + KDV
KDV Dahil : ₺15,16
Kompent Hızlı Teslimat

4 adete kadar DC Motor yada 2 adete kadar Servo Motor sürülebilme imkanı
1.2A Peak Akımı

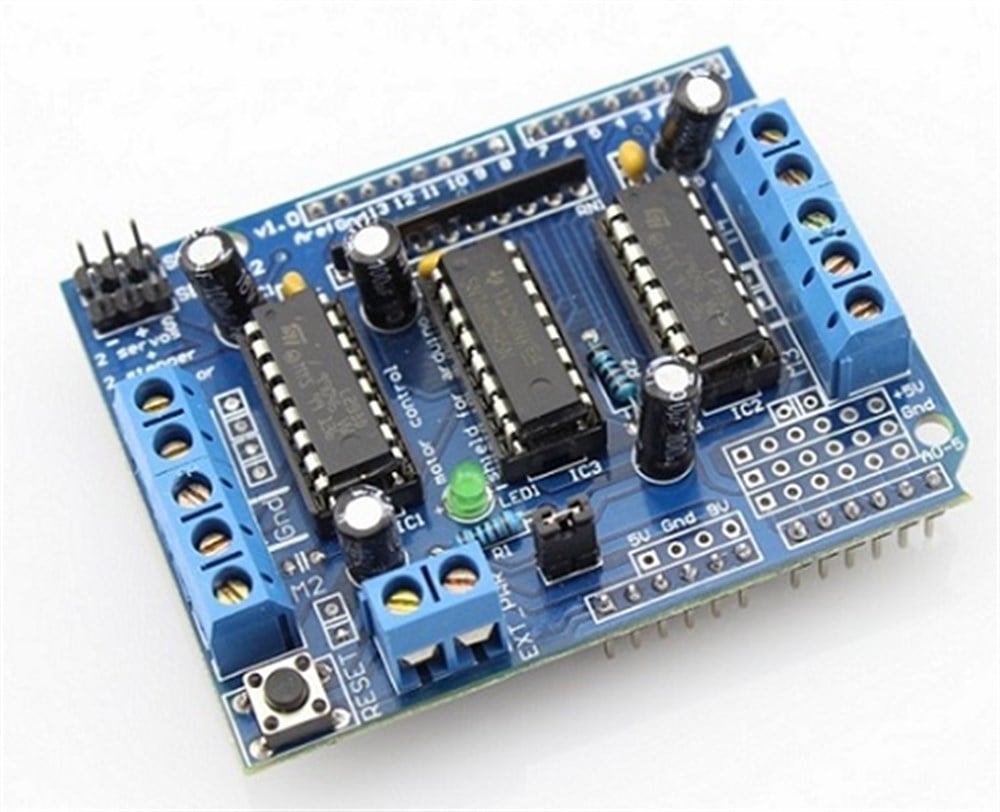

L293D Motor Sürücü Kartı


L293D Motor Sürücü Kartı 4 adet full bridge motor sürücü kanalına sahiptir. Bu sayede L293D Motor Sürüci kartı ile 4 adete kadar DC Motor yada 2 adete kadar Servo Motor sürülebilmektedir.

L293D Motor Sürücü Kartı, Arduino UNO ve diğer mikrodenetleyici kartlar ile uyumlu IO pin girişlerine sahiptir.

L293D Motor Sürücü Kartına bağlanan motorlar direkt Arduino kartı üzerinden güç verilebilmektedir. İstenirse bir ayrıcı pin sayesinde motor güçleri Arduino karttan izole edilebilmekte ve ayrıca beslenebilmektedir.***


L293D Motor Sürücü Kartı Kullanım İpucu !!!


Teknik olarak L293D Motor Sürücü kartı 2 adet servo motor veya 4 adet DC motor sürebilmektedir.


Fakat özellikle servo motorları direkt Arduino kartının 5V üzerinden desteklenmesi iyi bir uygulama değildir. Eğer direkt olarak beslendiği zaman Arduino üzerinde 5V regülatör aşırı derecede ısınacak ve zarar görecektir. Bu sebeple servo motor ve uzun süreli DC Motor süreceğiniz zaman harici güç kaynağı kullanmanız önerilmektedir.



L293D Motor Sürücü Özellikler



  • Harici güç girişi
  • 4 Dc Motor sürücü (Hız ve yön kontrollü)
  • 2 Servo Motor sürücü
  • 4.5 ile 25V motor voltaj aralığı
  • Kanal başına 1.2A peak akımı
  • Sürekli olarak kanal başına 600mA akım
  • 70x54 mm boyutlarında
  • 2 adet servo motor yada 1 adet servo motor ve 2 adet DC Motor yada 4 adet DC Motor sürülebilmektedir.

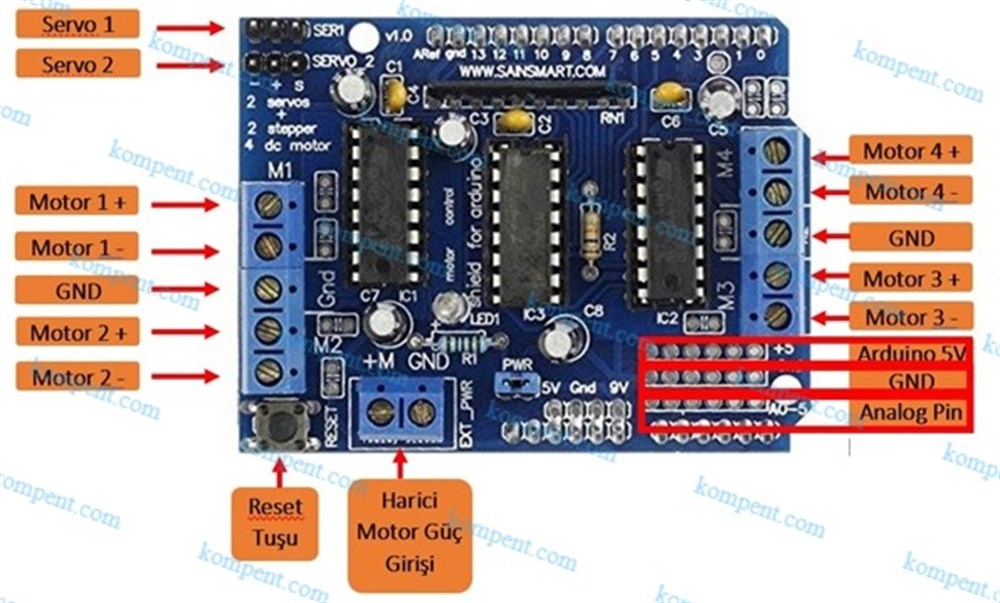

L293D Motor Sürücü Kartı Pin Şeması;




L293D Motor Sürücü kartı ile 2 adet Servo Motor, 1 adet Servo Motor ve 2 adet DC Motor yada 4 adet DC Motor sürülebilmektedir.
