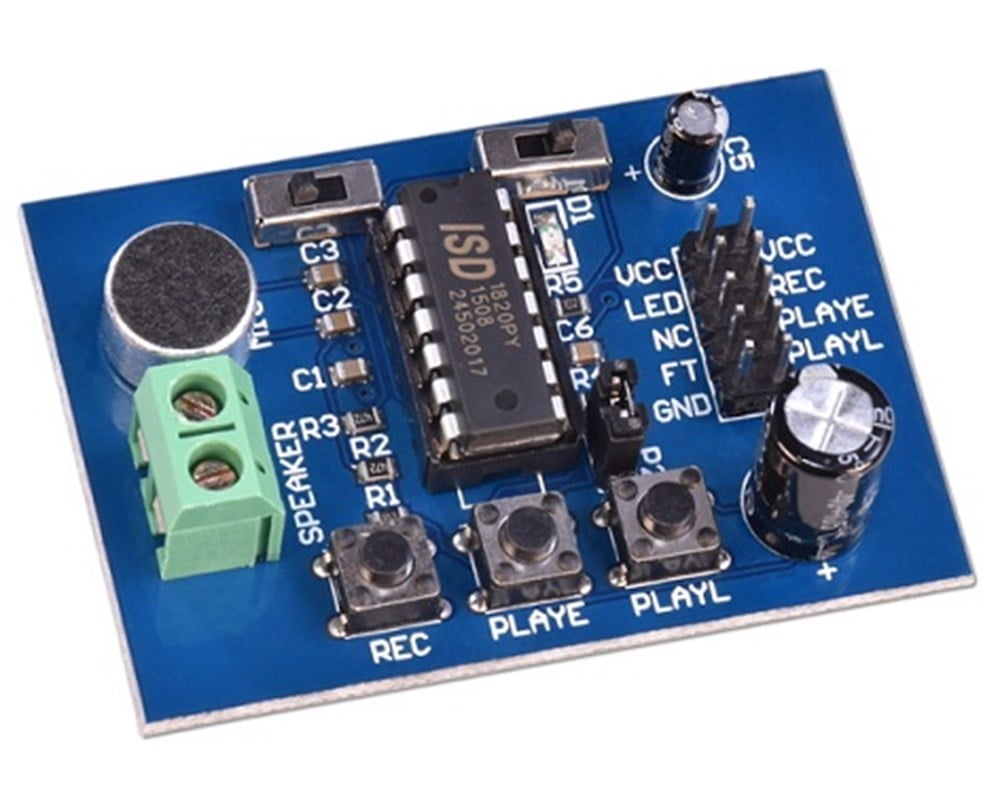

ISD1820 Ses Kayıt ve Çalma Modülü Terminal Anahtarlı


ISD1820 Ses Kayıt ve Playback Modülü ile 10 saniyeye kadar ses kayıtı yapılabilmektedir. Yapılan ses Kayıtları manuel yada Arduino gibi mikrodenetleyici kartlar yardımıyla çalınmaktadır.

Üzerinde bulunan 100K ohm direnç yardımıyla 10 saniyeye kayıt imkanı bulunmaktadır.  Üzerinde bulunan direnç değiştirildiğinde ses kayıt süresi 20 saniyeye kadar çıkmaktadır


ISD1820 Ses Kayıt ve Çalma Modülü Özellikler



  • Direnç değişimi ile 20 saniyeye kadar çıkartılabilir ses kayıt
  • Standart 10 saniye ses kayıt,
  • Tuşlar olarak manuel kontrol
  • Mikrodenetleyici kartlar üzerinden kontrol
  • Dahili mikrofon
  • Dahili 8ohm hoparlör sürücü (Hoparlör Dahil değildir)
  • Otomatik kapanma modu
  • 2.6 ile 5V arası çalışma
  • Terminal anahtarları (REPEAT ve FT)
  • FT Anahtarı sayesinde mikrofondan alınan ses direkt hoparlör çıkışına verilmektedir.
  • 55x38x16mm boyutlarında


ISD1820 üzerinde bulunan tuş takımları ve terminal anahtarlarının görevi aşağıdaki gibidir







   REC Tuşu: Basılı tutulduğu zamana kadar ses kayıtı yapmaktadır



PLAYE Tuşu: Basıldığı zaman yapılan ses kayıtı çalınmaktadır.



PLAYL Tuşu: Basılı tutulduğu zaman kadar ses kayıtı çalmaktadır



REPEAT Anahtarı: Açıldığı zaman kayıt edilen sesi sürekli çalmaktadır



FT Anahtarı : Açıldığı zaman bu modda mikrofondan alınan ses direkt olarak hoparlör çıkışına aktarılmaktadır



P2 Jumper : 100K ohm direnç. 10 saniyeye kadar imkanı sunmaktadır, P2 Jumper direnç değeri değiştirildiğinde 20 saniyeye kadar kayıt imkanı sağlamaktadır









Direnç Değeri

Ses Kayıt Süresi

Örnekleme Hızı

Band Genişliği

80K ohm

8 Saniye

8.0 kHz

3.4 kHz

100K ohm

10 Saniye

6.4 kHz

2.6 kHz

120K ohm

12 Saniye

5.3 kHz

2.3 kHz

160K ohm

16 Saniye

4.0 kHz

1.7 kHz

200K ohm

20 Saniye

3.2 kHz

1.3 kHz


ISD1820 Ses Kayıt Çalma Modülü İPUCU


Kartın arkasına AGC girişi ile LEd çıkış pini arasına 47K ohm direnç eklendiği zaman daha yüksek seste kayıt yapılabilmektedir bu sayede hoparlöre verilen geri çalma sesi daha yüksek olmaktadır.



Aşağıdaki resimde göründüğü gibi 47K ohm direnci bağladığınızda daha yüksek çıkışlarda ses alabilirsiniz.
