HX711 Ağırlık Sensör Modülü (KL191)

Marka : Kompent
Fiyat : ₺6,05  + KDV
KDV Dahil : ₺7,14
Kompent Hızlı Teslimat

Çift Kanal
24 Bit

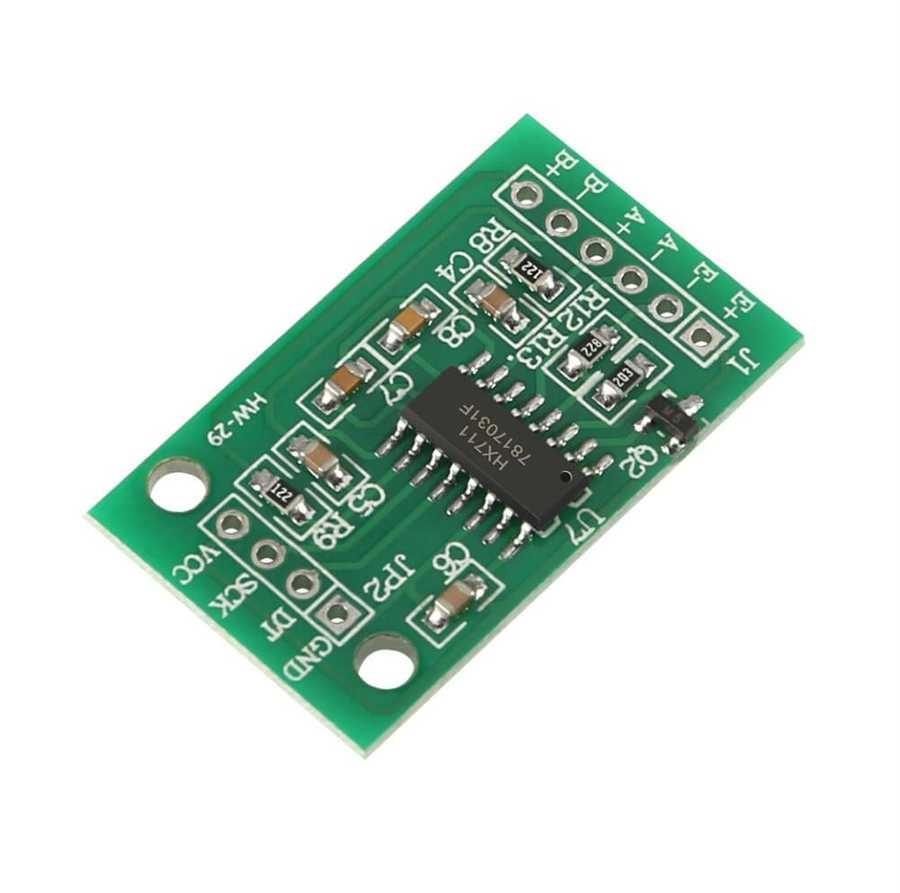

HX711 Ağırlık Sensör Modülü


HX711 Ağırlık Sensör Modülü, Amplifikatör kartı, yükseltici kart, yük hücresi kartı olarak da adlandırılmaktadır. HX711, Arduino gibi mikrodenetleyici kartlar ile beraber kullanılarak yük hücreleri üzerinde ağırlık sebebi ile meydana gelen değişimleri izlemek, gözlemlemek ve ölçmek için tasarlanmış bir amplifikatör/ yükseltici karttır. HX711 Kart, çift kanallıdır ve 2 tane yük hücresi bağlanabilmektedir.

HX711 Amplifakatör kartı ile ağırlık, tartı ve proses kontrol ve algılama projelerinde kullanılabilmektedir.

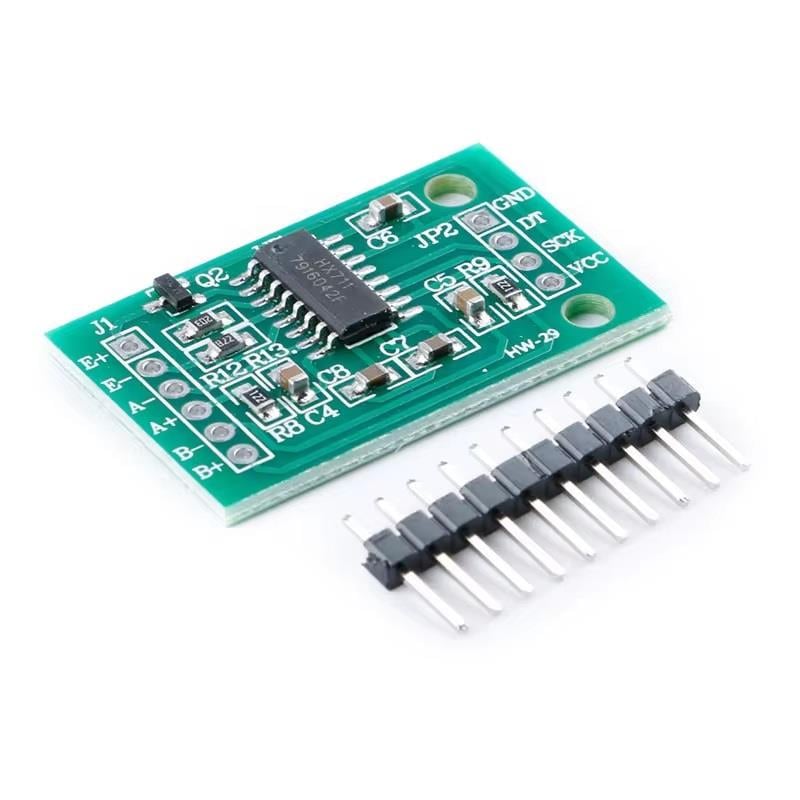

HX711 Pin Özellikleri


  • E+ : Uyarım Pini, Pozitif (Yük Hücresi bağlanır, genelde yük hücresinin kırmızı renkli kablosudur)
  • E - : Uyatım Pini, Negatif (Yük Hücresi bağlanır, genelde yük hücresinin siyah renkli kablosudur)
  • A- : Kanal A Negatif giriş (Yük Hücresi bağlanır, genelde yük hücresinin beyaz renkli kablosudur)
  • A+ : Kanal A Pozitif giriş (Yük Hücresi bağlanır, genelde yük hücresinin yeşil renkli kablosudur)
  • B - : Kanal B, Negatif giriş
  • B+ : Kanal B, Pozitif giriş
  • GND : Toprak Hattı 0V (Yük Hücresinde toprak hattı varsa bu pine bağlanır, genelde sarı renkli kablodur)
  • Data : Data IO bağlantısı (Arduino Uno üzerinde Dijital Pin 2'ye bağlanabilir)
  • SCK : Seri Saat Girişi  (Arduino Uno üzerinde Dijital Pin 2'ye bağlanabilir)
  • VCC : Güç Girişi (Mikrodenetleyici Kartta 5V girişine bağlanmalı)


HX711 Ağırlık Modülü Özellikler


  • 5 ile 10V arası çalışma
  • İki Giriş
  • 32,64 ve 128 gain seçebilme
  • 10SPS veya 80SPS çıkış hızı secebilme
  • Dahili osilatör devresi
