Holybro Pixhawk 6X Standart Set +PM02D Güç Modülü (PX6X-PM02)

0,00
Marka : Holybro
Fiyat : ₺14.019,85  + KDV
KDV Dahil : ₺16.543,42
Kompenthizliteslimat

Gelişmiş İşlemci Gücü STM32H753

PM02D Güç Modülü ile beraber

Bosch / InvenSense sensör teknolojisi ile yüksek performans



Holybro Pixhawk 6X  Standart Set +PM02D Güç Modülü


Pixhawk 6X, Pixhawk uçuş kontrol kartlarının güncellenmiş en son sürümü olan uçuş kontrol kartıdır. Pixhawk FMUv6C Open Standart ve Konnektör standardı ile üzerine üretilmiş olan Holybro Pixhawk 6X önceden yüklenmiş PX4 otopilot ile beraber gelmektedir.


Çift işlemcili Pixhawk 6X uçuş kontrol kartı  ana işlemci olarak STM32H753 tabanlıdır, ayrıca BOSCH / InvenSense sensör teknolojisi ile donatılmıştır, bu sayede hem endüstriyel hem de akademik uygulamalar için otonom araçlar esnek ve güvenilir bir şekilde kontrol edilebilmektedir.


Pixhawk 6X'nin H7 mikroişlemcisi, 480 MHz'e kadar çalışan Arm Cortex M7 çekirdeği içerir, 2MB flash belleğe ve 1MB RAM'e sahiptir.



Pixhawk 6X, araştırma laboratuvarlarındaki geliştiriciler, drone ya da rover sistemlerine yeni başlayanlar, akademisyenler, öğrenciler, araştırma projeleri, Teknofest yarışmaları ve ticari uygulama için mükemmel bir çözüm sunmaktadır.

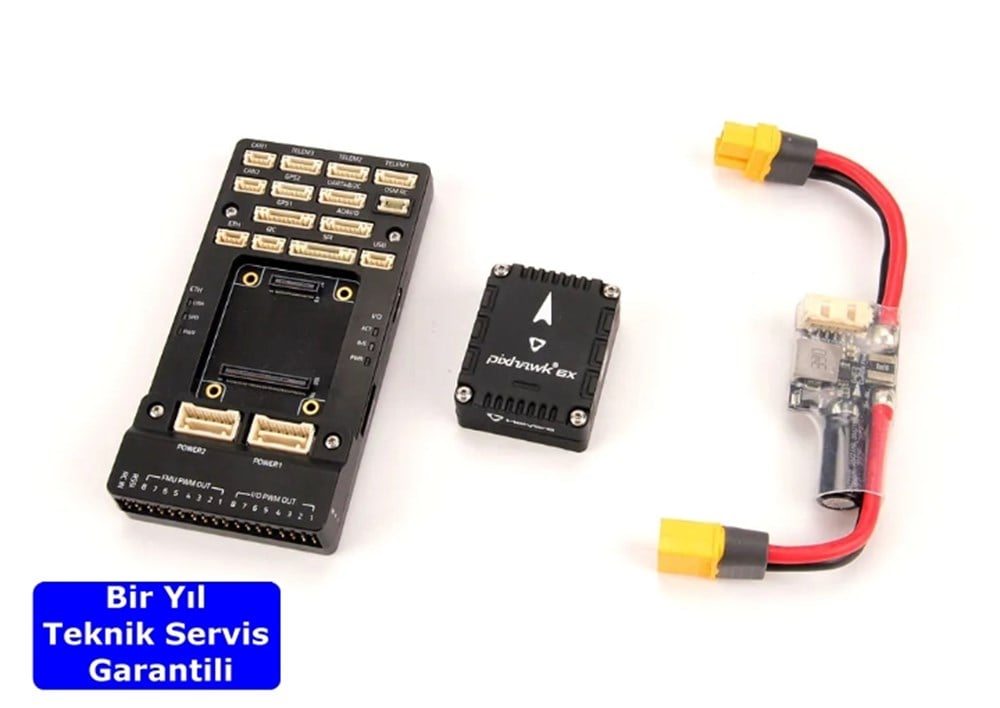

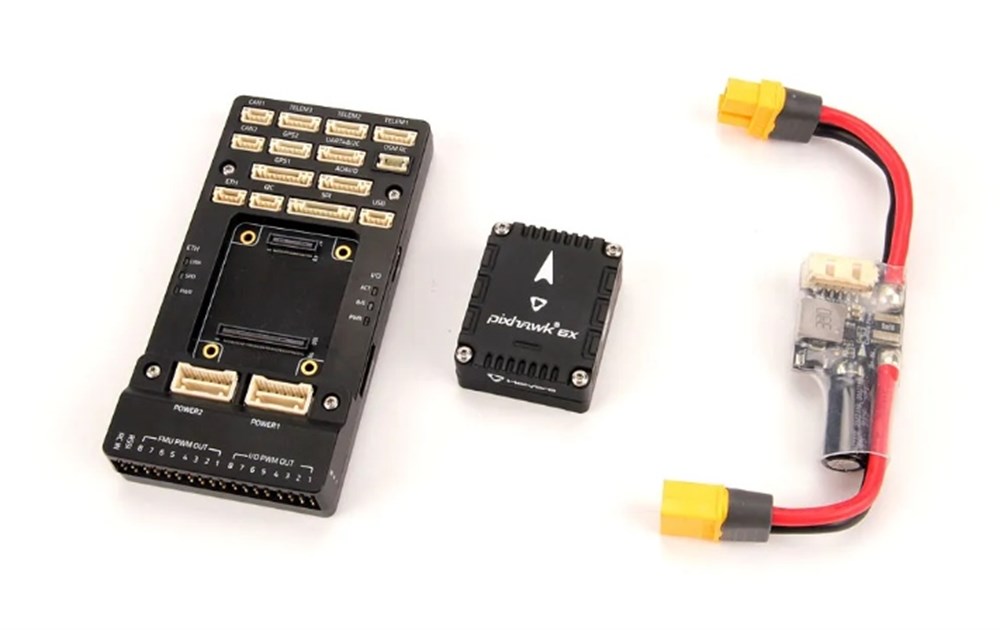

Pixhwak 6X, Uçuş Kontrolcü modülü, base, PM02D  Güç modülü ve kablo seti ile beraber sağlanmaktadır.


Pixhawk 6X Öne Çıkan Özellikleri ;


  • Çift İşlemcili yapı STM32H753 ana işlemci (FMU), STM32F103 yardımcı işlemci (I/O işlemcisi)
  • 480 MHz'e kadar hızı ile yüksek performanslı H7 ana işlemci

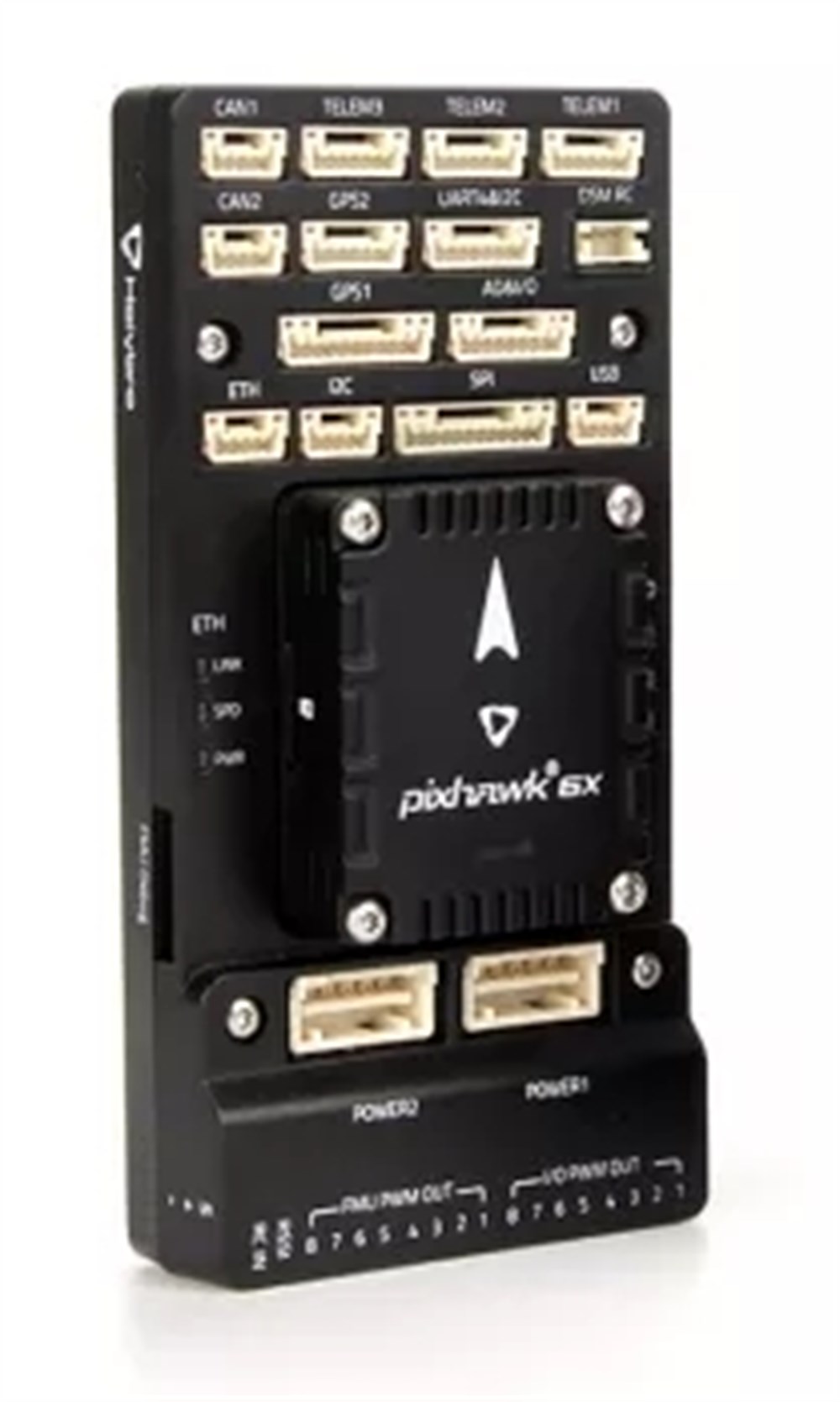

  • Modüler uçuş kontrol sistemi. 100 pin ve 50 pin Pixhawk Bus konnektörlerine bağlanmış ayrı IMU, FMU ve Base sistemi
  • 3 adet IMU Sensörü ve 2 Barometre Sensörü
  • Sensör alanları tamamen izolelidir. Ayrı veri ve ayrı güç yollarına sahiptir.
  • Ataletsel ölçüm sensörleri (Bosch / InvenSense teknolojisi ile yüksek performans)
  • Yüksek hızlı işlemler için ethernet arayüzü

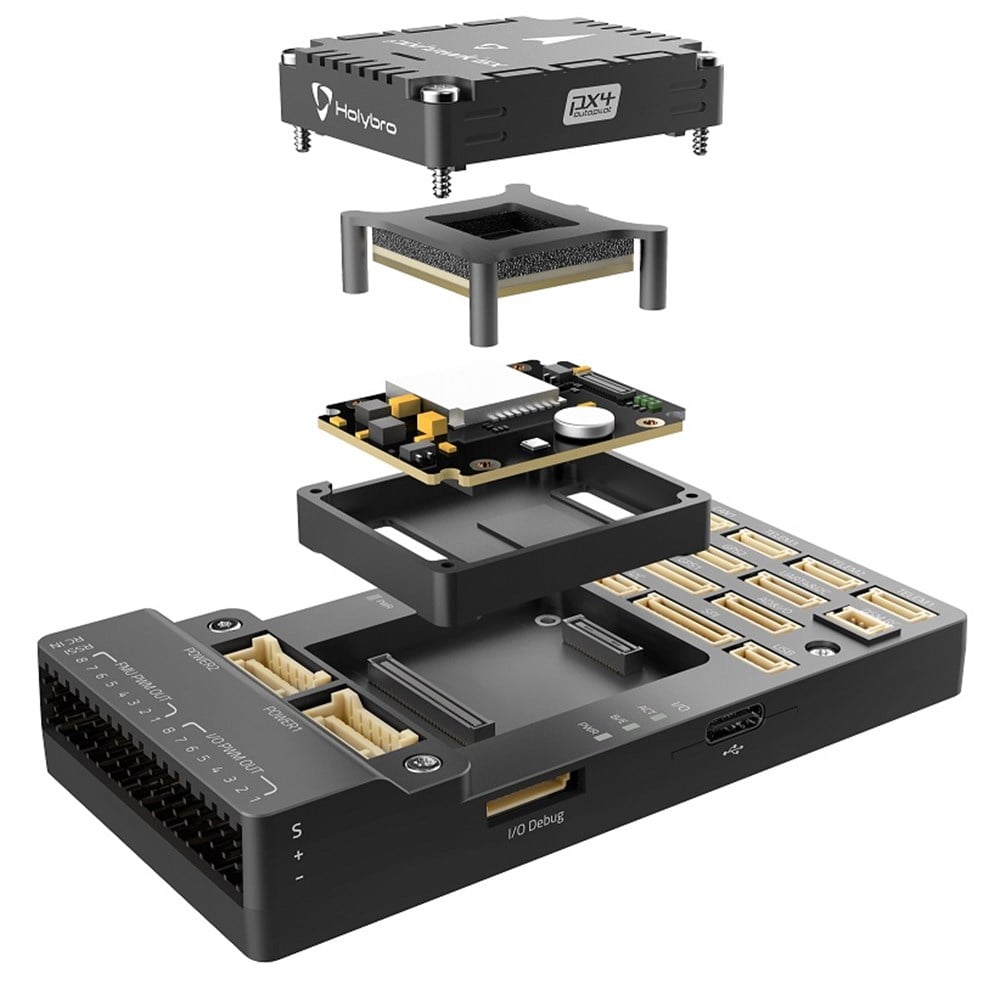

  • Yeni bir tasarım olan titreşim izolasyon sistemi ile yüksek frekanslı titreşimleri filtreleme ve doğru okumalar için gürültü engelleme
  • IMU'ları optimum çalışma sıcaklığında tutmak için dahili sıcak kontrollü ısıtıcılar


Pixhawk 6X İşlemci ve Sensörler


  • FMU Processor: STM32H753 : 32 Bit Arm® Cortex®-M7, 480MHz, 2MB flash hafıza, 1MB RAM
  • IO Processor: STM32F103 : 32 Bit Arm® Cortex®-M3, 72MHz, 64KB SRAM
  • Dahili Sensörler :
    • Accel/Gyro: BMI088
    • Accel/Gyro: ICM-42688-P
    • Accel/Gyro: ICM-42670-P
    • Mag: BMM150
    • Barometer: 2x BMP388

Pixhawk 6X Özellikler ;


  • Maksimum 6V giriş voltajı
  • 4.75V ile 5.25V arası USB giriş voltajı
  • 0 ile 36V arası servo rail giriş voltajı
  • Telem1 Maksimum çıkış akım sınırlayıcı  : 1.5A
  • Diğer tüm bağlantı noktası birleşik çıkış akımı sınırlayıcı:1.5 A
  • 52.4 * 103.4 * 14.6 mm boyutlarında (Base)
  • 38.8 * 31.8 * 14.6 mm Uçuş Kontrolcü Modül Boyutları
  • Base : 51 gr, Uçuş Kontrolcü modülü : 23 gr
  • Toplam 74 gr
  • 16 PWM Servo çıkışı
  • Spektrum / DSM için R/C giriş
  • PPM ve S.Bus girişleri için ayrılmış R/C giriş
  • Analog/ PWM RSSI giriş ve S.Bus çıkışı
  • 4 adet genel kullanım seri portu
    • 3 adeti full akış kontrolü
    • Telem1 : Tam akış kontorlü, ayrı 1.5A akım limiti
    • I2C ve ek GPIO hattı (Harici NFC okuyucu için)
  • 2 adet GPS Port
    • GPS1: Tam GPS Portu (GPS artı güvenlik anahtarı)
    • GPS2: Temel GPS Portu
  • 1 adet I2C portu
  • 1 adet Ethernet Portu (100 Mbps)
  • 1 SPI Bus
  • 2 adet CAN Bus
  • 2 adet SMBus ile giriş portu
  • 1 adet AD ve IO portu
  • 2 ek analog giriş
  • 1 PWM/Capture girişi
  • 2 debug ve GPIO hattı


Pixhawk 6X Paket İçeriği;


  • 1 adet Pixhawk 6X Uçuş Kontrol Kartı
  • Uçuş Kontrolcü Modülü
  • PM02D Güç Modülü

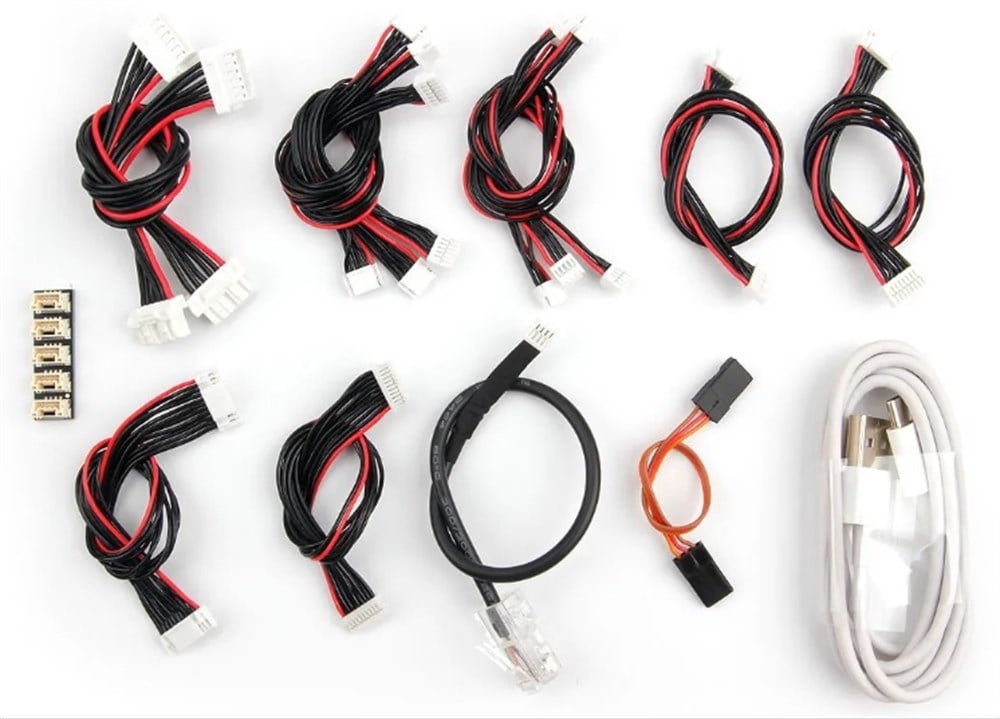

  • Kablo Seti



PM02D Güç Modülü Özellikleri ;

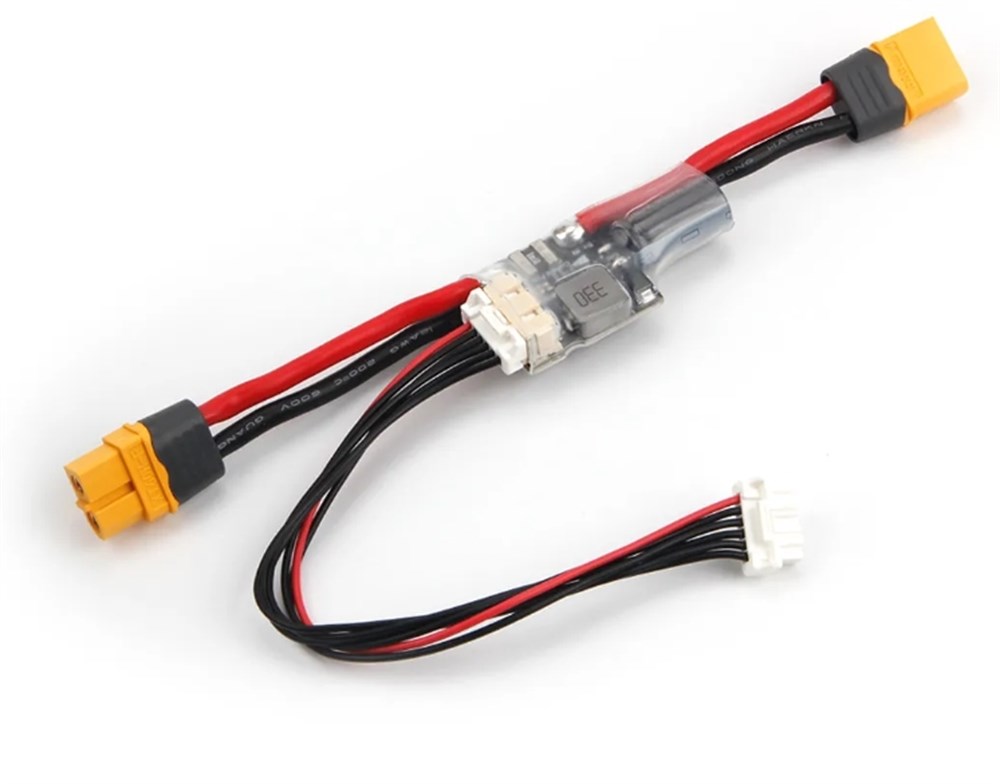

PM02D Güç modülü Pixhawk 5x ve Pixhawk 6X uçuş kontrolcü kartlarına bataryadan güç sağlamak için tasarlanmıştır.  Akım tüketimi ve akü voltajı ölçümlerini yapabilmektedir. Ölçülen değerleri 6 pinli kablosu ile uçuş kontrolcüsüne aktarabilmektedir. 6S bataryalara hadar çalışabilmekte ve 5.2V, 3A çıkış vermektedir. Önceden lehimlenmiş  XT60 konnektörü ile beraber sağlanmaktadır.



  • 2S ~ 6S giriş voltajı
  • 60A sürekli akım
  • 100A burst akımı (60 saniyeden az)
  • 164 maksimum akım algılama
  • 5.2V ve 3A Dc çıkış
  • I2C arayüzü ile voltaj ve akım izleme
  • Sadece 20gr

PM02D voltaj bölücü ya da akım bölücü değerlerinin ayarlanmasına gerek yoktur.  Varsayılan parametreler ile akım ve voltaj ölçümü %5'den daha iyi hassiyetle ölçülebilmektedir.
